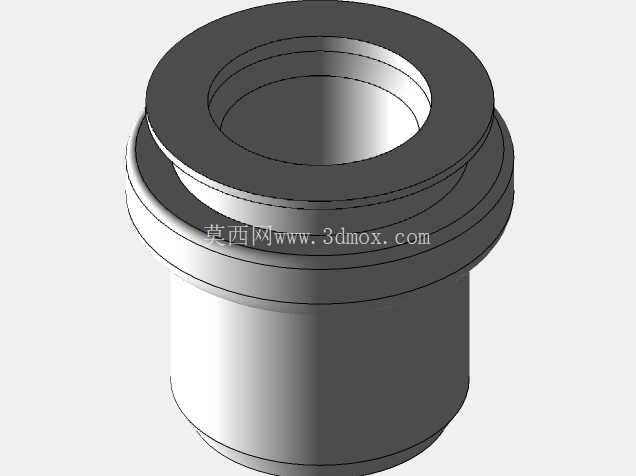

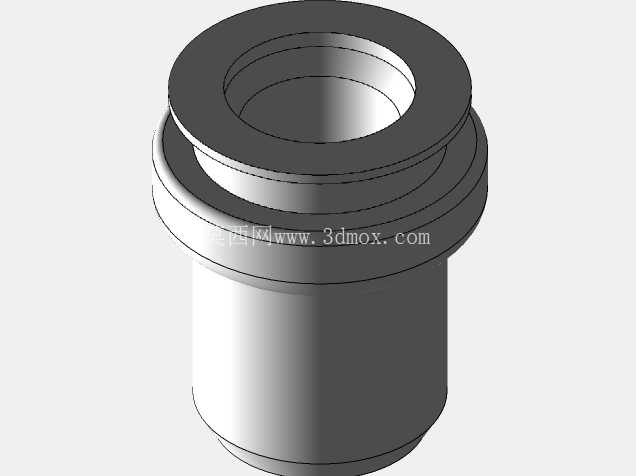

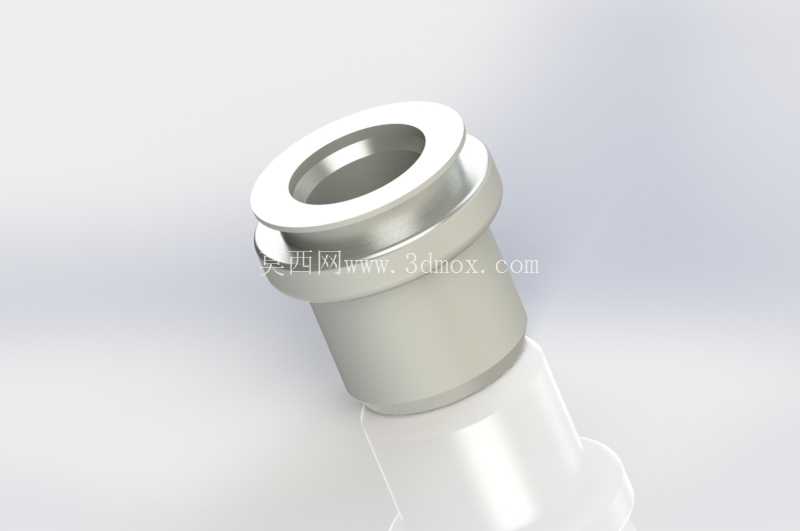

在薄板类零部件的铆接装配场景中,这类带缩边结构的铆钉螺纹件是替代传统焊接螺母、压铆螺母的核心连接元件,尤其适配厚度0.8-2mm的冷轧钢板、铝合金板的装配工位,常见于通讯机箱机柜组装、小型家电外壳拼接、汽车内饰钣金固定这类对连接强度、装配效率有双重要求的生产环节。不同于常规压铆件需要在板材上预制高精度沉孔的要求,这款M3、M4规格的边缘缩小铆钉螺纹件,在结构设计上做了针对性的适配调整:头部采用带凸缘的台阶式结构,凸缘外径比螺纹公称直径大4mm左右,装配时凸缘端面完全贴合板材表面,既可以分散铆接后的压应力,避免薄板材出现压痕变形,也能起到轴向定位的作用,保证铆接后螺纹孔的垂直度偏差控制在0.1mm以内,满足后续螺丝装配的同轴度要求。
从结构细节来看,铆钉的杆部做了边缘缩径处理,缩径段长度比常规压铆件短1.2mm,对应的铆接膨胀区集中在杆部末端1/3位置,这种设计的核心考量是适配薄板装配时的空间限制——当两块总厚度不超过3mm的板材叠合铆接时,膨胀段变形后只会在板材背面形成均匀的环形胀紧结构,不会因为膨胀区过长顶伤板材另一侧的元器件,也不会出现铆接后杆部突出过长影响后续装配的问题。螺纹部分采用标准公制粗牙螺纹,牙型角60度,螺纹精度控制在6H级,既能满足普通镀锌螺丝、不锈钢螺丝的通用装配要求,也能在反复拆装3-5次的工况下保持螺纹牙型无滑牙、变形,适配需要后期维护拆装的设备装配场景。
在建模过程中,这类零件的结构处理需要重点关注几个边界尺寸:首先是头部凸缘的厚度,设计为1.5mm,既保证铆接冲压时头部不会因为受力过大出现变形塌陷,也不会因为凸缘过厚导致装配后表面突出量过大,影响外观面的平整度;其次是缩径段的过渡圆角,采用R0.3的圆弧过渡,避免应力集中导致铆接时杆部出现断裂,同时也能在铸造模具开模时减少尖角处的填充缺陷,提升毛坯件的成型合格率;最后是螺纹末端的倒角,采用120度导向倒角,长度0.8mm,方便装配时螺丝快速导入,减少对位时间,提升流水线装配的效率。从实际应用的工况反馈来看,这类缩边铆钉螺纹件的抗扭强度可以达到对应规格螺丝破坏扭矩的80%以上,抗拔力在1.5mm厚冷轧钢板上可以超过1200N,完全满足普通机电产品的连接强度要求。相较于传统的焊接螺母,它不需要后续的除焊渣、表面处理工序,装配时不会因为焊接高温导致板材变形,也不会出现焊渣飞溅污染板材表面的问题;相较于普通压铆螺母,它的缩边结构对预制孔的公差要求更宽松,预制孔直径公差可以放宽到±0.15mm,大幅降低了钣金冲孔工序的精度要求,减少了钣金加工的废品率。
在模具设计层面,这类零件的铸造模具需要重点控制杆部缩径区的脱模斜度,采用0.5度的小脱模斜度,既保证毛坯件脱模顺畅,也能减少后续机加工的余量,只需要对螺纹底孔、头部端面做少量精加工即可进入搓丝工序,有效控制零件的生产制造成本。另外,头部凸缘的下端面设计了一圈深度0.2mm的环形滚花结构,这部分结构在铆接时会嵌入板材表面,形成周向的防转结构,避免螺丝拧紧时铆钉跟着转动,导致连接失效,滚花的齿距设计为0.4mm,齿尖角90度,既保证嵌入板材后的防转力矩足够,也不会因为齿形过尖锐在装配时划伤操作人员。
