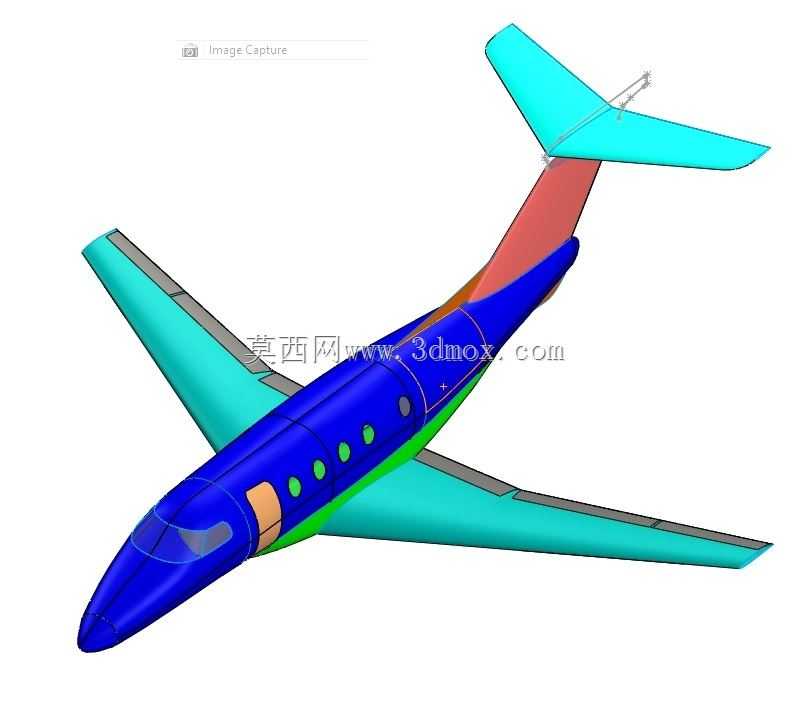

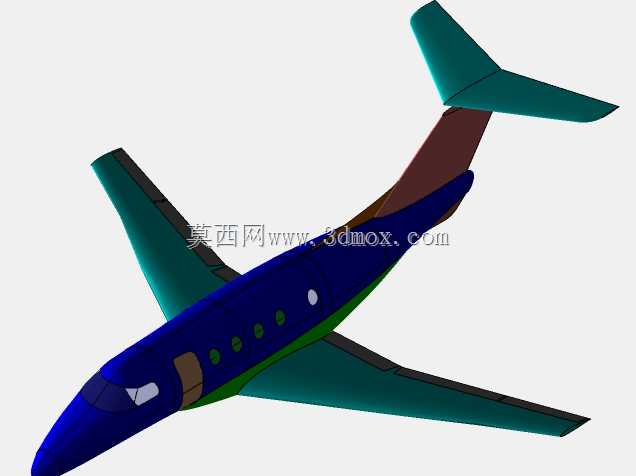

巴西航空EMB505轻型公务机外观结构数模

　　该数模还原的是巴航工业EMB505轻型喷气公务机的完整外观与主体结构，作为面向小型商务出行场景的航空装备，这类机型主要服务于6-9人规模的短途商务包机、私人出行、企业通勤等场景，相比大型民航客机具备起降要求低、调度灵活、运营成本可控的特点，可在多数支线机场甚至通航二类机场完成起降，适配国内多数城市间的点对点商务出行需求，无需依赖大型枢纽机场的时刻资源。

　　从结构设计逻辑来看，该机型采用下单翼+T型尾翼的常规布局，机身主体为半硬壳式铝合金铆接结构，数模中完整还原了机身的流线型修形：机头段做了钝圆式雷达罩修形，既可以容纳机载气象雷达的安装空间，也能降低亚音速飞行阶段的机头激波阻力；客舱段采用等截面椭圆截面设计，截面尺寸兼顾了客舱内部站立空间与机身迎风面积控制，舷窗采用椭圆形内嵌式设计，避免了方形舷窗的应力集中问题，每侧舷窗的排布间距匹配客舱内部座椅的安装位置，同时在机身左侧靠前位置预留了登机门的安装开口，开口边缘做了加强框结构的预留设计，匹配实际机型的门框承力结构。

　　机翼部分采用低阻层流翼型设计，数模中还原了机翼的后掠角与上反角参数，机翼前缘后掠角度匹配该机型0.78马赫的巡航速度设计，可在巡航阶段有效降低波阻；机翼后缘预留了襟翼、副翼的安装分界，襟翼段占据机翼内侧约三分之二的展长，用于起降阶段提升升力、降低起降滑跑距离，副翼段位于机翼外侧，用于飞行阶段的横向姿态控制；机翼内部的结构空间可用于布置整体燃油箱，数模中机翼与机身的连接段做了翼身融合修形，既可以降低翼根处的干扰阻力，也能优化翼根处的应力传递路径，减少飞行过程中翼根交变应力的集中。

　　尾翼部分采用T型布局，水平尾翼布置在垂直尾翼顶端，这种布局可以避开机翼尾流的干扰，提升平尾在低速飞行阶段的操纵效率，尤其是在襟翼全开的起降阶段，平尾不会被机翼下洗气流覆盖，操纵响应更线性；垂直尾翼后缘预留了方向舵的安装分界，水平尾翼后缘预留了升降舵的安装分界，尾翼与机身尾部的连接段做了整流罩修形，降低尾部涡流阻力。

　　动力系统安装在机身尾部两侧的吊舱位置，数模中还原了尾吊发动机的安装轮廓，这种尾吊布局可以降低机舱内的发动机噪音，同时让机翼外形更干净，提升机翼的气动效率，发动机吊舱与机身之间做了整流包皮过渡，避免吊舱与机身之间产生额外的干扰阻力。

　　从安装边界来看，该机型机身长度约12米级别，翼展约13米级别，机高约4米级别，对应的机库停放空间要求不高，普通通航机库即可容纳；起落架采用前三点式布局，前起落架位于机头下方驾驶舱后部位置，主起落架安装在机翼根部与机身的连接段，收起后可完全收纳进机身与机翼的起落架舱内，数模中预留了起落架舱的轮廓开口，起落架舱门的闭合缝隙也做了还原，保证飞行阶段起落架舱完全封闭，减少额外阻力。

　　在实际建模过程中，该数模的曲面构建遵循航空产品的曲面连续性要求，机身、机翼、尾翼的相邻曲面均达到G2连续级别，曲面曲率变化均匀，没有明显的折角或凹凸，可直接用于气动仿真的初始模型输入，也可用于航空科普展示、模拟驾驶视景模型搭建、公务机选型方案演示等场景；模型的结构分件逻辑匹配实际飞机的部段划分，机头、前机身、中机身、后机身、机翼、尾翼、发动机吊舱均为独立的实体分件，后续可根据需求进一步拆解内部结构，添加框、梁、长桁等内部承力结构，也可直接用于外观级的渲染展示、3D打印验证等工作。

　　这类轻型公务机的设计核心是在有限的机身尺寸下，平衡飞行性能、客舱舒适度与运营成本，数模中还原的外形细节均对应实际机型的设计取舍：比如较小的机身截面可以降低机身阻力，减少燃油消耗，提升航程；T型尾翼的设计虽然会增加垂尾的结构重量，但换来了更好的低速操纵性，提升了短途支线飞行的安全性；尾吊发动机的布局既降低了客舱噪音，也减少了发动机吸入地面杂物的概率，降低了起降阶段的发动机故障风险，适配通航机场相对复杂的跑道环境。
