猎鹰7X翼身结构剖面三维数模

　　该数模还原了猎鹰7X机型的翼身融合段剖面骨架结构，可直接用于航空类专业教学演示、结构设计方案论证环节，在航空科普展项搭建、新型公务机概念方案迭代阶段也能作为结构参照基准。从实际工程应用角度看，这类剖面结构数模不需要还原整机所有系统附件，核心是把翼身对接区域的传力路径、骨架排布逻辑、气动外形拟合关系清晰呈现，方便结构工程师快速梳理翼根区域的应力传递路线，在改型设计阶段快速评估骨架间距调整对整体刚度的影响。数模中完整呈现了翼身段的纵向长桁、横向隔框的排布规律，每一段隔框的型面都严格贴合整机气动外模线，长桁沿展向的变截面设计也做了还原，靠近翼根区域的长桁截面尺寸更大，对应翼根承受弯矩最大的受力特点，往翼尖方向长桁截面逐步收窄，

　　匹配外段翼面载荷逐步降低的受力特征，这种变截面排布既保证了结构强度冗余，也能尽可能降低结构自重，符合公务机追求轻量化、长航程的设计目标。设计这类翼身剖面结构时，首先要锁定整机的气动外形控制点，把外蒙皮的理论外形作为基准曲面，再往内偏移出蒙皮厚度得到内部骨架的安装基准面，隔框的站位需要结合整机的油箱布置、起落架舱预留空间、系统管路走向综合确定，不能单纯按等间距排布——比如翼身对接的主交点框位置，需要额外加强框缘厚度，对应主起落架、机翼连接接头的安装载荷，数模中红色标注的区域就是主承力加强段，该区域的隔框采用了双层框板加筋条的结构形式，能把机翼传递过来的升力、燃油重量载荷均匀分散到机身纵向结构上，避免局部应力集中。从安装边界来看，

　　该剖面段的翼展方向截取范围覆盖了从翼根到外段翼面约三分之二的长度，机身段截取了翼身对接前后各两个隔框的长度范围，所有骨架构件的连接面都预留了标准件安装的工艺间隙，长桁与隔框的连接角片位置也做了对应避让，实际生产中如果要做等比例剖面展示件，直接按数模切割板材即可完成骨架拼装，不需要额外做结构修配。在日常的结构设计培训中，这类数模可以用来演示翼身融合区域的外形过渡处理技巧，很多新手做翼身结构设计时容易出现外表面不光顺、隔框与长桁干涉的问题，对照该数模的排布逻辑，能快速理解“以气动外形为顶层基准，骨架结构随形布置、承力区域局部加强”的设计思路，避免出现为了方便骨架加工随意修改气动外形的低级错误。另外在航空维修专业的教学场景中，

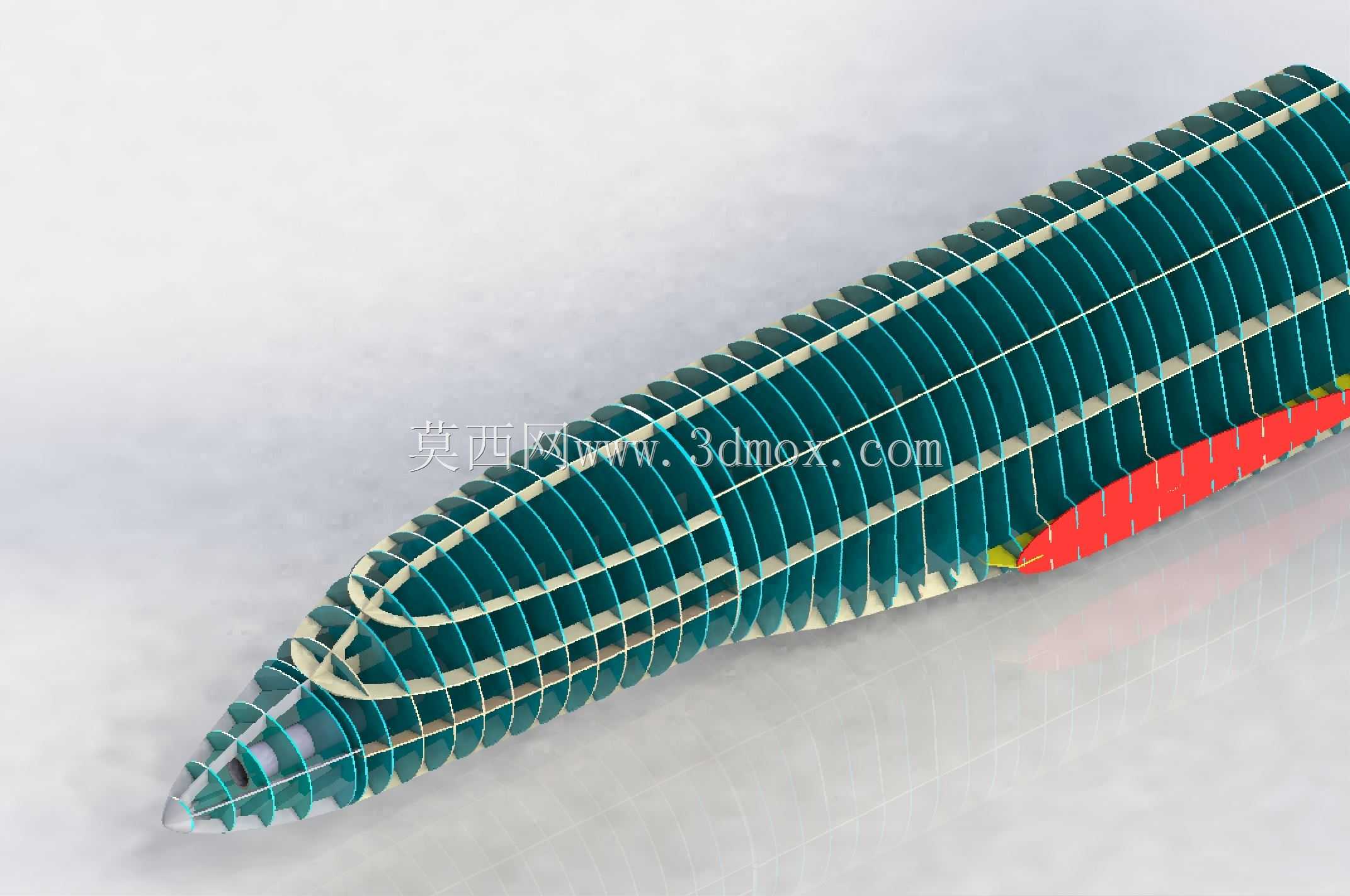

　　该剖面数模也能用来展示翼身区域的内部结构走向，帮助维修人员快速识别翼根区域的关键承力构件位置，在做结构损伤检查时能快速定位需要重点探伤的区域，减少盲目排查的工作量。数模中不同颜色的构件对应不同的受力层级，蓝绿色构件为常规长桁与普通隔框，承担维持气动外形、传递局部气动载荷的作用，米黄色构件为翼梁缘条与主对接框，承担主要的弯矩与剪力传递，红色区域为加强筋与对接接头安装区，是整个剖面段载荷最集中的位置，这种分色呈现方式也方便在方案评审时快速向非结构专业的评审人员讲解结构受力逻辑，不需要额外做大量的标注说明就能讲清不同区域的功能差异。
