皮瓣试验用柔性襟翼模拟结构设计

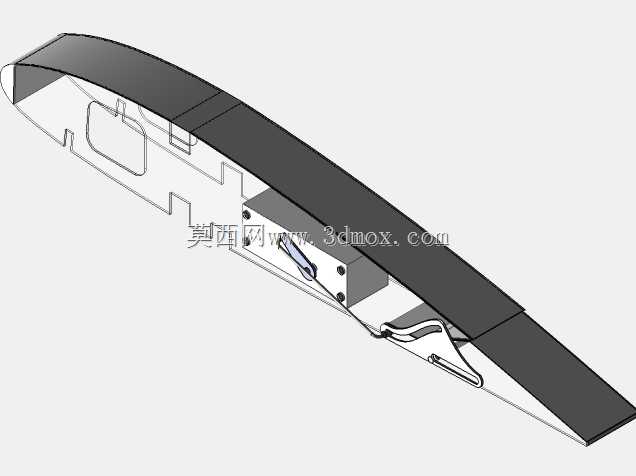

　　这套结构主要面向航空相关的皮瓣效应验证试验场景，在低速风洞试验、小型飞行器舵面功能验证环节中，用来模拟襟翼偏转过程中的气动外形变化与机构运动干涉情况，替代全尺寸翼段完成前期原理性验证，降低全尺寸试验的物料与时间成本。从实际使用需求出发，结构整体采用长条形翼面构型，主体承载部分为分段式刚性骨架，骨架外侧覆盖连续的柔性蒙皮，蒙皮随骨架偏转产生连续形变，避免传统分段襟翼存在的阶差缝隙影响试验流场数据准确性。骨架沿展向设置多组铰接支点，每段骨架通过铰接副连接，可实现沿弦向的连续偏转，偏转过程中蒙皮始终保持与骨架表面贴合，不会出现局部鼓包或褶皱，保证试验段翼面的气动外形连续性。设计阶段优先考虑了安装边界的适配性，

　　整体展向长度可根据试验段截面尺寸调整，弦向宽度匹配常规低速风洞的模型安装比例，根部设置标准化的安装接口，可直接固定在风洞试验段的角度调节支架上，不需要额外制作过渡转接件，减少安装环节的同轴度误差。铰接机构的转动副采用小间隙配合设计，既保证偏转过程无卡滞，又将配合间隙控制在0.1mm以内，避免间隙带来的外形偏差影响皮瓣效应的测试精度。蒙皮选用低弹性模量的柔性板材，预紧力通过骨架两端的张紧结构调节，安装时可根据试验风速调整张紧程度，风速较高时适当增大预紧力避免蒙皮在气流作用下产生颤振，低风速工况下降低预紧力保证蒙皮随骨架偏转的形变顺滑度。结构内部预留了传感器安装空间，可在骨架与蒙皮之间布设压力传感器、位移传感器，

　　实时采集偏转过程中的翼面压力分布与蒙皮形变量，不需要在结构外部额外加装固定支架，避免传感器支架对流场产生干扰。从运动特性来看，这套结构可实现0到30度范围内的连续偏转，偏转过程中翼面的外形曲率连续变化，完全模拟真实飞行器襟翼下放时的皮瓣气动效应，相比传统的刚性分段襟翼模型，能更准确地还原附面层气流的流动状态，获取的试验数据可直接用于小型无人机、低速通航飞机的襟翼设计优化。在结构强度校核阶段，针对试验段最高风速工况做了载荷验算，骨架采用轻质铝合金材质，在保证整体刚度的前提下降低整体重量，减小角度调节支架的负载，蒙皮的连接边采用压条压紧固定，可承受最高40m/s风速下的气动载荷，不会出现蒙皮脱落或撕裂的情况。

　　安装时需要先将各段骨架通过铰接销组装成整体，调整各铰接副的转动阻尼，保证偏转过程中各段骨架的转动角度均匀，再将柔性蒙皮覆盖在骨架外侧，通过两端的张紧螺栓调整蒙皮张紧度，最后将整体结构固定在试验支架上，调整初始安装角保证翼面弦线与试验段来流方向平行。日常试验使用中，每次试验结束后需要检查铰接副的磨损情况，定期添加少量润滑脂保证转动顺滑，同时检查蒙皮表面是否有气流冲刷产生的划痕，若出现深度超过0.2mm的划痕则需要及时更换蒙皮，避免划痕影响翼面流场。这套结构除了风洞试验场景外，也可用于高校相关专业的流体力学教学演示，直观展示皮瓣效应的作用原理，帮助学生理解襟翼增升的气动逻辑，相比纯理论教学更具实操性。
