可伸缩分体式SUP桨板结构设计方案

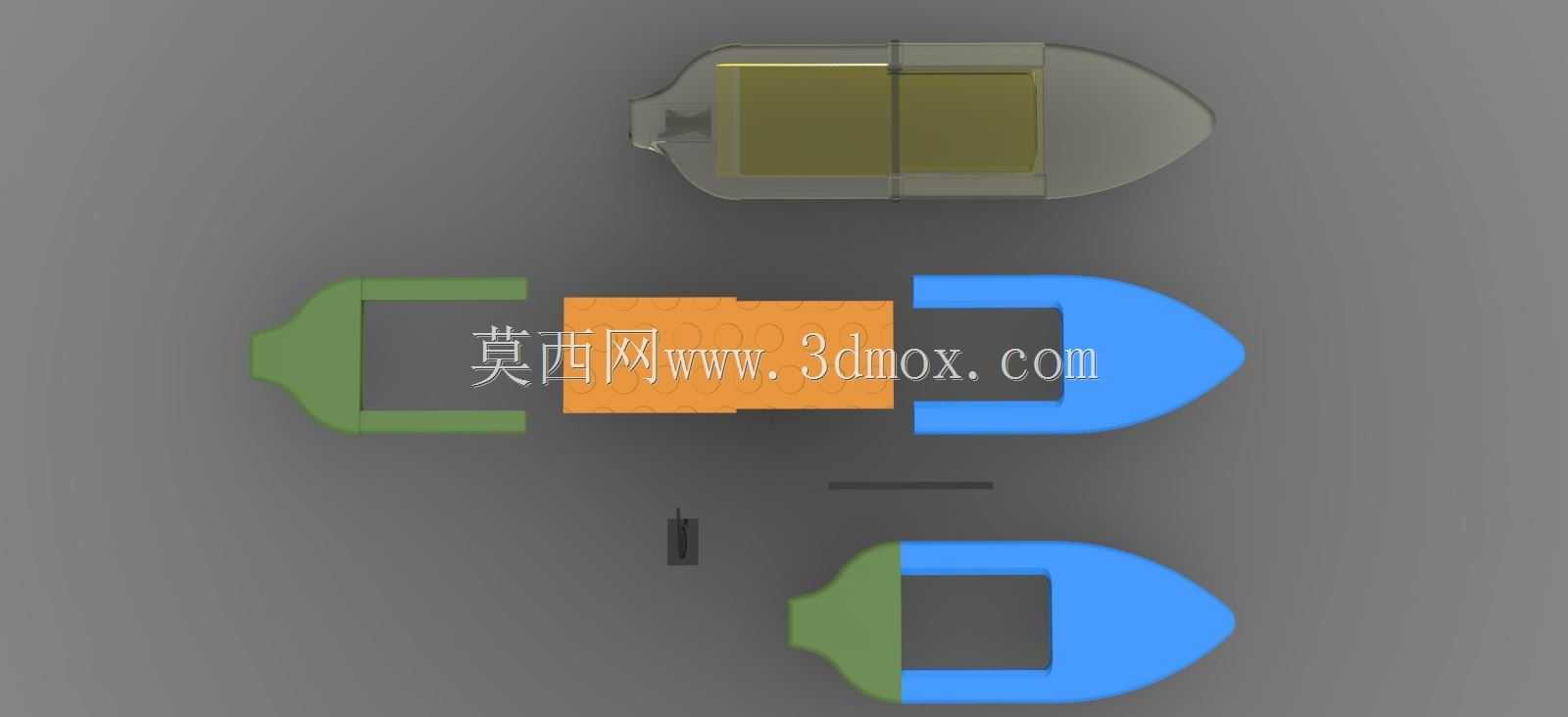

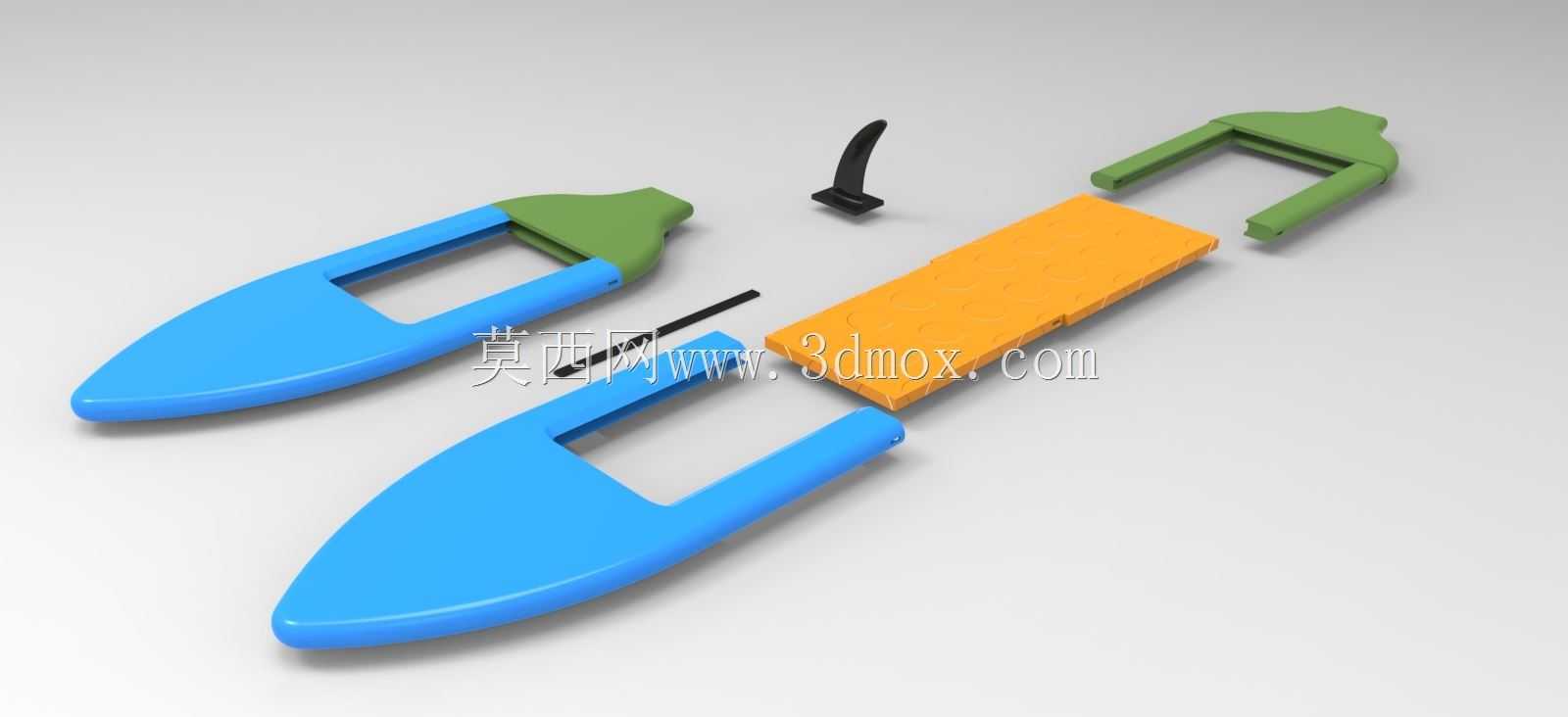

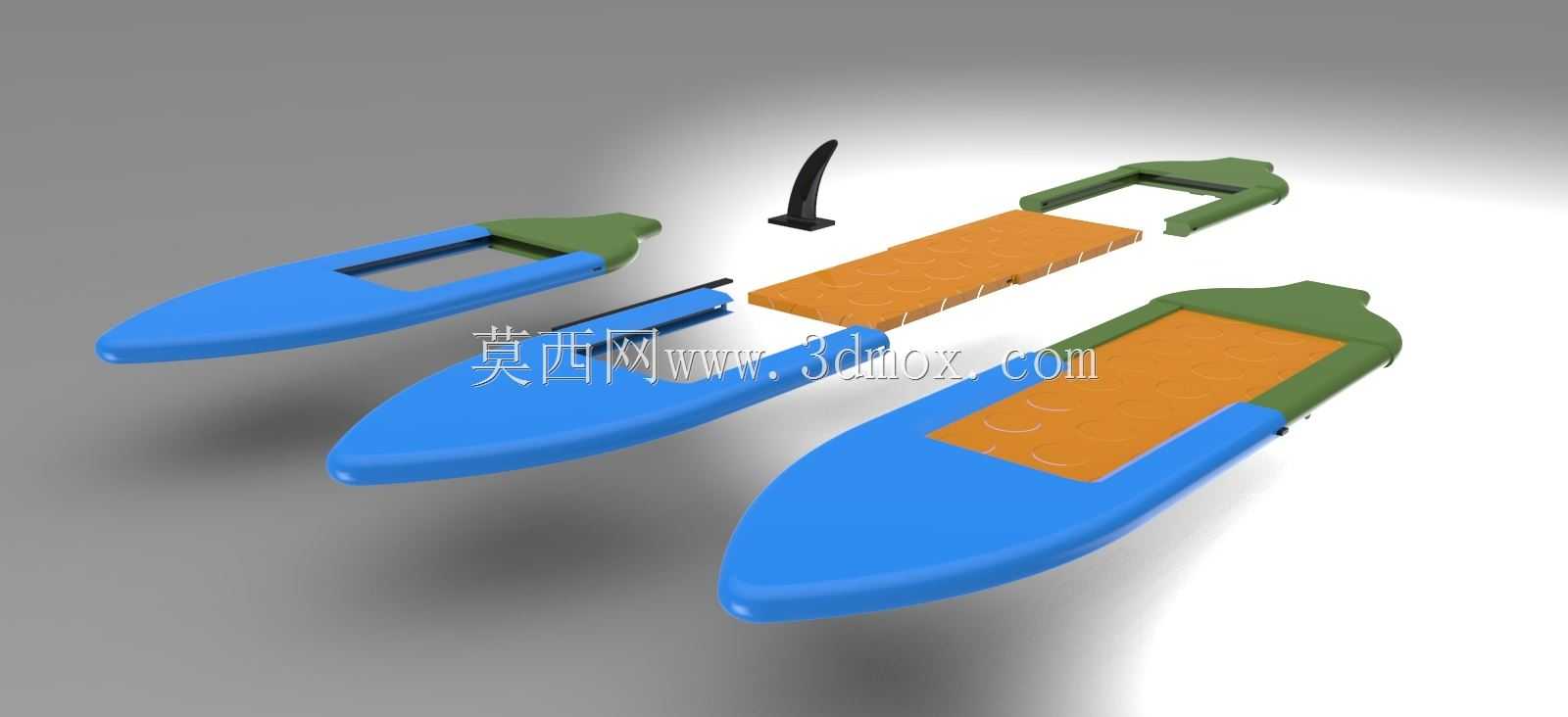

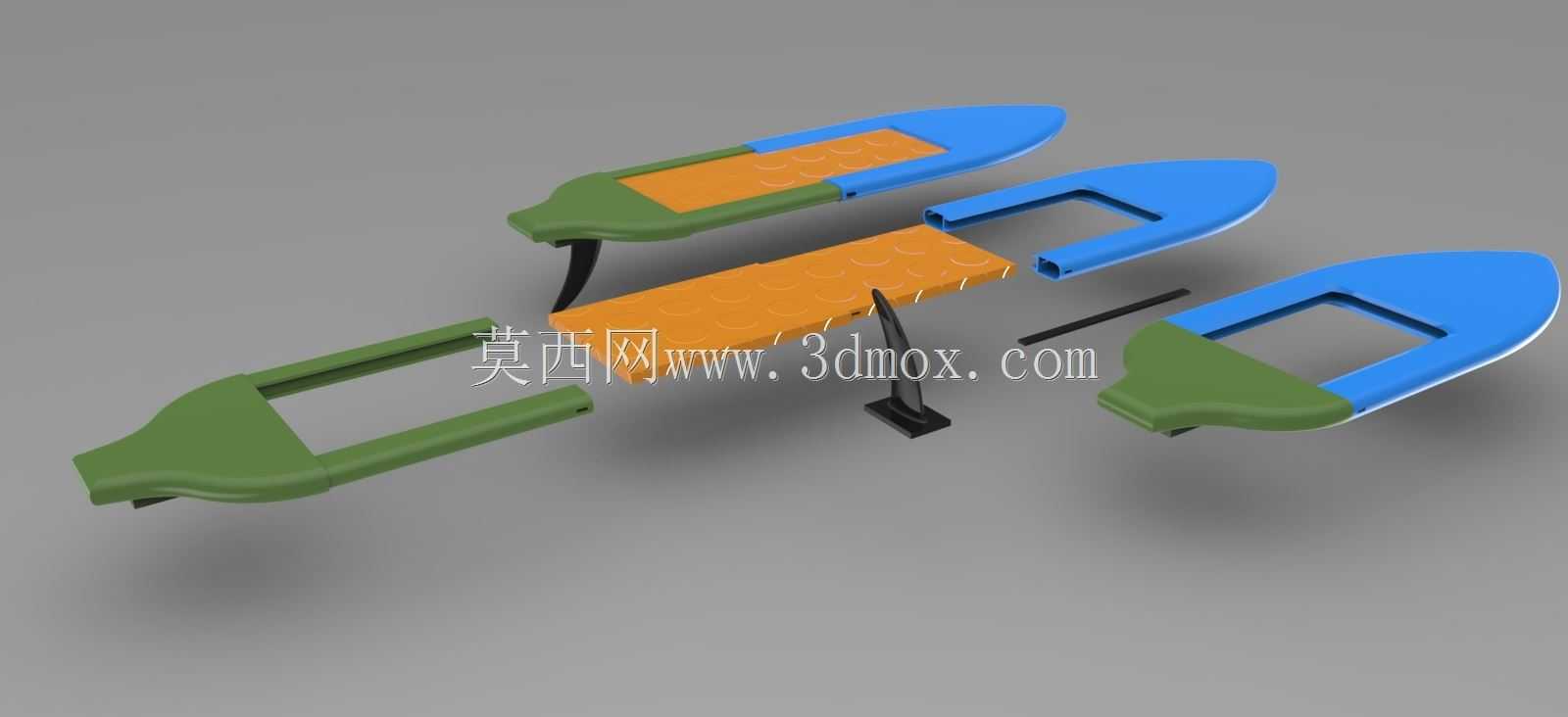

　　在户外水上运动装备的结构设计领域，便携性与使用稳定性的平衡一直是SUP桨板产品迭代的核心方向，传统一体式桨板受长度尺寸限制，存在车载运输占用空间大、单人搬运难度高、收纳存储要求高的痛点，这款可伸缩分体式SUP桨板的结构设计，正是针对这类实际使用场景的痛点完成的方案落地。从实际使用场景来看，这类可伸缩结构的桨板既可以适配静水湖面的休闲划行需求，也能满足近岸浅滩的短途出行使用，分体拼接的结构形式让用户不需要配备专用的车顶架，普通家用轿车的后备箱即可完成收纳运输，单人即可完成组装、搬运、下水的全流程操作，大幅降低了SUP运动的参与门槛。从结构组成来看，整套桨板分为前端浮体、后端浮体、中间承载板、尾鳍、锁止机构五个独立模块，

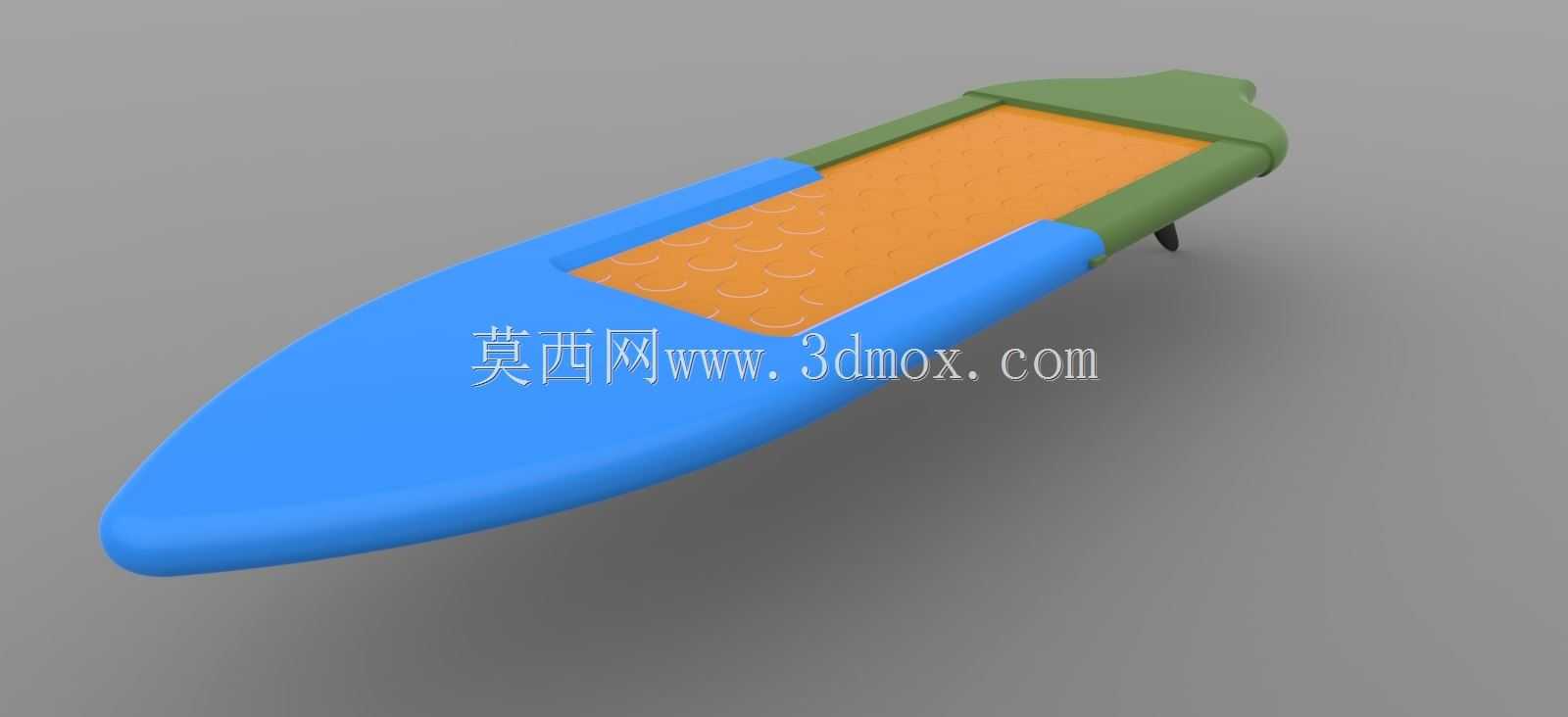

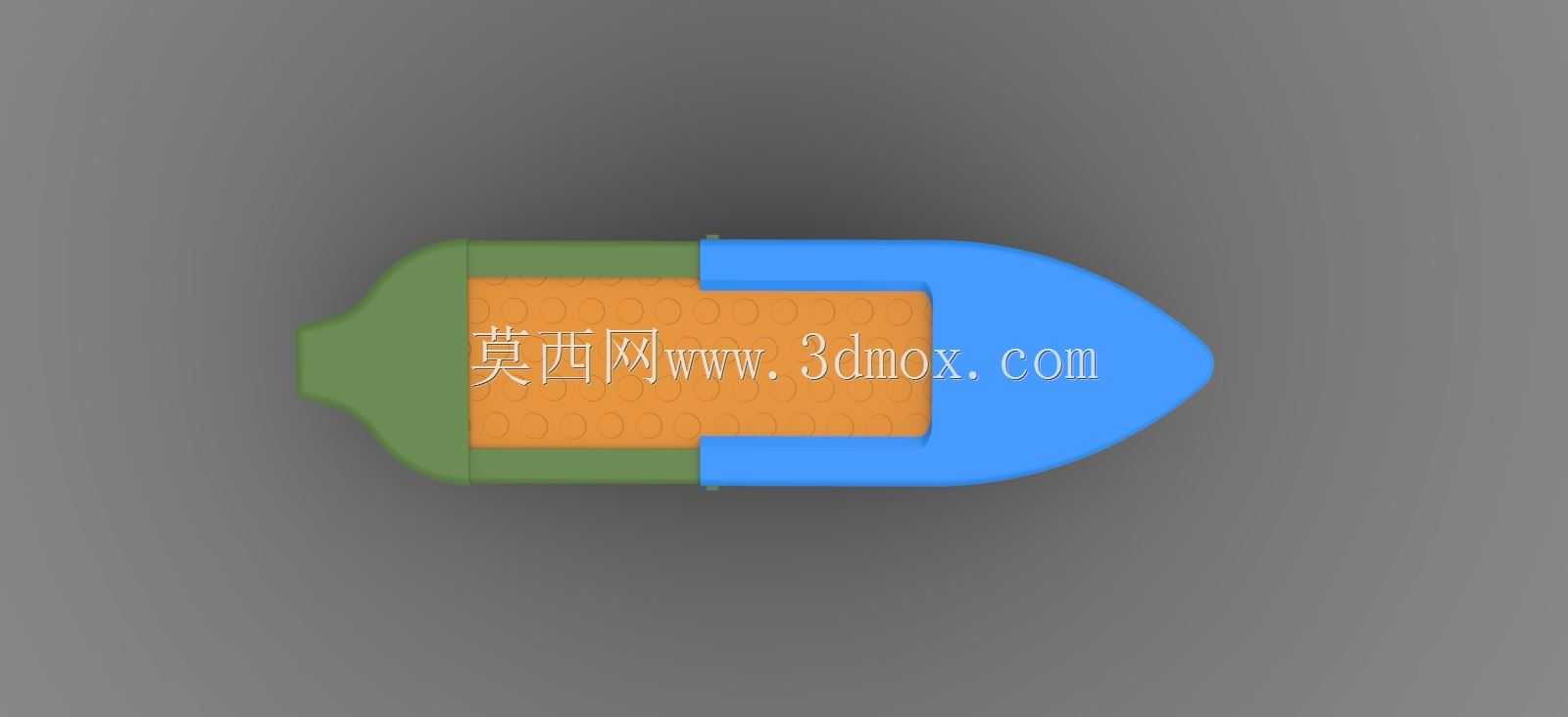

　　和传统一体式吹塑或者滚塑成型的桨板不同，这套结构采用模块化拆分的设计思路，前端和后端的浮体部分采用流线型的水滴状外形，头部做了上翘的弧度设计，划行过程中可以有效破开迎面水流，降低行进过程中的水阻，浮体内部为中空封闭结构，保证足够的浮力储备，边缘做了圆弧过渡处理，避免尖锐棱角在使用过程中造成磕碰损伤。中间的承载板部分是整个结构的核心承载单元，采用平板式结构，表面预留了防滑纹理的安装位，用户站立时可以获得足够的摩擦力，避免湿滑状态下摔倒，承载板和前后端浮体的连接采用侧面插入的装配方式，装配时只需要将承载板对准前后浮体的侧边滑槽，平行推入即可完成初步定位，不需要额外的辅助工具，装配过程单人两分钟内即可完成。锁止机构设置在结构的中心位置，

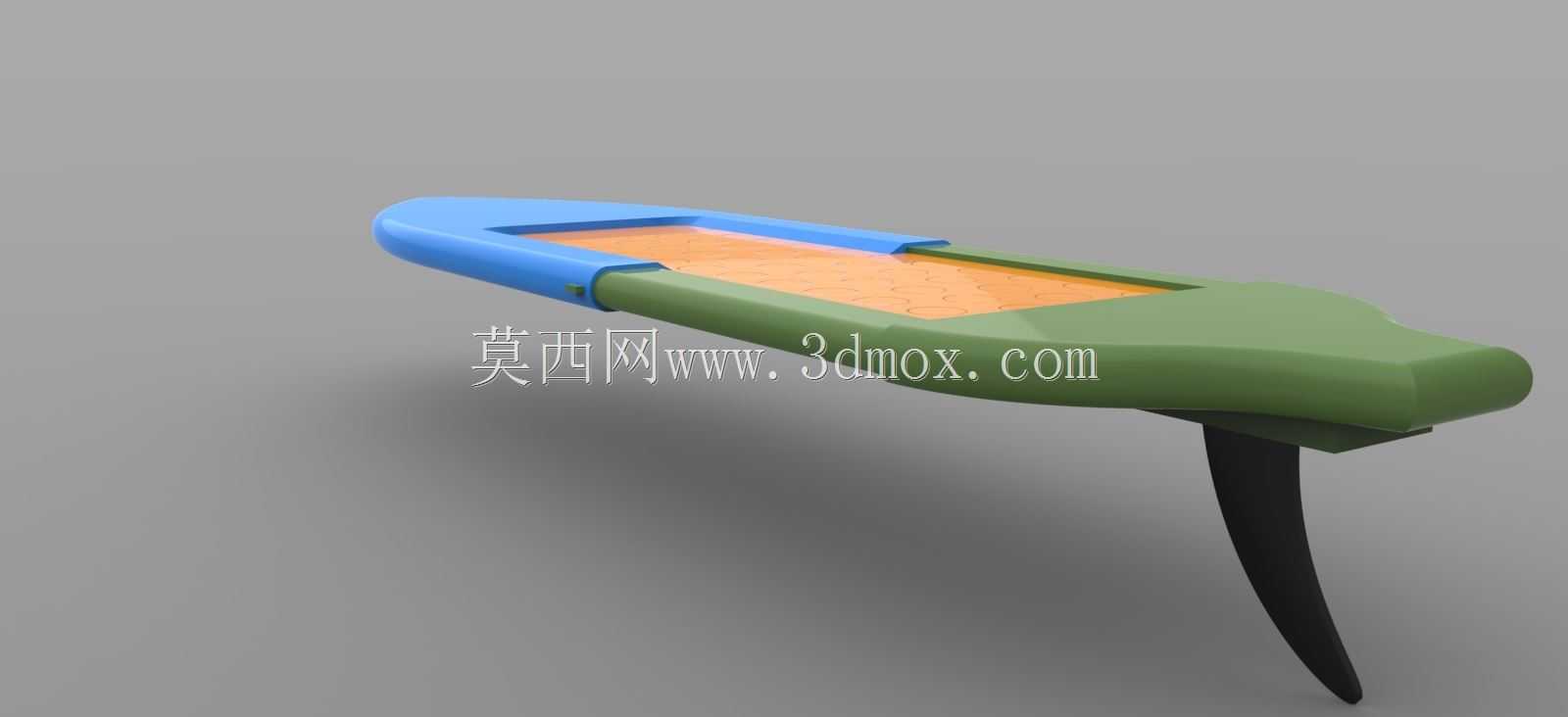

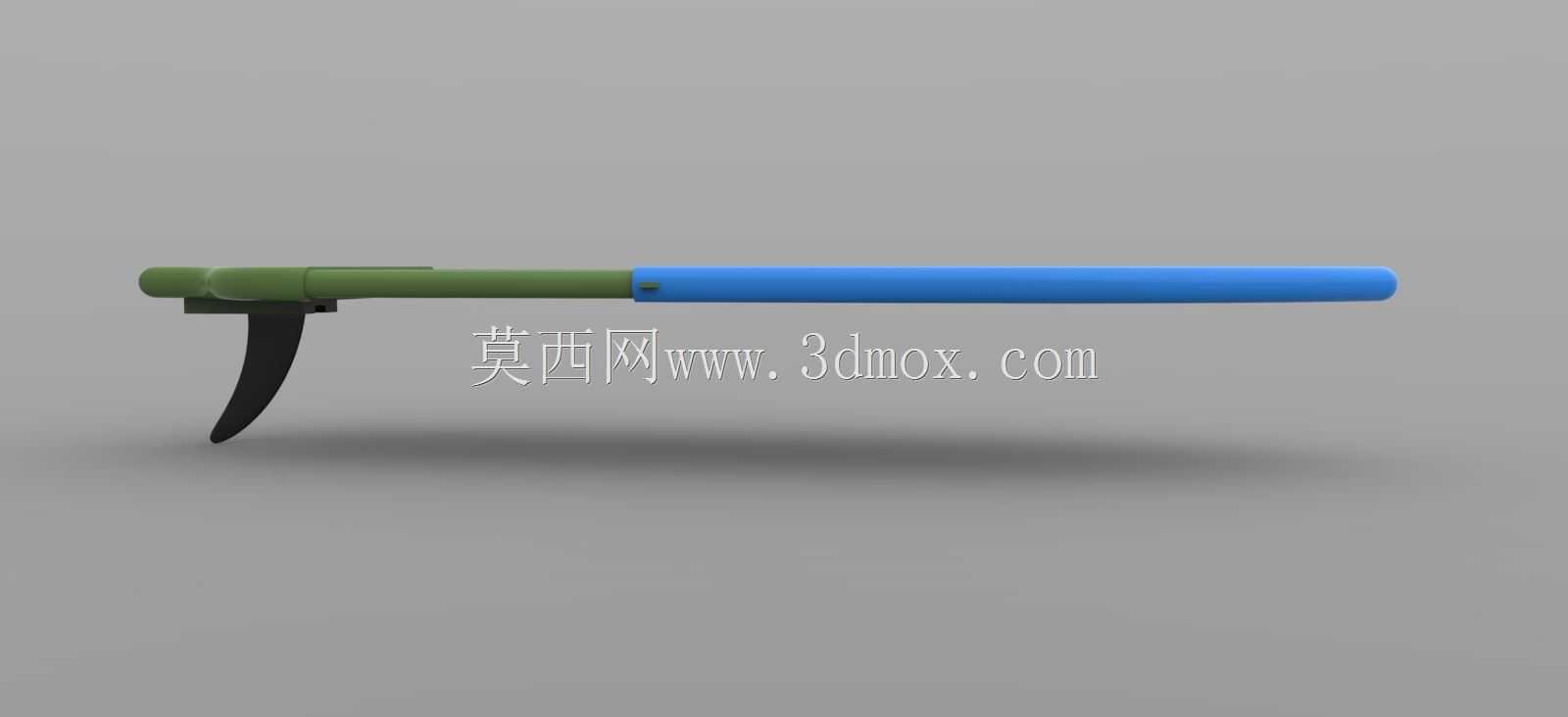

　　当承载板完全推入前后浮体的滑槽到达设计位置后，锁止结构会自动卡入承载板对应的定位槽内，完成整个板体的刚性固定，避免划行过程中板体出现松动、移位的情况，需要拆解收纳时，只需要按压锁止机构的解锁按键，即可将承载板从滑槽中抽出，完成分体收纳。尾鳍部分采用快拆式的滑槽安装设计，用户可以根据实际使用的水域场景选择是否安装尾鳍，在开阔静水水域划行时，将尾鳍顺着后端浮体的插槽滑入到位，尾鳍可以在划行过程中保持板体的航向稳定性，减少用户频繁调整方向的操作强度；在浅滩或者水草较多的水域使用时，可以快速将尾鳍拆下，避免尾鳍触碰水底或者被水草缠绕，影响正常划行。从安装边界和尺寸设计来看，完全展开状态下的板体长度符合常规休闲SUP桨板的尺寸范围，能够承载100kg以内的用户正常站立划行，浮体的宽度经过反复校核，保证站立时的侧向稳定性，新手用户也能快速掌握平衡；拆分收纳状态下，三个主要模块的长度都控制在1.2米以内，最大宽度不超过0.4米，堆叠后的整体厚度不到0.3米，收纳后可以轻松放入普通家用车的后备箱，甚至可以搭配专用收纳袋完成公共交通携带。在结构强度的设计考量上，前后浮体和承载板的连接滑槽做了加厚处理，锁止机构的卡接位置采用了嵌入式的金属衬套，避免多次拆装后出现塑料磨损导致的连接间隙过大问题，浮体的外壁厚度经过受力仿真校核，在正常站立、划行甚至轻微磕碰的情况下，都不会出现结构变形或者破损的情况。和市面上常见的充气式SUP桨板相比，

　　这种硬质分体可伸缩的结构不需要额外配备充气泵，不存在漏气、扎破的风险，组装完成后即可直接使用，板体的刚性远优于充气桨板，划行过程中的力传递更直接，划行效率更高；和传统一体式硬质桨板相比，收纳后的体积仅为一体式桨板的三分之一，运输和存储的便利性大幅提升。在细节设计上，板体的边缘都做了圆角过渡，尾鳍的边缘也做了钝化处理，避免使用过程中划伤用户或者剐蹭其他装备，承载板的表面预留了配件安装位，用户可以根据自身需求加装行李绑带、水杯架、钓鱼座椅支架等拓展配件，满足休闲划行、短途垂钓、水上摄影等不同场景的使用需求。整个结构的装配逻辑充分考虑了户外使用的实际情况，所有连接部位都做了防呆设计，用户不需要对照说明书即可完成正确装配，不会出现装反、装错的情况，锁止机构带有到位反馈，装配到位后会发出清晰的卡扣卡合声响，用户可以明确感知到结构已经锁定到位，不需要反复检查确认连接状态。
