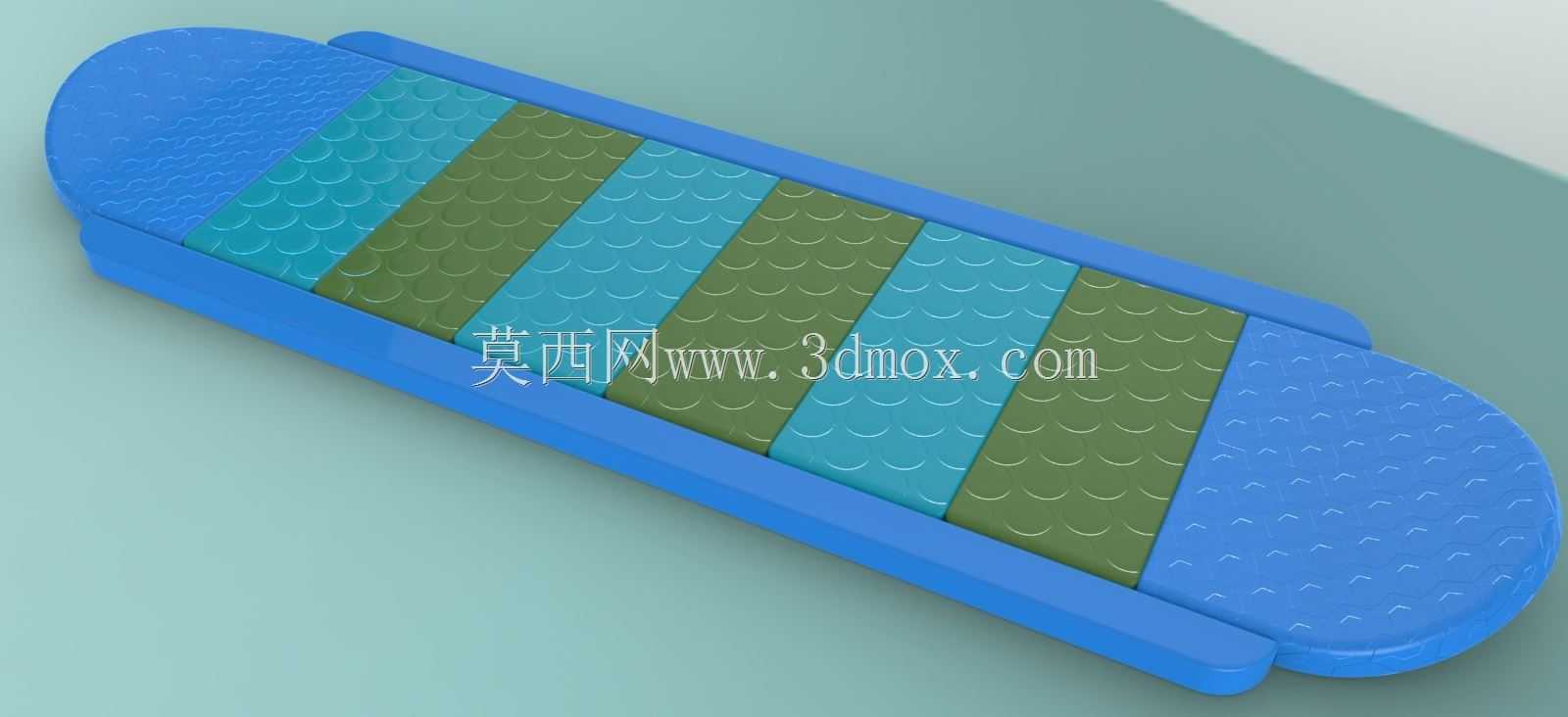

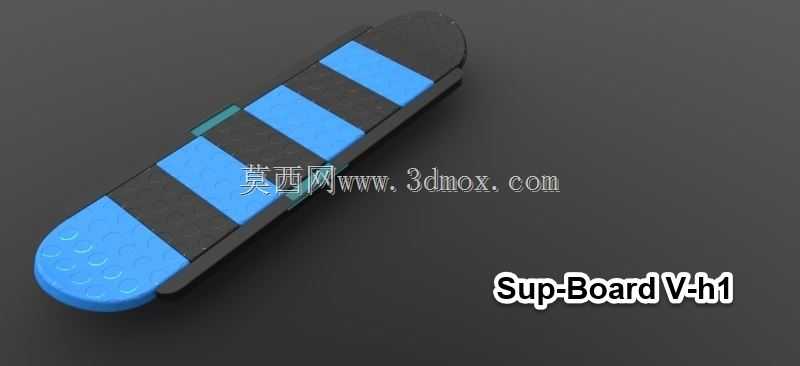

Sup滑水板快装式拼接锁止结构组件

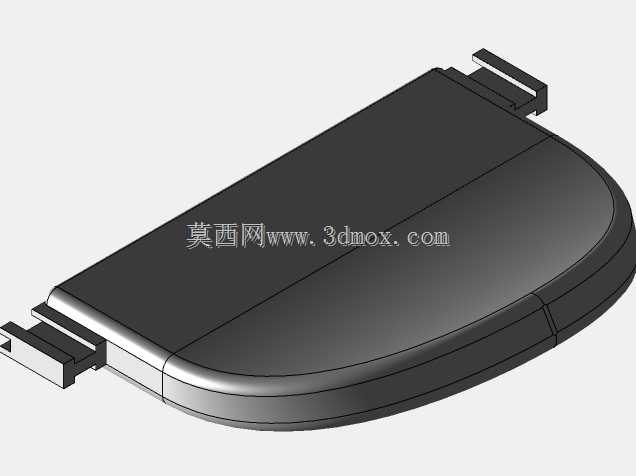

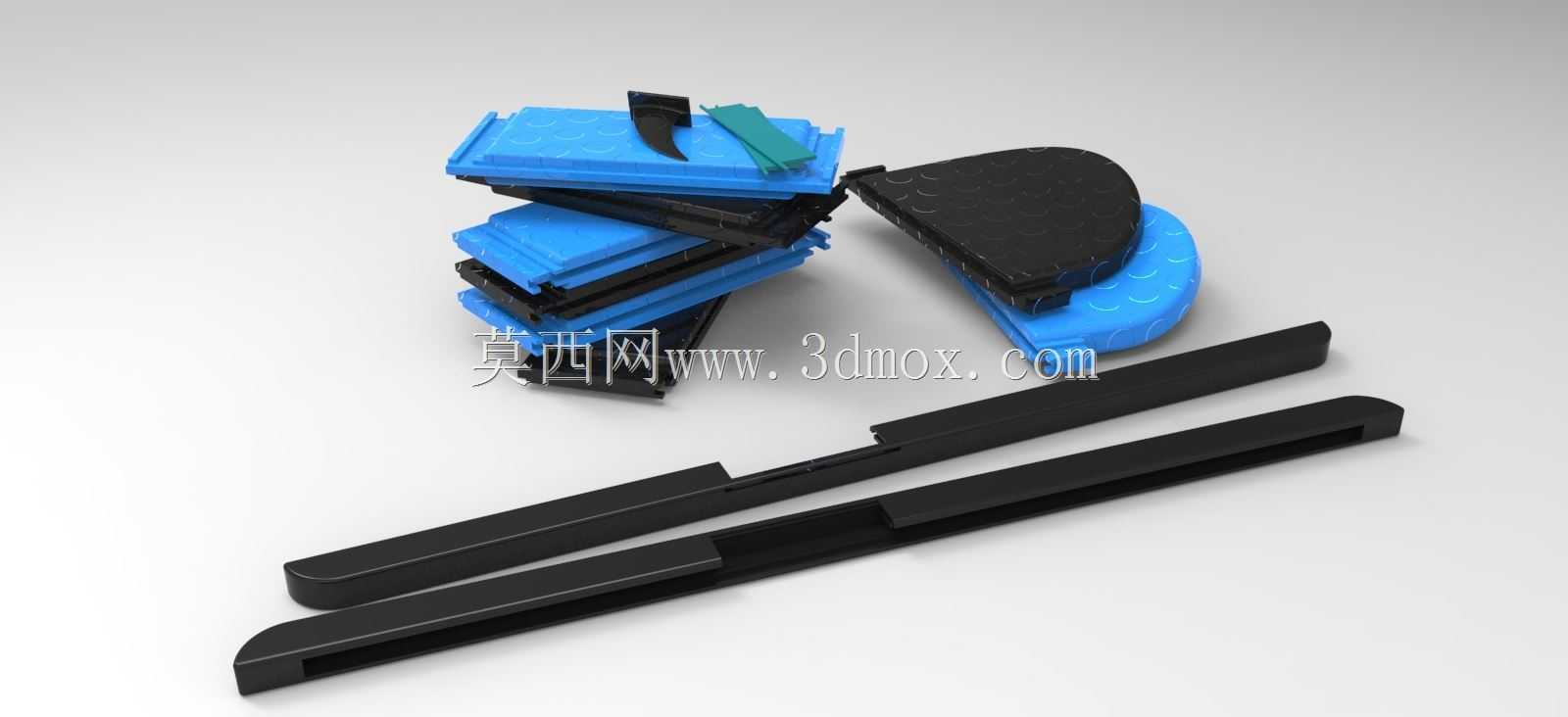

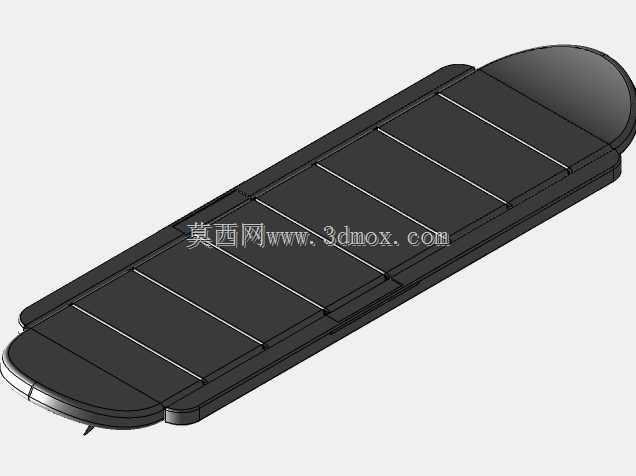

　　这套结构组件主要应用于充气式站立滑水板的模块化拼接场景，解决传统整板收纳体积大、运输携带不便的痛点，适配户外休闲、水上运动教学、短途漂流等多场景下的板件快速拆装需求。整套组件拆分后可将整板长度压缩至原尺寸的三分之一，普通家用轿车后备箱即可轻松容纳，无需额外配置车顶架等运输附件。从功能实现逻辑来看，整套结构分为前边缘件、后边缘件、滑块件、中心件四个独立单元，其中滑块与中心件采用统一结构尺寸设计，可实现跨板件通用互换，批量生产时仅需开设两套模具即可覆盖全系列板型的拼接需求，大幅降低生产端的模具投入与备件库存压力。两个边缘件根据板体前后的水动力造型做了差异化轮廓设计，前边缘件做了圆弧导角处理，减少滑行时的水面阻力，

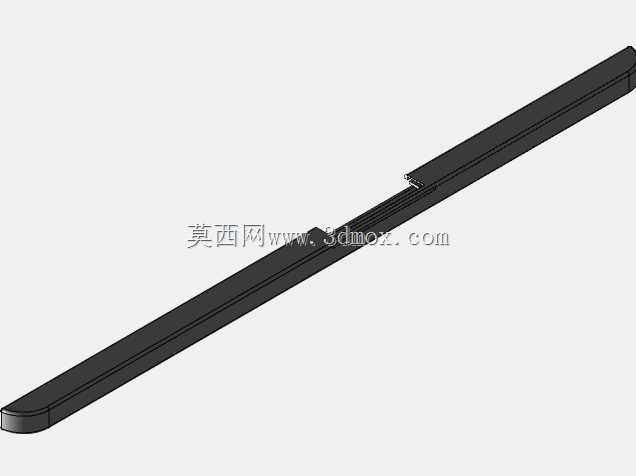

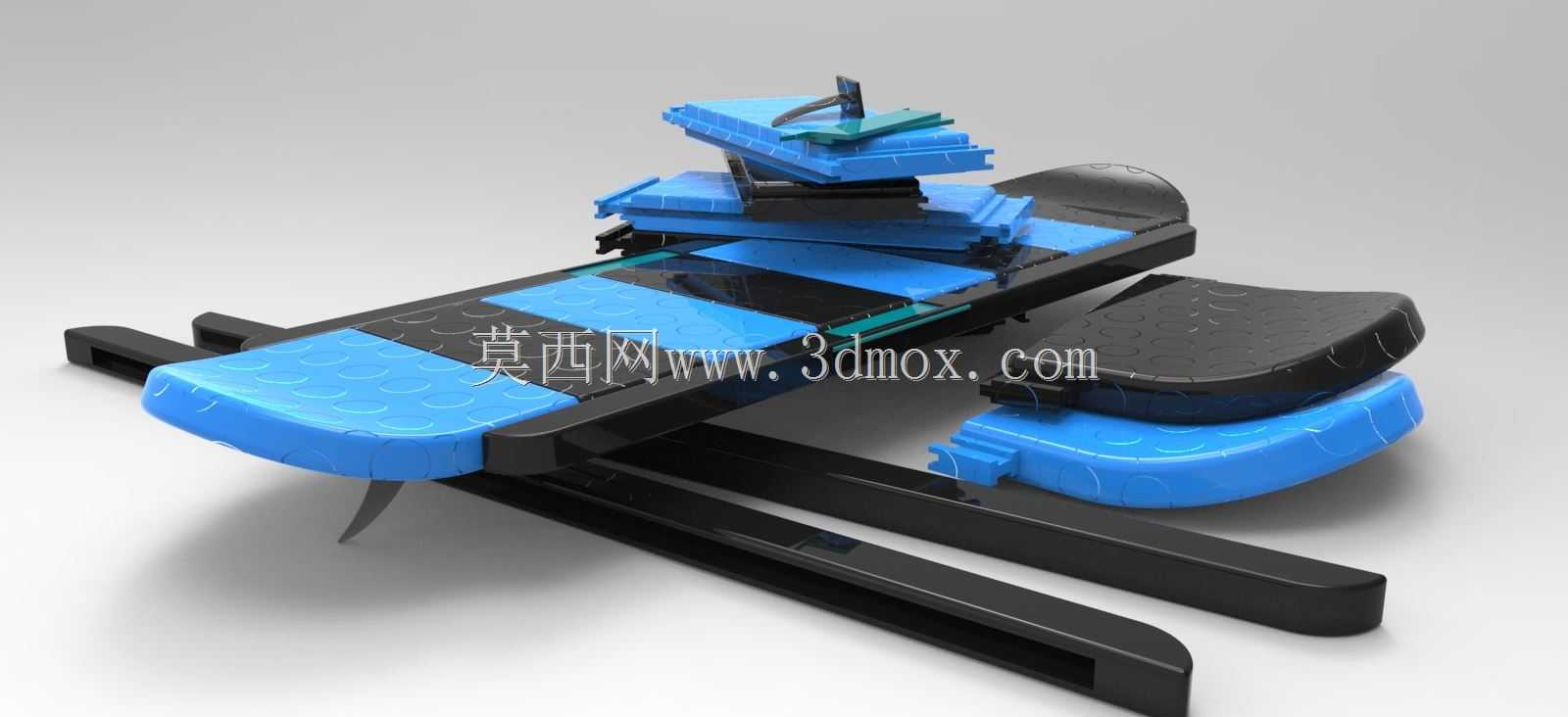

　　后边缘件预留了尾鳍安装的定位卡槽，无需额外打孔即可完成尾鳍的快速固定。结构核心的锁止逻辑依靠零件表面的凸块咬合结构实现，拼接时将相邻板件的边缘对齐，滑块沿中心件的预设滑槽推入，凸块即可嵌入对应卡槽完成咬合，无需额外工具即可完成单块板件的拼接，单人操作全程耗时不超过两分钟，锁止完成后凸块的咬合面可提供足够的抓附力，抵消滑行时水流对板件拼接处的冲击力，避免板件在滑行过程中出现松脱错位。从设计思路层面，整套结构在建模阶段就充分考虑了注塑生产的工艺可行性，所有零件的拔模角度统一设置为1.5度，壁厚均匀控制在2.5mm，避免注塑过程中出现缩痕、缺料等缺陷，零件的所有棱边都做了R0.8的圆角处理，既避免组装过程中划伤使用者，

　　也能减少应力集中提升零件的抗冲击寿命。安装边界方面，中心件的滑槽宽度公差控制在±0.1mm，滑块与滑槽的配合间隙设置为0.2mm，既保证滑动过程顺畅无卡滞，也避免间隙过大导致拼接后板件出现晃量；边缘件与板体的连接面预留了3mm的粘接位，适配PVC材质板体的热合粘接工艺，粘接后拼接处的剪切强度可达到整板强度的90%以上，可承受150kg以内的静态载荷，满足普通成人站立滑行的强度要求。实际使用过程中，这套锁止结构还具备一定的容错能力，当板件表面沾有少量水渍或沙粒时，滑块依然可以正常推入锁止，不会因为少量异物导致结构卡滞，拆解时只需将滑块沿滑槽反向推出即可拆分板件，拆分后的零件可与板体一同卷收，不会出现零件凸起硌伤板体PVC面料的问题。

　　针对水上使用的特殊环境，整套结构的材料选型推荐使用耐水解的改性PP材质，可长期在淡水、海水环境下使用，不会出现锈蚀、材质脆化等问题，零件表面做了哑光磨砂处理，既可以减少阳光反射对使用者视线的干扰，也能提升踩踏时的摩擦力，避免站在拼接位置时出现打滑。在结构验证阶段，这套组件经过了上千次的插拔循环测试，锁止凸块的磨损量小于0.05mm，不会因为多次拆装导致锁止力度下降，同时在零下10度到零上60度的环境温度区间内，零件的尺寸变化率小于0.2%，可适配不同季节、不同地域的水上使用场景，不会因为温度变化导致配合间隙异常出现拼接松动或卡滞的问题。
