重载型欠载防护支撑结构设计方案

　　在重载输送、物料承载类工业场景中，欠载工况带来的结构受力偏移、瞬时冲击问题一直是设备运维的核心痛点，这类防护结构的核心作用，就是在设备负载低于设计阈值、出现受力失衡时，通过刚性支撑抵消偏载力矩，避免主承载构件出现不可逆的塑性变形。很多现场运维人员会忽略欠载工况的危害——当承载面物料分布不均、局部空载时，主横梁的受力支点会发生偏移，长期交变应力作用下，焊缝位置、连接螺栓处很容易出现疲劳裂纹，这套防护结构就是针对这类问题做的定向优化。

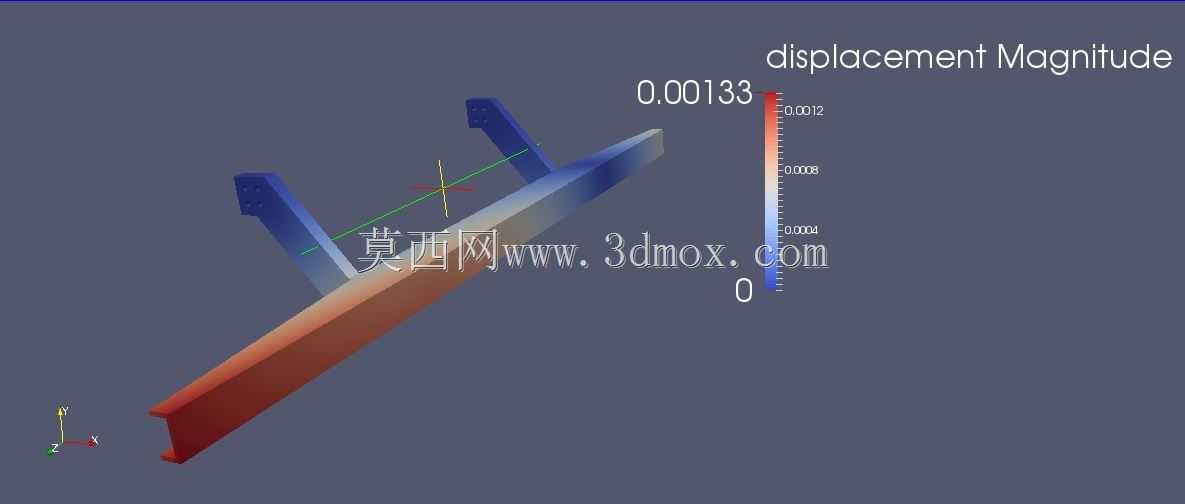

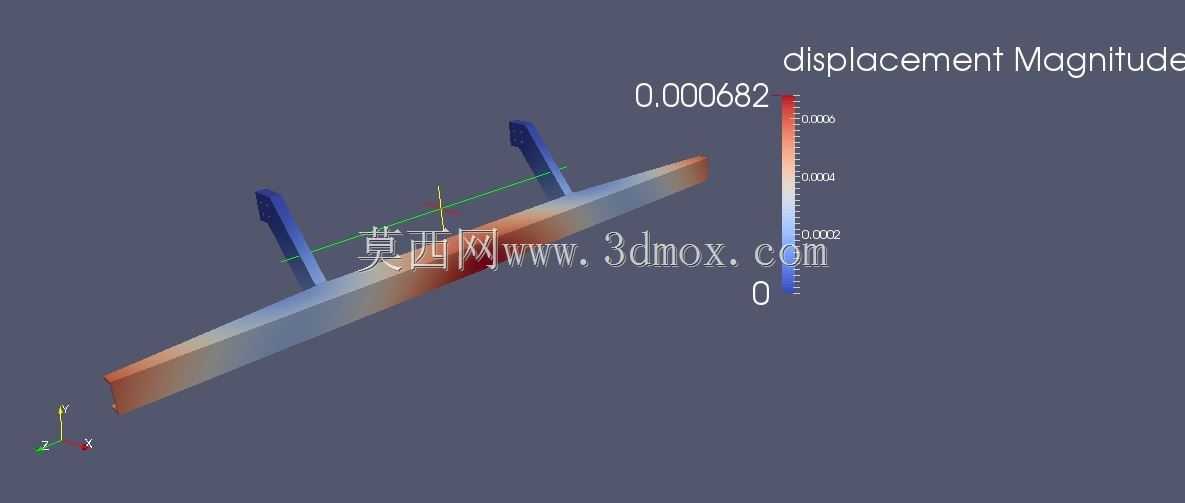

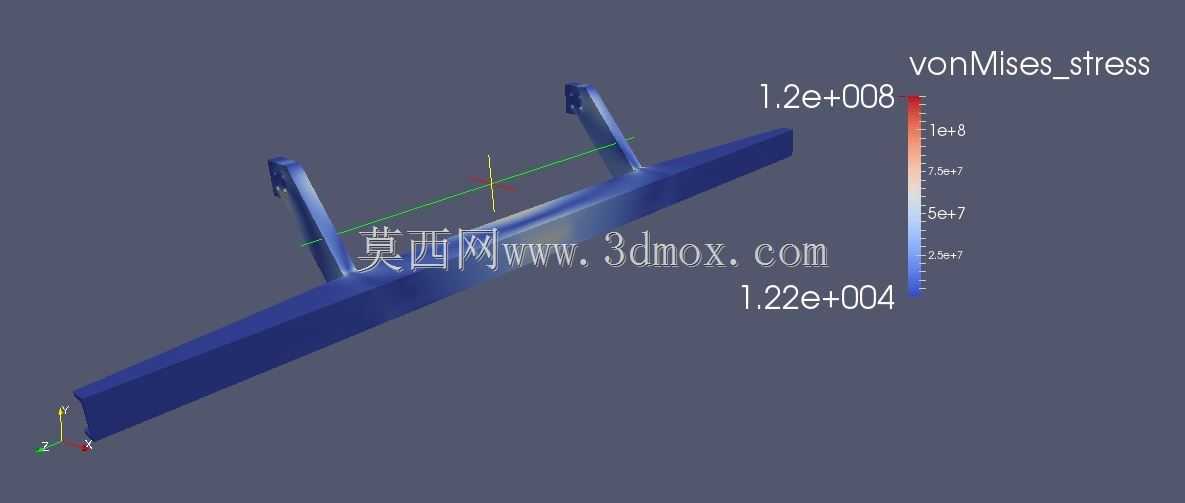

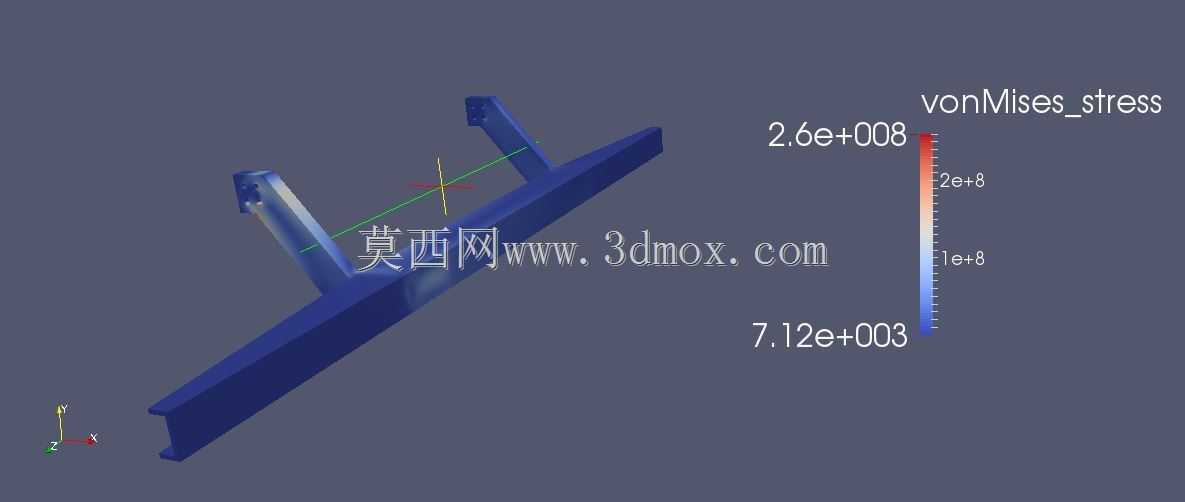

　　从结构设计逻辑来看，整套构件没有采用复杂的异形曲面，全部采用等厚板材加工，核心支撑件厚度设定为40mm，这个厚度是经过多工况受力迭代确定的：在1.2e8Pa到2.6e8Pa的不同应力区间下，40mm厚的支架既不会因为截面过大增加不必要的自重，也不会因为刚度不足出现受力弯折，配套的10mm厚防护板覆盖在支撑件的受力接触面，一方面可以分散局部集中应力，避免硬物直接磕碰损伤主支架，另一方面也能在出现瞬时冲击时，通过微小的弹性形变吸收部分冲击能量。从有限元位移分析结果来看，整套结构在最恶劣的偏载工况下，最大位移量控制在0.000682这个量级，完全在工程允许的形变范围内，不会出现因为结构形变导致的安装错位、卡滞问题。

　　安装边界上，这套结构的水平板上方预留了充足的安装空间，现场安装时不需要额外切割改造，就可以直接固定限位挡块、设备铭牌或者现场照明组件，适配大部分现有输送线、承载平台的安装孔位，不需要对原有设备主体做大规模改动。很多现场改造项目中，施工人员最头疼的就是新构件和原有设备的干涉问题，这套结构在设计时就做了安装避让：支撑件的安装脚位置做了切角处理，避开原有设备的焊缝凸起、连接螺栓头位置，现场安装时只需要匹配对应孔位打膨胀螺栓或者焊接固定即可，不需要额外做现场修配。

　　实际应用中，这类防护结构可以适配矿山输送线的托辊支撑、仓储重型货架的立柱防护、起重设备的端部限位支撑等多个场景，不同场景下只需要调整安装孔位的间距，不需要改动核心受力结构的截面参数。从受力传递路径来看，外部载荷首先接触10mm厚的防护板，通过面接触把载荷均匀传递到下方的40mm厚主支架上，再通过主支架的两个支撑脚把力传导到设备主体的基座上，整个传力路径没有应力集中的锐角拐点，所有受力转角位置都做了R角过渡，从根源上减少了应力集中带来的断裂风险。

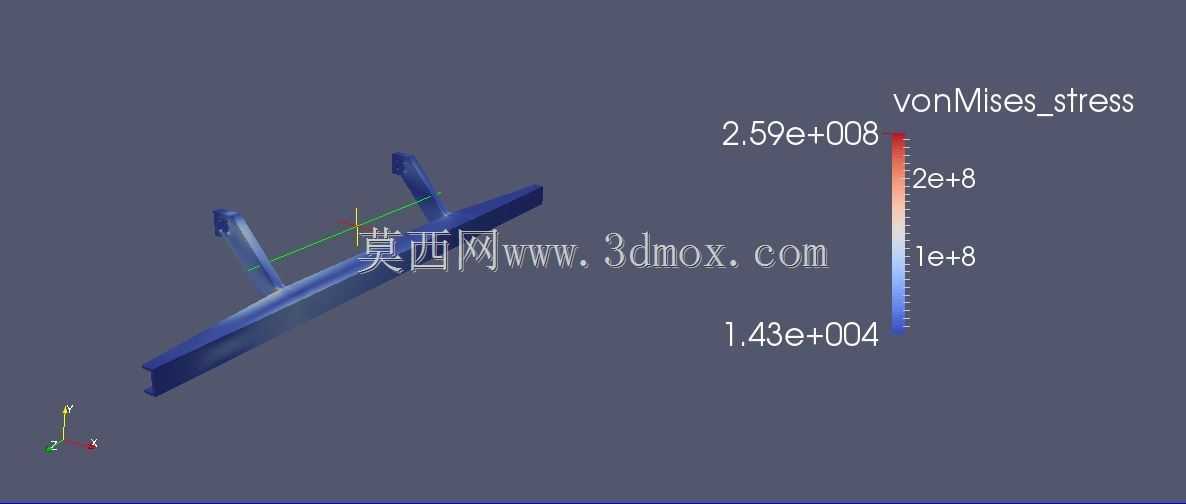

　　很多设计人员在做这类防护结构时，会盲目加大板材厚度，导致整套结构自重过高，反而增加了主承载梁的额外负载，这套结构在设计时做了多轮拓扑优化，在非受力区域做了减重处理，整体质量控制在合理区间，不会给原有设备增加过多的额外载荷。同时结构表面没有多余的凸起结构，后期做防腐喷涂、运维检修时都很方便，不会出现清洁死角积灰、积料的问题，适合在粉尘较多、工况复杂的工业现场长期使用。在做受力校核时，分别模拟了三种不同的负载条件，覆盖了从局部欠载到接近满载的全部工况区间，所有工况下的结构应力都低于材料的许用应力值，安全系数满足工业设备的设计规范要求，不需要额外增加辅助支撑就可以独立完成防护功能。
