车辆底盘欠载防护梁结构设计

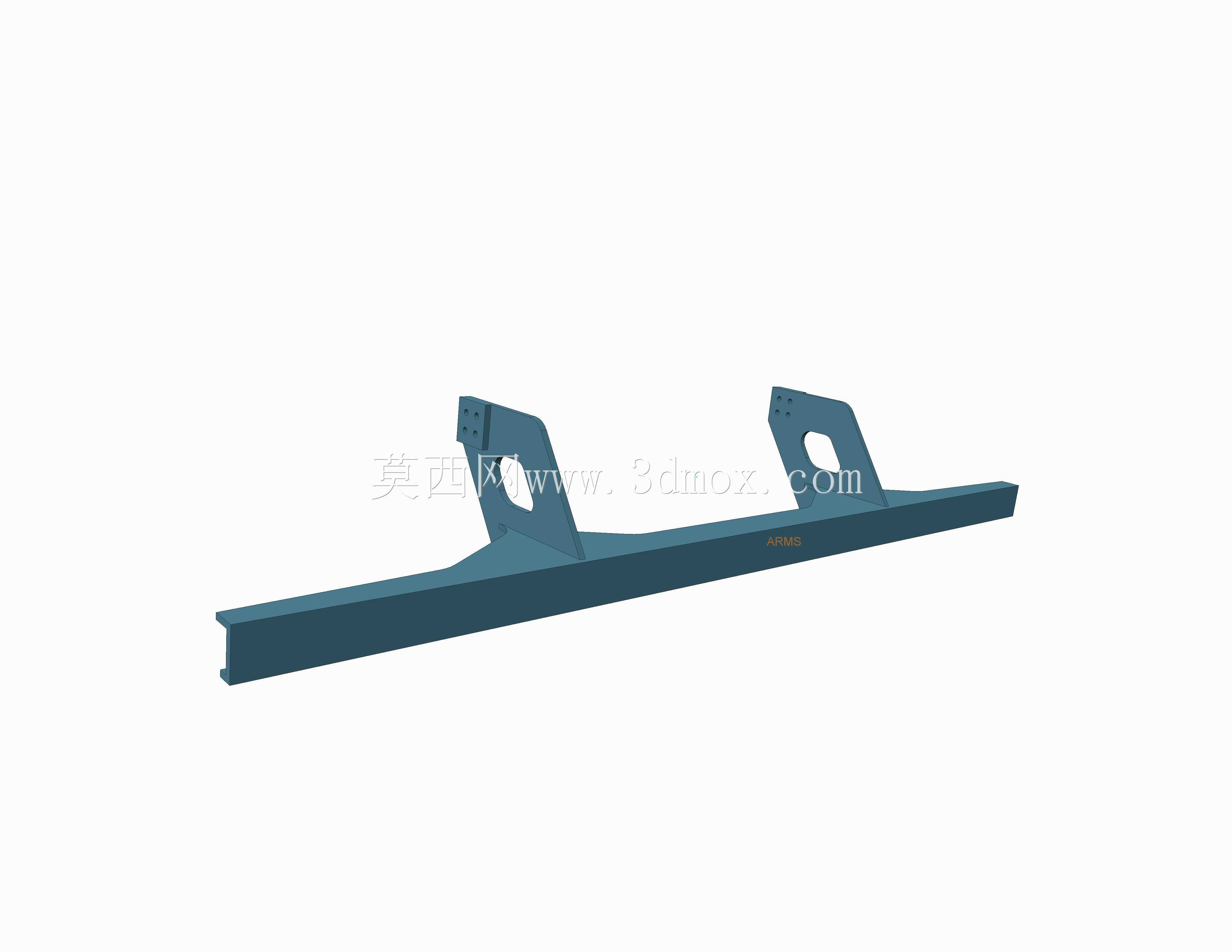

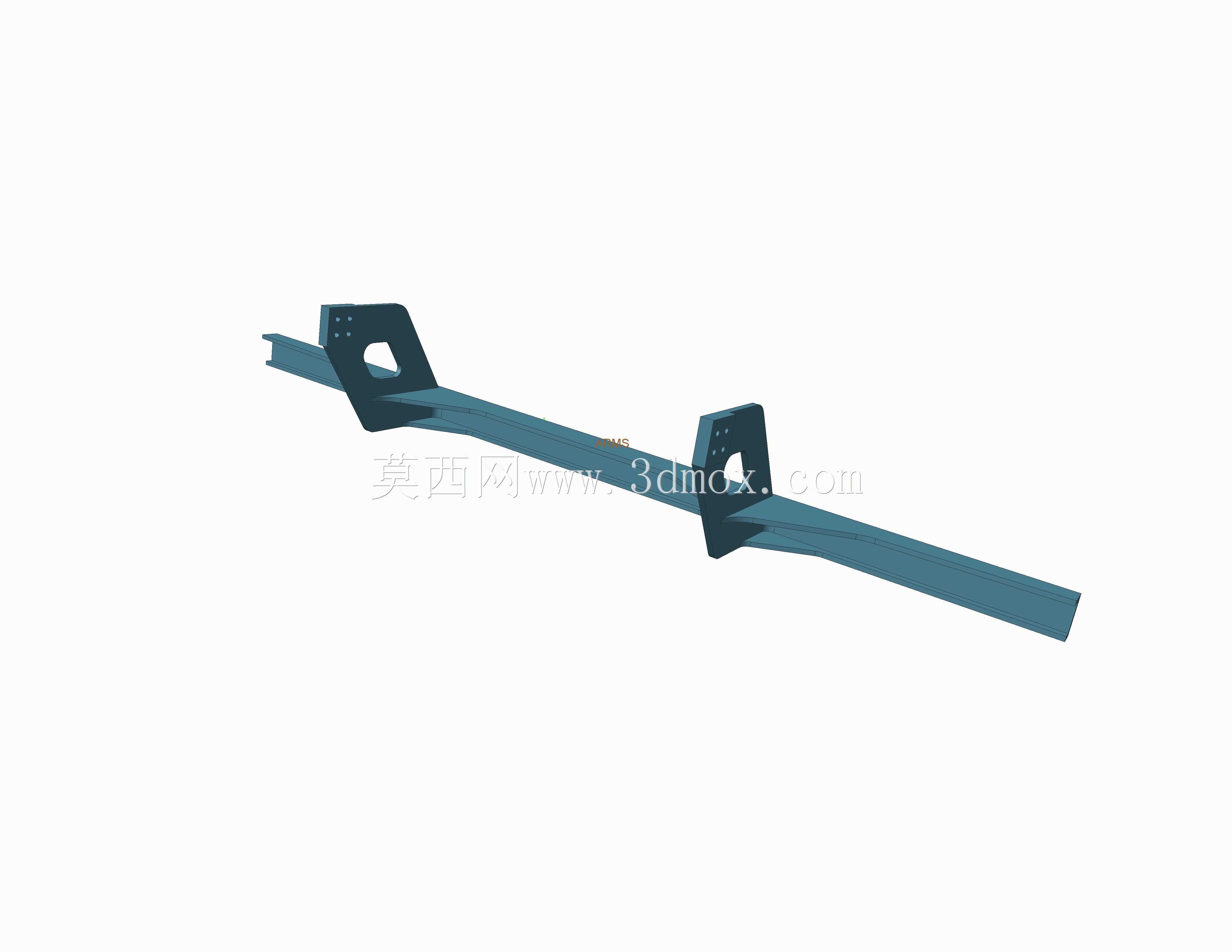

　　在商用车、工程作业车辆的底盘结构设计中，后下部防护构件是被动安全体系里不可或缺的组成部分，欠载防护梁作为这类构件的核心结构，主要承担车辆发生低速追尾碰撞时的能量吸收、阻挡后方小型车辆钻入底盘下方的作用，同时也能在非铺装路面行驶时，降低路面凸起异物对底盘管线、油箱等核心部件的剐蹭损伤。这款防护梁在设计阶段就充分考虑了不同车型底盘的安装适配性，整体采用变截面梁体结构，主体梁身选用热轧型钢作为基础基材，两侧的安装支脚通过一体化折弯成型后与梁身焊接固定，支脚位置预留的螺栓安装孔位按照主流商用车底盘纵梁的孔距标准设计，安装时无需额外对底盘纵梁进行打孔改制，可直接通过高强度螺栓与纵梁下翼面完成固定，

　　安装边界适配宽度覆盖1800mm至2400mm的常见商用车后轮距范围，梁体下边缘距离地面的安装高度控制在400mm至550mm区间，符合道路车辆后下部防护的相关安全规范要求。从功能特性来看，这款防护梁在保证结构强度的前提下做了轻量化优化，整体质量控制在83千克，相比同防护等级的传统等截面钢板焊接防护梁减重约22%，梁体表面做了抛丸后喷塑处理，外观光滑无毛刺，能适应雨雪、扬尘等复杂户外作业环境的防腐蚀需求，支脚部位的加强筋结构设计，让梁体在承受正面碰撞冲击力时，应力能够均匀分散到两侧安装点，避免局部应力集中导致的焊缝开裂问题。在实际应用场景中，这类防护梁不仅适用于常规货运卡车，也可适配自卸车、搅拌车等工程作业车辆，

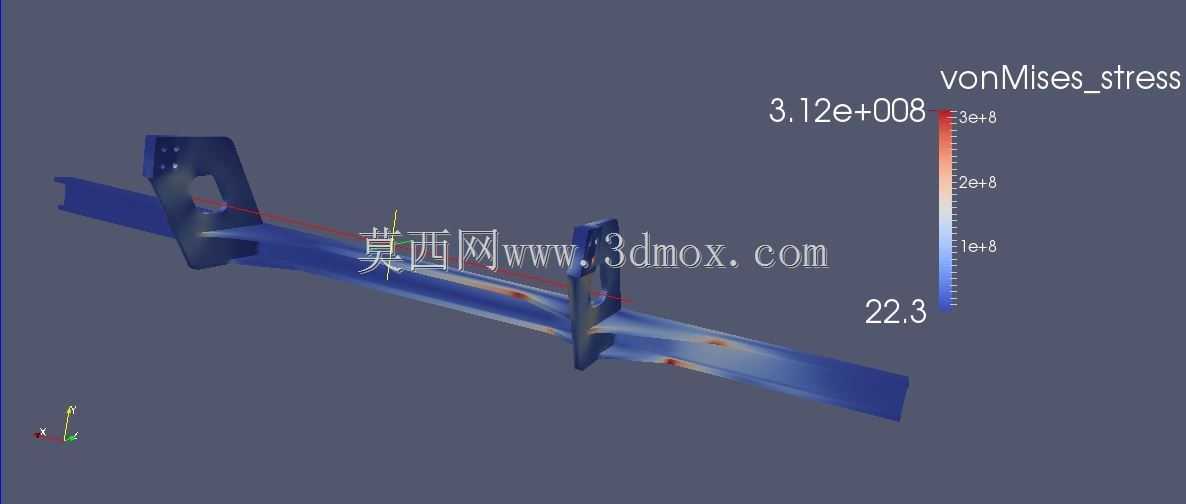

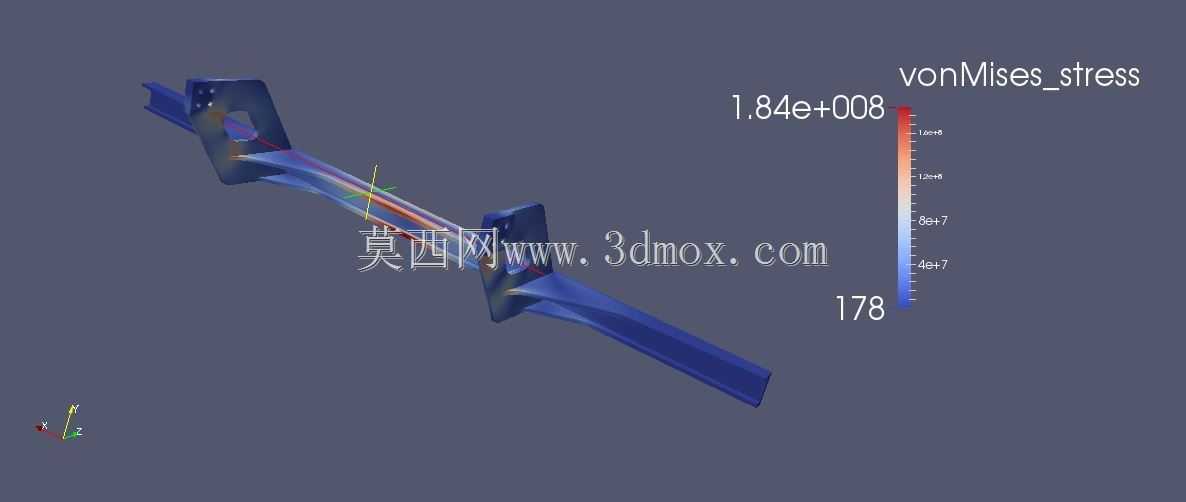

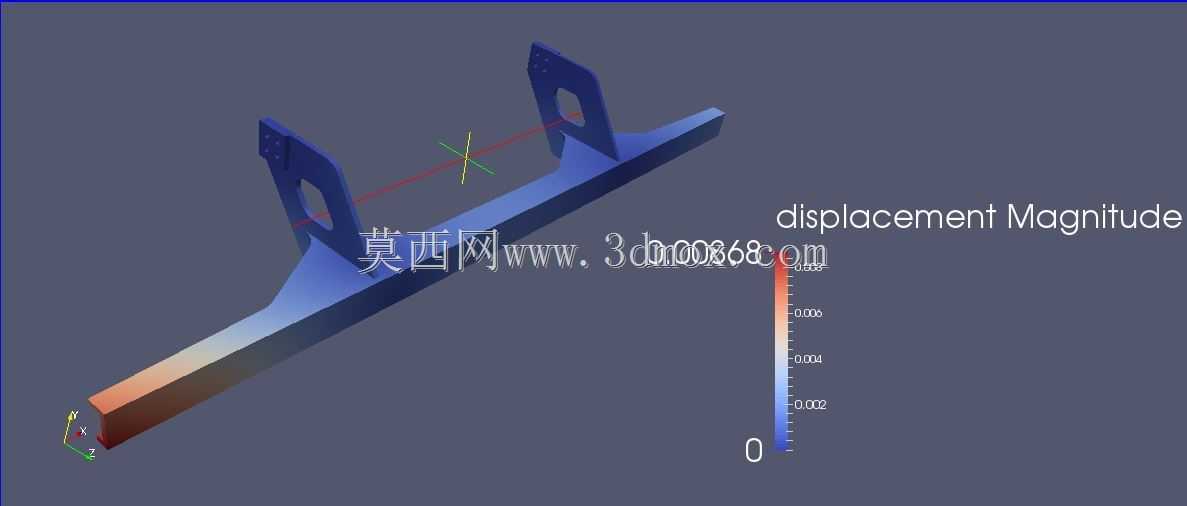

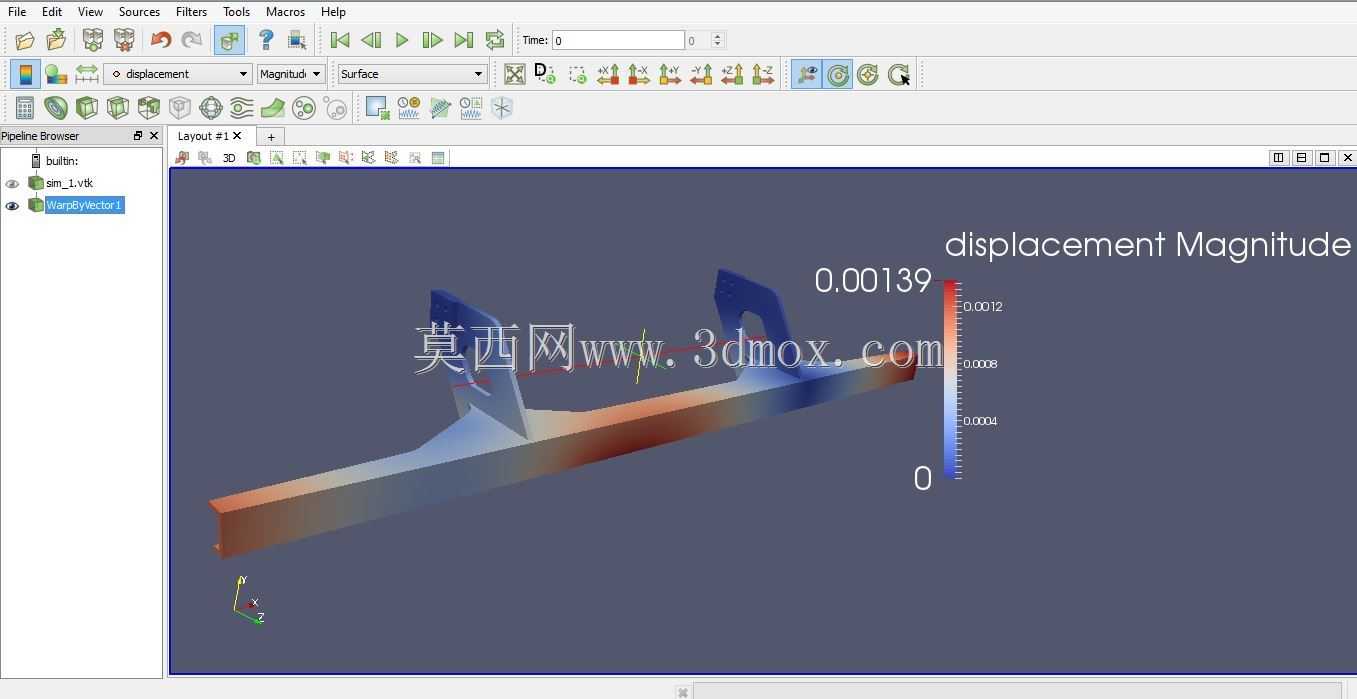

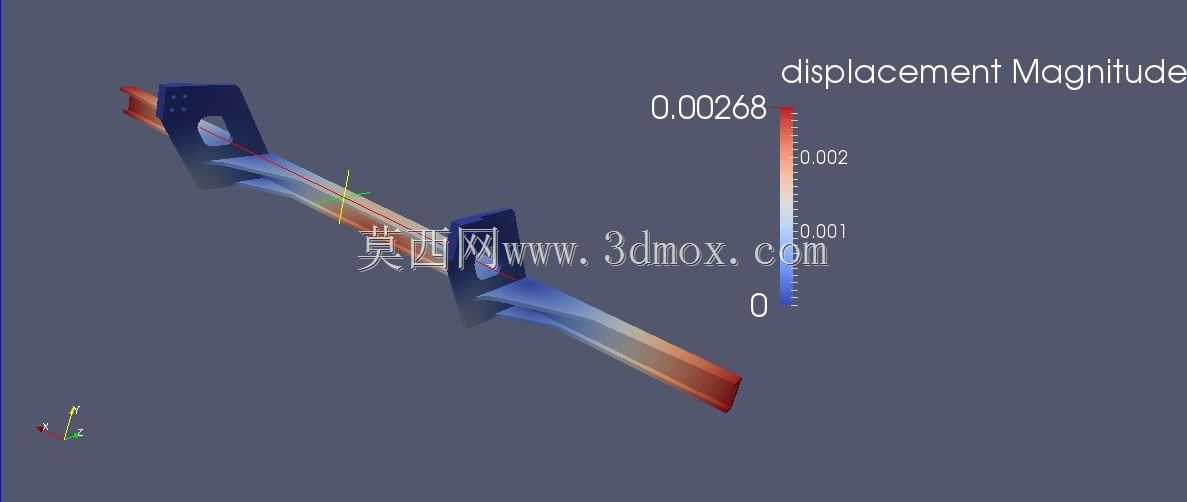

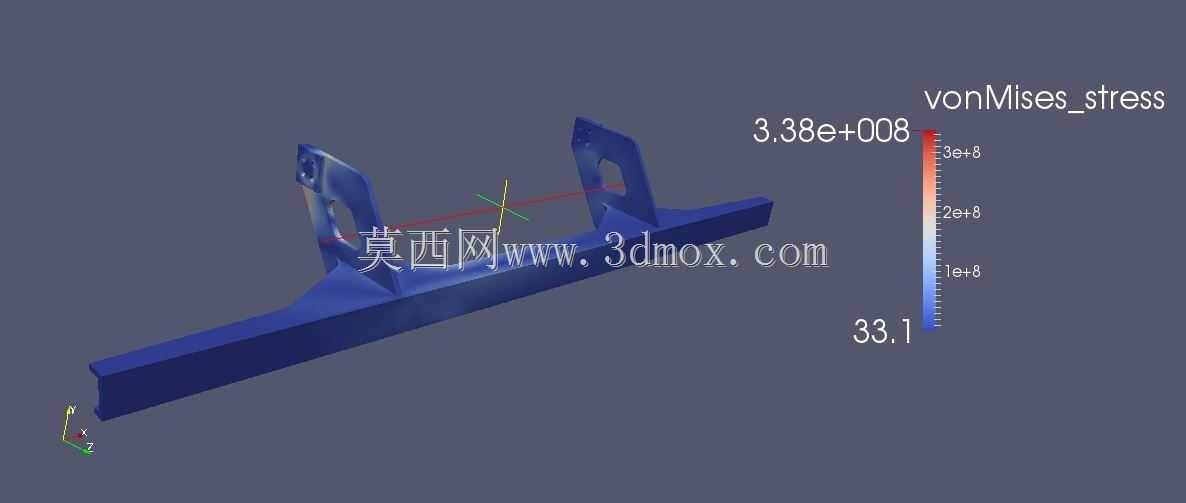

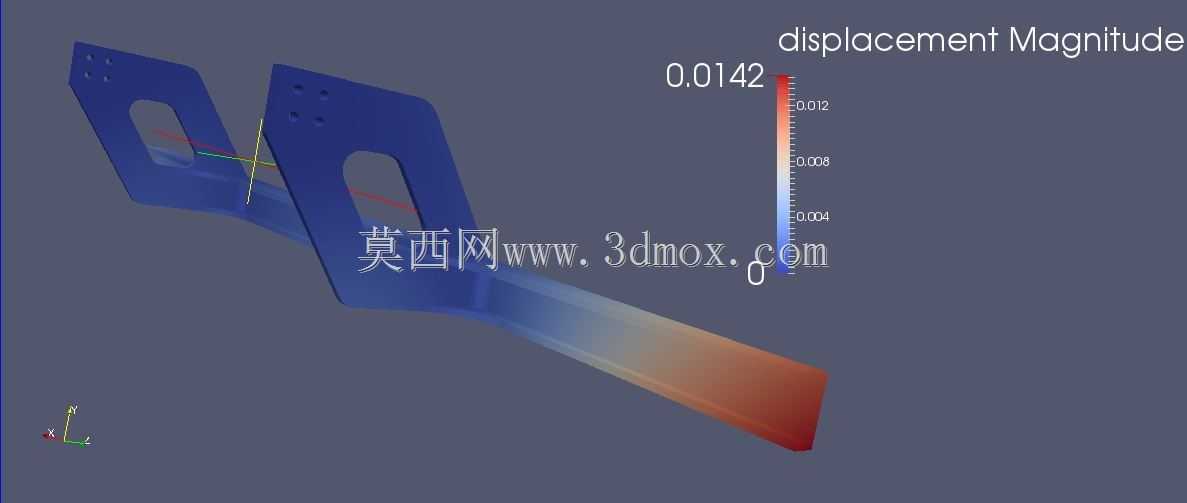

　　部分专用作业车辆在改装底盘上装时，也可通过调整支脚的安装角度，适配不同的底盘离地间隙需求。设计过程中，团队通过有限元仿真对梁体的碰撞受力做了多轮迭代，最初的等截面直梁方案在15km/h低速碰撞仿真中出现了梁体中部弯折量过大的问题，后续通过调整梁身截面高度、在支脚与梁身连接位置增加圆弧过渡结构，最终让梁体在碰撞时的变形模式符合预期，既能够通过可控变形吸收碰撞能量，又不会出现断裂脱落的情况。梁体上预留的辅助安装孔位，还可方便后期加装倒车雷达支架、后示廓灯固定座等附属配件，无需额外在梁体上焊接支架，减少对梁体防腐层的破坏。从安装维护角度来说，这款防护梁的整体结构没有复杂的活动部件，日常使用中基本无需额外维护，

　　仅需在车辆定期保养时检查安装螺栓的紧固力矩即可，若出现轻微碰撞变形，可通过校正后继续使用，维护成本较低。针对部分矿区作业的车辆使用需求，设计时还特意强化了梁体下边缘的抗冲击性能，在梁体下侧增加了局部加厚的耐磨层，能够抵御路面飞石的撞击，避免长期使用后梁体下边缘出现锈蚀穿孔的问题。两侧支脚的开孔采用长圆孔设计，能够补偿底盘制造过程中的尺寸公差，安装时可根据实际纵梁孔位做小范围的位置调整，降低现场安装的适配难度，梁体整体的外形线条流畅，没有突出的尖锐棱角，避免车辆行驶过程中对周边人员、物体造成剐蹭伤害。
