T型分段防护支撑结构件

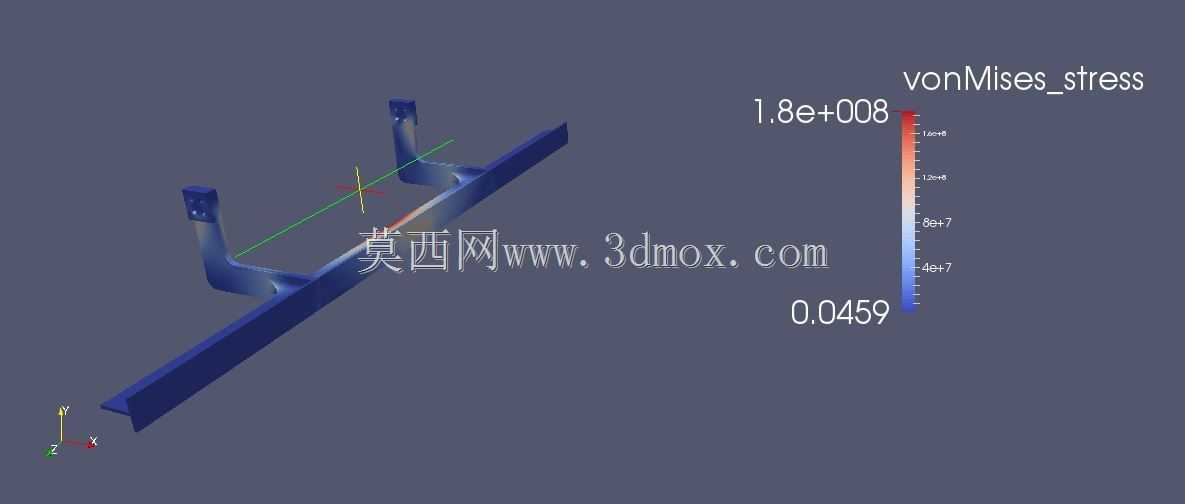

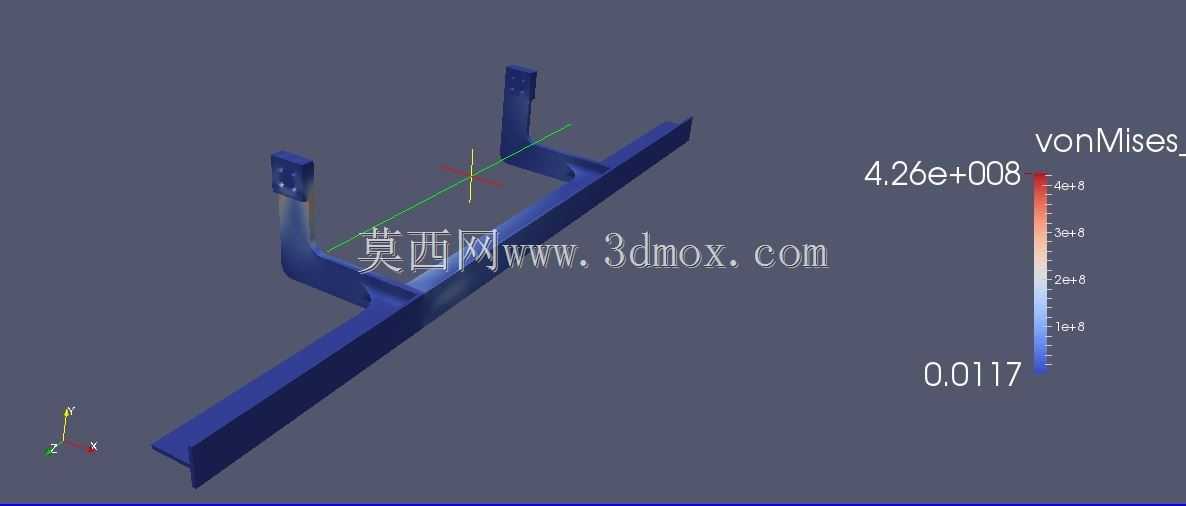

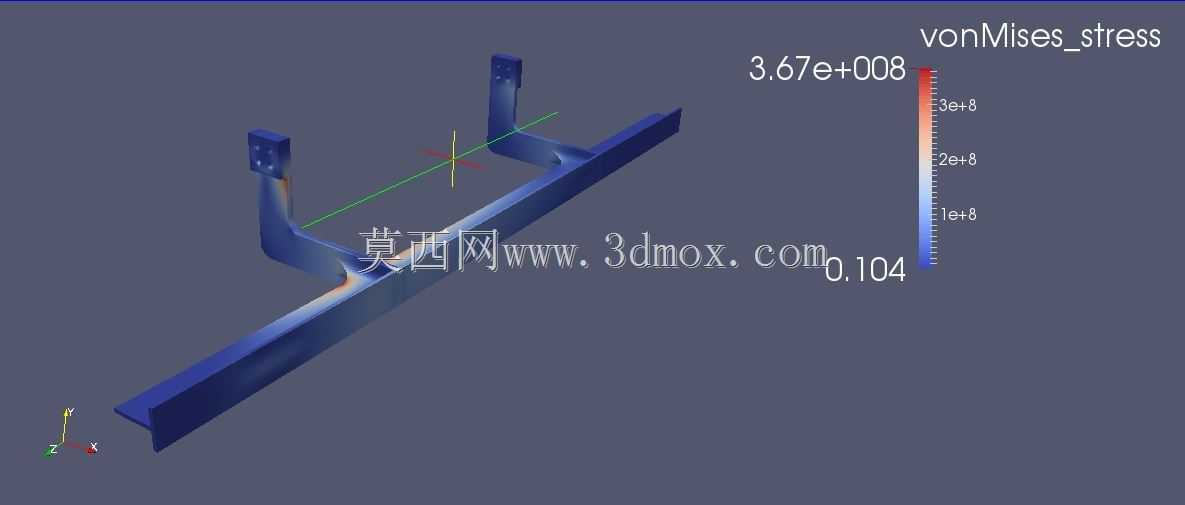

　　这类T型分段防护构件，多应用在工业输送线侧边防护、设备运动区域隔离、轻型桁架辅助防护场景中，核心作用是在不额外增加过多结构重量的前提下，形成连续的物理防护边界，避免作业过程中异物侵入设备运行区间，同时也能对设备侧边的薄弱管线、型材结构形成侧向支撑，降低外力磕碰带来的结构变形风险。从结构受力的仿真结果能看出，设计阶段已经针对构件的受力分布做了对应优化，最大应力集中区域控制在安装座与主横梁的连接过渡位置，整体应力水平处于常规结构钢材的许用应力范围内，不会出现常规直角连接带来的应力突变断裂问题。

　　设计上采用分段式的T型截面布局，主横梁沿防护走向布置，两个向上的支脚作为安装固定端，支脚端部预留了对应的安装孔位，可直接通过螺栓与设备主体框架、侧边安装基面完成固定，不需要额外设计转接连接件，能大幅降低现场安装的调整工作量。T型截面的选型本身就兼顾了两个方向的抗弯性能，沿横梁长度方向的垂直载荷可以通过翼缘部分分散应力，侧向的磕碰载荷也能通过腹板传递到整个安装基面，相比等重量的矩形管或者角钢结构，这种截面的防护构件在侧向抗冲击性能上有明显优势，同时整体重量更轻，不会给设备主体框架带来额外的负重负担。

　　从安装边界来看，两个安装支脚的间距是根据常规设备侧边的安装孔位间距做的适配设计，支脚的高度控制在刚好能避让设备侧边的突出管线、接头的尺寸，不会和设备上已有的元器件产生安装干涉，主横梁的长度覆盖了两个安装点之间的全部防护区间，分段式的设计也意味着如果需要更长距离的防护，可以直接将多个同规格构件沿长度方向拼接，拼接位置只需要对齐端部的安装基准即可，不需要做额外的切割或者焊接加工，适配不同长度的防护需求。构件的所有棱边都做了圆弧过渡处理，没有尖锐的直角毛刺，一方面能避免安装过程中划伤作业人员，另一方面也能减少应力集中点，提升构件的抗疲劳性能，在长期受振动的设备场景下使用时，不会因为棱边的应力集中产生裂纹扩展。

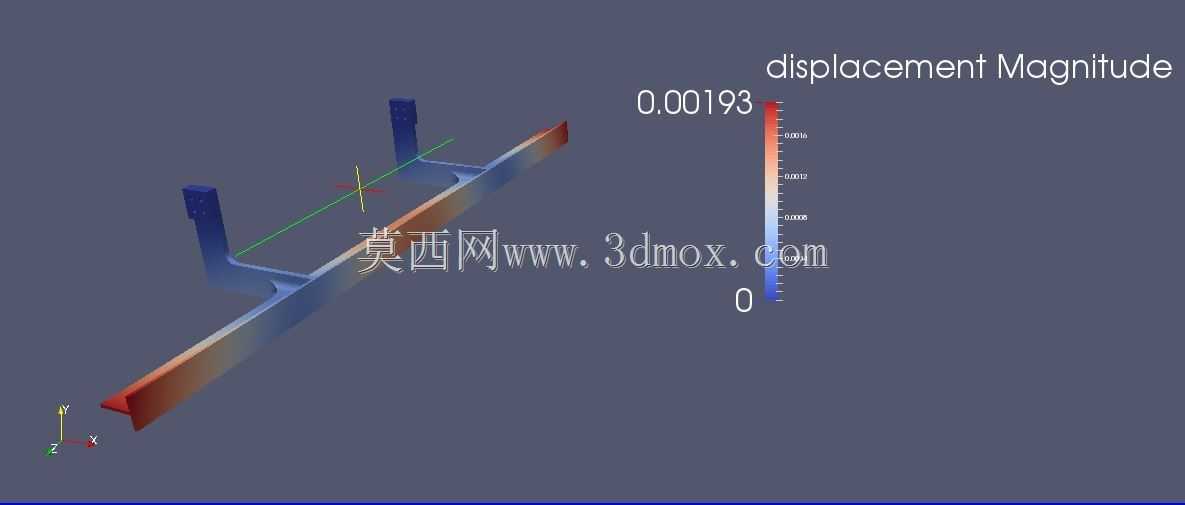

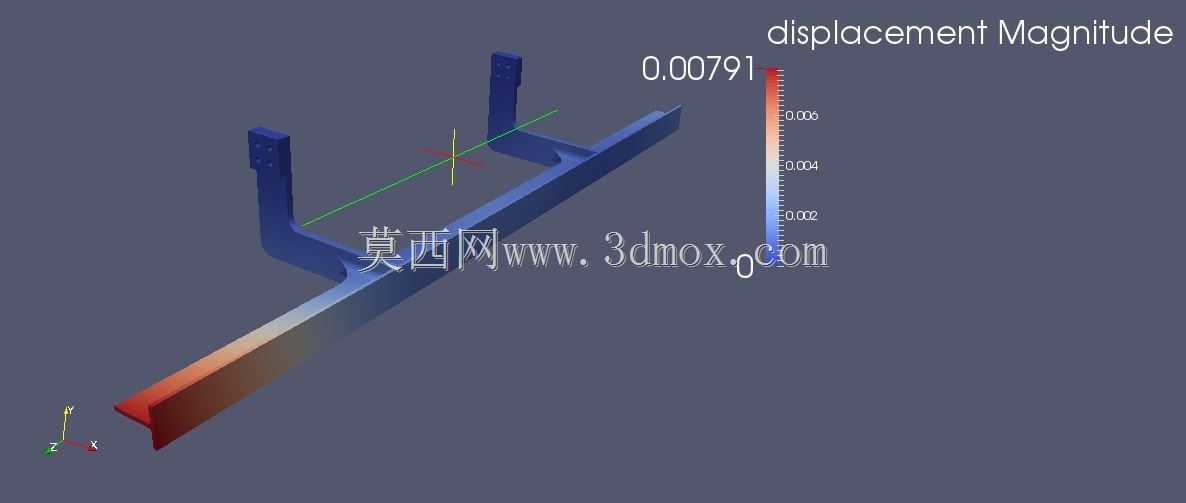

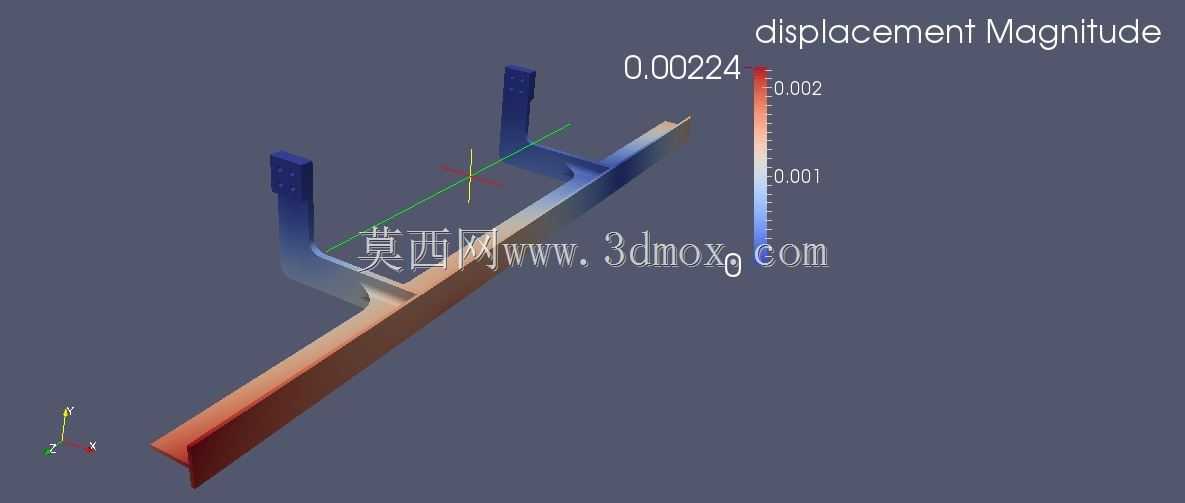

　　实际应用中，这类防护构件不需要做额外的表面处理就能直接使用，若应用在有腐蚀介质的场景，也可以在构件表面做喷塑或者镀锌处理，不会影响结构本身的安装精度。和传统的整体式焊接防护架相比，这种分段式的T型构件运输成本更低，单个构件的尺寸小巧，不需要占用过大的运输空间，现场安装时也不需要大型吊装设备，单人就能完成搬运和固定作业，后期维护更换也十分便捷，哪个位置的构件出现变形损坏，只需要拆卸对应位置的螺栓更换单段构件即可，不需要拆解整个防护结构。在结构刚度匹配上，设计时已经考虑了常规工业场景下的侧向冲击载荷，比如作业过程中工具意外磕碰、物料轻微剐蹭的情况，构件的变形量控制在弹性变形范围内，外力撤除后能自动恢复原有形态，不会出现永久变形导致防护失效的问题。两个安装支脚和主横梁的连接位置做了加厚过渡处理，这个位置是整个构件受力最复杂的区域，既要传递支脚的安装固定力，也要承受主横梁传来的弯曲和扭转载荷，加厚的过渡段能有效降低这个位置的应力水平，从仿真云图也能看出，除了过渡区域的应力峰值，其余位置的应力都处于较低水平，整体的材料利用率更高，没有多余的冗余结构，真正实现了轻量化和结构强度的平衡。
