HSP接头杯B精密金属连接构件

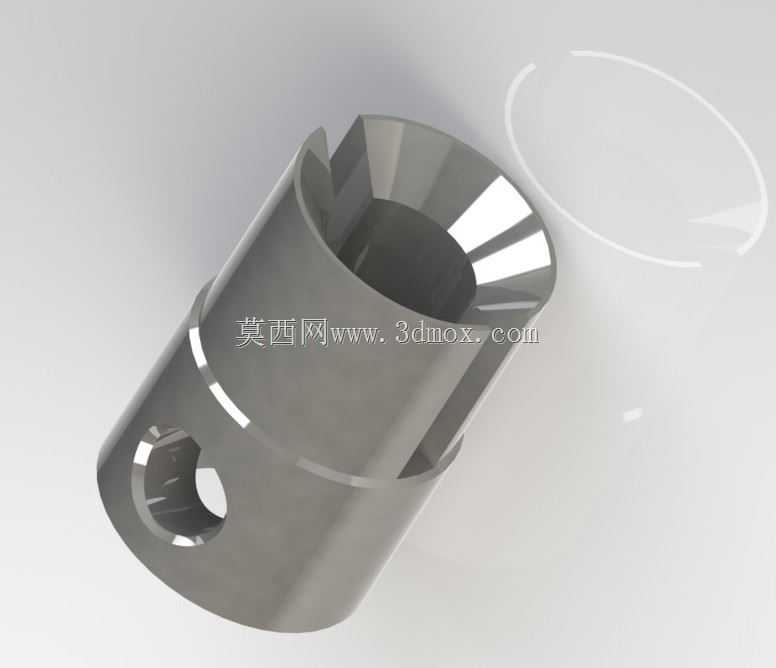

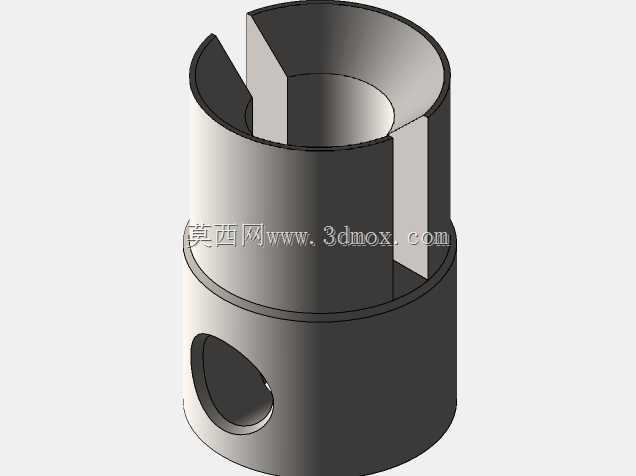

　　在流体输送管路、小型动力传输系统以及快换工装对接场景中，这类杯状接头构件是实现管路快速对接、介质密封导通的核心基础零件，日常在气动控制回路、小型液压支路、实验设备流体管路以及模型动力系统的油路、气路连接段都能见到这类构件的身影，它承担着管路端部对接、介质导流、连接位限位防脱的实际作用，避免管路对接处出现介质渗漏、连接松脱、对接错位的问题。从结构设计来看，该接头杯采用整体式中空筒体结构，主体为等径圆柱段设计，一端做了内锥面扩口处理，这个锥面结构是对接时的导向与密封贴合面，能够在对接公头插入时自动导正中心，无需反复调整对位角度，降低现场装配的对位难度，锥面的角度经过匹配计算，能够和对接端的密封面形成线性压紧贴合，

　　在低压输送场景下无需额外加装密封垫片就能实现可靠密封，减少装配时的零件数量。筒体侧壁开设的径向通孔是锁位结构的安装位，装配时锁销或者钢珠可以穿过该孔卡入对接件的环形卡槽内，实现轴向位置的锁定，避免工作过程中受管路拉扯、介质压力冲击出现接头脱开的情况，通孔的位置经过尺寸链校核，既保证锁止件有足够的卡入深度，又不会穿透内壁影响介质流通的通道完整性。筒体端部开设的轴向缺口是周向防转结构，对接时可以和对接端的凸台配合卡合，传递周向扭矩，避免接头在受扭转力的时候出现相对转动，导致密封面错位或者锁止结构失效。设计过程中优先考虑了装配的便捷性，整体外圆采用统一的基准尺寸，加工时可以一次装夹完成外圆、内孔、锥面的精加工，

　　减少装夹次数带来的形位公差累积，内孔的流通直径经过通径匹配，和对接管路的通径保持一致，避免接头处出现通径缩口导致介质流动阻力增大，在输送带微小杂质的流体时也不容易出现积堵的问题。外圆表面做了光滑过渡处理，没有尖锐的棱角，既避免装配时划伤操作人员，也减少了应力集中的位置，提升零件在受交变载荷时的结构强度。从安装边界来看，该接头杯的安装空间只需要满足筒体本身的外径尺寸即可，径向没有突出的法兰或者凸耳结构，适合在安装空间紧凑、管路排布密集的场景下使用，轴向对接时只需要预留对接件的插入行程空间，不需要额外的旋转操作空间，相比传统的螺纹接头，在狭小空间内的装配效率更高，也不会出现螺纹旋合时密封带缠绕不当导致的渗漏问题。实际使用中，

　　这类接头杯常和配套的公接头、锁止套配合使用，组成快换接头组件，能够实现管路的快速插拔对接，在需要频繁更换管路支路、快速切换工装介质通路的场景下，能够大幅减少管路拆装的时间，降低维护操作的难度。结构设计时也充分考虑了加工工艺性，所有的机加工面都采用常规的车削、钻削工艺就能完成加工，不需要特殊的定制刀具，适合批量生产时控制加工成本，壁厚设计均匀，既保证了足够的结构强度承受管路内的介质压力，也不会因为壁厚过大导致零件重量增加，在轻量化要求较高的移动设备、模型动力系统中使用也不会带来额外的重量负担。内壁的过渡位置都做了圆角处理，减少介质流动时的湍流产生，降低介质流动过程中的压力损失，同时也避免直角位置长期受介质冲刷出现磨损，延长零件的使用寿命。锁位孔的边缘做了倒角处理，既方便锁止件的装配，也去除了钻孔产生的毛刺，避免毛刺脱落进入介质通路造成下游元件的堵塞或者卡滞。端部的缺口采用对称设计，装配时不需要区分周向对位方向，任意角度都能和对接端的凸台卡合，进一步降低装配的操作要求，即使是没有经验的操作人员也能快速完成对接操作，不会出现对位错误导致的装配失效。
