双靶位摆动式射击训练靶架结构

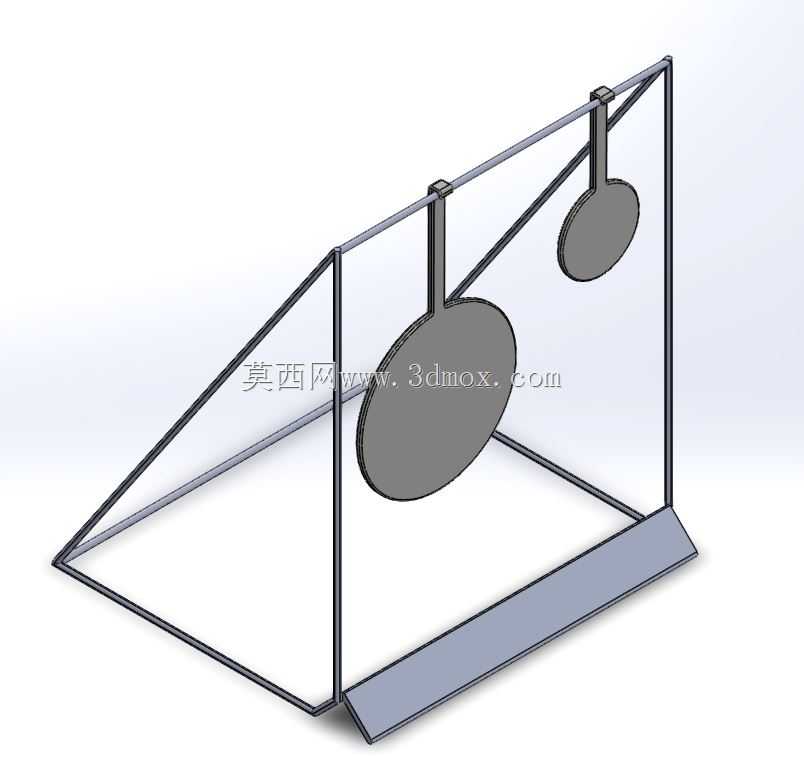

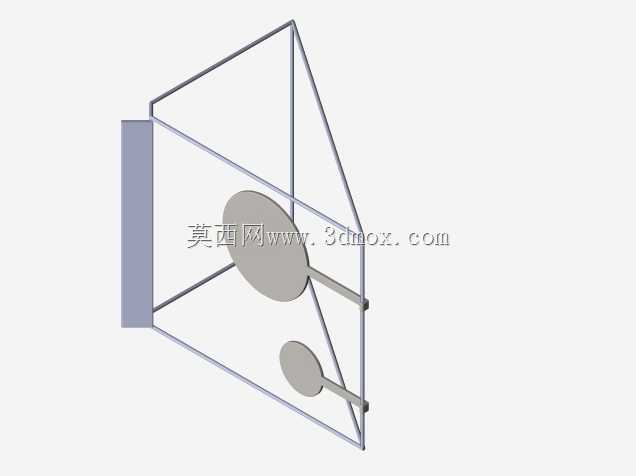

　　这套双靶位摆动式射击训练靶架，主要面向民用射击练习、气枪竞技训练场景设计，整体采用框架式落地结构，无需额外打膨胀螺栓固定地面，放置在平整硬质地面即可投入使用，适配室内射击馆、户外临时训练点的快速部署需求。从结构功能来看，靶架采用三角形侧支撑搭配矩形底框的组合形式，侧支撑的斜向杆件直接抵消靶标受冲击产生的侧向倾覆力矩，底框采用通长平板式结构，增大与地面的接触面积，即使在连续射击产生的振动下，也不会出现架体移位、侧翻的问题。两个悬挂式靶标采用独立吊臂安装，吊臂与顶部横梁采用间隙配合的铰接结构，当弹丸击中靶面时，靶标可绕铰接点做自然钟摆运动，既能够直观反馈命中效果，也能通过摆动耗散结弹冲击能量，避免刚性连接导致的架体焊缝开裂、

　　连接件松动问题，同时摆动的靶标也可模拟动态目标的训练场景，提升训练的实战适配性。设计过程中优先考虑了使用安全性与维护便捷性，靶面采用5.5mm厚度的金属板材制作，能够承受常规气枪弹丸的反复冲击，不会出现被击穿、变形凹陷过度的问题，吊臂与横梁的铰接位置采用无润滑的间隙配合结构，长期户外使用也不会因为积尘、锈蚀出现卡滞，不需要频繁加注润滑脂维护。两个靶位采用高低错位布置，靠前位置的大尺寸靶标对应基础射击训练的瞄准需求，靠后高位的小尺寸靶标对应精度射击训练需求，使用者不需要调整架体位置，就可以完成不同距离、不同靶面尺寸的训练科目切换。从安装边界来看，整套架体的底框长度控制在常规训练位的安全间距范围内，宽度不超过单人射击位的占用空间，

　　架体总高度适配常规站立、跪姿射击的瞄准线高度，不需要额外垫高或者挖坑埋设，部署时只需要将架体放置在预定位置，确认底框完全贴合地面无翘曲即可投入使用。结构杆件全部采用标准金属型材拼接，所有连接位置采用可拆卸的紧固件固定，长途转运时可以快速拆解为杆件、靶面、紧固件几部分，收纳后可以放入普通车辆后备箱，转场运输十分便捷。在细节处理上，靶架的所有杆件端部都做了钝边打磨处理，避免安装、搬运过程中划伤操作人员，底框的平板边缘做了折边加强，既提升了底框的抗弯刚度，也避免薄钢板边缘的快口造成安全隐患。铰接位置的吊臂采用上窄下宽的变截面结构，上端铰接处做收窄处理减小摆动阻力，下端与靶面连接的位置做加宽处理，增大与靶面的连接接触面积，避免长期受冲击出现连接位置的板材撕裂问题。这套靶架的结构没有复杂的传动、电控部件，全部采用纯机械结构实现靶标的摆动反馈，故障率极低，即使在无供电的野外训练场景也可以正常使用，适配多种训练环境的使用需求。
