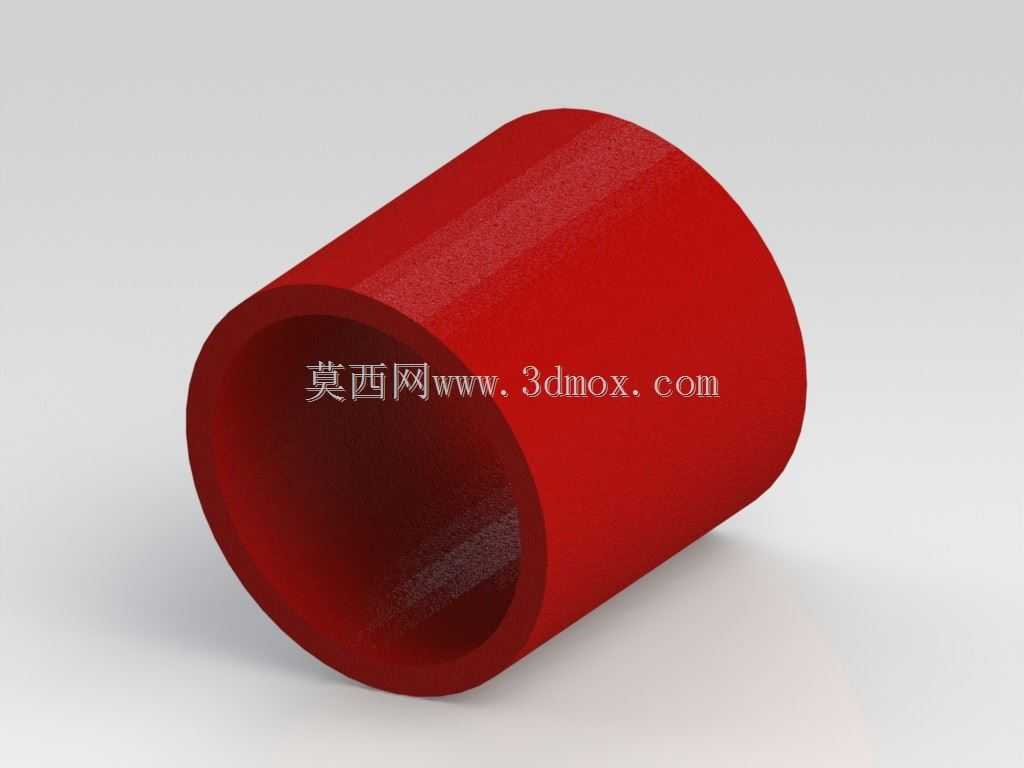

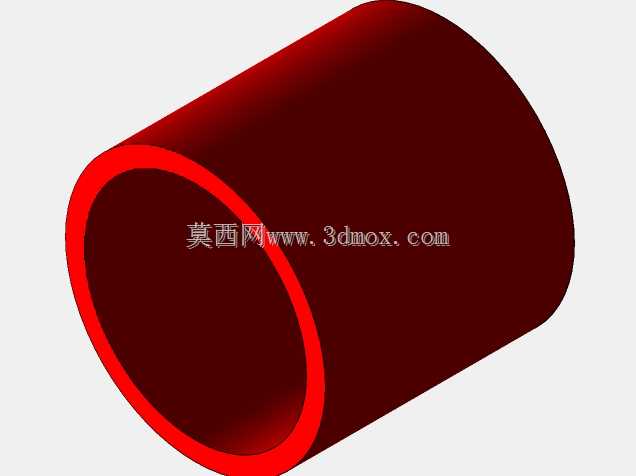

下亚系列直通式外部空气过滤筒体结构

　　在气动系统、小型内燃机组装以及需要洁净进气的通用机械配套场景里，这类直通式外部过滤筒体是气源预处理环节的基础元件，很多现场做设备改造或者小型动力单元集成的时候，不会直接选用集成在阀组上的微型过滤件，反而会选这种独立外置的筒体结构，主要是考虑到后期更换滤材、清理积尘的便利性，不用拆解周边的管路和阀件就能完成维护，对于野外作业、扬尘较大的工况来说，这种设计能大幅降低日常运维的工作量。从结构设计逻辑来看，整个筒体采用等径直筒的形态，没有做变径或者异形的腔体，首先是加工环节的工艺性更好，不管是采用工程塑料注塑成型，还是后续做金属材质的衍生版本，直筒结构的脱模、机加工难度都更低，批量生产的时候尺寸一致性更容易控制，

　　不会因为异形结构导致壁厚不均，在承受进气负压或者脉冲反吹的压力波动时，筒壁的应力分布更均匀，不会出现局部应力集中导致的开裂问题。筒体两端的接口没有做额外的快插凸台或者螺纹结构的预留，是考虑到不同安装场景的管路适配需求，现场安装的时候可以根据实际的管路通径，在两端粘接或者卡箍对接对应规格的接头，不用受预设接口尺寸的限制，不管是接硬质PVC风管还是橡胶波纹软管，都能通过标准卡箍实现密封固定，安装边界的灵活性更高，不需要针对特定机型做专属的接口定制，适配性覆盖5b、5T、5SC等多个规格的配套机型。从功能实现的角度，整个筒体作为滤材的承载腔体，内部可以填充对应精度的过滤棉、玻纤滤层或者活性炭滤料，空气从筒体一端进入之后，

　　在直筒腔体内沿轴向流动，整个截面的流速分布均匀，不会出现异形腔体内的局部流速过快导致滤材局部过早堵塞的问题，滤材的有效过滤面积能得到充分利用，相比带折流结构的过滤器，这种直通结构的进气阻力更小，对于进气压力损失要求严格的小型动力设备来说，能减少进气损耗，保证设备的动力输出效率。实际选型配套的时候，需要注意筒体的外径和安装空间的匹配，因为是外置安装的部件，要预留出轴向的抽拉空间，方便后期更换内部滤材的时候不用拆卸整个筒体的固定结构，只要松开一端的卡箍就能抽出内部的滤材组件，维护操作的空间要求更低，很多设备在布局的时候会把这类过滤器安装在机身侧面的开放位置，就是利用了直筒结构维护便捷的特点。另外筒体的壁厚设计做了均衡考量，

　　既不会因为壁厚过大导致整体重量超标，增加安装支架的负载，也不会因为壁厚过薄导致日常搬运、安装过程中出现磕碰变形，外壁做光滑处理没有多余的加强筋或者凸台，一方面是减少外壁积尘的死角，日常清理的时候直接擦拭就能完成清洁，另一方面光滑的外壁也方便做标识粘贴，标注更换周期、滤材规格等运维信息。在气动控制系统的气源处理环节，这种外置过滤筒体通常会安装在空压机进气口或者精密调压阀的前端，先过滤掉空气中的大颗粒粉尘、柳絮等杂质，保护后端的精密气动元件不会被颗粒物刮损，相比集成在气源处理三联件上的小型过滤器，这种大容积的直通筒体容尘量更大，在扬尘较多的车间、户外施工场景下，维护周期能延长三到四倍，减少频繁更换滤材的停机时间。做三维建模的时候，整个筒体的同轴度公差是重点控制的参数，如果两端的安装面同轴度偏差过大，安装对接管路的时候会出现管路别劲的问题，长期使用会导致管路接头处漏气，甚至因为应力持续作用出现管路断裂的故障，所以建模的时候要严格保证筒体内外壁的同轴度，两端的端面要和筒体轴线垂直，保证对接密封面的贴合度。另外筒体的内壁要做光滑处理，不能有明显的注塑合模线或者凸起，避免滤材安装的时候被内壁的毛刺刮破，导致过滤失效，内壁的粗糙度控制在合适的范围，也能减少气流沿壁面流动的时候产生的紊流噪音，提升设备运行的静谧性。
