巴哈赛车排气系统间隔隔垫结构设计

　　这款排气间隔隔件是巴哈越野赛车排气系统中的核心密封承压部件，主要应用在排气歧管与中段消音组件的连接法兰面之间，也可适配同规格多缸小型内燃机的排气接口密封场景，在越野赛事的高负荷工况下承担着密封高温废气、补偿连接面形位公差、缓冲排气系统振动冲击的多重作用。巴哈赛车的运行场景多为非铺装越野路面，行驶过程中动力总成会伴随整车产生持续的高频振动，排气系统本身在工作时会承受数百摄氏度的高温废气冲刷，同时连接法兰面会因为不同部件的热胀冷缩产生微量的相对位移，普通的平面密封垫片很容易在交变应力下出现压溃、开裂或者密封失效的问题，导致废气泄漏，不仅会影响发动机的排气背压稳定性，还可能因为高温废气泄漏引燃周边的线束或者隔热层，带来安全隐患。

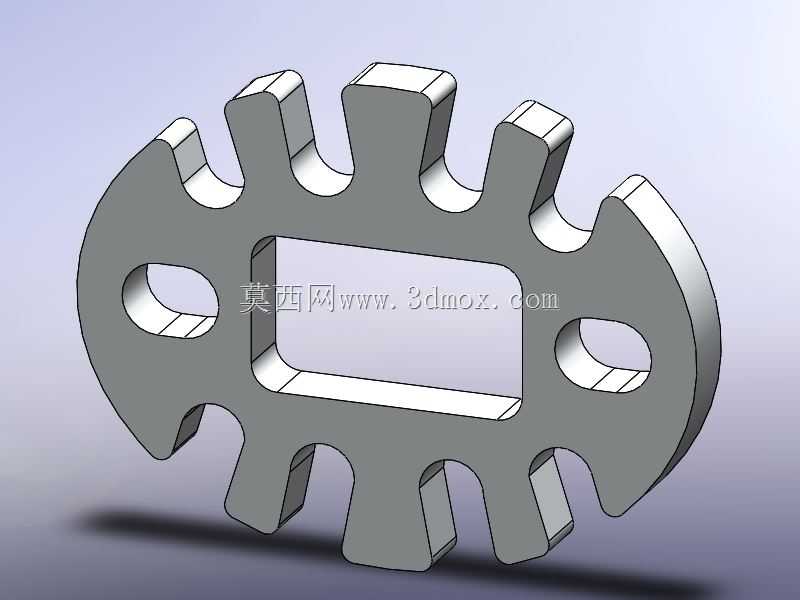

　　这款隔件在设计时没有采用常规的整圈平面垫片结构，而是结合排气接口的法兰轮廓做了适配性的齿形外轮廓设计，周向分布的凸齿结构刚好可以卡入法兰面的对应定位槽内，安装时不需要额外的定位销就能完成快速对位，避免装配过程中垫片移位导致的密封面压合不全问题。隔件中心开设的矩形通腔完全匹配排气道的流通截面，不会对废气的流通产生额外的节流阻力，能保证排气顺畅，维持发动机设计的排气背压区间，避免因为排气不畅导致的动力输出下降。隔件左右两侧对称设置的两个腰型安装孔，是为了适配法兰面上的连接螺栓位置，腰型孔的设计预留了一定的安装调整余量，可以补偿法兰面加工时的孔位公差，以及高温工作状态下不同部件热膨胀带来的孔位偏移量，避免螺栓因为热应力出现剪切断裂的问题。

　　隔件的厚度是结合法兰面的压紧行程、密封材料的压缩回弹率综合确定的，当连接螺栓按照规定扭矩拧紧后，隔件的压缩量可以控制在合理区间，既可以填满法兰面的微观加工凹坑实现静态密封，又能在发动机运行产生振动时，依靠自身的回弹性能持续补偿两个法兰面之间的微量开合，维持动态密封效果。周向的齿形结构除了定位作用之外，还可以在隔件受压时提供均匀的形变空间，避免整圈结构受压时出现应力集中导致的局部过度压溃，让整个密封面的压紧力分布更加均匀，不会出现局部压力不足导致的废气泄漏点。在实际装配场景中，这款隔件不需要额外涂覆密封胶，依靠自身的结构形变就能实现可靠密封，能大幅提升赛事维修环节的拆装效率，在野外赛事的应急维修场景下，不需要复杂的工具就能完成更换，

　　适配巴哈赛事快节奏的维修需求。设计过程中还充分考虑了隔件的受力边界，当排气系统出现异常的反向冲击压力时，比如发动机回火产生的瞬时高压，隔件的齿形结构可以分散瞬时冲击力，不会因为局部压力过大出现碎裂失效，提升了部件的抗冲击能力。隔件的外轮廓完全贴合法兰的安装边界，不会突出到法兰外侧，也不会向内侵入排气通腔，既避免了突出部分被高温废气烤焦碳化，也不会因为通腔缩小影响排气效率。
