科幻影视道具达勒克造型结构设计

　　本次设计的达勒克造型实体，核心面向影视道具制作、科幻主题展陈、IP衍生周边开发等应用场景，在结构设计阶段充分兼顾了展示还原度与实体加工的可行性。从实际用途出发，该造型既可以作为主题展馆的静态展示装置，也可通过内部预留的安装空间加装动力模块，改造为可移动的互动道具，适配漫展、主题乐园、影视拍摄等不同场景的使用需求。

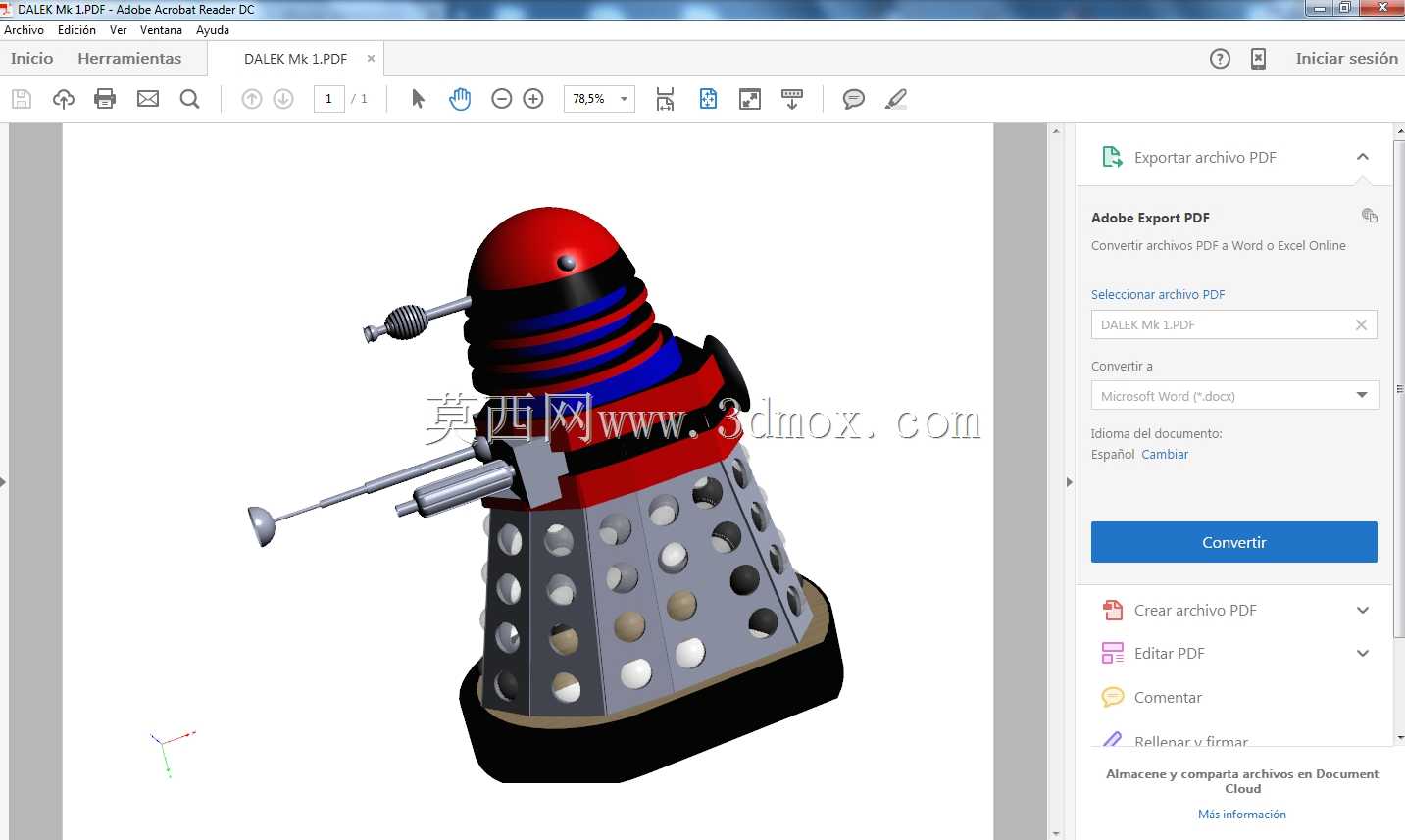

　　设计过程中首先对经典达勒克的外观特征做了结构拆解，将整体分为顶部半球形操控舱、中部环形饰段、下部多孔裙座、底部行走基座四个独立装配模块，每个模块之间设计了止口定位结构，既方便后期拆分喷涂上色，也能在运输过程中拆解收纳，降低整体包装尺寸。顶部半球结构采用等壁厚设计，壁厚取值参考常规树脂3D打印与玻璃钢翻模的工艺要求，控制在3-4mm区间，半球表面预留了传感器安装孔位，若改造为可动版本，可直接在孔位加装视觉识别模块、声光效果组件，无需二次破坏壳体结构。半球与中部环形段的连接采用卡扣加定位销的组合方式，装配后无外露连接缝，保证外观的整体性。

　　中部环形饰段采用红蓝分层的环形凸台结构，每一层凸台的拔模角度设置为1.5度，完全适配注塑、树脂打印等多种加工工艺的脱模要求，不会出现倒扣卡模的问题。侧面伸出的机械臂结构做了分体设计，臂杆与端部操作头之间设置了旋转阻尼关节，可根据展示需求调整臂杆的伸展角度与朝向，关节处的阻尼力矩经过测算，调整后可保持固定姿态，不会出现自行垂落的问题。机械臂与主体的连接采用法兰式固定，法兰盘隐藏在裙座上部的内侧，从外部看不到固定螺丝，保证外观还原度。

　　下部多孔裙座是整个结构的承重核心，裙座外壁的圆形孔洞并非单纯装饰，每个孔洞的深度都控制在5mm，既保留了经典外观的视觉特征，又不会因为孔洞过深降低壳体的结构强度，孔洞的排布按照等距阵列规则设置，相邻孔洞的中心距保持一致，加工时可直接走阵列刀路，减少编程工作量。裙座内部预留了电池仓、控制板的安装位，安装位周边设计了M3规格的螺丝柱，可直接固定标准尺寸的控制元件，不需要额外做安装支架。裙座与底部基座的连接采用嵌入式结构，基座内部预留了行走轮组的安装空间，若作为静态摆件使用，可直接安装配重块降低整体重心，避免摆放时出现倾倒问题；若改造为可动版本，可直接在预留空间安装麦克纳姆轮组与驱动电机，不需要对壳体做二次切割改造。

　　整体外形尺寸的设计充分考虑了常规室内展陈的空间边界，整体高度控制在1.2米左右，底部基座直径控制在0.6米，占用的地面空间不超过0.3平方米，可直接放置在常规展台上，不需要额外定制超大尺寸的承载平台。所有外部棱边都做了R2-R3的圆角处理，避免在展会等人流密集场景下剐蹭观众，符合公共展示道具的安全要求。结构设计阶段还做了整体的重心校核，将重心位置控制在底部基座上方1/3总高度处，即使受到轻微外力碰撞也不会轻易倾倒。

　　在细节处理上，所有外露的金属质感部件都预留了后期电镀或者金属贴纸粘贴的基准面，基准面的平面度控制在0.1mm以内，保证后期表面处理的贴合效果。不同模块的拼接缝位置都设置在外观的视觉暗区，即使存在微小的拼接误差，也不会影响整体的视觉效果。针对小比例周边衍生的需求，整个结构的所有特征都做了等比例缩放验证，最小特征尺寸不小于0.5mm，即使缩小到10厘米高度的桌面摆件尺寸，也不会出现特征丢失、打印失败的问题，可直接适配不同尺寸的加工需求。
