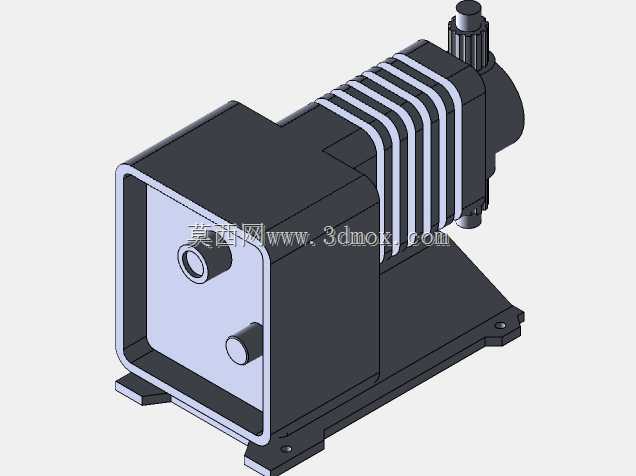

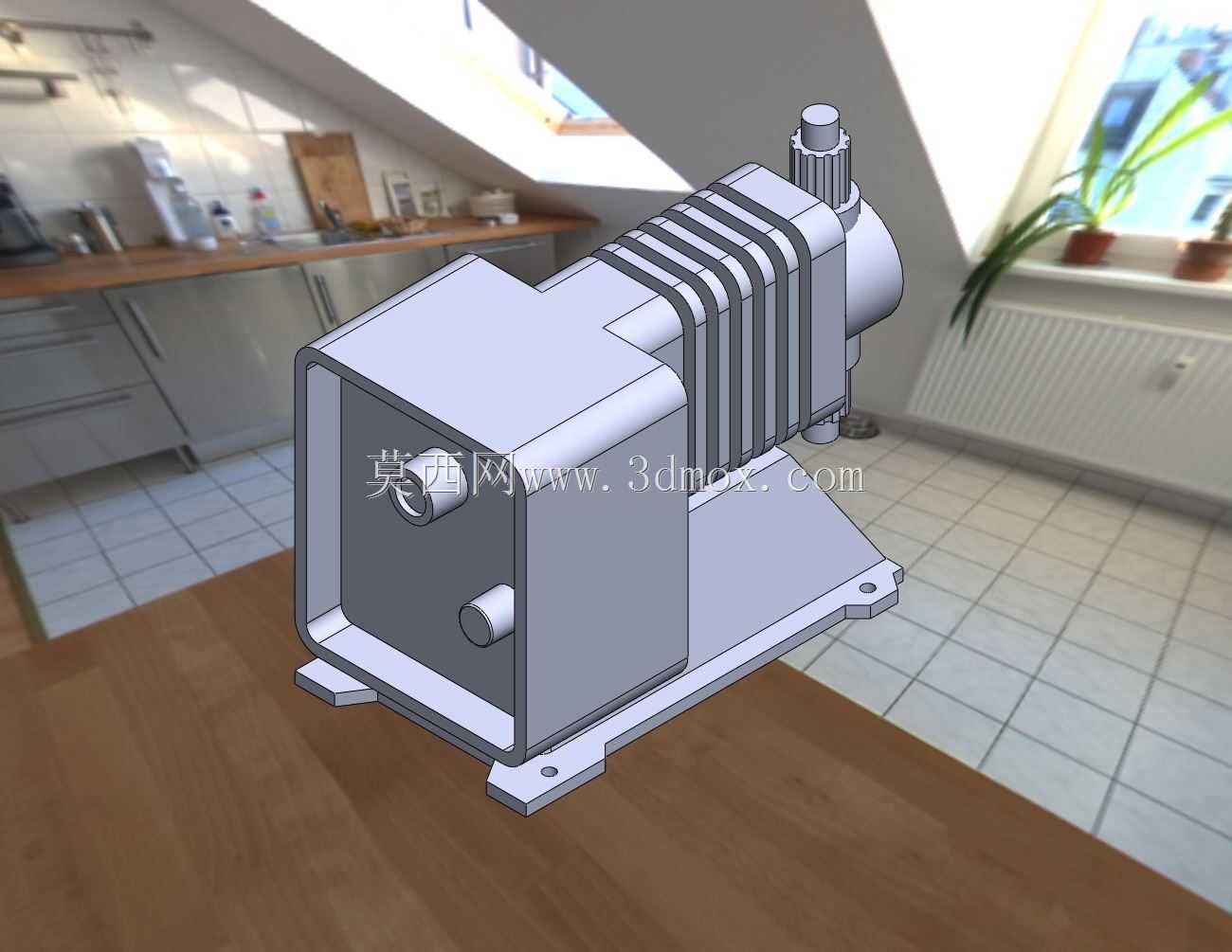

　　做流体管路系统设计的工程师大多接触过这类带脉冲计量功能的射流泵结构，它和常规容积式计量泵的应用场景有明显区分，更多用在小流量、低压损的流体配比、药剂投加、小流量工况的流量核验环节，比如小型净水设备的药剂投加管路、实验室小型流体试验台的流量计量支路、农业滴灌系统的肥液配比单元，都能见到这类结构的身影。它不需要额外的外置动力驱动，依托管路自身的流体压差就能完成流体的抽吸、混合与流量计量，相比带电机驱动的计量泵，整体结构没有运动密封件，长期运行不存在密封磨损泄漏的问题，维护成本极低，适合对可靠性要求高、不方便布置供电线路的管路场景。

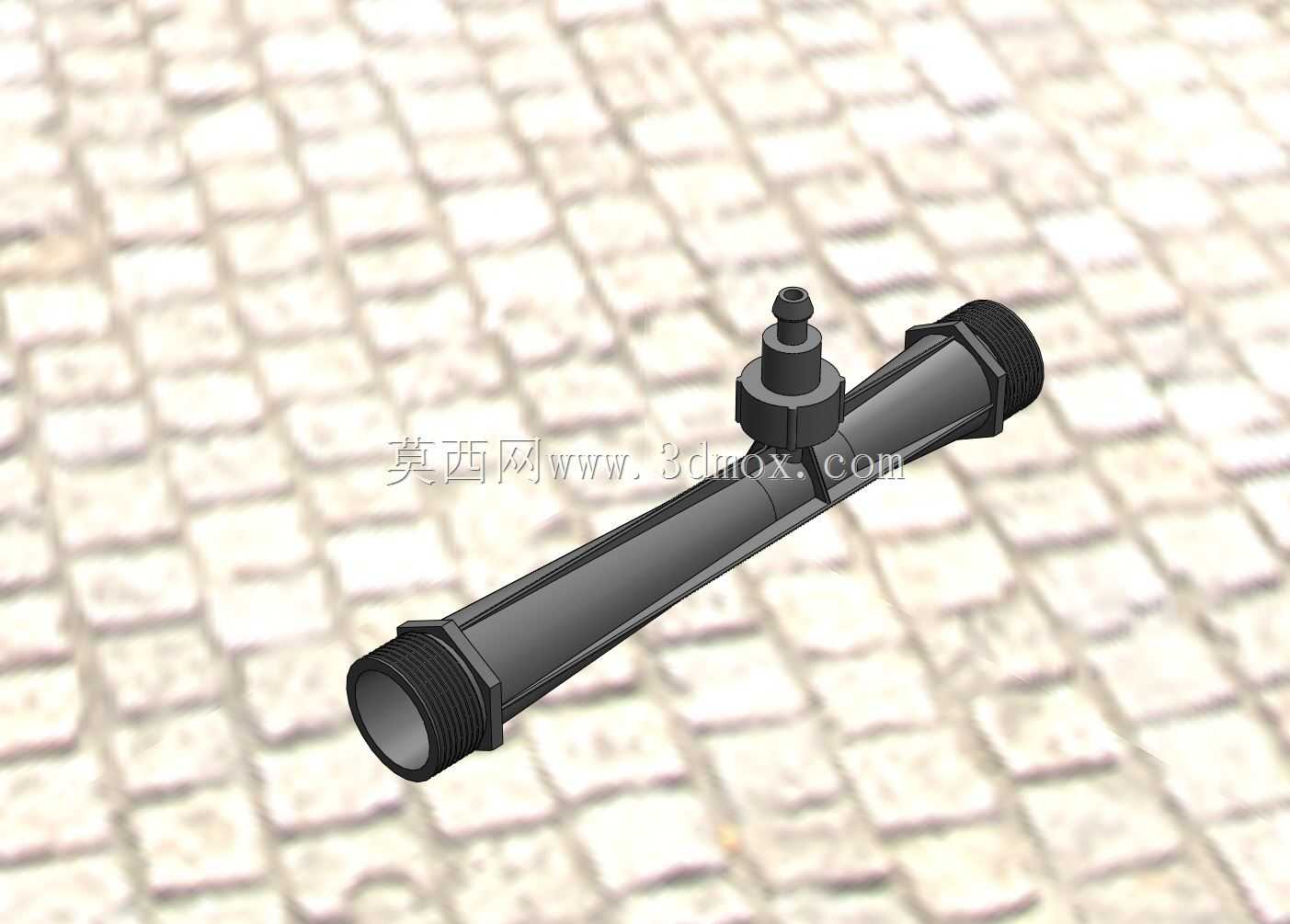

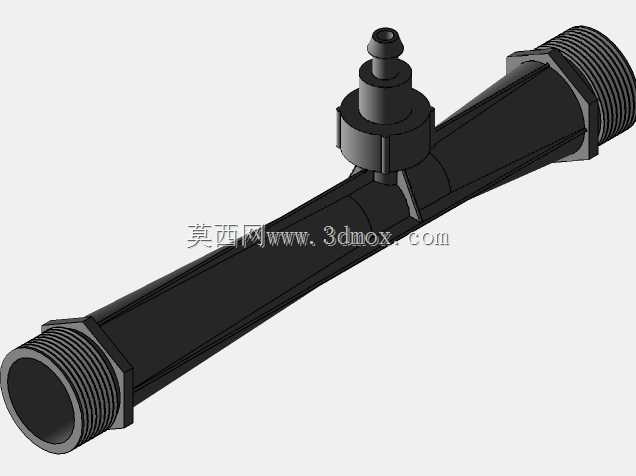

　　从结构设计逻辑来看，这个泵体采用了经典的文丘里射流结构，主体为长直的等径管段，两端设计了标准外螺纹接口，能直接和同规格的低压流体管路对接，不需要额外加工过渡接头，安装时只需要在管路对应位置预留和泵体长度匹配的安装空间，两端螺纹缠绕密封生料带后拧入管路接头即可，安装边界非常清晰，不需要额外设置支撑支架，依靠管路自身的连接强度就能完成固定，适合在紧凑的管路布局中使用。管身中部凸起的接口是负压抽吸口，接口采用了阶梯式的快插兼容结构，既可以对接软管做插接密封，也可以通过外接转接头连接硬管，抽吸口的内部流道和文丘里管的喉道位置直接连通，当主流体从泵体一端流入，经过喉道位置时流速提升形成局部负压，就能从抽吸口吸入需要配比的第二种流体，在后续的扩散管段完成两种流体的充分混合，同时喉道位置的压力波动和流体流量存在固定的线性对应关系，通过在抽吸口或者主流道位置加装压力检测元件，就能换算出实时的流体流量，实现脉冲式的流量计量功能，不需要在管路上额外加装独立的流量计，进一步压缩了管路系统的整体成本与安装空间。

　　在实际建模过程中，这类结构的流道设计是核心要点，喉道的直径、收缩段的锥角、扩散段的锥角都需要匹配对应的工作流量范围，锥角设计过大会导致流道内部产生紊流，提升压损同时降低计量精度，锥角设计过小则会导致泵体整体长度过长，挤占安装空间。这个模型的外形结构做了等壁厚的加强筋设计，管身外侧的纵向凸起筋条既可以提升泵体的结构强度，降低塑料材质注塑成型时的缩水变形概率，也能在安装时提供受力点位，方便用扳手夹持完成螺纹拧紧操作，不会因为夹持力过大导致管身变形。两端的螺纹接口采用了通用的管螺纹标准，和常规民用、工业低压流体管路的接头规格完全兼容，不需要定制特殊接头，选型替换时的通用性很强。

　　从实际使用的工况适配来看，这类结构的泵体对流体的洁净度有一定要求，不适合输送含大颗粒杂质的流体，否则容易堵塞喉道位置导致负压失效、计量不准，在实际系统设计时通常会在泵体的进水端加装40目以上的过滤装置，拦截大颗粒杂质。它的工作压力范围通常在0.1-0.6MPa的低压区间，刚好覆盖大部分民用供水、小型工业循环管路的压力范围，不需要额外做减压处理就能直接安装使用。相比其他类型的计量泵，它的流量计量精度会随管路压力的波动产生小幅偏差，因此更适合对计量精度要求在5%以内的工况，比如净水设备的阻垢剂投加、园艺灌溉的肥液配比、小型冷却系统的防冻液加注这类场景，完全能满足使用要求，同时成本仅为电动计量泵的十分之一不到，性价比优势非常明显。建模时需要注意内部流道的顺滑过渡，不能出现台阶或者锐角，否则会在流道内部产生涡流，带来不必要的压力损失，同时也会影响流量和压力的线性对应关系，降低计量的准确性。
