实木折叠式晾晒被架结构设计

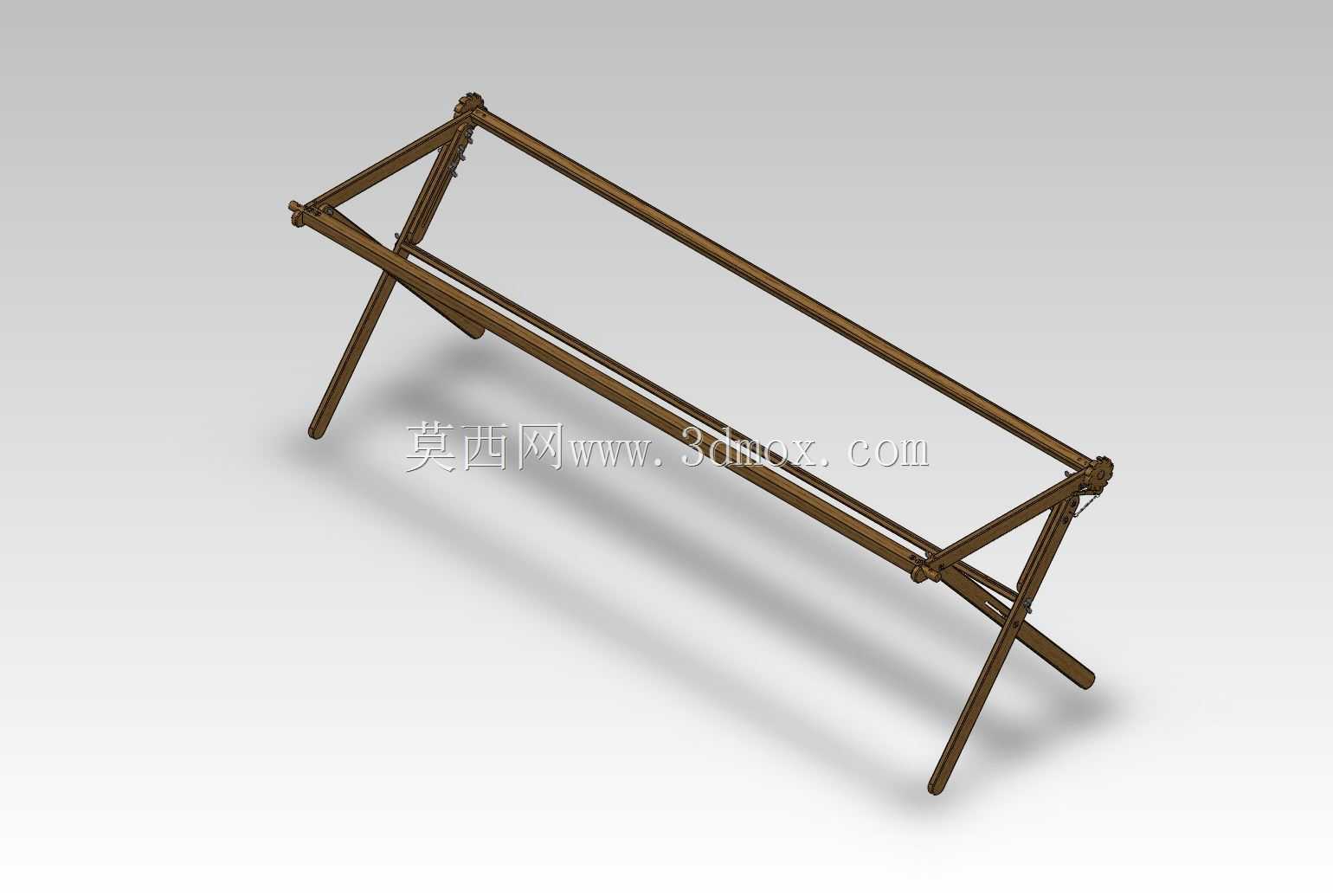

　　日常居家场景中，大件被褥的晾晒一直是不少家庭的痛点，普通小型晾衣架的承载能力、展开跨度都无法满足厚棉被、冬被的摊开晾晒需求，这款实木折叠被架正是针对这类民用晾晒场景开发的实用结构，完全采用实木杆件加工制作，所有构件的尺寸参数均参考民用日常使用的实际需求设定，没有冗余的装饰性结构，整体以实用功能为核心设计导向。从结构组成来看，整个被架采用交叉铰接的X型支撑腿作为承重基础，两侧支撑腿之间通过横向实木杆件做刚性连接，保证两侧支撑结构的同步性，避免单侧受力出现侧翻风险；上部的晾晒承载面由多根平行的实木长杆组成，杆件之间预留均匀间隙，既可以保证被褥放置时的通风透气性，提升晾晒效率，也能减少整体结构的自重，降低实木材料的用量。

　　支撑腿与上部承载框架之间采用铰接连接结构，不需要使用时可以将两侧支撑腿向内收拢，整体折叠后呈细长杆状，占用的储物空间极小，可以轻松放置在阳台角落、门后或者床底位置，解决了固定式晾晒架长期占用空间的问题。在功能特性上，这款被架的整体展开长度适配常规家庭棉被的幅宽，能够将整条棉被完全摊开平铺，避免被褥折叠晾晒导致的内部潮气无法散出的问题；支撑腿的展开角度经过反复校核，整体重心落在支撑腿围成的矩形支撑面中心区域，即使放置浸湿后的厚重被褥，也不会出现重心偏移侧翻的情况，所有杆件的连接节点都采用实木榫接配合金属铰接件的方式，既保留了实木结构的质感，也保证了铰接位置的转动灵活性与连接强度，长期反复折叠展开也不会出现节点松动、杆件开裂的问题。

　　设计过程中，首先明确了民用场景的核心约束条件：一是整体重量要控制在单人可轻松搬运的范围内，因此所有杆件都采用实心实木细杆设计，没有大尺寸的厚重实木板材，整体重量轻便，挪动位置时不需要多人配合；二是结构不能有尖锐的外露棱角，所有杆件的端部都做了圆弧倒钝处理，避免日常使用过程中磕碰划伤，也防止勾刮被褥面料造成勾丝破损；三是安装边界的适配性，展开状态下的整体高度符合普通人站立操作的舒适高度，不需要过度弯腰就可以将被褥搭放在架体上，收拢状态下的厚度不超过15厘米，适配绝大多数家庭的窄缝储物空间。不同于金属材质的晾晒架，这款实木被架的杆件表面经过打磨处理，触感温润，不会像金属杆件那样在冬季低温时表面过凉，也不会出现金属镀层生锈污染被褥的问题，

　　所有实木构件的受力都经过简化校核，每根横向承载杆的承重能力都能满足日常晾晒被褥的载荷要求，即使同时放置多件厚重冬衣也不会出现杆件弯曲变形的情况。铰接节点的转动阻尼设置适中，展开过程中可以自动锁止在固定的展开角度，不需要额外的锁止配件就可以保证架体的结构稳定性，收拢时只需要轻微向上提起架体中部就可以完成折叠操作，不需要复杂的解锁步骤，老人也可以轻松操作。架体的整体宽度设计兼顾了阳台、庭院等不同使用场景的空间限制，不会因为展开跨度过大无法在常规宽度的阳台放置，支撑腿的底部接触面积经过优化，即使在光滑的瓷砖地面使用也不会出现打滑移位的情况，不需要额外加装防滑脚垫也能保证使用稳定性。从结构建模的角度来看，所有杆件都按照实际加工的尺寸进行1:1建模，铰接位置的配合间隙完全参照实际五金配件的装配公差设定，模型可以直接用于构件的下料加工参考，也可以用于同类民用实木家具的结构设计参考，交叉支撑的受力传递路径清晰，上部载荷通过横向杆件均匀传递到两侧的X型支撑腿上，再通过支撑腿传递到地面，整个受力路径没有应力集中的薄弱节点，长期使用的结构可靠性有充足保障。
