长条多腔糖果成型模具结构设计

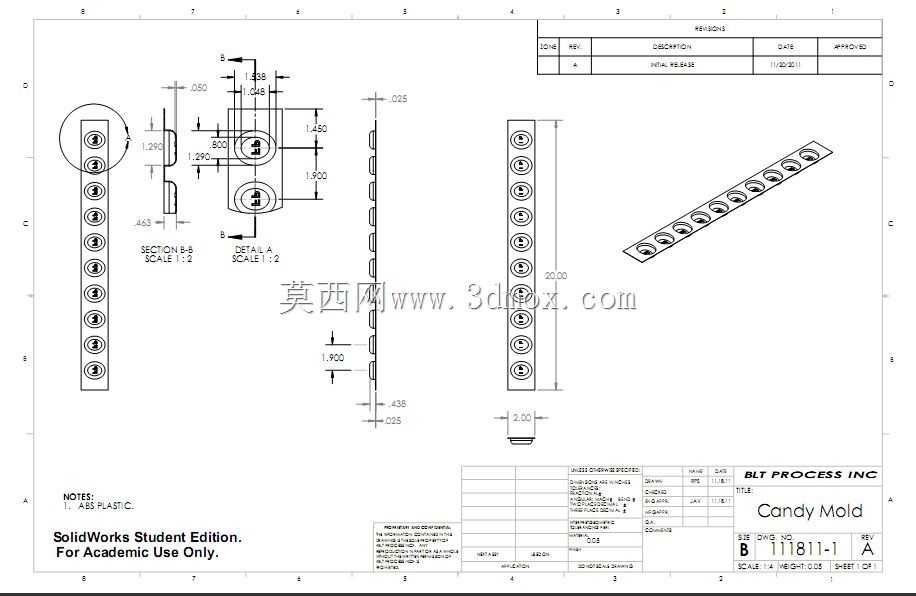

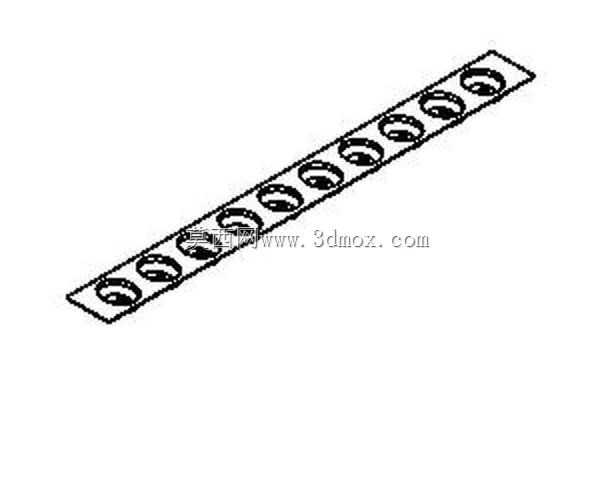

　　这款长条排布的多腔糖果成型模具，主要应用于食品加工领域的硬糖、凝胶糖果连续冲压成型工序，适配辊压式糖果成型生产线的工位安装需求，可直接替换同规格排模完成对应造型糖果的批量生产。从实际产线适配角度出发，模具整体采用长条形窄边结构设计，单排排布10个成型型腔，型腔沿模具长度方向等距阵列，相邻型腔中心距严格匹配生产线送料辊的步进间距，避免送料过程中出现糖料偏移、型腔对位不准导致的残次品问题。模具的安装边界完全适配常规糖果成型机的模座安装槽，宽度方向预留0.2mm的安装间隙，长度方向两端设计有定位销孔，可快速完成装夹定位，减少换模调试的辅助工时。

　　设计过程中优先考虑糖果脱模的顺畅性，每个型腔的脱模斜度控制在1.5°，型腔内壁粗糙度要求达到Ra0.8，避免糖料粘附在型腔内导致脱模变形，同时型腔边缘做R0.3mm的圆角过渡，既可以避免成型后的糖果边缘出现锋利毛边，也能减少模具合模时对糖料的剪切应力，降低糖料碎裂的概率。模具的分型面设计在型腔最大轮廓处，合模时上下模的贴合面平面度控制在0.02mm以内，防止合模过程中出现飞边，减少后续糖果修整的工序工作量。

　　从功能特性来看，该模具属于连续作业的冷冲成型模具，工作过程中配合生产线的冷却辊道使用，糖料经过辊压延展后进入模具型腔，上下模合模完成压制成型后开模，成型后的糖果随送料带进入下一工序，单模单次冲程即可完成10粒糖果的成型作业，相比单腔模具生产效率提升明显。模具的型腔造型采用内凹圆弧曲面设计，成型后的糖果表面为光滑圆弧面，符合常规条形糖果的外观造型要求，同时型腔深度统一控制在8mm，保证每粒糖果的重量偏差控制在±2%以内，满足食品生产的重量公差要求。

　　在结构强度设计层面，模具基体采用食品级合金钢材，整体热处理硬度达到HRC52-56，既保证长期冲压作业下的型腔耐磨性，延长模具使用寿命，也满足食品接触材料的安全要求。模具背面设计有均匀分布的散热槽，可在连续作业过程中快速带走模具表面的热量，避免糖料因模具温度过高出现融化粘附的问题，保证连续生产8小时以上无需停机清理模具。实际投产验证过程中，该模具适配每分钟60-80次的冲压频次，成型合格率稳定在98.5%以上，换模调试时间可控制在15分钟以内，适合中小型食品加工厂的多品类糖果轮换生产需求，针对不同造型的糖果生产，仅需更换对应型腔的模芯即可，无需更换整个模架，可有效降低生产端的模具采购成本。
