印度月船二号运载火箭结构三维建模

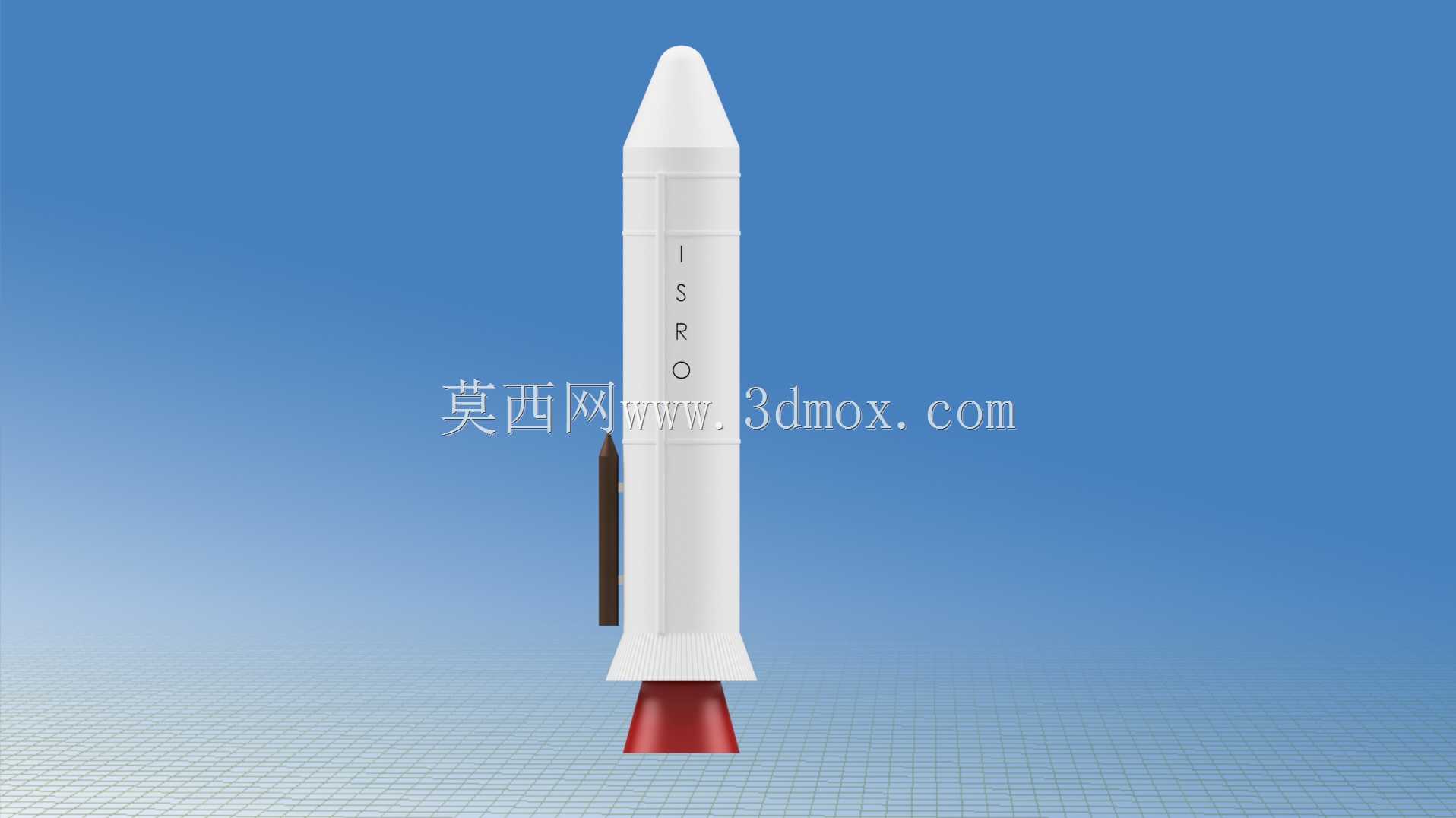

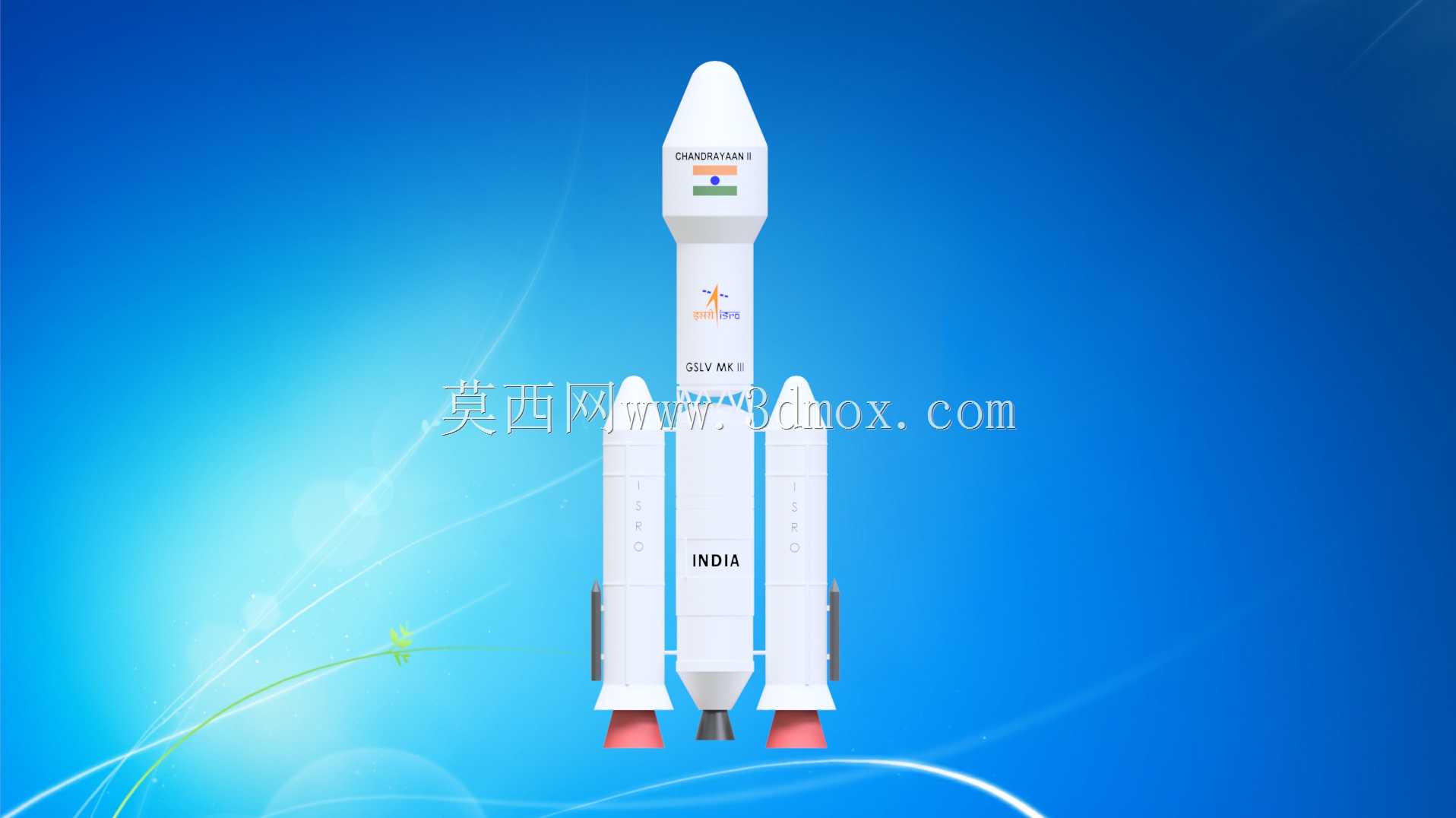

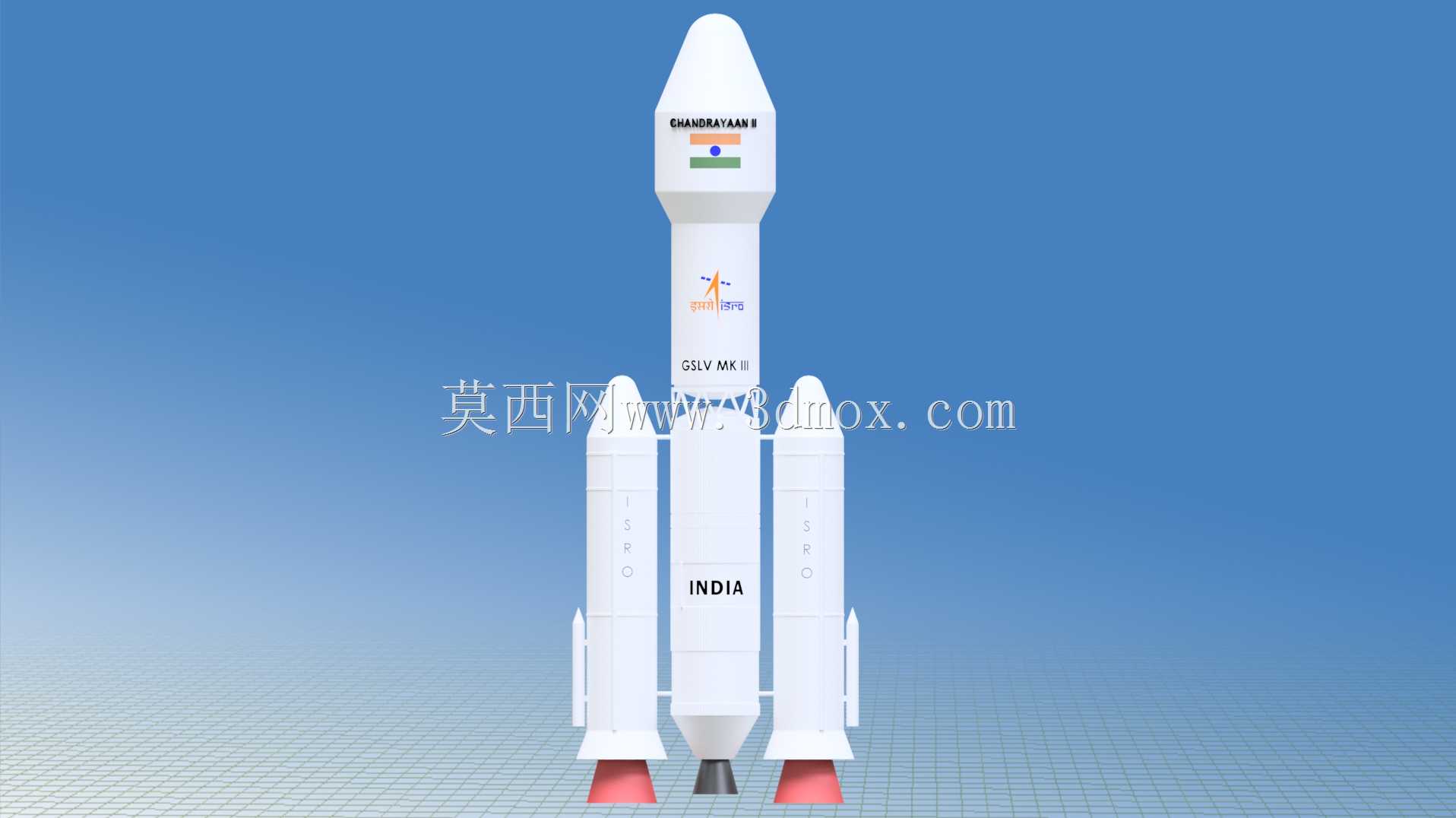

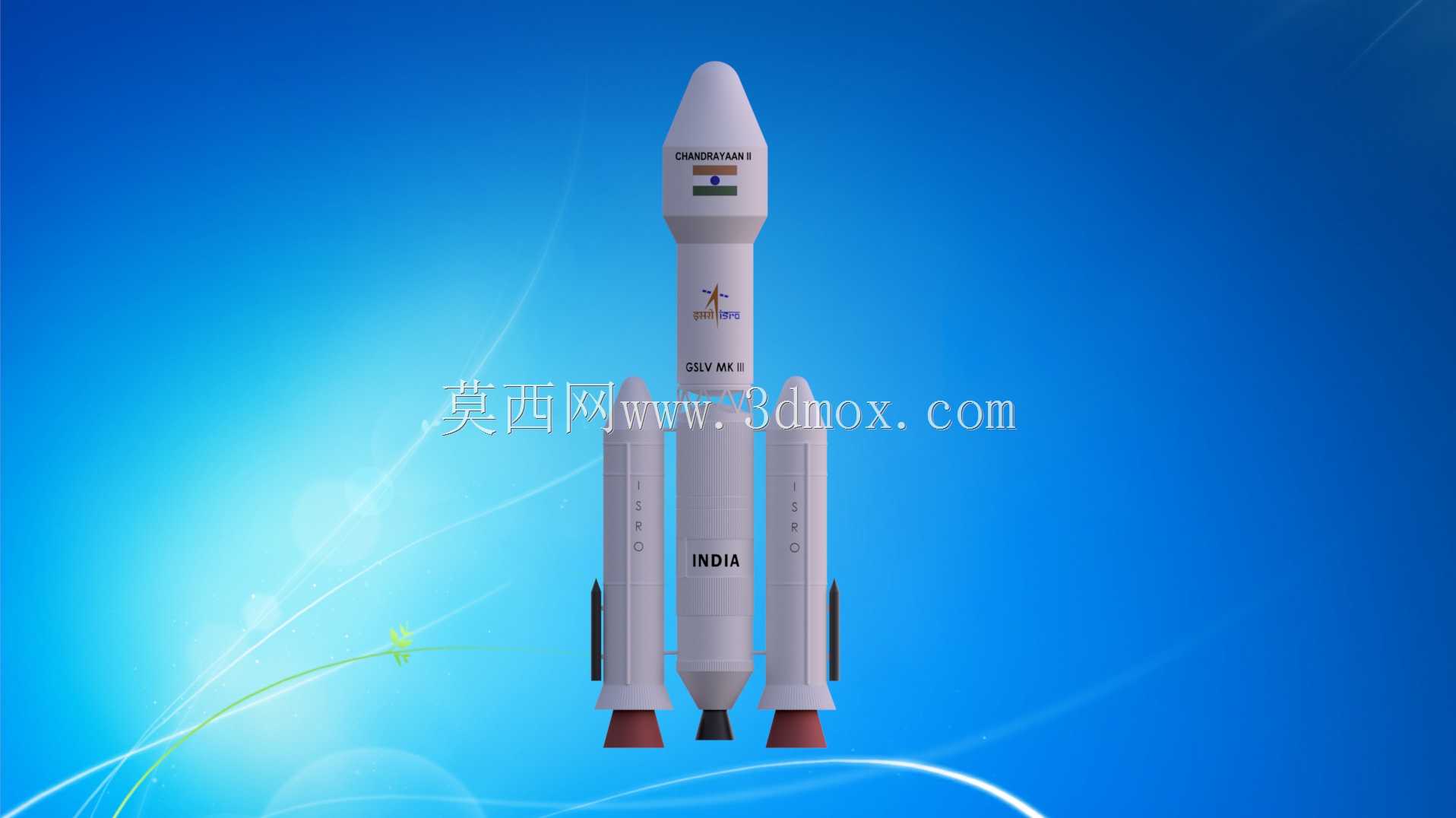

　　本次建模对象为印度ISRO用于月船二号任务的GSLV Mk III运载火箭，从航天发射任务的实际应用场景出发，完整还原了箭体各舱段、固体助推器、上面级及载荷整流罩的结构形态与装配关系。在航天工程领域，这类运载火箭的核心用途是将深空探测载荷送入预定地月转移轨道，建模过程中首先梳理了火箭实际飞行状态下的各部分功能边界：芯一级承担主推力段的飞行推进，两侧捆绑的S200固体助推器在起飞阶段提供大推力补充，缩短起飞段的过载爬升时间，降低芯级发动机的初始推力负荷，整流罩则在大气层内飞行阶段为内部的登月器、轨道器组合体提供气动防护，隔绝高速飞行带来的气动加热、气流冲击影响，待飞出稠密大气层后可按程序分离抛罩。

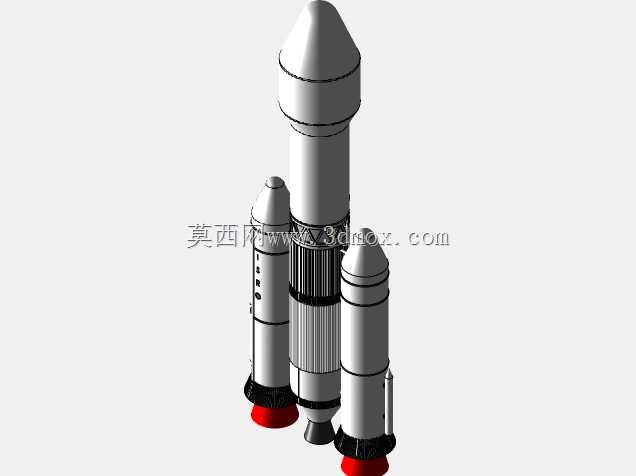

　　建模时优先遵循真实火箭的结构设计逻辑，先确定全箭的纵向基准轴线，所有舱段、助推器均围绕该轴线完成对称装配，避免出现同轴度偏差带来的结构干涉问题。外形尺寸的还原参考了该型火箭的公开工程参数，全箭总高度、芯级直径、助推器直径及长度均按实际比例缩放，整流罩的锥段弧度、柱段长度严格匹配实际气动外形设计，确保模型在做气动仿真演示时能还原真实的气流绕流特性。安装边界的处理上，重点还原了助推器与芯级的连接挂点结构、各级间的分离面结构、整流罩的纵向分离线位置，这些连接部位在真实火箭中既要满足起飞阶段大推力载荷下的结构强度要求，也要保证分离动作的可靠解锁，建模时对连接耳片、分离机构的安装位置做了精准对位，没有出现错位或安装间隙不合理的问题。

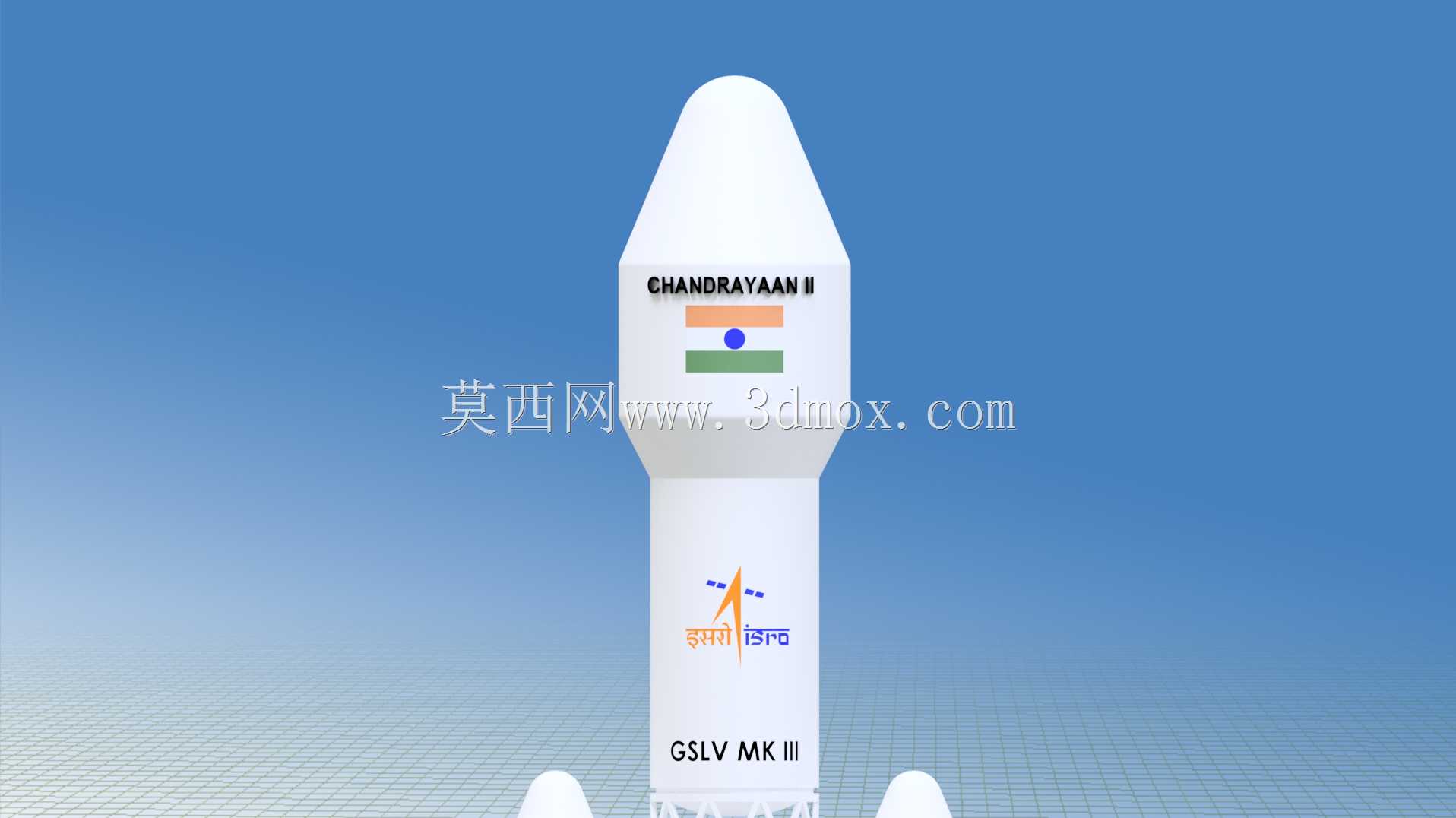

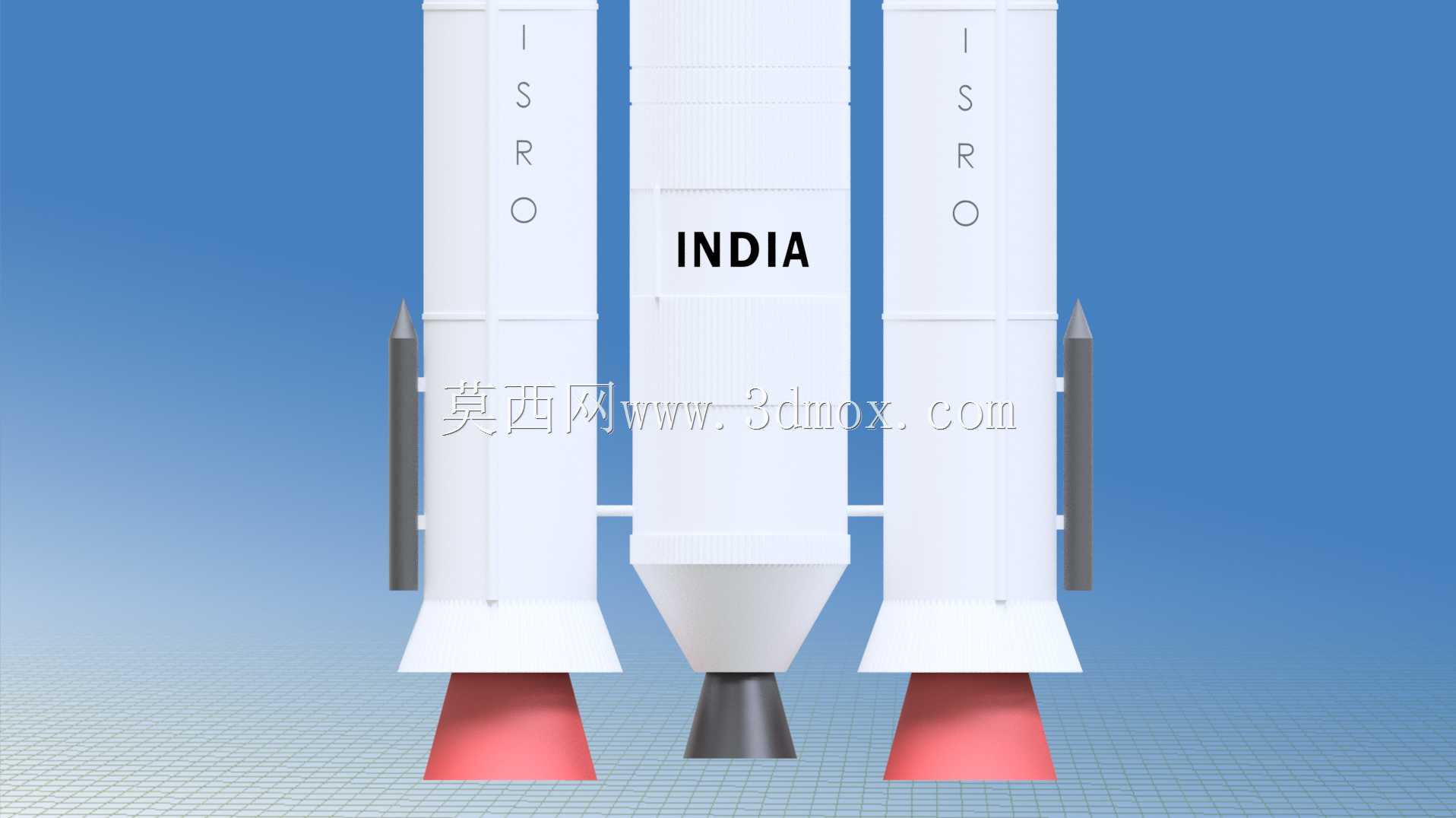

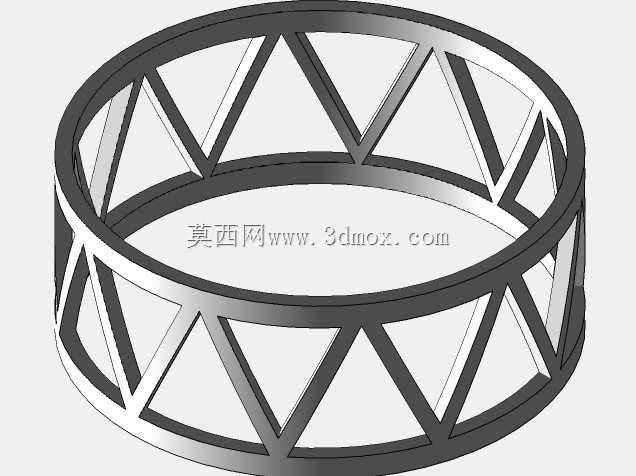

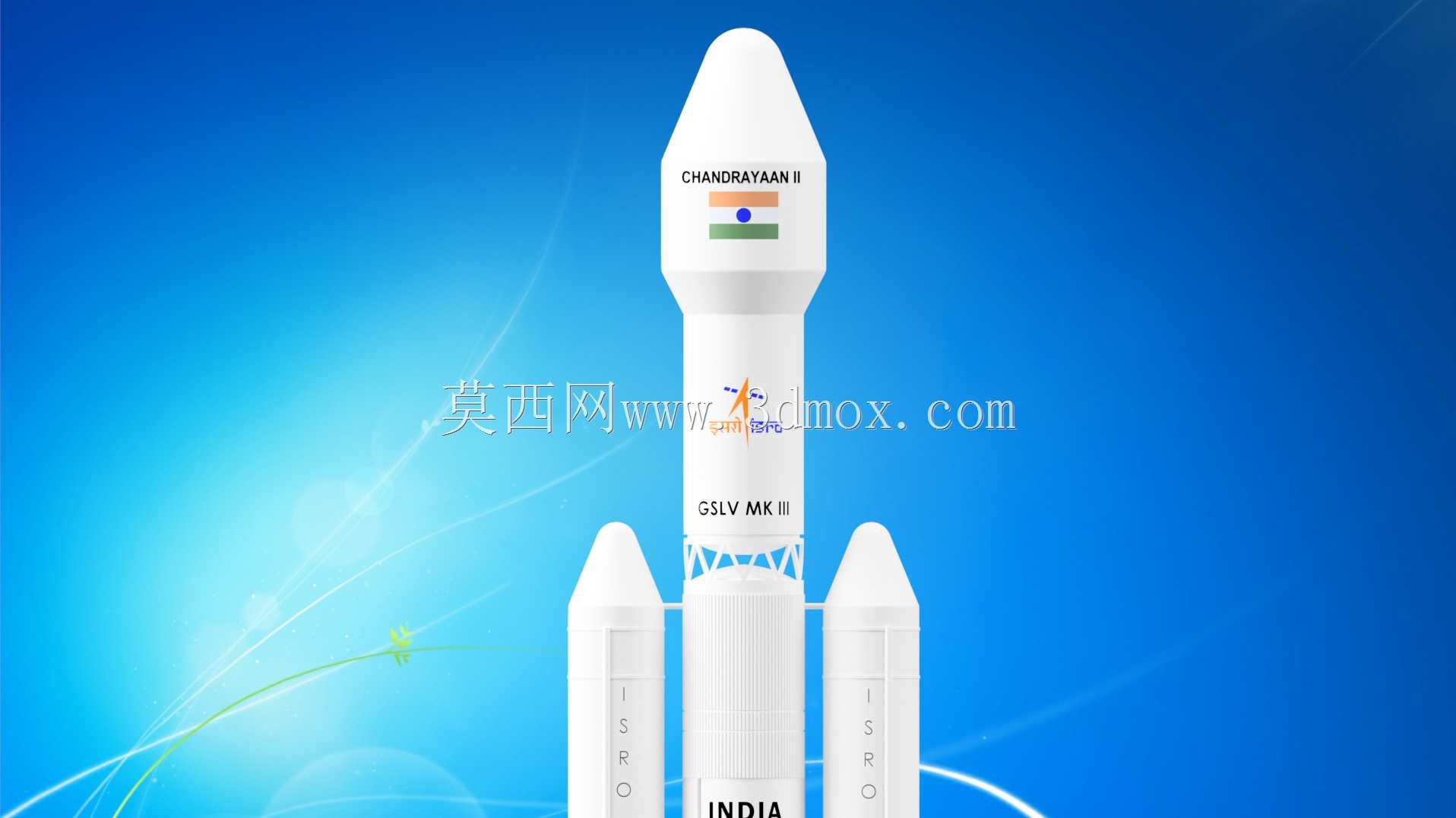

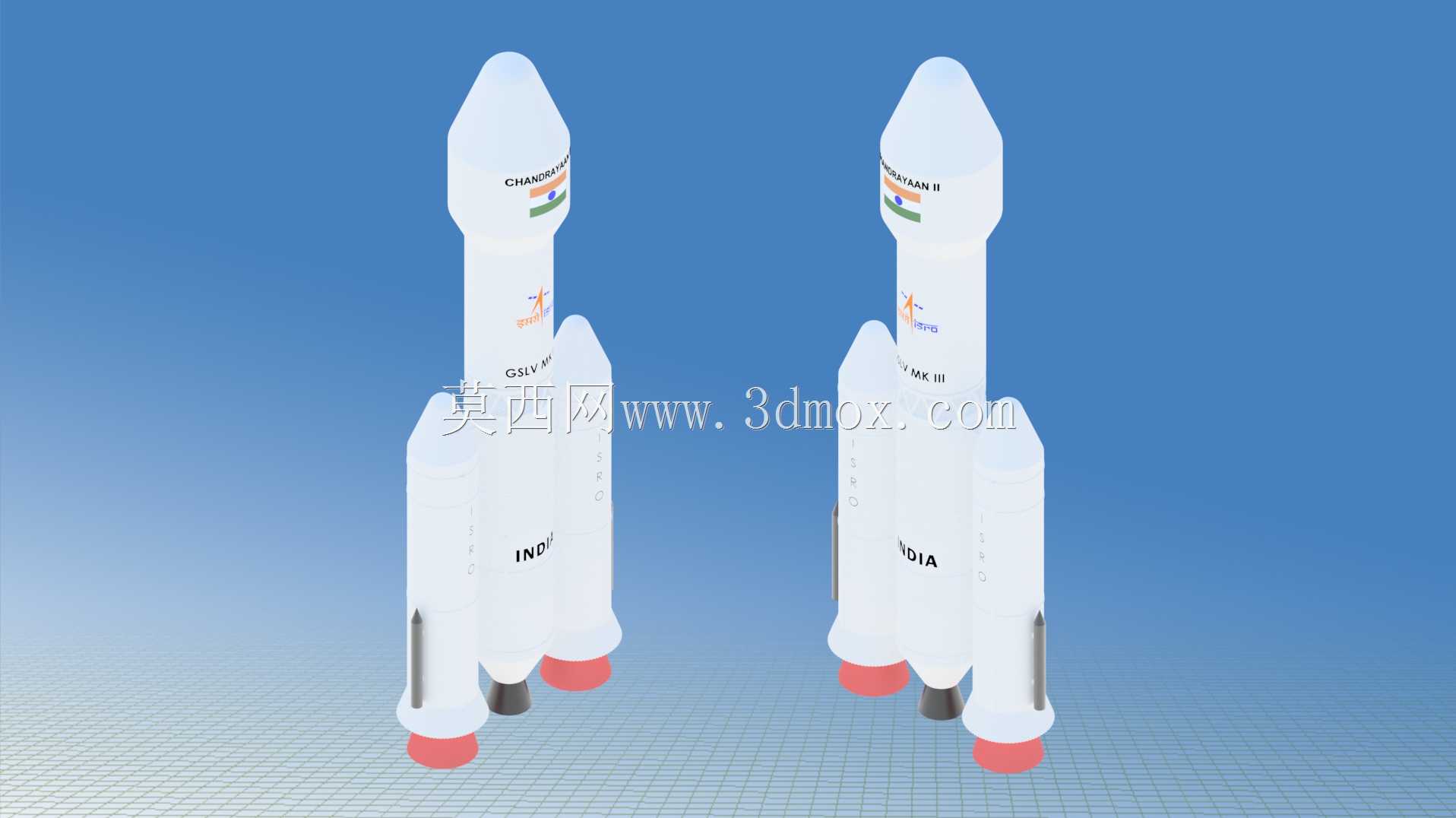

　　从功能特性还原的角度，模型区分了箭体不同舱段的外观特征：芯一级箭体标注的INDIA标识位置、助推器表面的防热层涂装区域、整流罩上的任务标识及印度国旗标识位置均与实物一致，发动机喷管的形态也做了区分，芯一级主喷管与两侧助推器的喷管扩张比、轮廓形态完全匹配实际产品，喷管出口端面的位置、与箭体尾部的相对距离也符合真实安装状态。设计思路上没有做过度的简化处理，比如助推器表面的电缆罩、箭体上的级间段格栅结构、姿控发动机的小喷管凸起都做了细节还原，这些细节虽然尺寸不大，但在做火箭总装演示、分离流程动画演示时是不可或缺的结构要素，能清晰展示各系统的布局位置。

　　在实际工程应用中，这类航天运载器的三维模型可用于航天科普展示、发射流程模拟演示、结构教学案例使用，建模过程中对结构分块的处理也考虑了后续动画制作的便利性，各级段、整流罩、助推器均为独立的可分离部件，不需要额外做结构拆分就能直接用于分离过程的动画制作。箭体表面的涂装分区也做了独立的面划分，后续可根据不同任务的涂装需求快速修改外观，不需要重新调整整体结构。对于结构设计从业者而言，该模型可作为大型捆绑式运载火箭的结构布局参考案例，理解大推力运载火箭的舱段划分逻辑、助推器捆绑连接的布局思路、整流罩的外形设计要点，尤其是多喷管布局下的尾部结构间隙处理、级间段的传力路径设计，都能通过模型的结构装配关系得到直观的认知。建模过程中规避了非结构类的冗余细节，所有保留的结构特征都对应真实火箭上的实际功能部件，没有添加无工程意义的装饰性结构，保证模型的工程参考价值。
