小型乘用车辆管式底盘结构设计

　　该底盘结构面向小型轻量化乘用车辆开发，适配单人或双人短途代步、场地作业通勤、定制改装小车等应用场景，可直接作为整车开发的基础承载平台，省去从零搭建底盘架构的重复设计工作，大幅缩短整车研发的前期验证周期。从实际使用场景来看，这类管式车架底盘多用于低速电动代步车、场地观光车、自制改装卡丁车、小型特种作业通勤车的开发，相比冲压焊接的一体式钣金底盘，管式结构在小批量生产、定制化改装场景下的适配性更强，不需要投入高额的冲压模具成本，仅通过管材切割、弯管、焊接即可完成主体结构制作，适合小规模试制、个性化改装的项目需求。

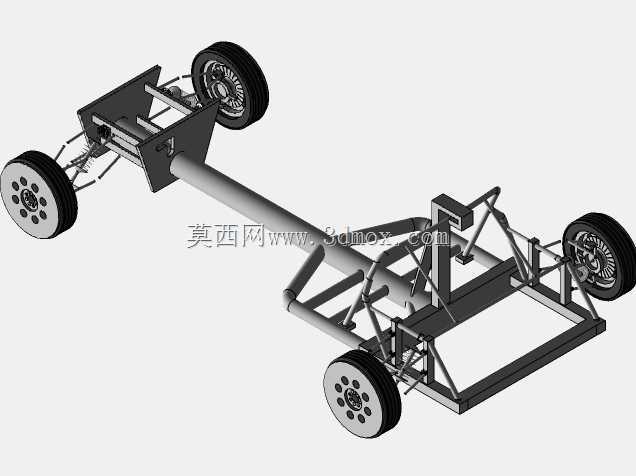

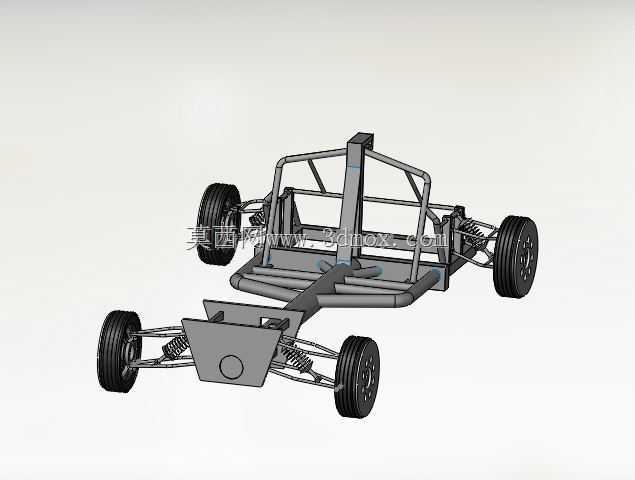

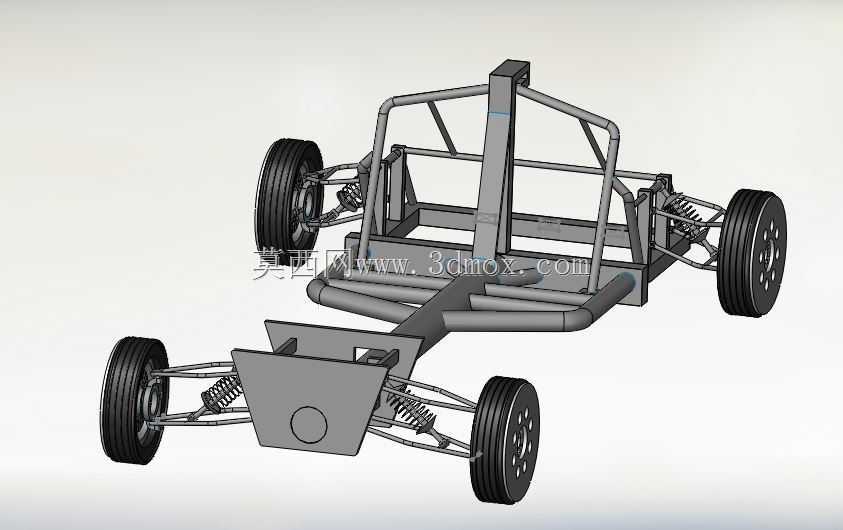

　　整个底盘的核心承载部分采用空间管式桁架结构，主纵梁沿整车前后方向贯通布置，采用大直径薄壁钢管作为主体承载构件，横向通过多组横置钢管连接形成封闭的框型结构，关键受力节点处增加斜向支撑管形成三角稳定结构，在控制整体重量的前提下保证车架的扭转刚度与弯曲强度，避免车辆在颠簸路面行驶时车架出现过度形变影响行驶稳定性。车架前部预留了动力单元、转向机构的安装空间，转向立柱的安装支座直接焊接在前段车架的横梁上，安装面的孔位按照通用小型转向机的安装尺寸预留，可适配齿轮齿条式转向机的直接安装，不需要额外制作转接支架。前后悬架均采用双横臂独立悬架结构，上下摆臂通过焊接在车架纵梁外侧的铰接支座与车架连接，铰接点处预留了标准尺寸的衬套安装位，可匹配橡胶衬套或者聚氨酯衬套，根据不同的行驶需求调整悬架的滤震性能；减震器采用螺旋弹簧与阻尼筒一体式结构，下端连接在下摆臂的减震安装座上，上端固定在车架侧方的减震支座上，安装角度经过反复校核，保证悬架在全行程运动过程中减震器不会与车架、摆臂、车轮发生运动干涉。

　　行走部分的轮毂安装位按照常规小型车辆的轮毂参数设计，轮距经过匹配调校，保证车辆转向时的稳定性，避免转弯时侧倾过大；车轮的转向角度通过转向拉杆的行程限位控制，预留的最大转向角度可满足小型车辆在狭窄场地内的转弯需求，最小转弯半径可控制在4米以内，适配厂区、园区、景区等狭窄道路的通行需求。车架中部预留了驾乘人员的乘坐空间，底部的横梁间距按照常规座椅的安装尺寸布置，可直接固定通用型赛车座椅或者普通代步车座椅，座椅安装点预留了长条形调节孔位，可根据不同驾乘人员的体型调整座椅的前后位置。车架后部预留了动力系统、储能单元的安装空间，无论是采用燃油发动机还是电动驱动电机加电池组的动力形式，都可以通过调整安装支架适配不同的动力总成，后部的承载横梁经过加强处理，可承受动力单元运行时的振动载荷与冲击载荷。

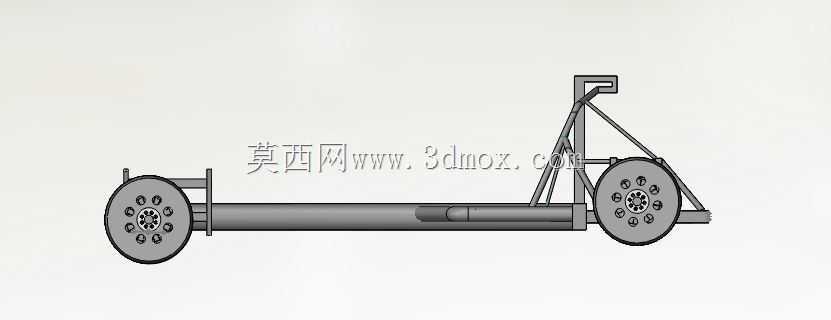

　　从安装边界来看，整个底盘的宽度控制在1.4米以内，长度控制在2.4米左右，整体离地间隙在120毫米到180毫米之间，可根据使用场景调整悬架高度来改变离地间隙，适配城市铺装路面或者非铺装的轻度越野路面；车架上所有的安装支座、铰接点的位置精度都在建模阶段经过公差校核，保证零部件加工完成后可直接装配，不需要现场配焊修配。底盘的制动系统安装位也做了预留，车轮轮毂处可适配盘式制动器的安装，制动总泵的安装位置布置在车架前部靠近驾驶位的区域，制动管路的走向沿着车架管材内侧布置，通过管卡固定在车架上，避免行驶过程中管路被碎石击打损坏。整个底盘的结构设计充分考虑了装配工艺性，所有的管材切割角度、焊接坡口都在建模阶段做了工艺优化，普通的氩弧焊接设备即可完成车架的整体焊接，不需要特殊的专用工装，小批量制作时仅需要简单的定位夹具即可保证焊接精度，大幅降低了生产制作的门槛。
