全地形车开闭环反馈控制车架结构设计

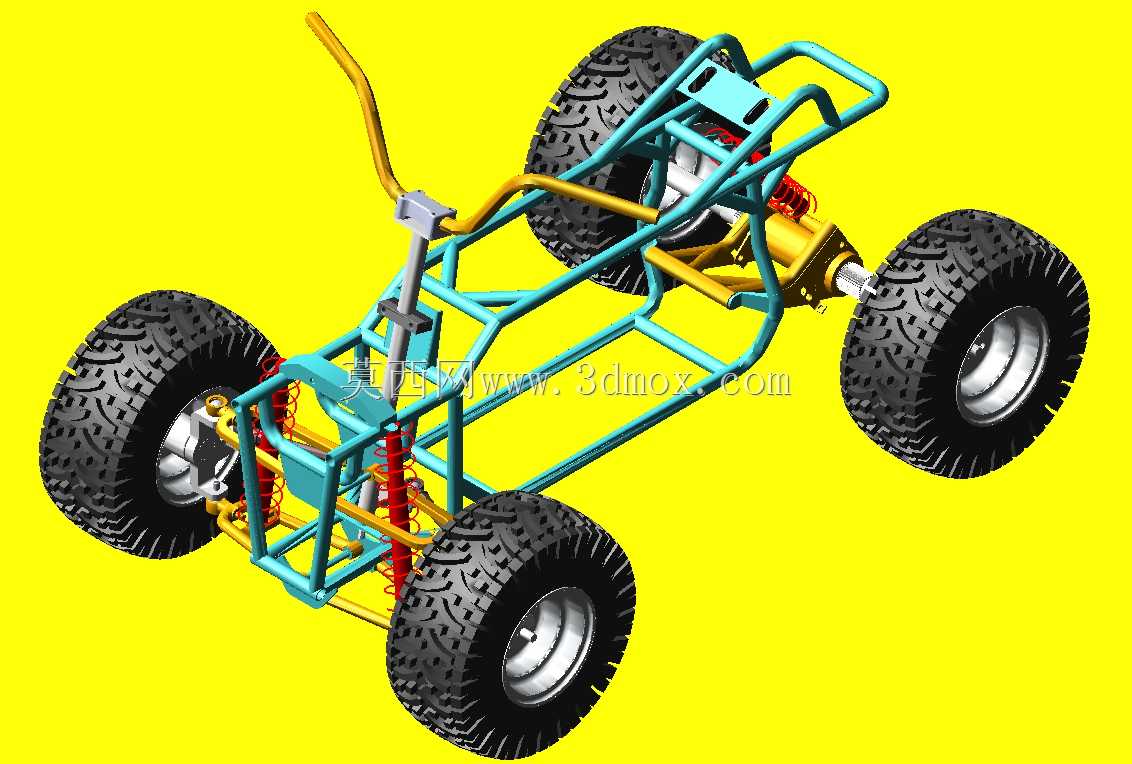

　　这套全地形车的三维结构设计，核心围绕非铺装路面的行驶需求搭建，适配山地作业、野外勘探、林区巡检等复杂路况场景，区别于常规道路车辆的结构逻辑，整套行走与控制机构的冗余量、抗冲击性能都做了针对性强化。从实际使用场景出发，全地形车常需要面对沟壑、碎石、陡坡等不规则路面，车轮的跳动行程直接决定了轮胎接地率，这套结构里的开闭环反馈控制逻辑，本质是通过转向、悬架的联动参数匹配，让车轮在大幅跳动过程中始终保持合理的前束、外倾角度，避免常规越野结构在大行程压缩时出现转向拉扯、轮胎偏磨甚至失控的问题。

　　设计思路上没有采用一体式硬壳车架，而是选用空间管阵式结构，主承力管采用大直径冷拔无缝钢管，弯折处做了圆弧过渡避免应力集中，管架的连接节点全部对应悬架、转向、动力单元的安装点位，没有多余的冗余结构，既控制了整备质量，又能在承受飞坡落地的冲击时，将载荷均匀分散到整个管架结构上，不会出现局部应力过载导致的焊缝开裂问题。前悬架采用双横臂独立结构，上下摆臂的长度比例经过反复匹配，轮跳过程中轮距变化量控制在极小范围内，减震器采用螺旋弹簧搭配阻尼筒的结构，安装角度做了倾斜布置，既可以预留足够的车轮跳动空间，又能通过杠杆比例优化减震器的受力曲线，避免小震动过滤不足、大冲击打底的问题。后悬架匹配整体式后桥，搭配多根推力杆定位，既保证了非铺装路面的牵引力传递，又能在后桥大幅跳动时保持传动半轴的角度在合理万向节工作区间内，减少传动系统的磨损。

　　转向机构采用把式操控结构，转向柱的倾斜角度、握把宽度都按照成年操作者的站立/坐姿操控习惯设计，转向拉杆的球头位置与悬架摆臂的铰接点做了运动学匹配，在车轮上下跳动时，转向拉杆的运动轨迹与摆臂轨迹偏差极小，从结构根源上减少了颠簸路面的方向盘打手问题。整套结构的安装边界做了明确预留，动力单元的安装位适配常规卧式单缸发动机，安装点的孔位、间距都对应通用机型的尺寸，后期改装更换动力不需要额外改动主车架结构；燃油箱、座椅的安装位都在车架中部的低重心区域，能降低整车质心高度，提升陡坡行驶的稳定性；制动系统的管路、拉线的固定卡扣点位都在管架上做了预留，避免后期布线时出现管线与运动部件干涉的问题。

　　从尺寸边界来看，整车轮距控制在1.2米左右，轴距在1.8米区间，既保证了狭窄林间小路的通过性，又能在侧倾时保持足够的稳定性，车轮选用大颗粒越野轮胎，胎壁厚度足够抵御碎石冲击，轮毂的安装节圆直径匹配通用越野车轮毂参数，后期更换轮胎不需要额外改装转接部件。开闭环反馈的控制逻辑在结构上的体现，主要是转向与悬架的运动参数形成闭环匹配，车轮的每一段跳动行程都对应转向机构的补偿量，开环部分则预留了后期加装转向阻尼、车身稳定传感器的安装位，不需要额外在管架上焊接支架，就能拓展电控稳定系统的安装。整套结构没有追求极致的轻量化，而是在可靠性与重量之间做了平衡，所有承力部件的壁厚都按照1.5倍冲击载荷做了校核，日常用于野外作业、休闲越野都能满足强度需求，同时外露的管架结构也方便后期加装货架、护板等附属配件，不需要破坏原有主结构的受力逻辑。
