巴哈SAE赛车车架结构有限元分析模型

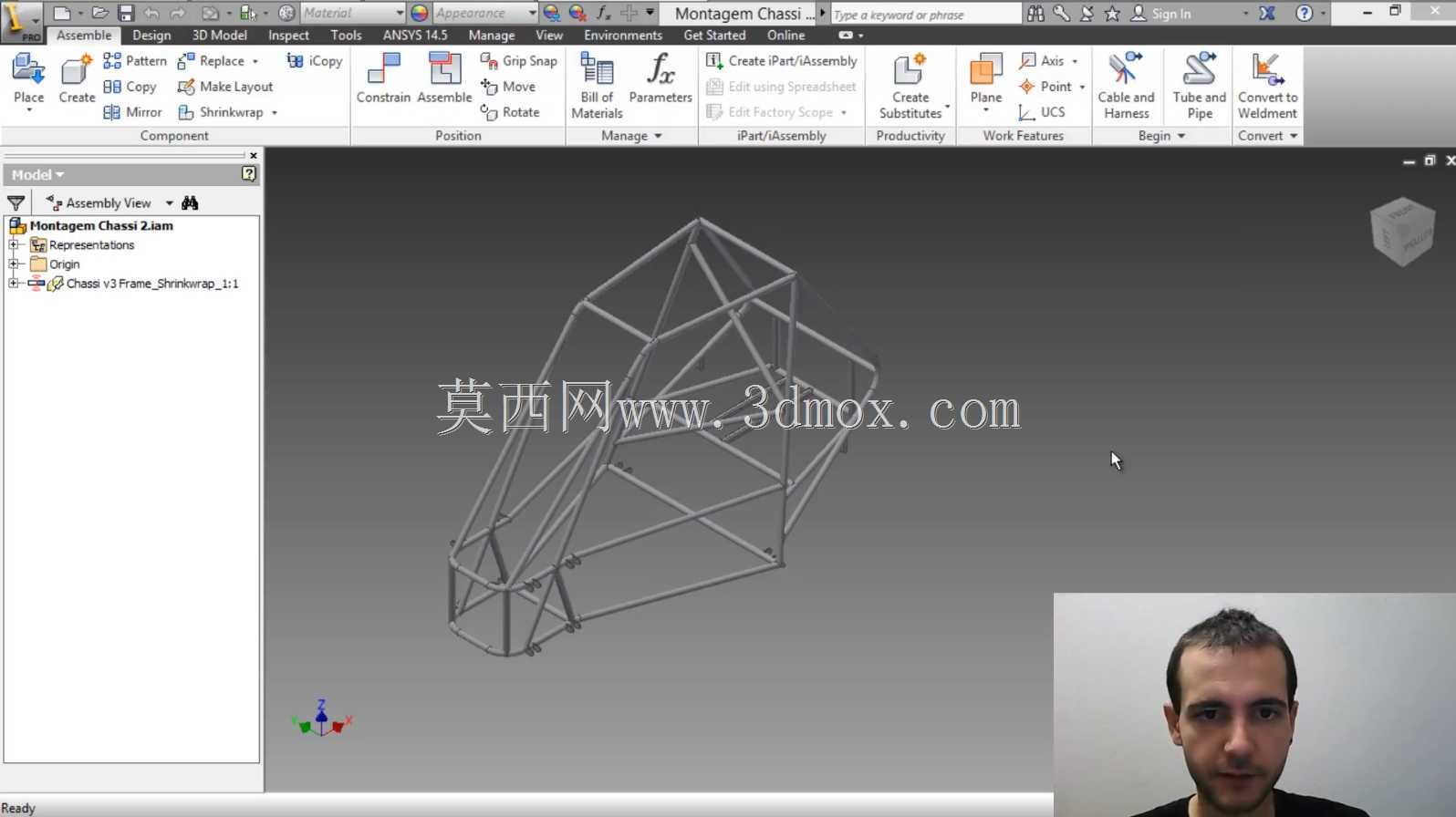

　　这套模型针对巴哈SAE越野赛事的参赛车辆核心承载结构搭建，核心覆盖车架主体的线框几何与静力学仿真边界，主要服务于赛事车辆开发阶段的结构性能验证环节。巴哈赛事的参赛车辆需要面对泥泞、陡坡、飞跳、连续颠簸等极端非铺装路面工况，车架作为整车所有总成的安装基体，既要承受动力总成传递的扭矩、行驶过程中来自悬架的冲击载荷，还要在发生碰撞时为驾乘人员提供足够的生存空间冗余，因此结构的刚度、强度匹配是设计阶段的核心考量点。从模型的几何构成来看，车架采用空间管阵式布局，主环、前环、侧边防撞结构、悬架安装硬点、动力总成安装支座的位置都按照赛事规则的安全边界进行了预留，主环的顶部高度、侧边防撞杆的纵向跨度、

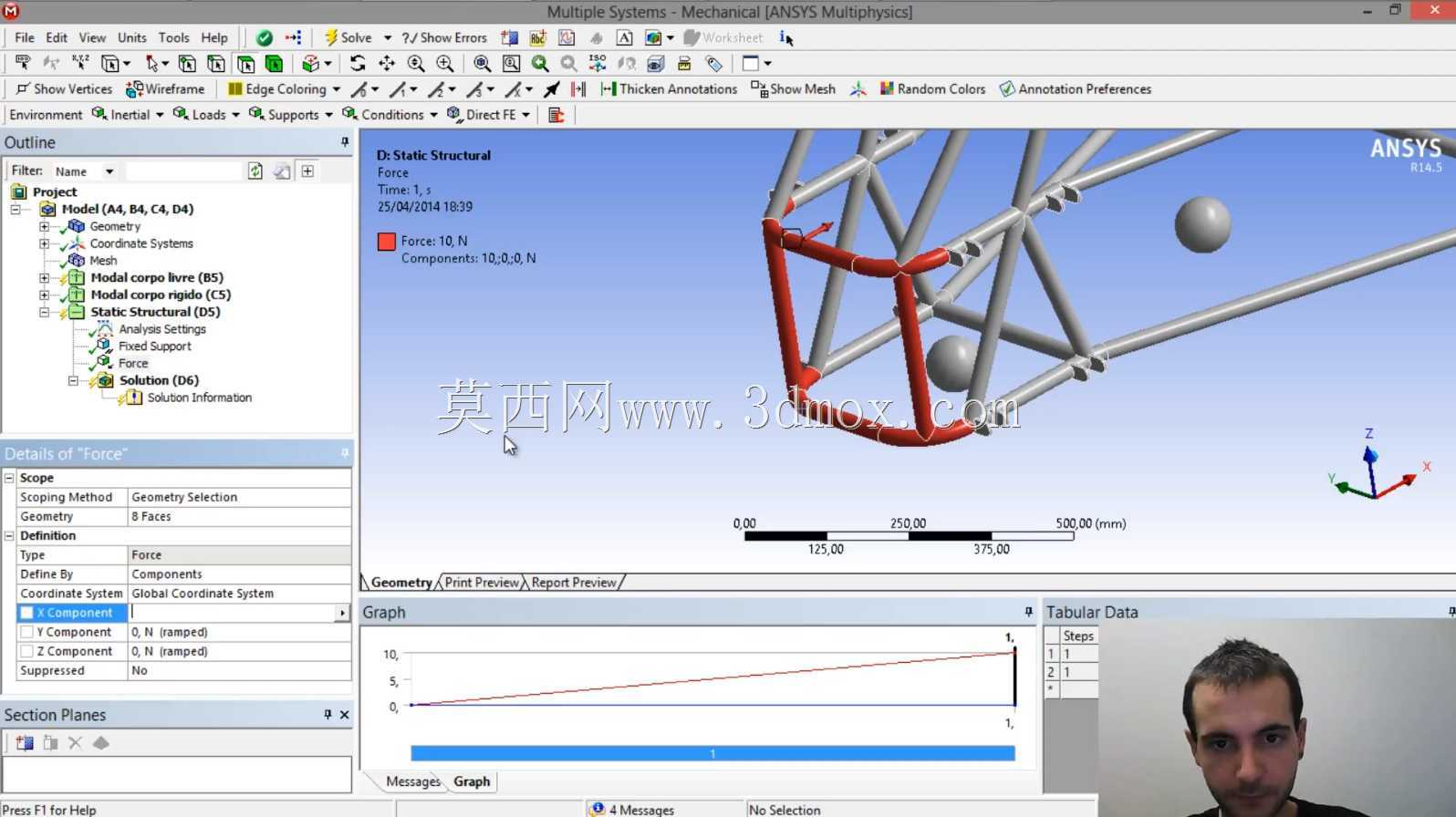

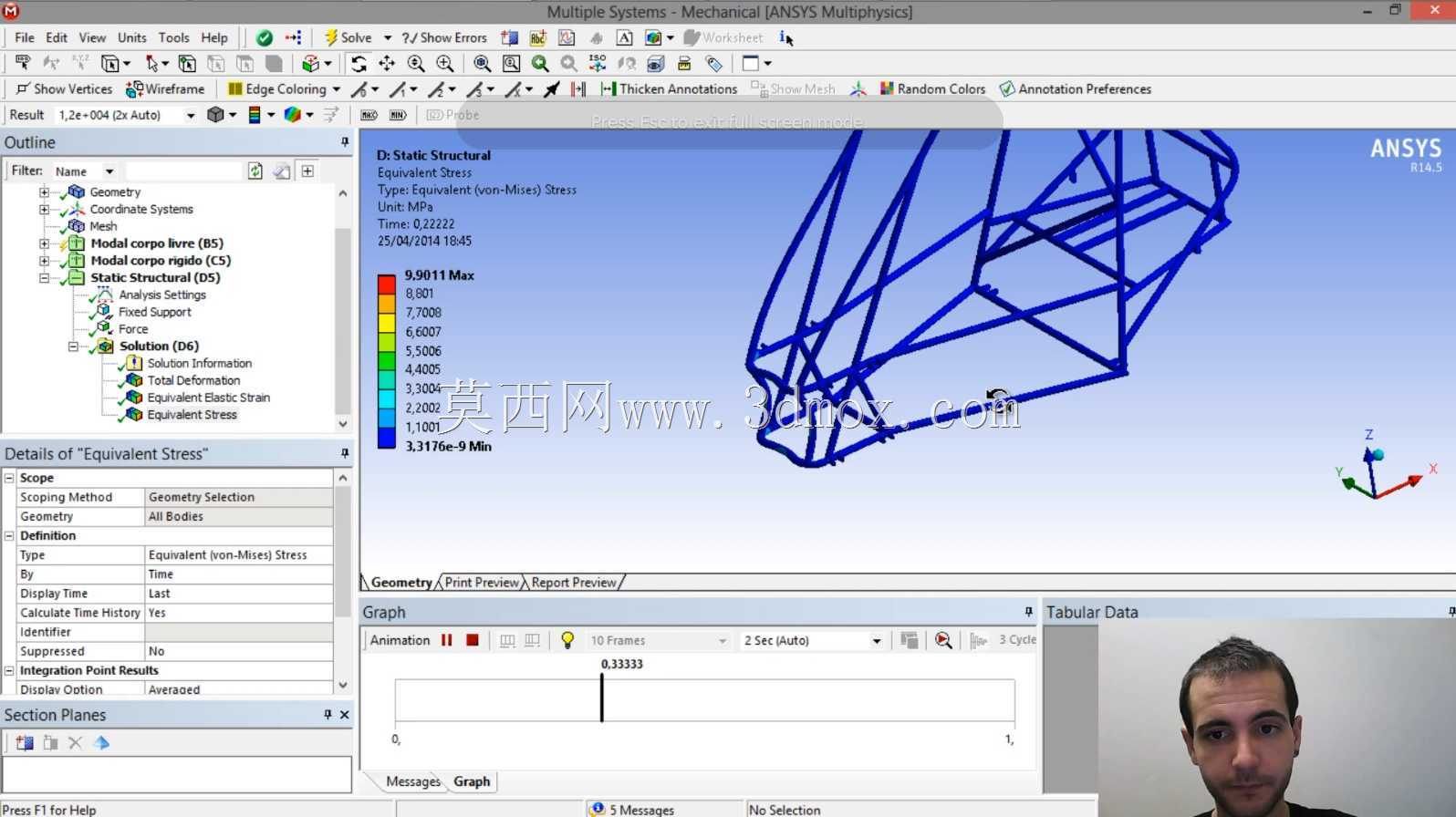

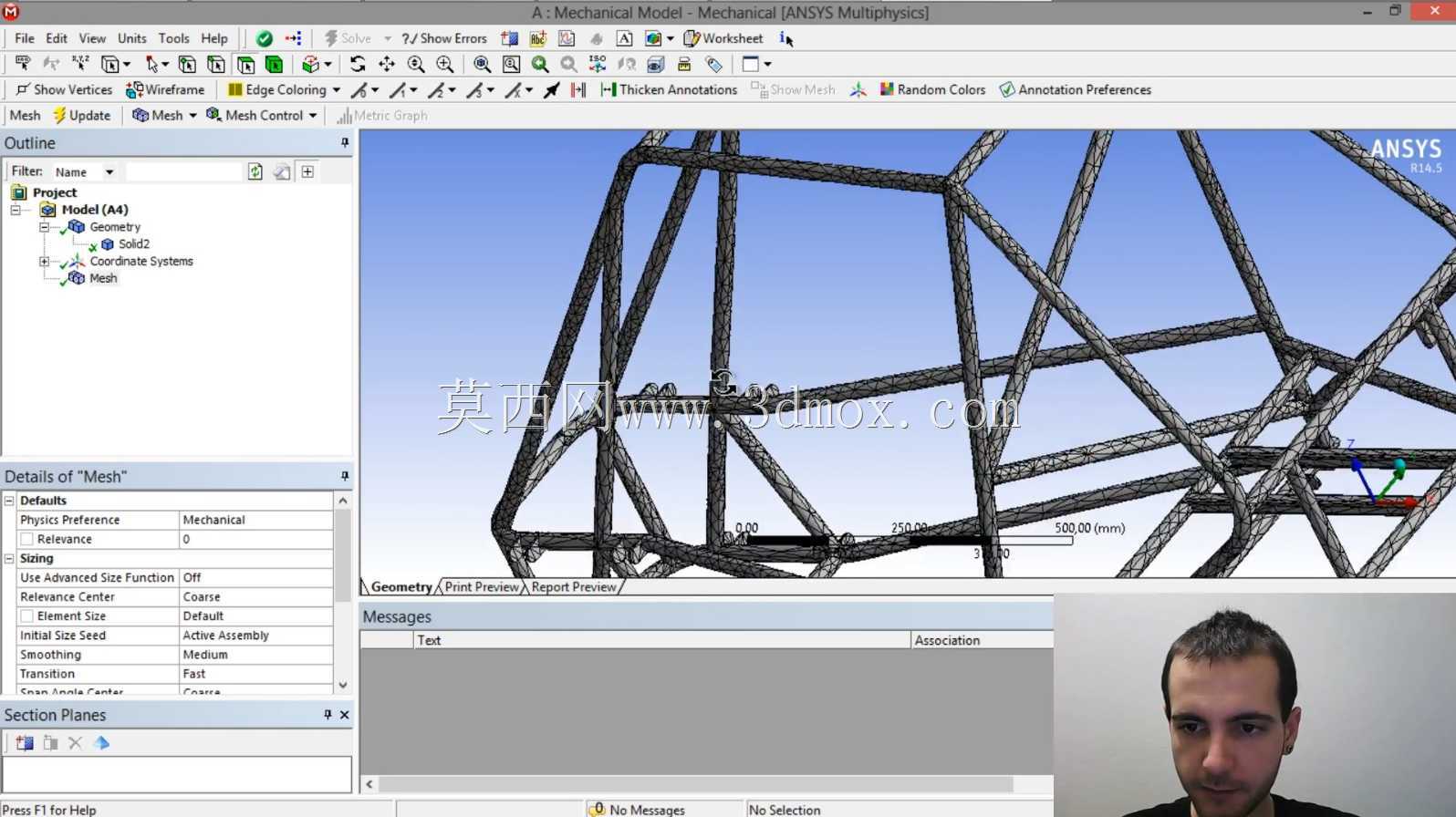

　　前环到方向盘安装位的距离都严格贴合赛事规则对乘员舱空间的强制要求，避免后续实车搭建时出现规则符合性问题。设计过程中优先采用变截面管材搭配的思路，在主承力路径上选用壁厚更大、管径更粗的无缝钢管，在非主要承载的辅助安装支架区域选用小口径薄壁管材，在保证结构强度冗余的前提下尽可能降低整备质量，毕竟巴哈赛事中整车重量对加速、爬坡、飞跳落地的冲击载荷大小都有直接影响，每一公斤的减重都能转化为赛道上的性能优势。模型中已经完成了静力学仿真的前处理设置，包含网格划分、约束加载、应力求解的完整流程，从仿真云图的结果可以直观看到不同位置的等效应力分布，应力集中区域主要出现在悬架安装座与主纵梁的连接位置、主环与前环的斜撑连接节点，

　　这些位置在后续实车焊接时需要额外增加加强筋或者采用相贯线满焊工艺，避免长期受冲击出现焊缝开裂的问题。安装边界层面，车架前部预留了前悬架摇臂、转向机、前防撞梁的安装孔位，孔位的同轴度公差在建模时已经按照焊接工装的定位精度做了补偿，避免后续焊后出现装配干涉；中部乘员舱区域预留了座椅安装点、安全带固定点、方向盘转向柱的安装平面，所有固定点的位置都按照人体工程学坐姿进行了匹配，保证不同身高的车手都能获得合适的驾驶姿态；后部预留了发动机安装支座、后悬架摇臂安装点、传动系统的走管空间，动力总成的安装重心位置经过调整，尽可能靠近整车质心，降低车辆飞跳落地时的俯仰惯性。针对赛事中常见的飞跳落地工况，模型里还对单侧车轮落地的偏载工况做了应力求解，

　　验证了车架扭转刚度是否满足要求，避免过弯时车架扭转变形过大导致悬架定位参数失准，影响车辆的操控稳定性。整个线框模型的几何线条完全还原了管材的中心线路径，后续可以直接基于这个中心线生成实体管材模型，导出到工程图模块生成焊接加工图纸，直接用于指导车间的管材切割、工装定位、焊接组装工序，不需要再重新搭建基础几何框架，能大幅缩短参赛车辆的开发周期，减少前期设计阶段的重复建模工作量。
