台式立式小型钻削加工设备结构设计

　　这款小型立式钻床的三维结构，完全围绕小批量零件加工、维修工位的钻孔作业需求搭建，没有冗余的装饰性结构，每一处构型都对应实际加工场景的使用痛点。日常在五金维修车间、小型机加工班组、职业院校实训工位里，这类设备的使用频率极高，既可以完成薄钢板、型材、塑料件、有色金属工件的钻孔、扩孔、铰孔作业，搭配适配工装后还能完成轻量的攻丝、锪孔工序，不需要占用大型钻床的工位资源，适配多品种小批量的柔性加工需求。

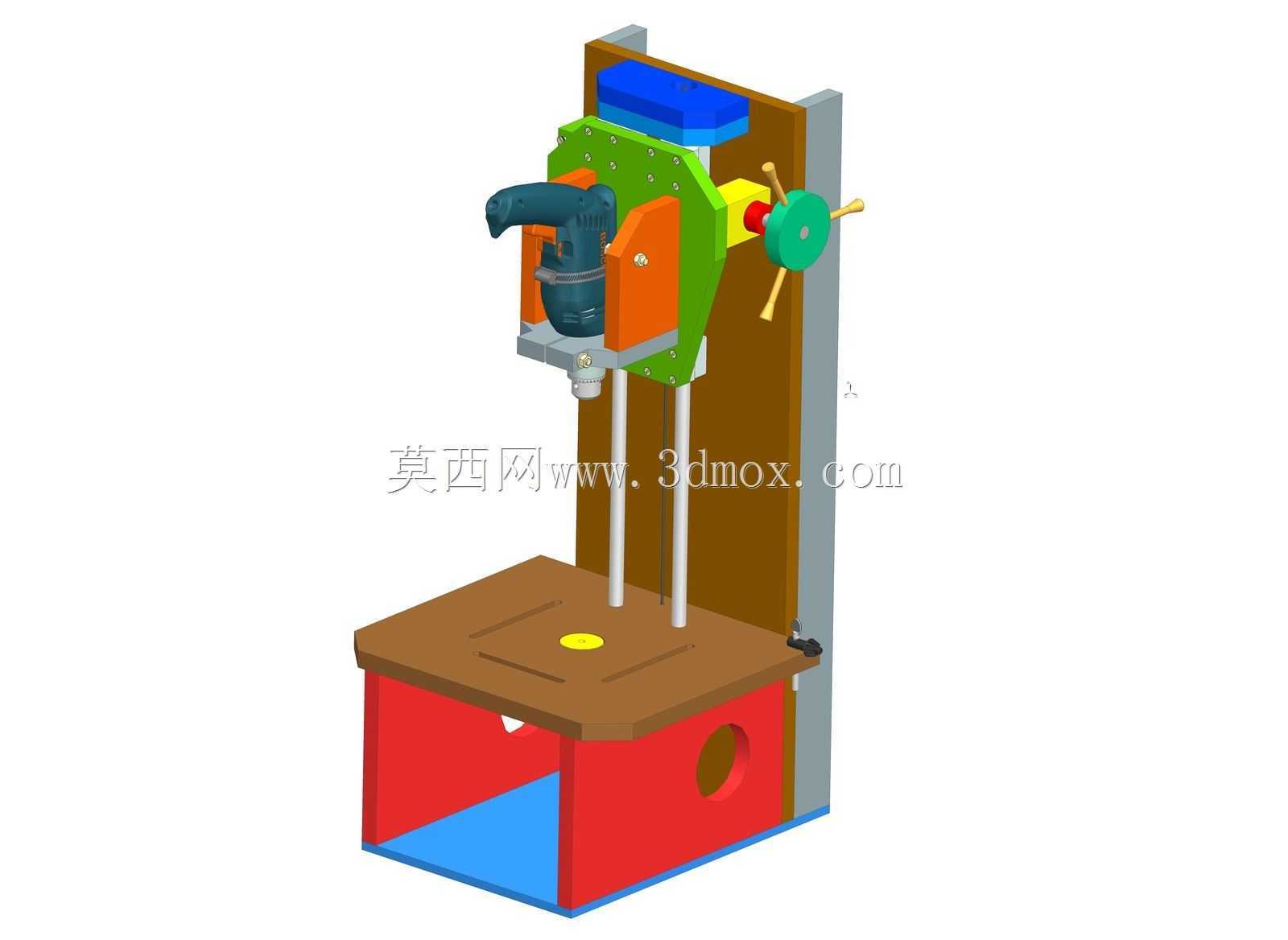

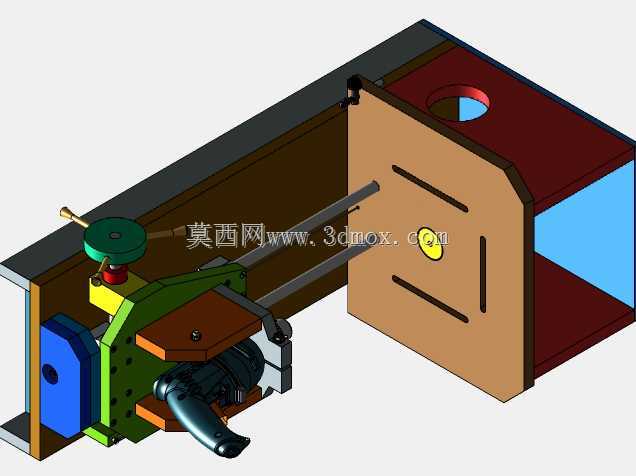

　　从结构设计逻辑来看，整体采用立柱支撑的立式布局，底部的箱式床身作为整机的承力基础，内部预留了容屑与配重安装空间，床身上方的木质工作台面做了T型槽预留，方便搭配平口钳、简易工装夹具完成工件装夹，工作台面的中心位置设置了落屑孔，加工产生的切屑可以直接通过孔洞落入下方集屑区域，避免切屑堆积在工作台面影响装夹精度。立柱部分采用矩形截面的型材结构，保证主轴进给方向的刚性，减少钻削过程中的主轴晃动，主轴箱部分集成了手电钻式的动力头结构，相比传统工业钻床的复杂传动箱，这种结构大幅降低了设备的整体重量与制造成本，同时保留了足够的钻削扭矩输出，适配13mm以内孔径的常规加工需求。

　　进给操作机构设置在主轴箱侧面，采用手轮配合齿轮齿条的传动结构，操作人员站在设备正前方就可以单手完成进给操作，手轮旁设置了深度定位标尺，可以精准控制钻孔深度，满足盲孔加工的尺寸要求。主轴箱与立柱的连接部分设置了锁紧机构，调整完主轴箱的上下高度后可以快速锁死，避免加工过程中主轴箱移位。设备的动力头部分做了快换夹头的结构预留，可以快速更换不同直径的钻头，不需要额外的拆装工具，适配频繁换刀的加工场景。

　　从安装边界与尺寸适配来看，这款钻床的整体占地面积不足0.5平方米，不需要做专门的设备基础，直接放置在常规工作台面上就可以使用，整机高度控制在成年人腰部到胸部之间的操作区间，操作人员站立作业时不需要过度弯腰或者抬臂，长时间作业的疲劳度更低。床身底部设置了可调式的支撑脚，可以根据放置台面的平整度调整设备水平，保证主轴与工作台面的垂直度，避免钻孔出现偏斜。电气控制部分做了集成式的布局，开关按钮设置在主轴箱的易操作位置，紧急情况下可以快速切断动力，符合小型加工设备的安全操作要求。

　　在结构细节的处理上，这款设备的所有运动部件都做了防护结构设计，进给导轨部分设置了防尘罩，避免加工产生的金属切屑落入导轨面造成磨损，动力头的传动部分做了全封闭的护罩，防止操作人员误触旋转部件造成安全事故。工作台面的边缘做了倒角处理，避免尖锐边角磕碰操作人员，床身侧面预留了冷却管路的安装位置，如果需要加工硬质金属工件，可以外接小型冷却系统，延长刀具使用寿命，提升孔加工的表面质量。

　　不同于大型工业钻床的复杂功能堆砌，这款小型钻床的设计始终围绕实用、低成本、易维护的核心需求，所有易损件都采用标准件，后期维护更换不需要定制特殊配件，非常适合小型加工场景的使用需求，三维模型完整还原了各个部件的装配关系，不管是用于设备改造、教学演示还是小型非标设备的设计参考，都能提供清晰的结构参考依据，建模过程中对各个运动部件的行程做了干涉检查，保证实际装配后主轴进给、高度调整等动作都可以顺畅完成，不存在结构卡滞的问题。
