龙门式数控板材加工设备结构设计

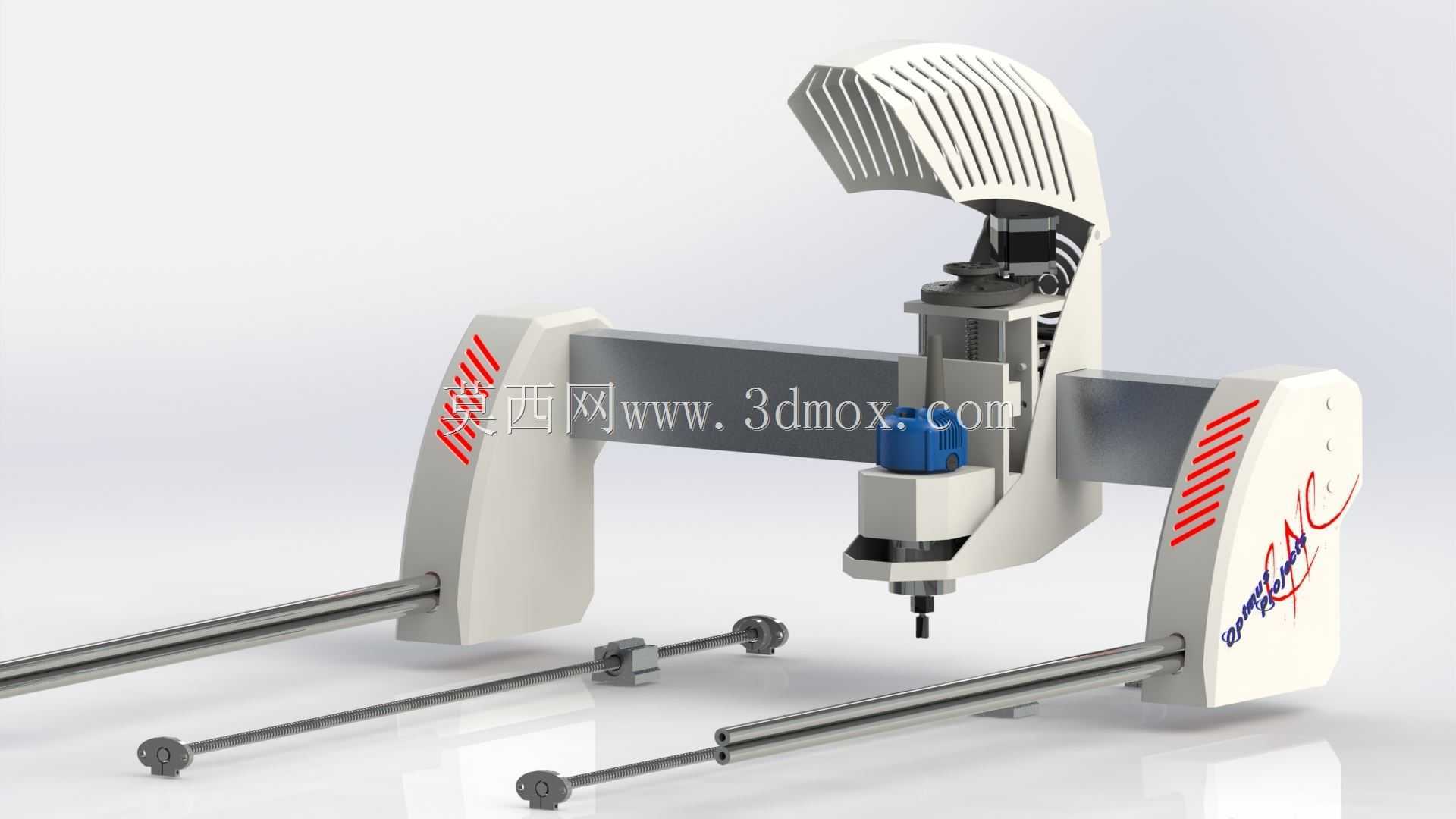

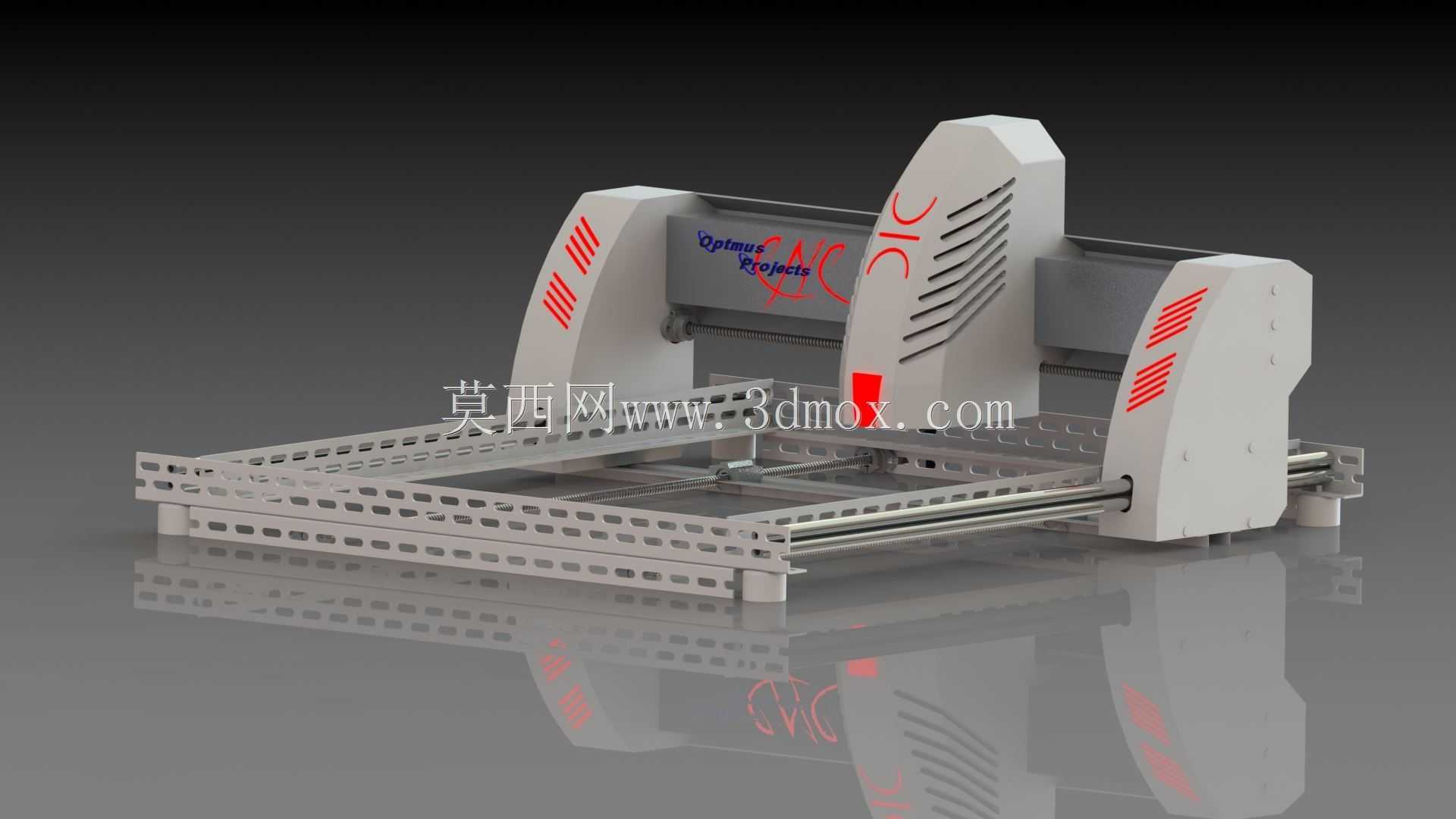

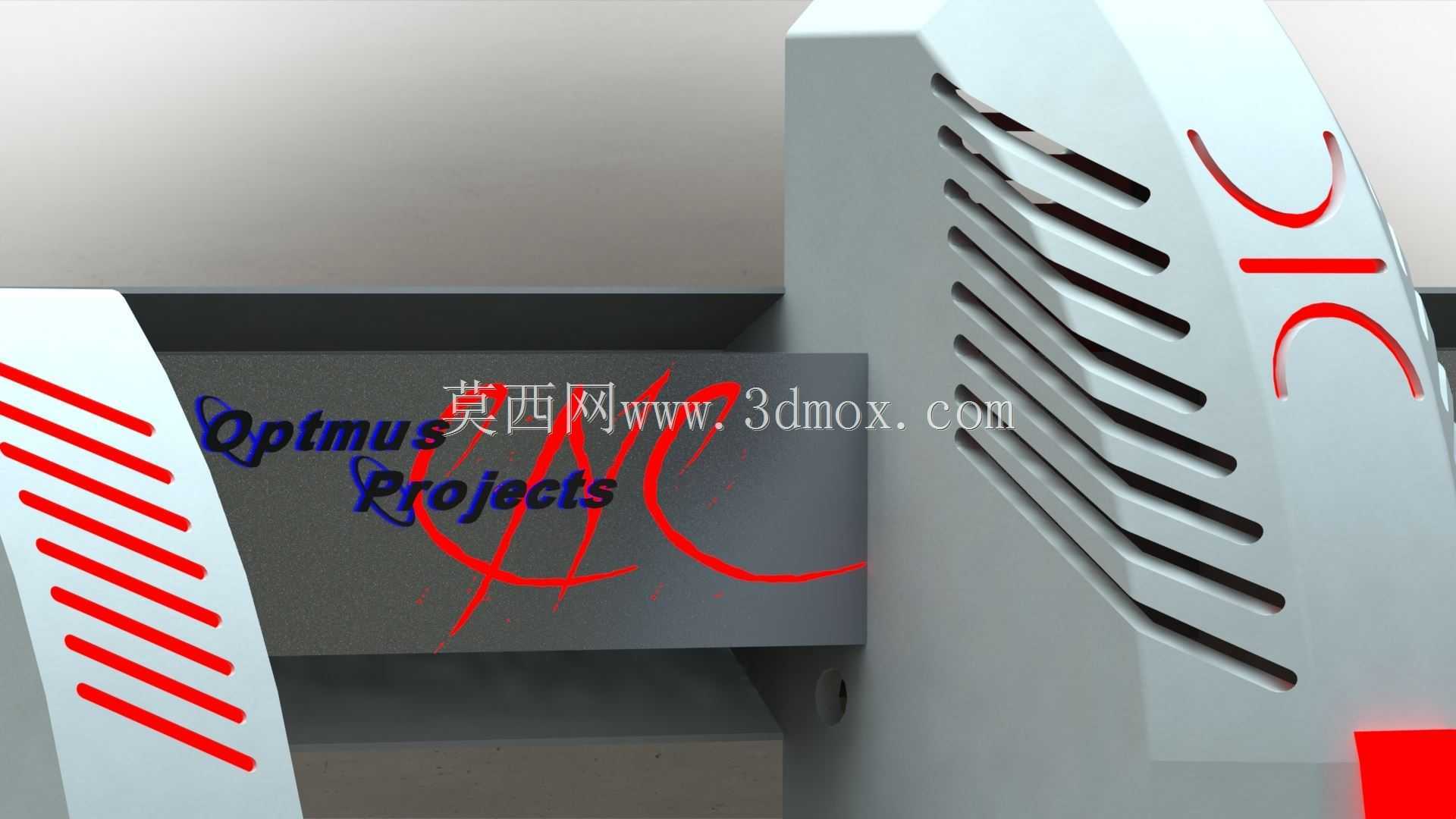

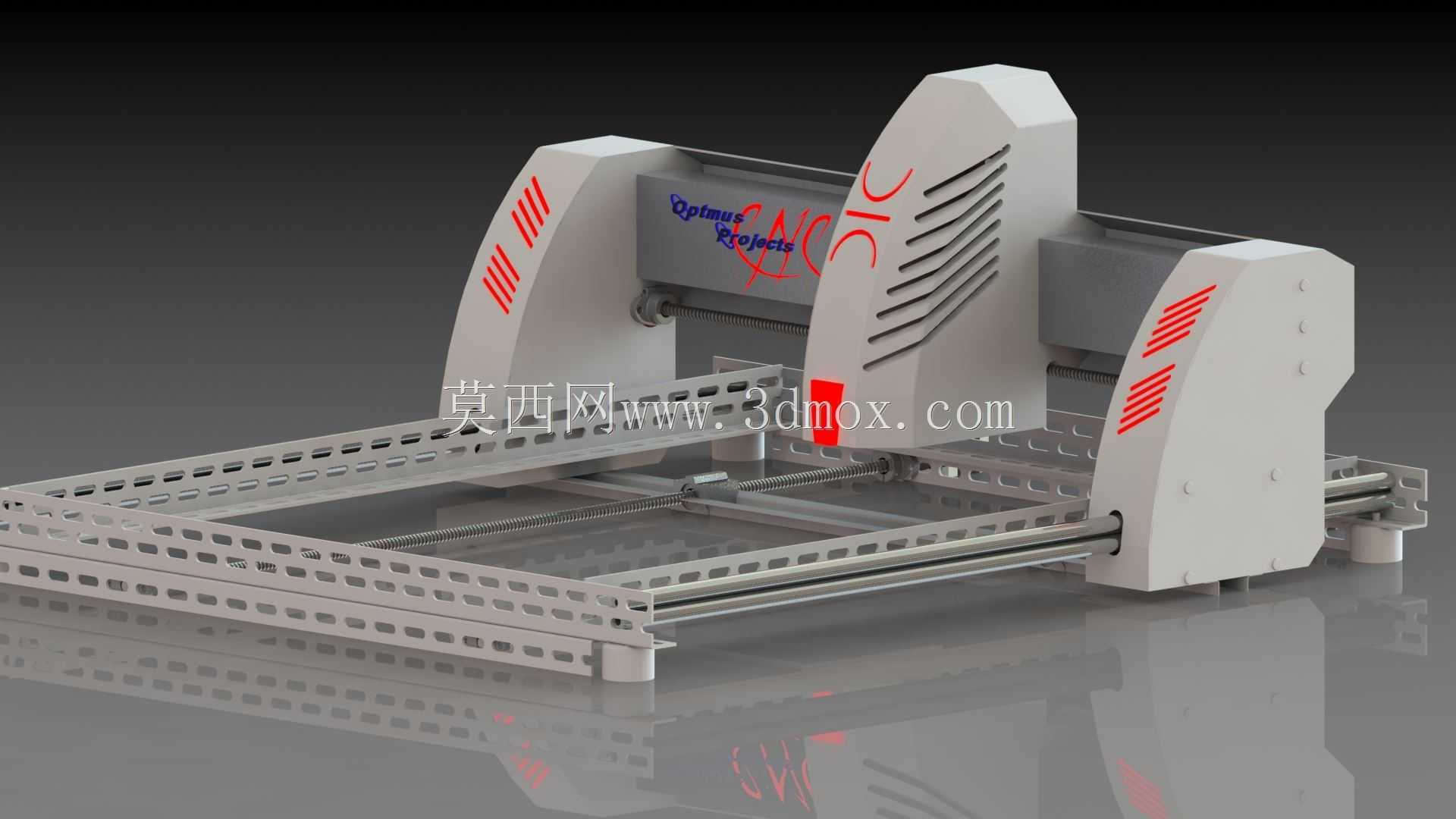

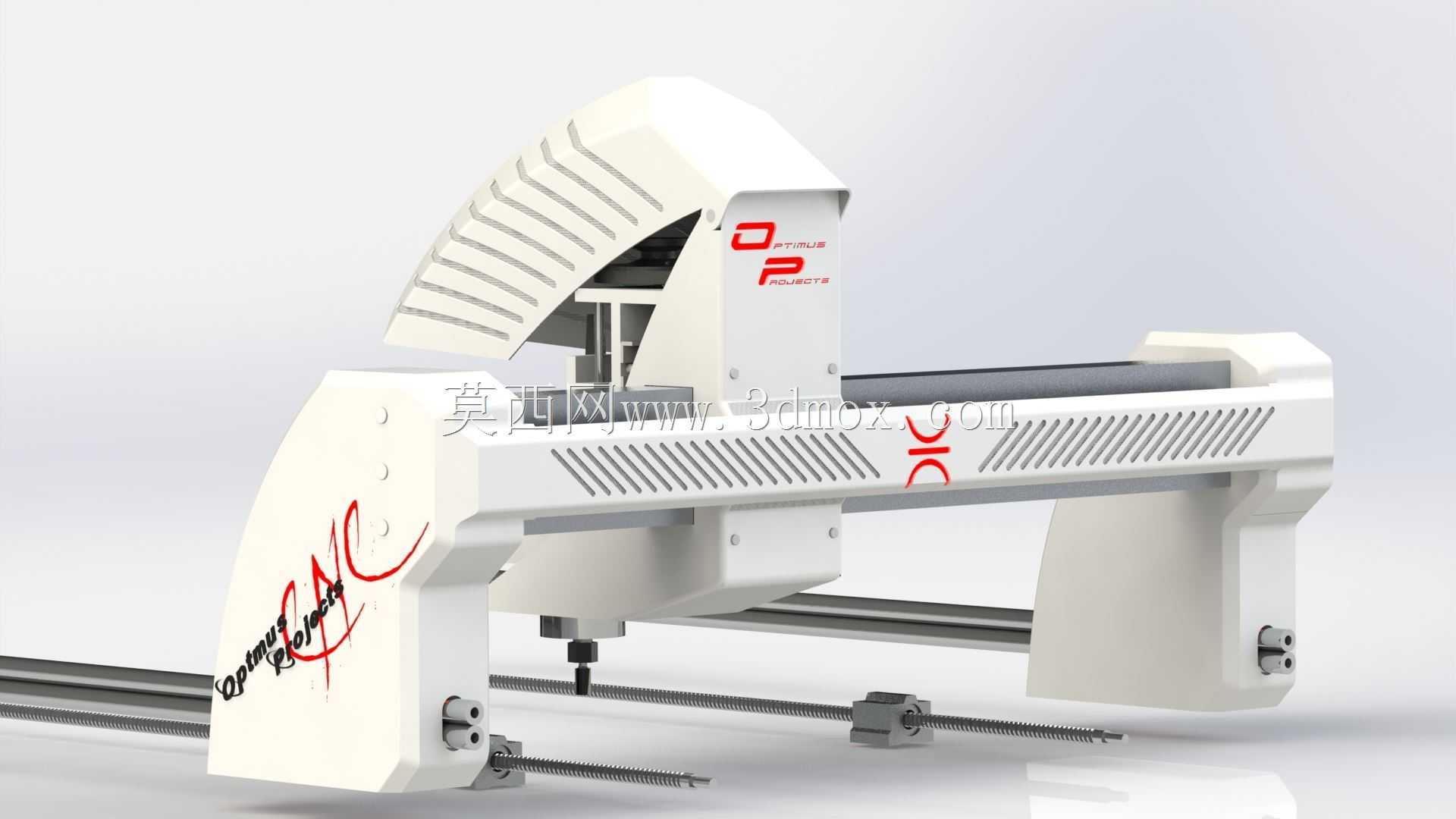

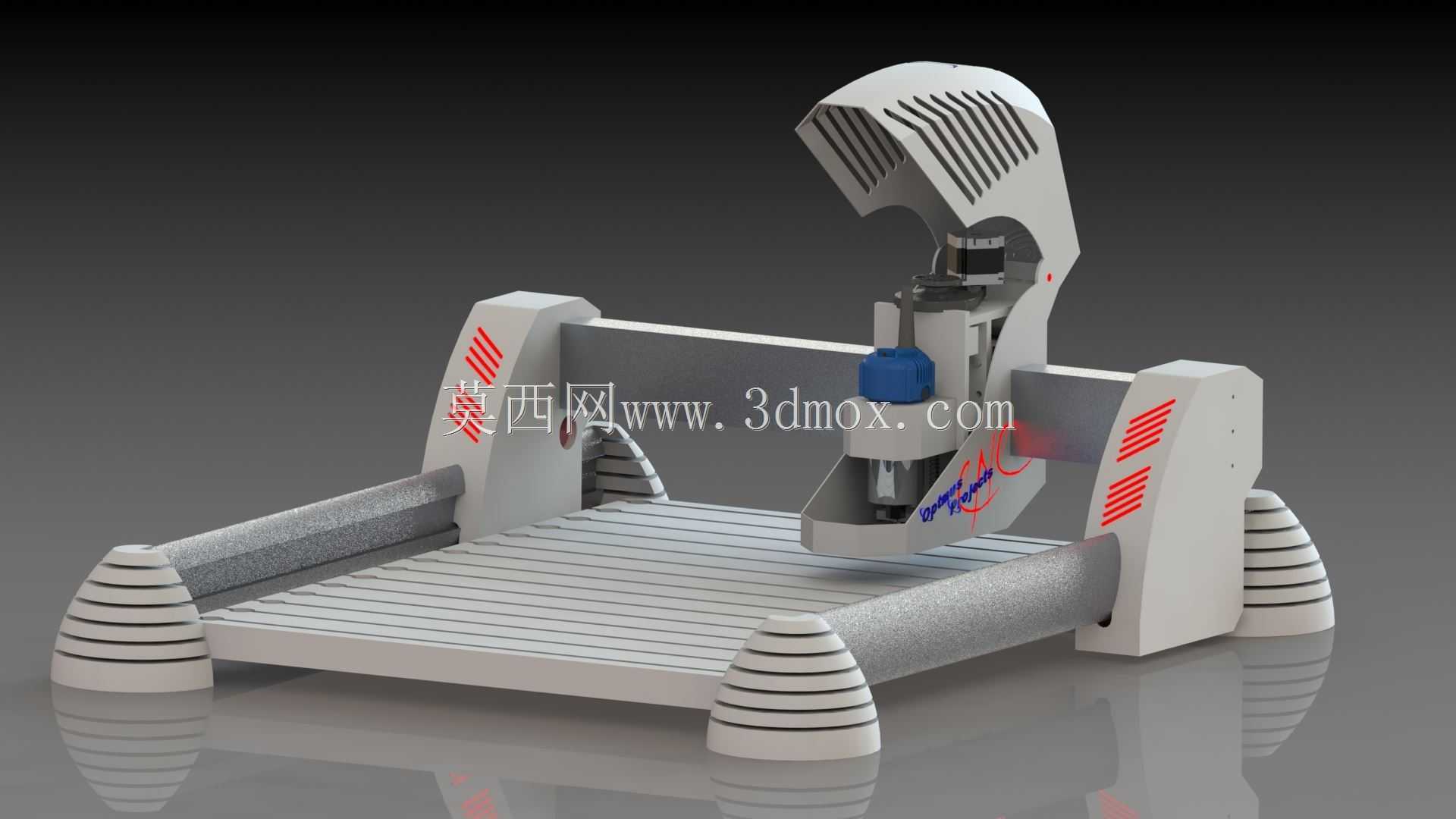

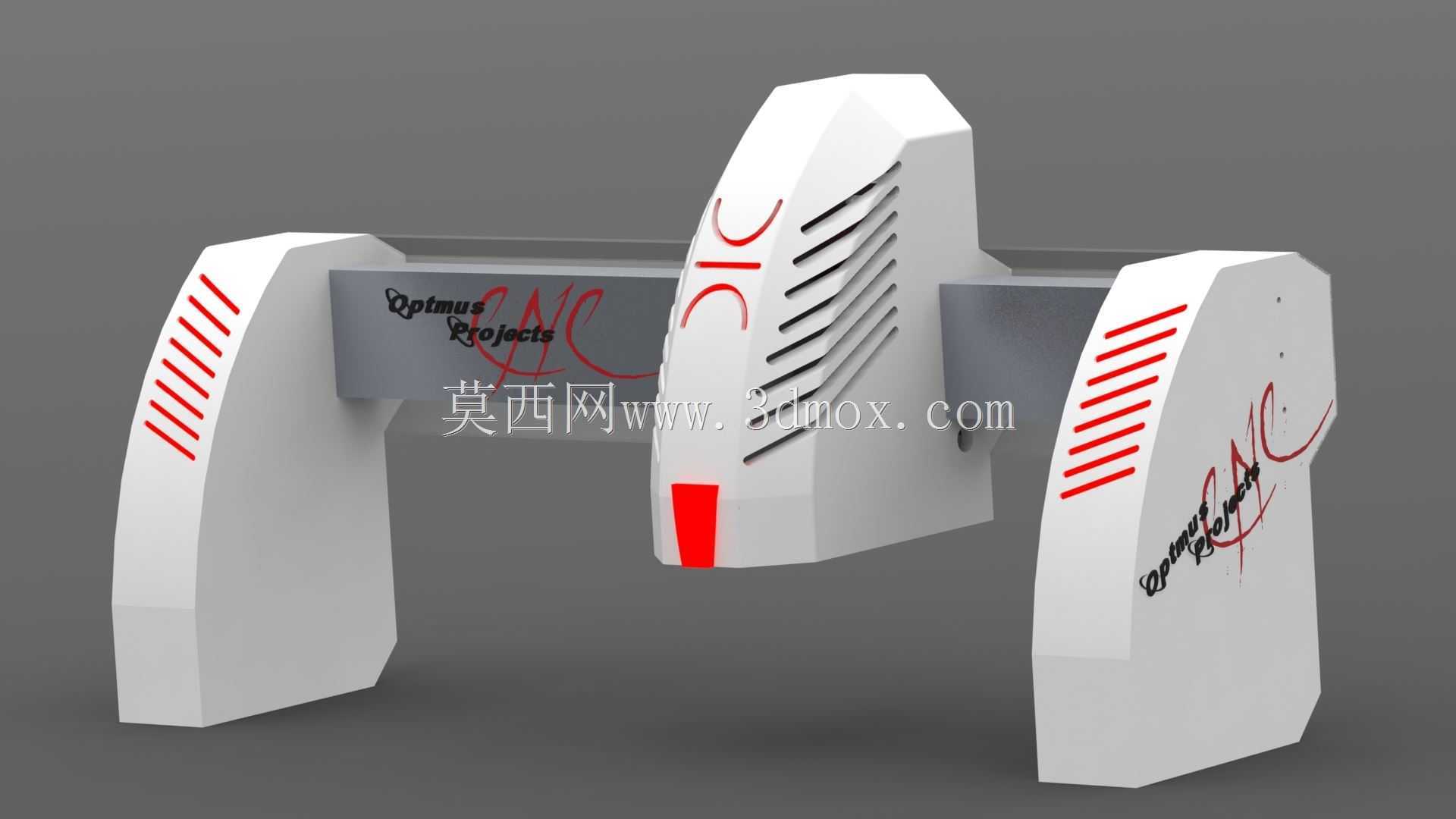

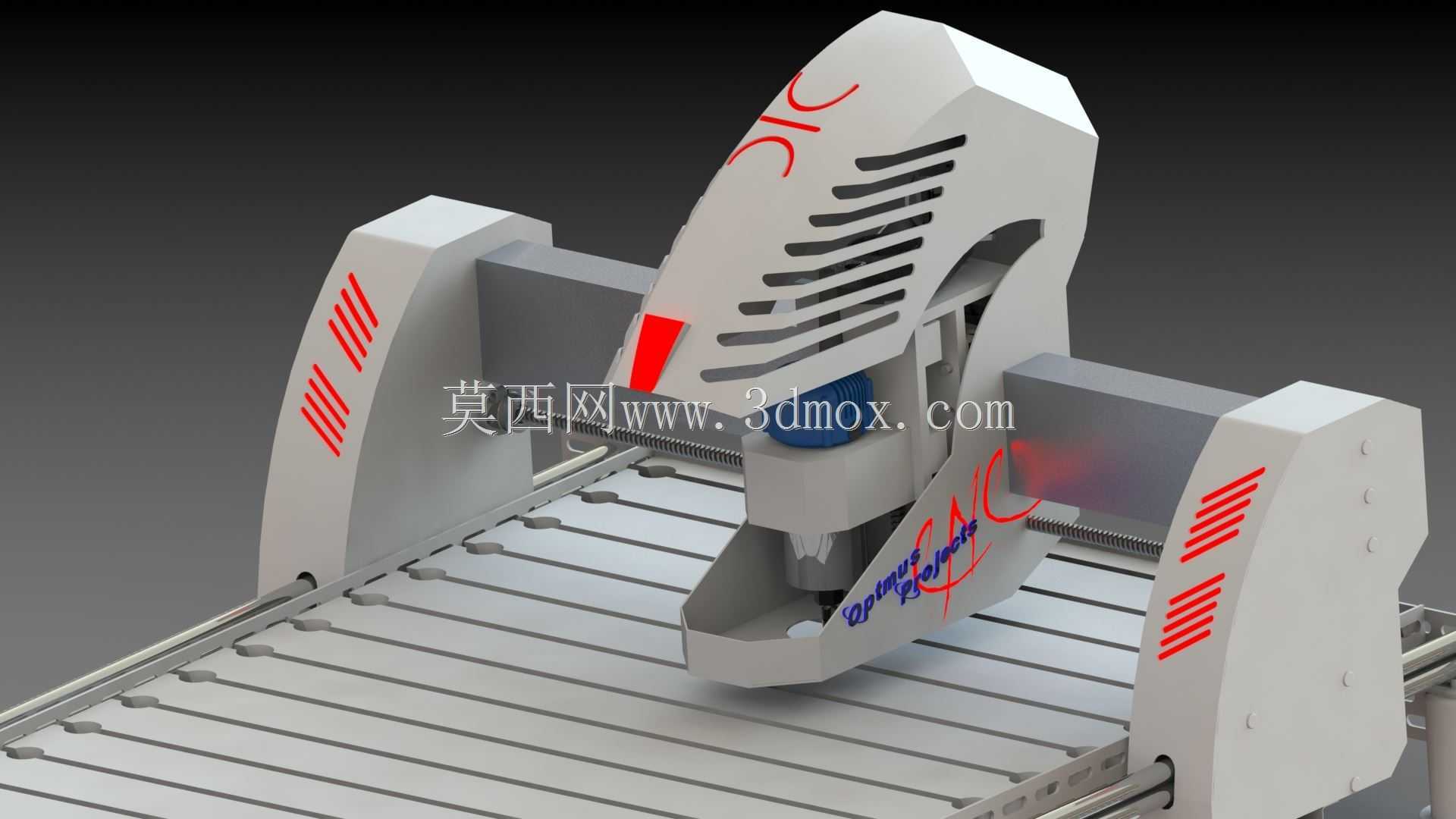

　　这款龙门式数控加工设备的结构设计，核心面向中小型板材的平面加工场景，在广告标识制作、小型五金件批量加工、工艺板材裁切、亚克力及软金属雕铣等场景中适配性较强，区别于大型重型龙门机床的厚重设计，该结构更侧重小场地部署、快速换产的加工需求。从整体结构布局来看，设备采用双立柱对称龙门架构，两侧立式支撑座搭载横向移动横梁，加工主轴组件安装于横梁滑座上，可沿横梁做横向进给运动，而待加工板材固定于下方的镂空工作台面，工作台两侧配套线性导轨与传动丝杆，带动龙门整体做纵向进给，三轴运动的布局既保证了加工行程的覆盖范围，也通过对称式结构抵消了单侧悬臂带来的形变误差。支撑座外侧设计的斜向散热槽，并非单纯的外观造型，实际是为内置的驱动电机、

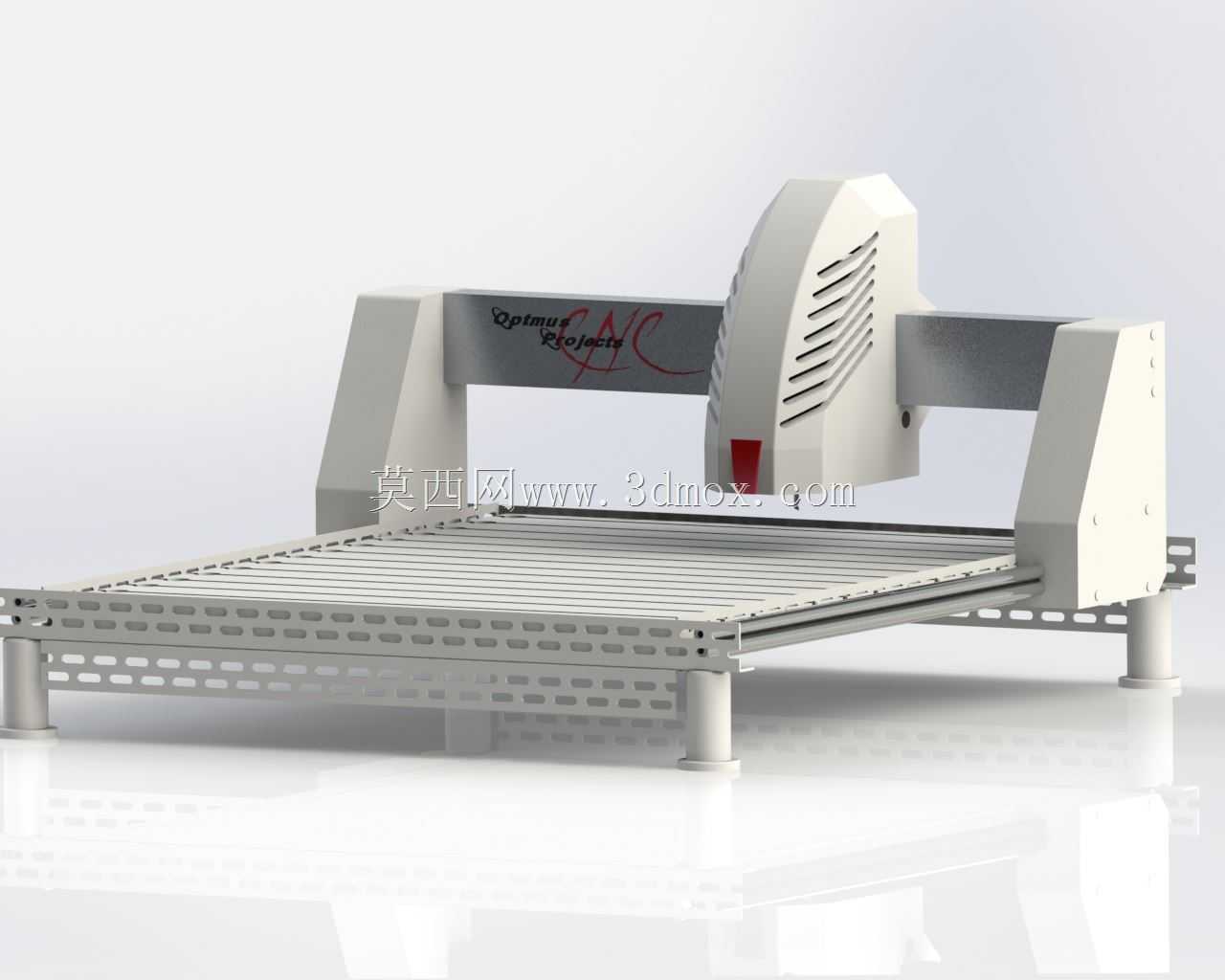

　　传动组件预留的对流散热通道，在连续长时间加工工况下，可通过设备运行产生的空气流动带走腔体内的积热，避免传动部件因温升出现精度偏移。工作台采用带阵列安装孔的镂空铝型材台面设计，一方面可以通过T型螺栓快速固定不同尺寸的待加工工件，适配从几十厘米到一米级幅面的板材装夹需求，另一方面镂空结构可直接排出加工产生的切屑与冷却液，无需额外设计复杂的台面排屑通道，日常维护时仅需清理台面下方的集屑槽即可。设备的安装边界设计充分考虑了小型加工车间的部署条件，整机底部设置四个可调式支撑脚座，无需预埋地基，仅需平整的水泥地面即可完成调平安装，调平范围可适配地面±15mm的高度差，降低了场地改造的成本。传动系统的设计上，纵向进给采用双丝杆同步驱动结构，

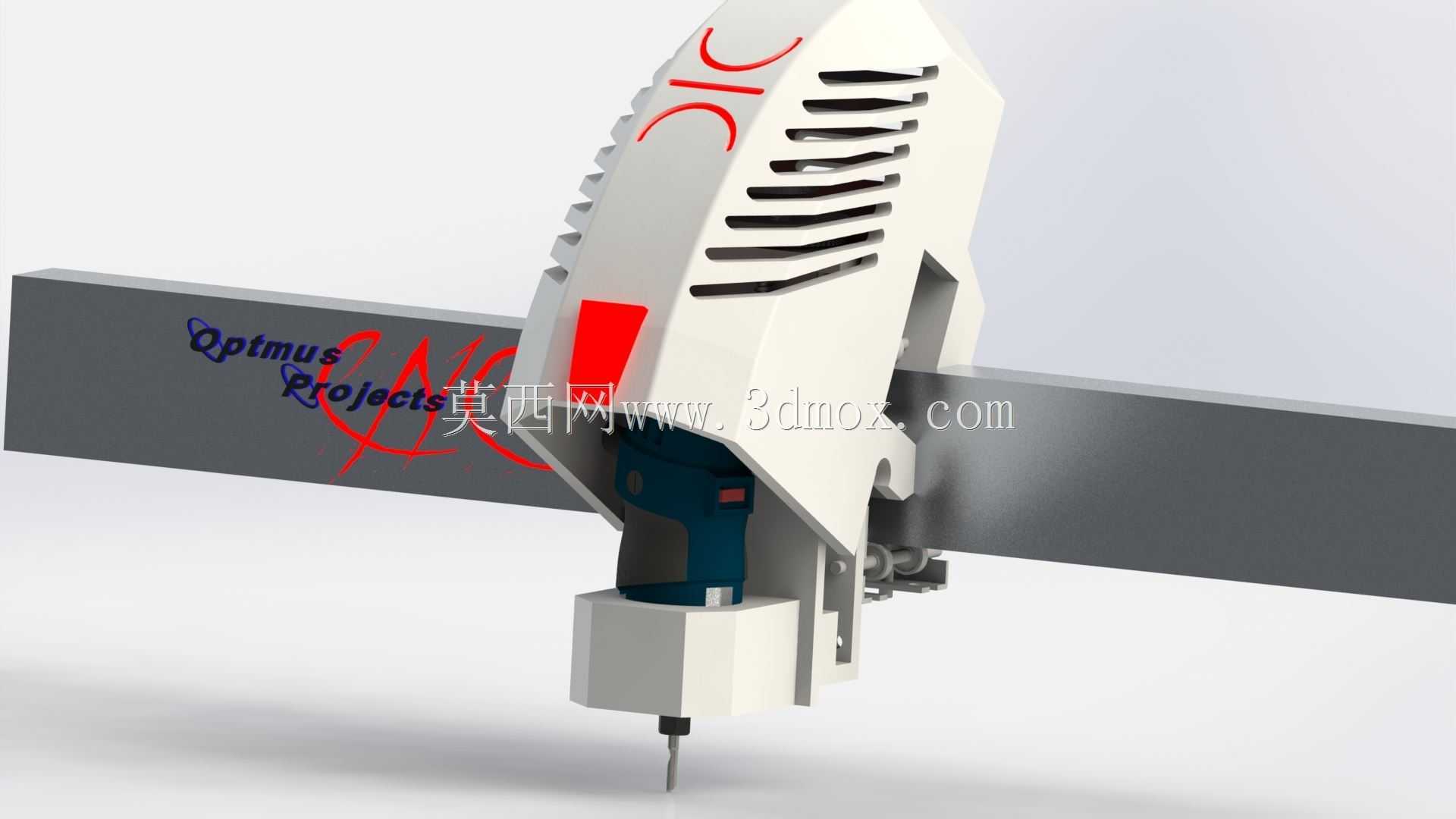

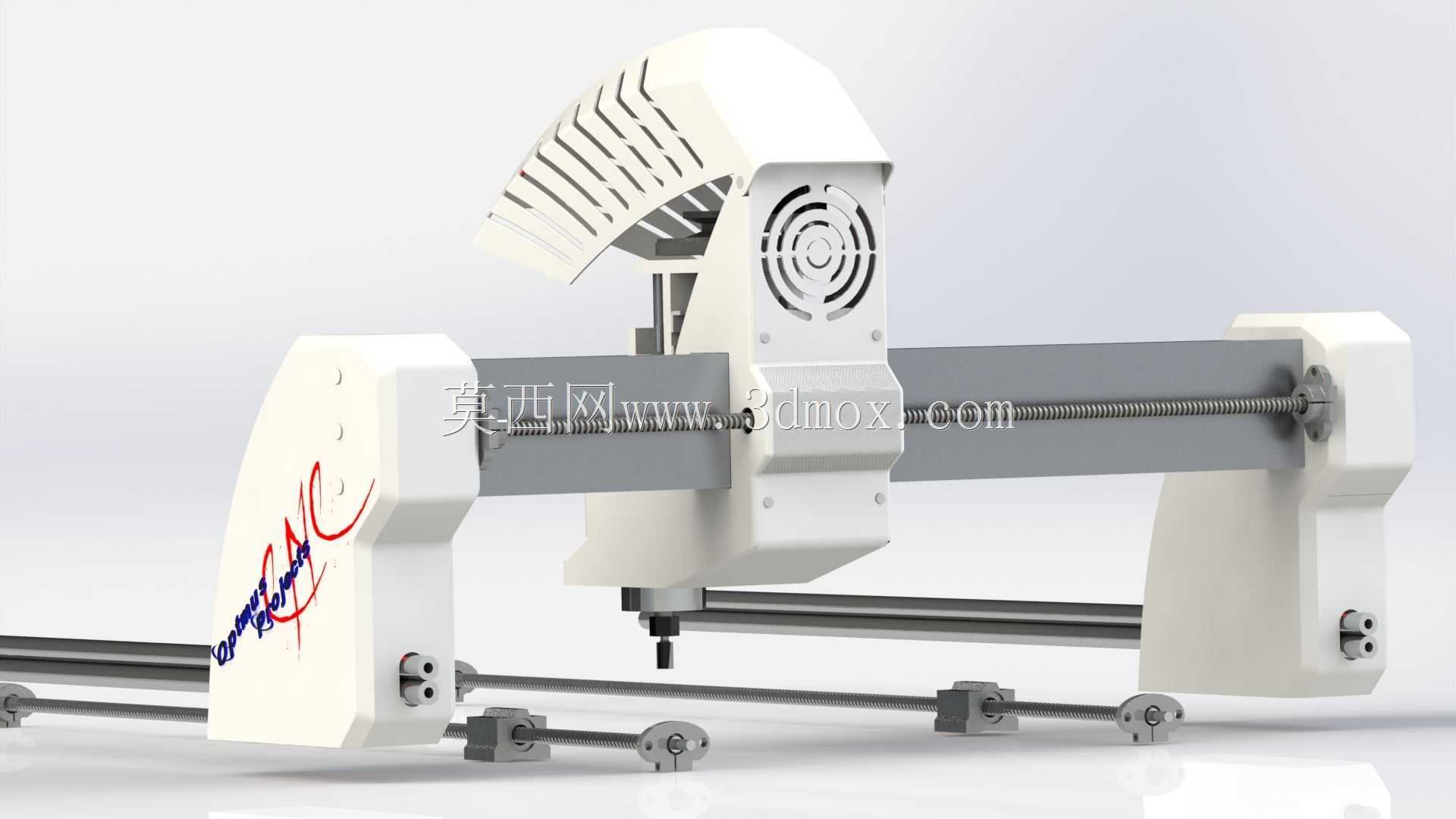

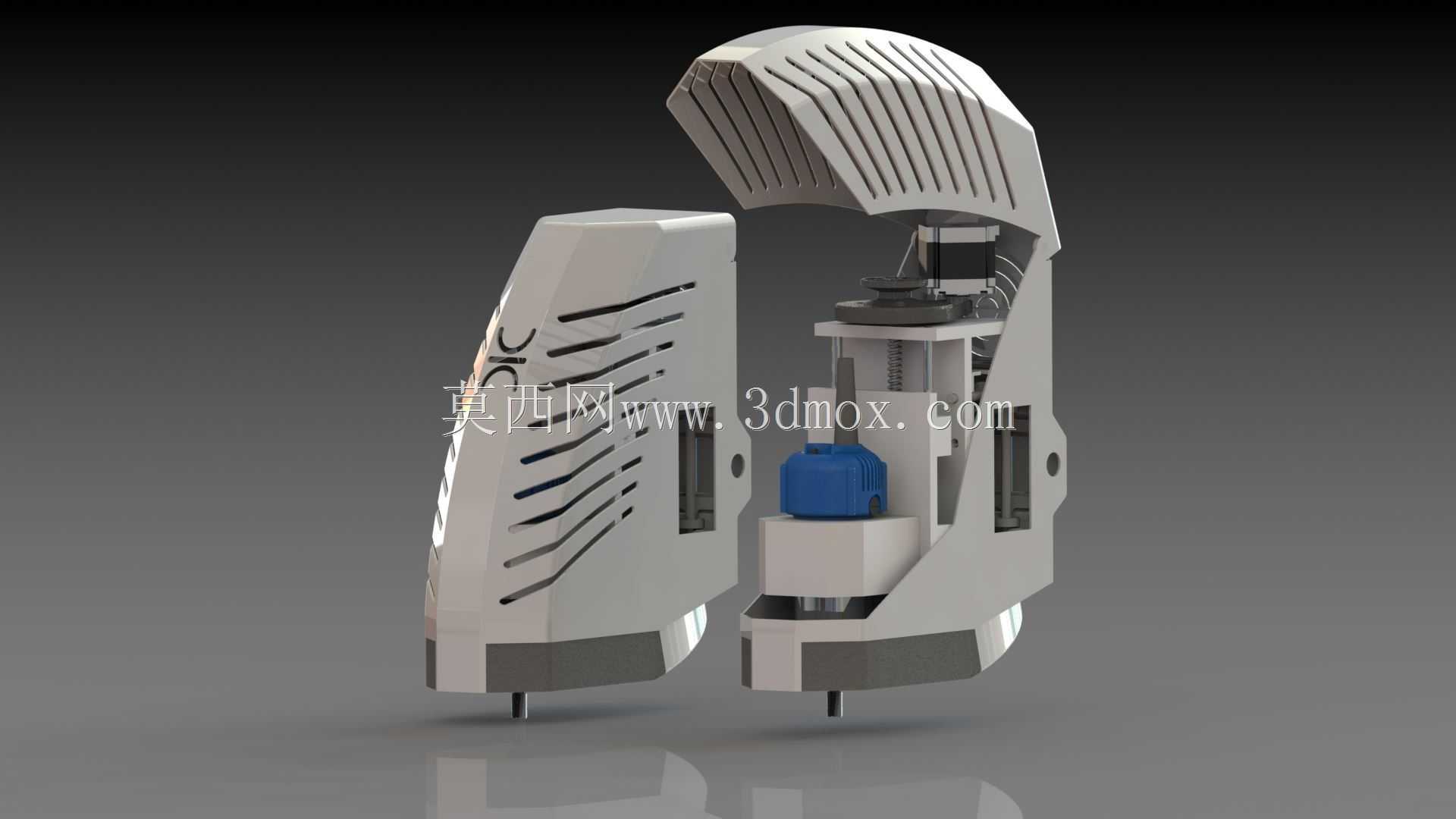

　　两侧导轨配套同规格的滚珠丝杆与伺服驱动单元，通过控制系统实现双轴同步进给，避免龙门运行过程中出现偏摆卡顿，相比单丝杆驱动的结构，双驱设计可将进给过程中的位置误差控制在0.02mm以内，满足雕铣、裁切类加工的精度要求。横梁部分采用箱型截面结构设计，在保证整体刚性的前提下尽可能降低自重，减少纵向进给时的运动惯量，提升设备的启停响应速度，横梁与两侧立柱的连接部位设置了可调式镶条，可在设备长期使用出现磨损间隙时，通过调整镶条预紧量恢复运动精度，延长设备的维护周期。主轴安装滑座上预留了多组刀具安装接口，可根据加工需求更换不同功率的雕铣主轴、裁切刀头或者划线组件，无需对整体结构做大幅改动即可切换加工功能，适配多品种小批量的加工订单需求。

　　两侧支撑座的底部与导轨滑块的连接位置，设计了可拆卸的防尘护板，可阻挡加工过程中产生的切屑、粉尘进入导轨与丝杆接触面，减少传动部件的磨粒磨损，日常维护时仅需定期清理护板表面的积尘即可，无需频繁拆解导轨防护结构。设备的走线全部采用拖链内置布局，横向与纵向的动力线、信号线均收纳于柔性拖链内部，避免运动过程中线路出现拉扯、磨损，同时也让设备外部走线更规整，减少车间现场的安全隐患。从结构刚性验证的角度来看，该设计在主轴最大切削负载工况下，横梁的最大形变量控制在0.05mm以内，可满足软金属、非金属板材的常规加工精度要求，不会因结构颤振导致加工表面出现振纹。工作台的承载能力按照均匀负载设计，可承载最大100kg的板材工件，覆盖绝大多数中小型加工场景的工件重量需求，不会因工件过重导致台面变形影响加工平面度。整体结构的模块化设计程度较高，立柱、横梁、工作台、传动组件均为独立装配单元，生产组装时可并行完成各部件的装配调试，再进行总装拼接，相比整体焊接式的机身结构，不仅降低了加工难度，也便于后续的部件更换与升级，比如后续需要拓展加工行程时，仅需更换更长的导轨、丝杆与工作台型材即可，无需重新设计整体机身结构。
