车床机床立柱式热熔装配工装结构

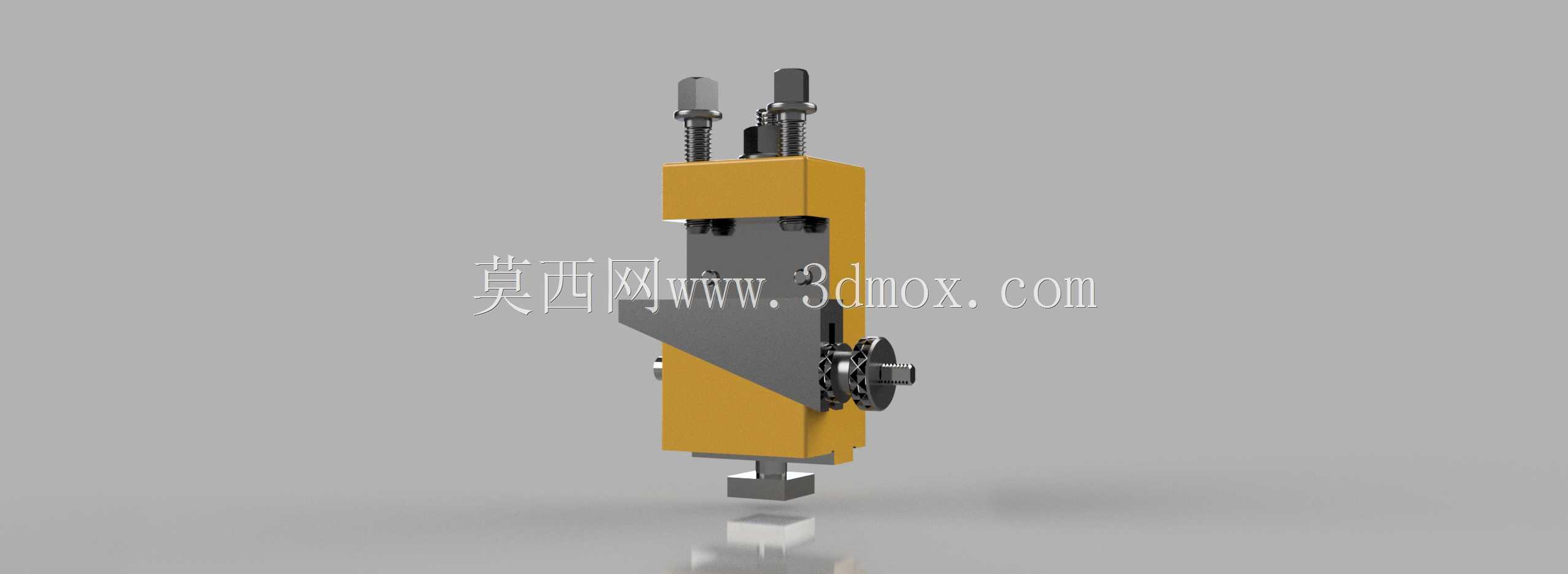

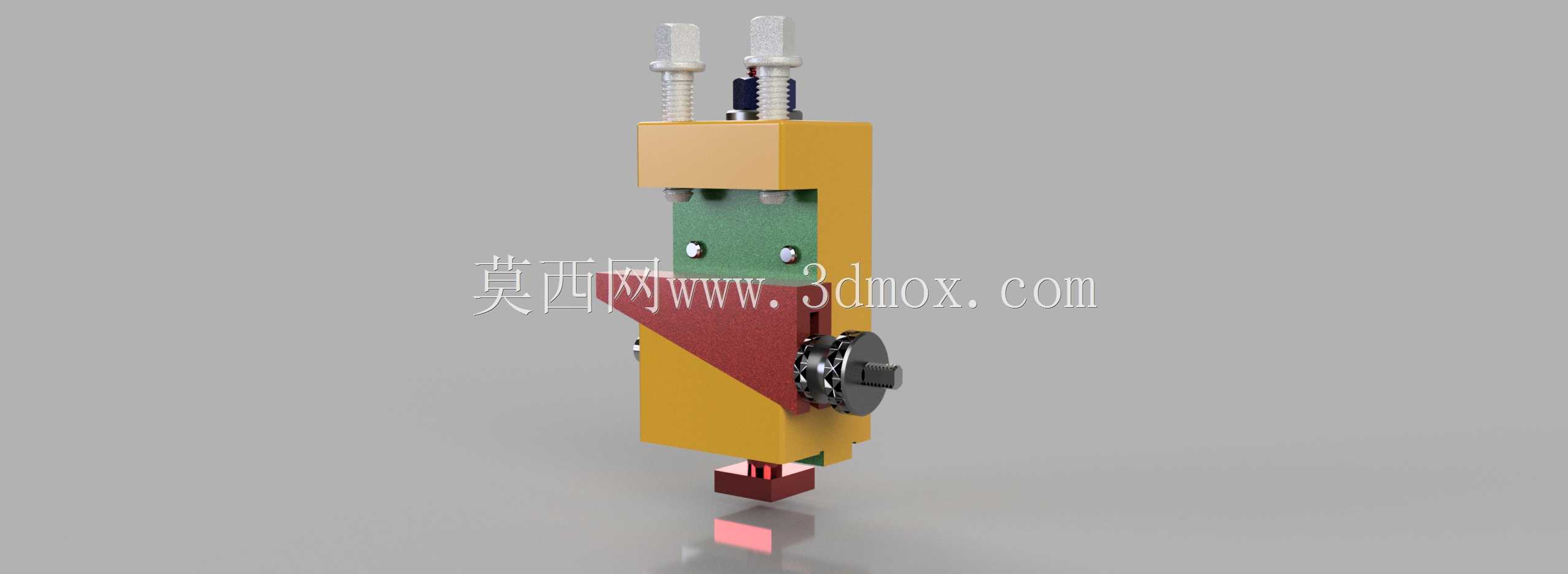

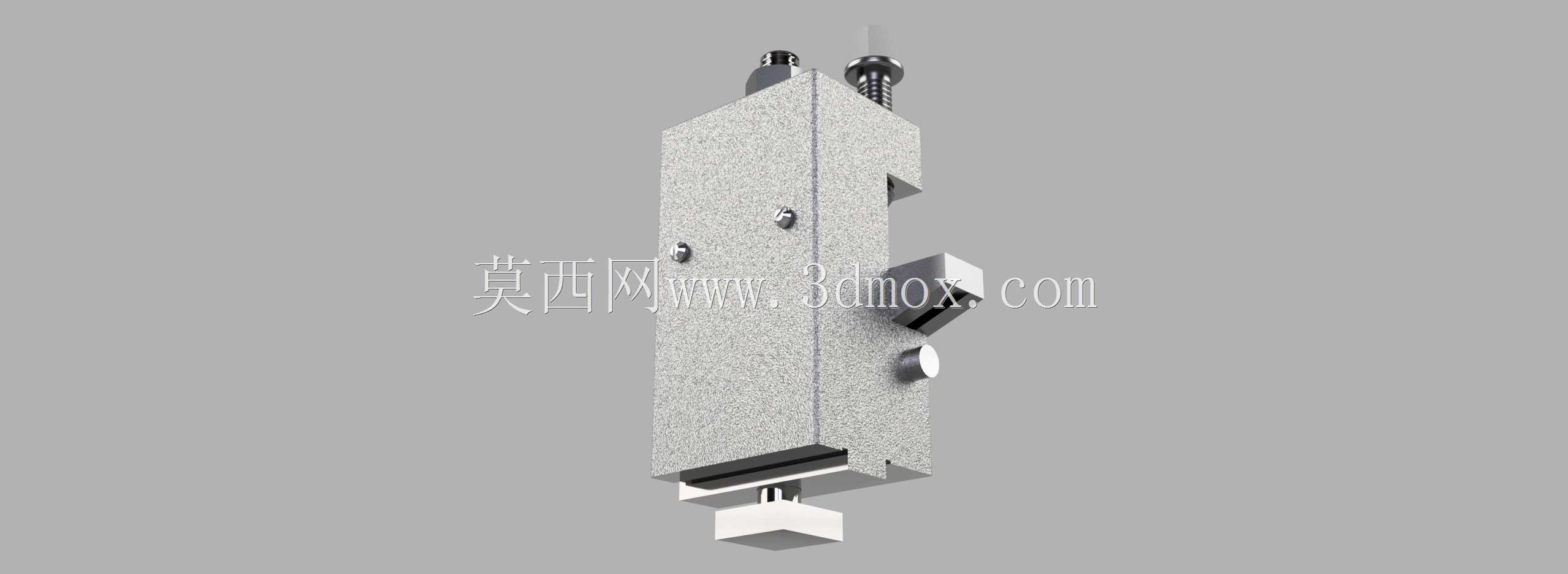

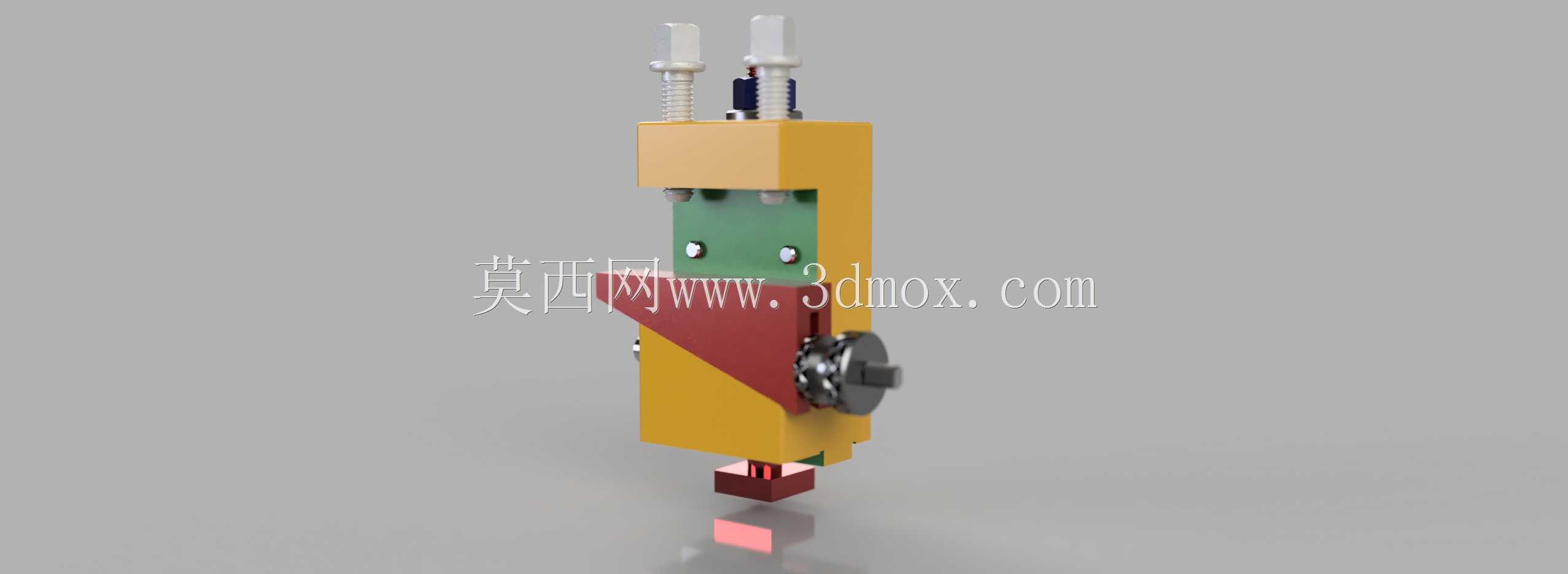

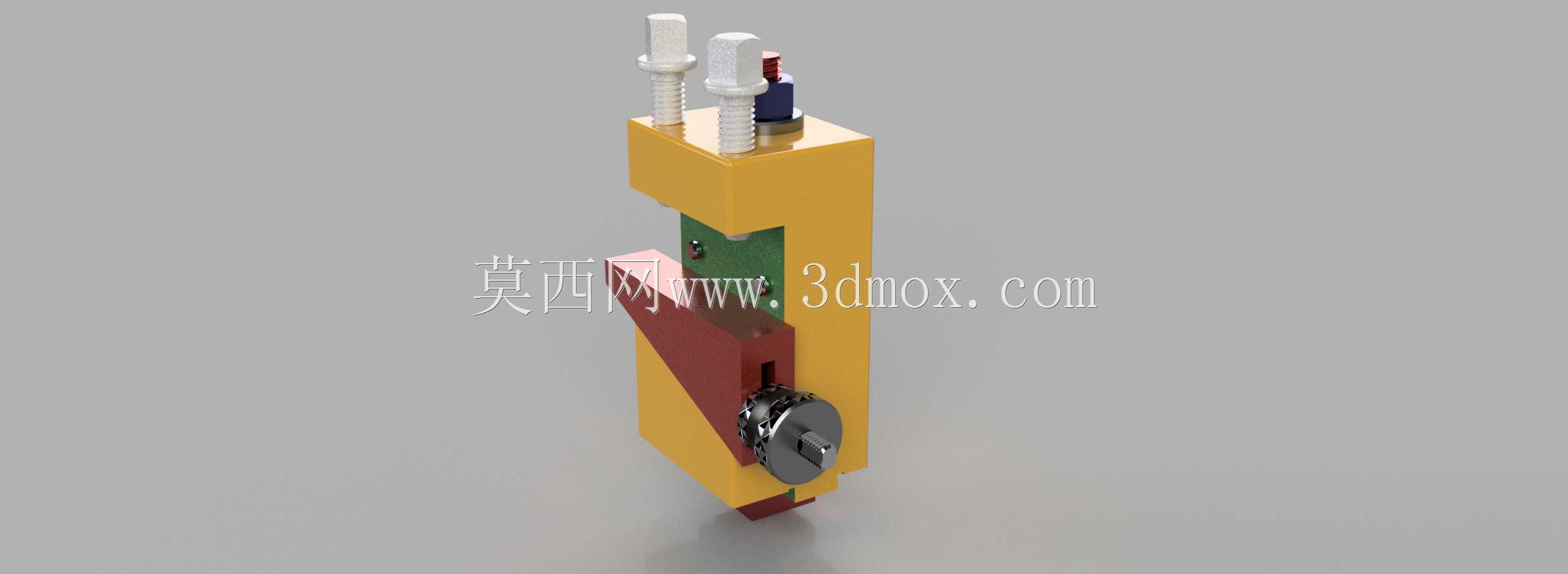

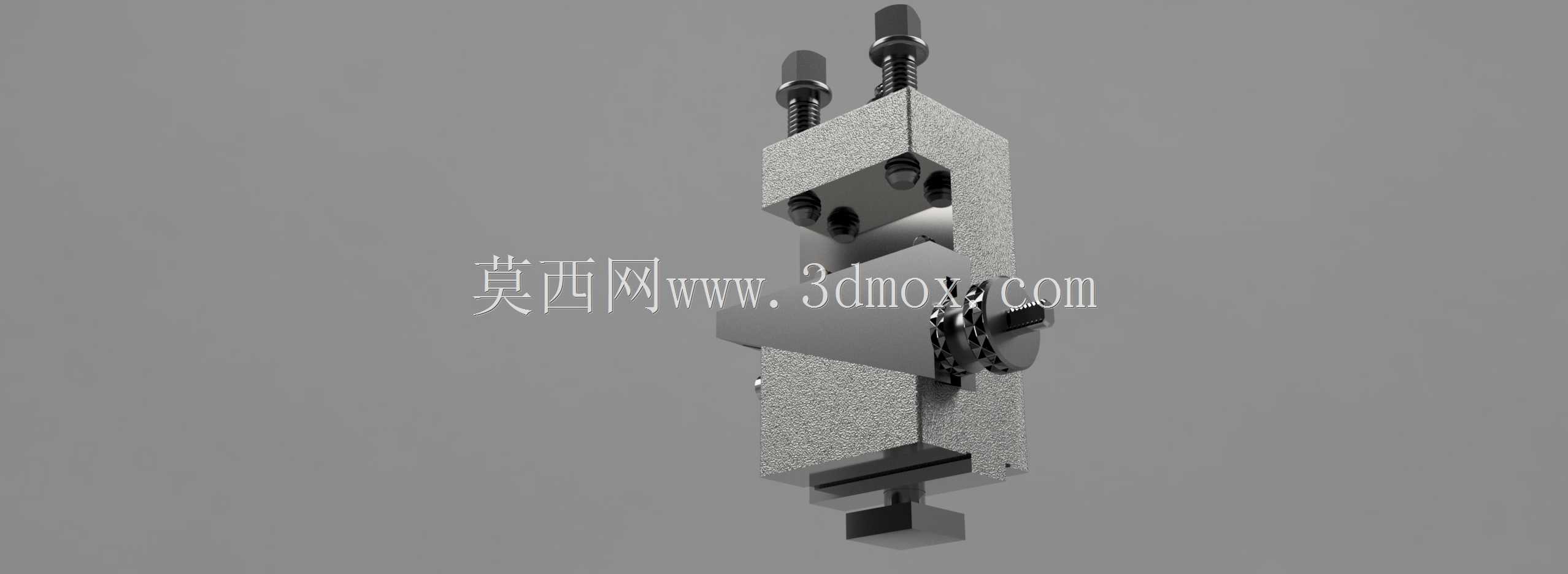

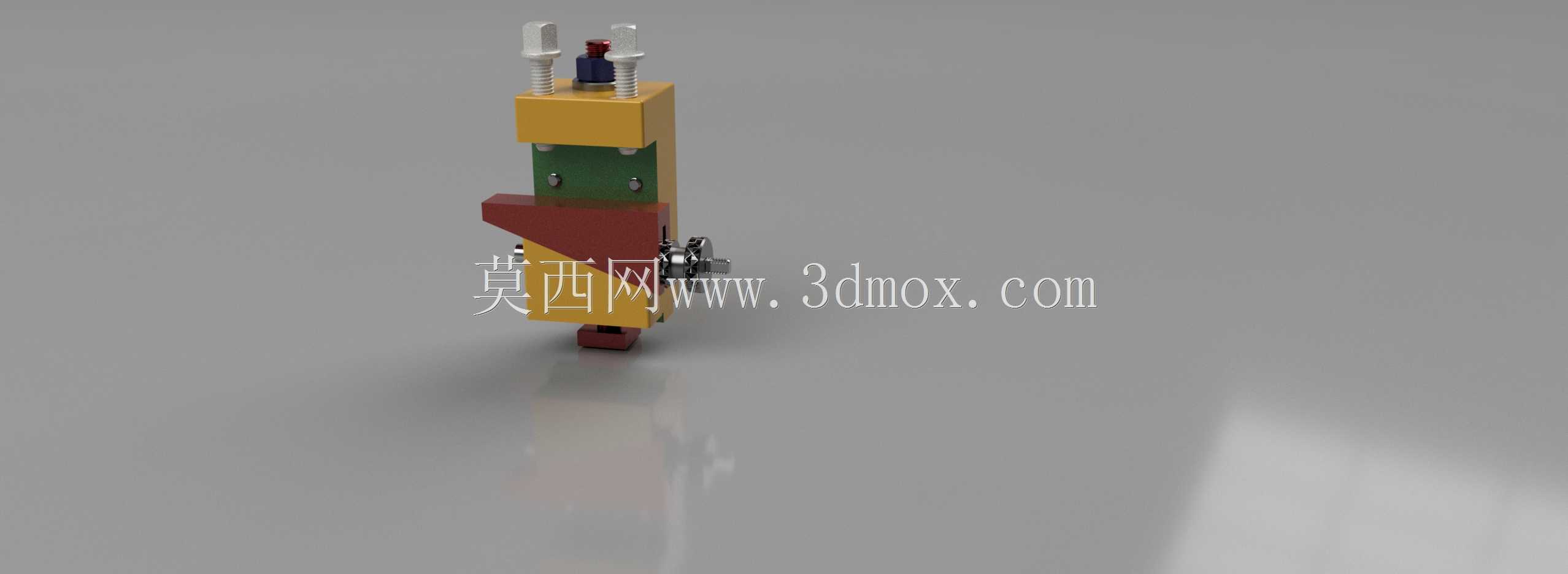

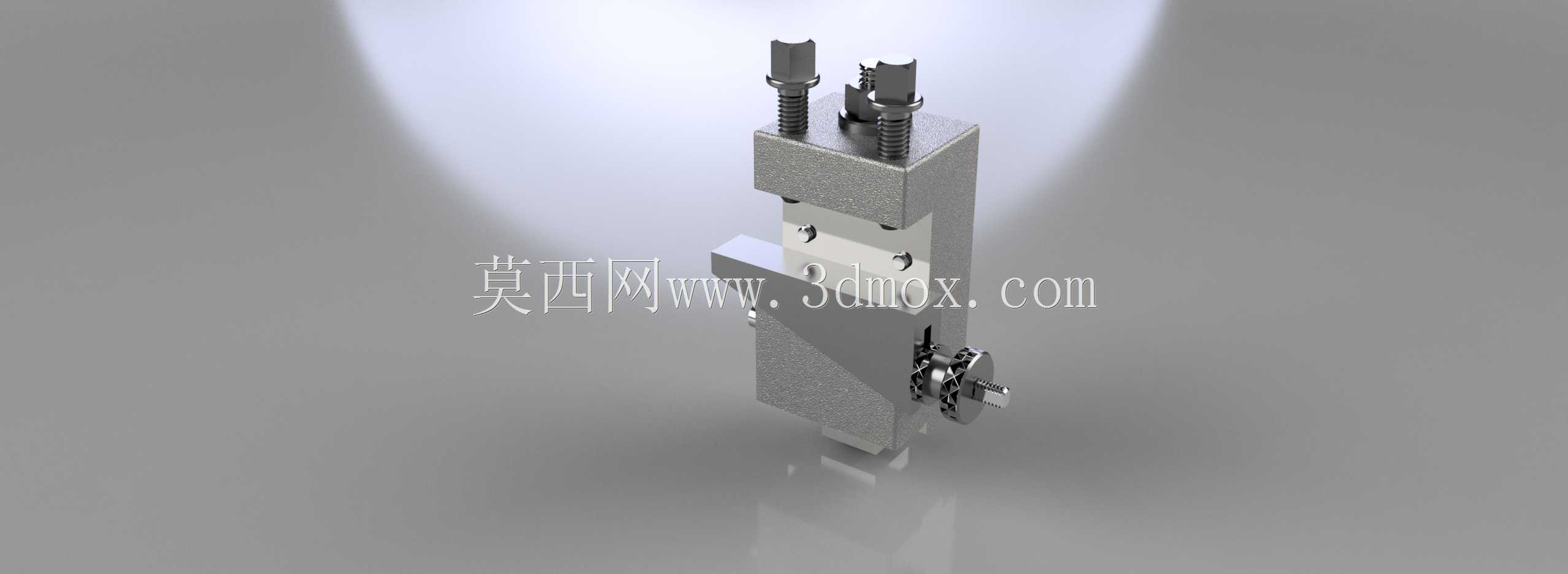

　　在中小批量五金零件热熔装配工序里，这类立柱式热熔工装常配套普通车床工位使用，主要解决小型塑胶嵌件、五金端子类零件的热熔压装定位问题，替代传统手持热熔枪的手动作业模式，降低人工对位偏差带来的装配不良率。从结构布局来看，整体采用立式立柱承载设计，主体支撑件为矩形截面的立式基座，基座侧面设置三角加强筋结构，抵消热熔压头下行时产生的侧向弯矩，避免长期作业后基座出现倾斜偏移，保证压装同轴度。上部的双压头组件采用独立可调式安装结构，两个热熔压头分别通过带锁紧螺母的调节螺杆固定在上安装座上，可根据待加工零件的孔位间距，沿安装座的横向槽调整压头间距，适配不同规格的双点位热熔装配需求，压头内部预留加热棒安装孔位，

　　作业时可将温度稳定控制在塑胶材料熔融区间，避免温度过高导致零件碳化、温度过低熔接强度不足的问题。中部的定位座采用分层式结构，下层为绝缘隔热板，隔绝热熔作业时的热量向基座传导，避免基座受热变形影响装配精度，上层为仿形定位槽，可根据待加工零件的外形更换不同的定位镶块，实现快速换型，适配多品种小批量的生产需求。侧部设置的旋钮式调节组件，用于控制热熔压头的下行行程，通过旋转旋钮调整内部限位块的位置，可精准控制压头的下压深度，保证热熔柱的熔融高度一致，压装后零件的贴合面间隙控制在0.1mm以内，满足装配后的尺寸公差要求。下部的出料导向结构采用斜向落料设计，压装完成后的成品可沿导向斜面滑落到工位旁的接料盒内，无需手动取件，提升单工位作业效率。

　　安装边界方面，整体基座的底部设置四个安装沉孔，可直接通过螺栓固定在车床旁的辅助工作台面上，安装时需保证基座的垂直面与工作台面的垂直度公差不超过0.02mm/100mm，避免压头下行时出现卡滞。外接管路与线路从基座背部的走线槽排布，避免与运动部件产生干涉，加热组件的供电线路需配套温度控制模块，实时监测压头温度，作业时的环境温度需控制在0-40℃区间，避免温度波动影响热熔稳定性。这类工装的设计思路核心是在有限的工位空间内，实现双点位热熔装配的精准定位，结构上尽量采用标准化的螺杆、螺母等通用五金件，降低加工与后期维护成本，同时兼顾换型便捷性，不需要复杂的拆卸步骤即可完成定位镶块与压头的调整，适配离散型制造场景下多品种零件的装配需求。

　　实际应用中，这类工装常布置在车床加工工序的下游，零件完成车削加工后，直接流转到该工位完成热熔嵌件的装配，减少工序间的周转距离，提升产线的流转效率，相比全自动热熔专机，这类小型工装的投入成本更低，占用空间更小，更适合小型机加工车间的工位改造需求，不需要对现有工位布局做大幅调整即可快速投入使用。结构受力层面，三角加强筋的设计将压装时的垂直载荷分散到整个基座立面，避免应力集中在基座与上安装座的连接位置，长期反复压装作业后，连接位置的变形量可控制在微米级，保证工装的长期使用精度。压头的导向结构采用铜套导向，相比直线轴承，铜套的耐高温性能更好，在热熔作业的高温环境下不会出现润滑脂干涸、卡滞的问题，日常维护只需要定期涂抹少量高温润滑脂即可，维护成本极低。定位座的隔热板采用环氧玻纤材质，隔热性能优异，连续作业4小时以上，基座表面的温度不会超过40℃，避免操作人员触碰时出现烫伤风险，同时也减少热量向工作台传导，避免工作台受热变形影响周边工位的加工精度。
