四旋翼小型航拍作业飞行器结构设计

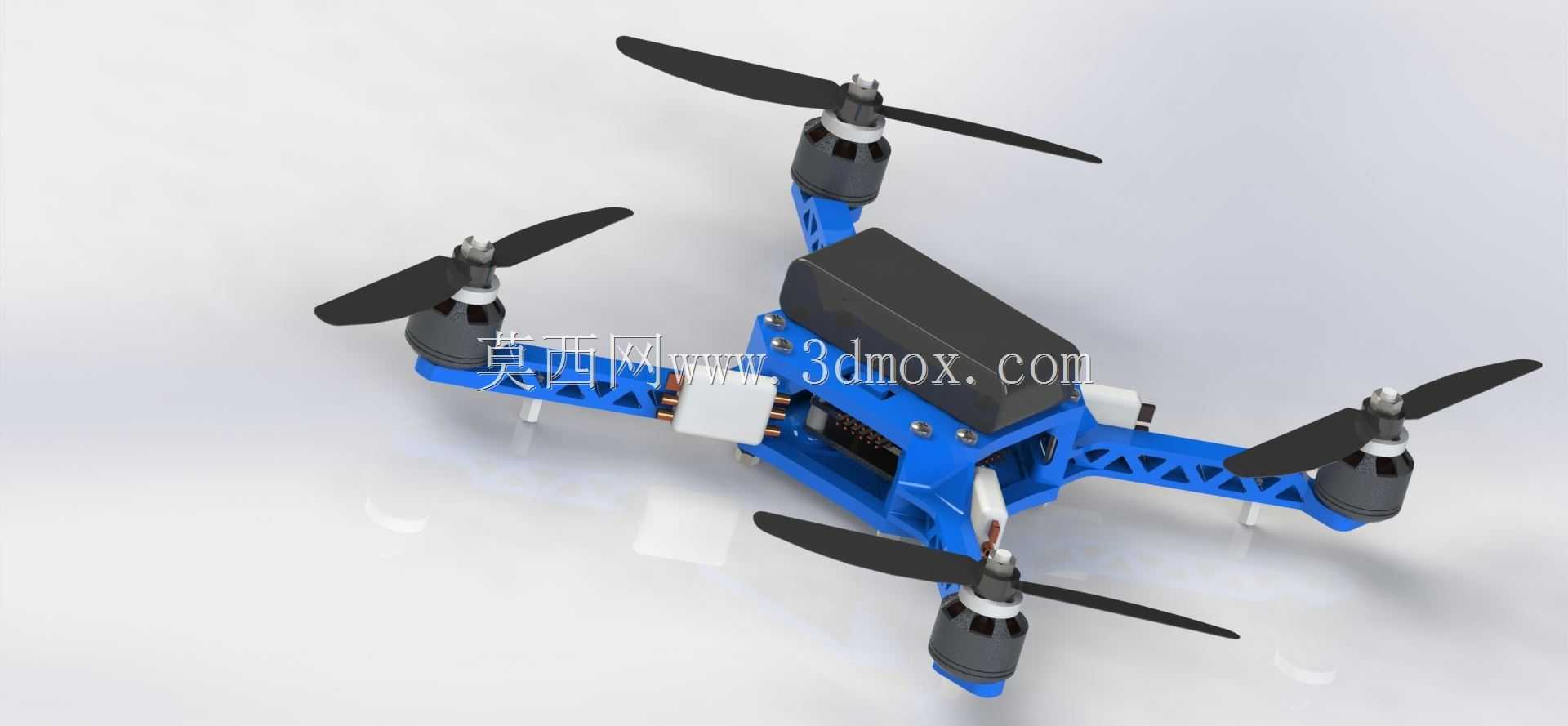

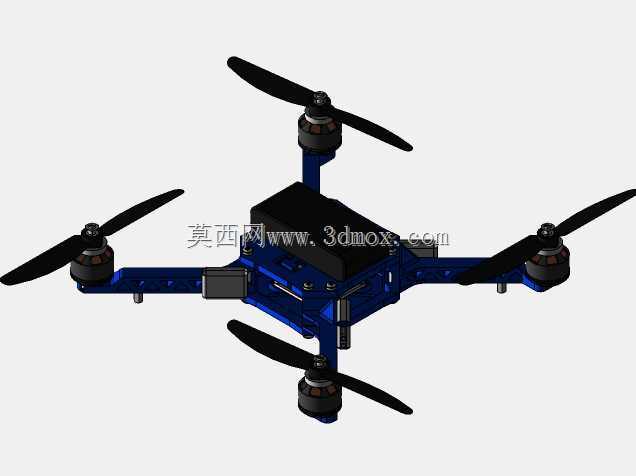

　　能避免电机安装时出现偏斜，减少高速转动时的动平衡偏差。中心主机仓采用分层式结构设计，上层为飞控与电池的安装腔体，腔体内部预留了飞控模块的减震安装位，可通过减震球将飞控板与机架硬连接部分隔离，过滤飞行过程中电机转动带来的高频振动，避免飞控陀螺仪采集数据出现偏差，下层为电调与线路收纳空间，所有动力线与信号线都可以在仓内完成走线，不会出现线路外露缠绕螺旋桨的风险，仓体侧面预留了标准的接口开孔，可直接引出电池充电口、图传天线接口与外接载荷的供电接口，不需要后期对仓体进行二次切割加工。螺旋桨采用两叶式快拆结构，桨根位置与电机输出轴的快拆座匹配，安装时只需要对准卡位按压即可锁定，拆卸时按下锁扣就能快速取下，日常外场作业如果出现桨叶磕碰损坏，这款四旋翼飞行器的结构设计，首先围绕低空近景作业的实际需求展开，日常可用于园区巡检、小范围航测、户外轻量载荷拍摄等场景，区别于大载重行业级无人机，它的定位是便携灵活的轻量作业载体，单人即可完成外场携带与快速起飞准备。从结构布局来看，采用经典的X型机架排布，四个机臂从中心主机仓向外等角度延伸，这种布局的优势在于飞行过程中姿态调整的力矩输出更均衡，不会出现单方向动力冗余不足的问题，同时机臂与中心仓的连接位置做了嵌入式限位结构，日常收纳时可以快速拆卸机臂，外场作业时不需要额外工具就能完成组装，机臂末端的电机安装座预留了标准的动力电机安装孔位，孔位间距匹配主流22系列无刷电机的安装尺寸，安装面做了0.2mm的下沉定位台，

　　可以在几十秒内完成更换，不需要借助扳手等工具。从安装边界尺寸来看，机臂展开后整机的对角电机轴距控制在250mm级别，这个尺寸既保证了足够的升力冗余，搭载100g以内的拍摄模块时依然能保持稳定的悬停精度，同时折叠机臂后整机的收纳尺寸可以控制在巴掌大小，能够放入普通的户外背包侧袋，不会占用过多的携带空间。机架主体的受力部分采用高强度工程塑料一体成型，机臂内部做了网格状加强筋结构，在保证结构强度的前提下尽可能降低自身重量，机臂靠近中心仓的位置做了加厚处理，应对飞行过程中可能出现的意外磕碰时，不会出现机臂根部断裂的问题，电机安装座位置预埋了金属螺纹嵌件，多次拆装电机也不会出现塑料孔滑牙的情况。起落部分没有采用额外的独立起落架，

　　而是利用机臂下方的凸起结构作为支撑，起飞降落时可以让机身底部与地面保持10mm左右的间隙，既能够避免底部的摄像头与地面摩擦剐蹭，又不会因为额外加装起落架增加飞行风阻，同时减少了整机的零件数量，降低后期维护的成本。在动力匹配的设计上，四个电机的安装角度完全垂直于机臂平面，没有做额外的倾角设计，这样的设定能够让动力输出完全垂直于机身平面，悬停时的动力损耗更小，配合对应的两叶桨，单电机的最大拉力可以达到300g，整机起飞重量控制在400g以内时，动力冗余可以超过2倍，应对三级左右的户外风场依然能够保持稳定的飞行姿态，不会出现明显的飘移。中心仓的电池安装位采用滑轨式设计，电池可以沿着仓内的滑轨推入，到位后自动通过卡扣锁定，

　　更换电池时只需要按下卡扣就能抽出电池，外场作业时可以通过快速更换电池延长作业时间，不需要每次都拆开仓盖调整电池位置，电池安装位的尺寸兼容常规的2S-3S轻量化锂电池，仓内预留了电池绑带的穿孔，即使飞行过程中出现较大的姿态变化，电池也不会出现移位导致整机重心偏移。飞控安装位的尺寸匹配主流的迷你型飞控模块，安装孔位做了通用化设计，不需要额外打印转接件就能直接固定，减震球的安装位置围绕飞控的重心点排布，能够最大程度过滤各个方向传来的振动，保证飞控的姿态解算精度。图传与摄像头的安装位置位于机身头部的下方，安装座预留了角度调节的阻尼转轴，可以根据实际拍摄需求调整摄像头的俯仰角度，调整范围从水平向前到垂直向下，能够覆盖平飞航拍与垂直俯拍的不同作业需求，安装座的孔位兼容通用的迷你型摄像头模块，后期可以根据需求更换不同参数的拍摄组件。整个结构的设计没有冗余的装饰性结构，所有的外形特征都服务于功能需求，机臂的边缘做了圆弧过渡处理，既能够降低飞行过程中的风阻，也能避免外场操作时尖锐的边缘划伤操作人员，仓体的合缝位置做了错位止口设计，日常小雨环境下作业时，不会有雨水直接渗入仓内接触电子元件，提升了设备在复杂户外环境下的适应能力。
