六旋翼碳纤维无人机机架结构设计

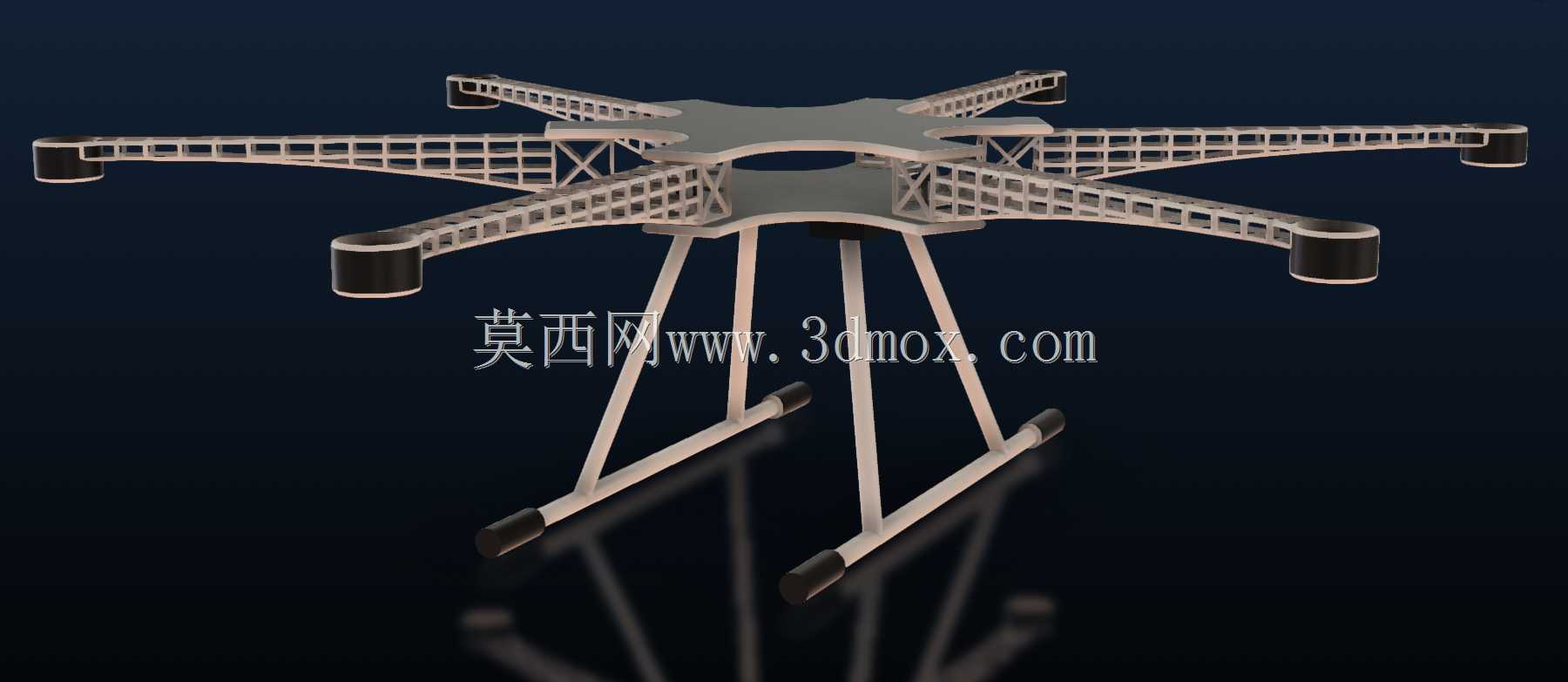

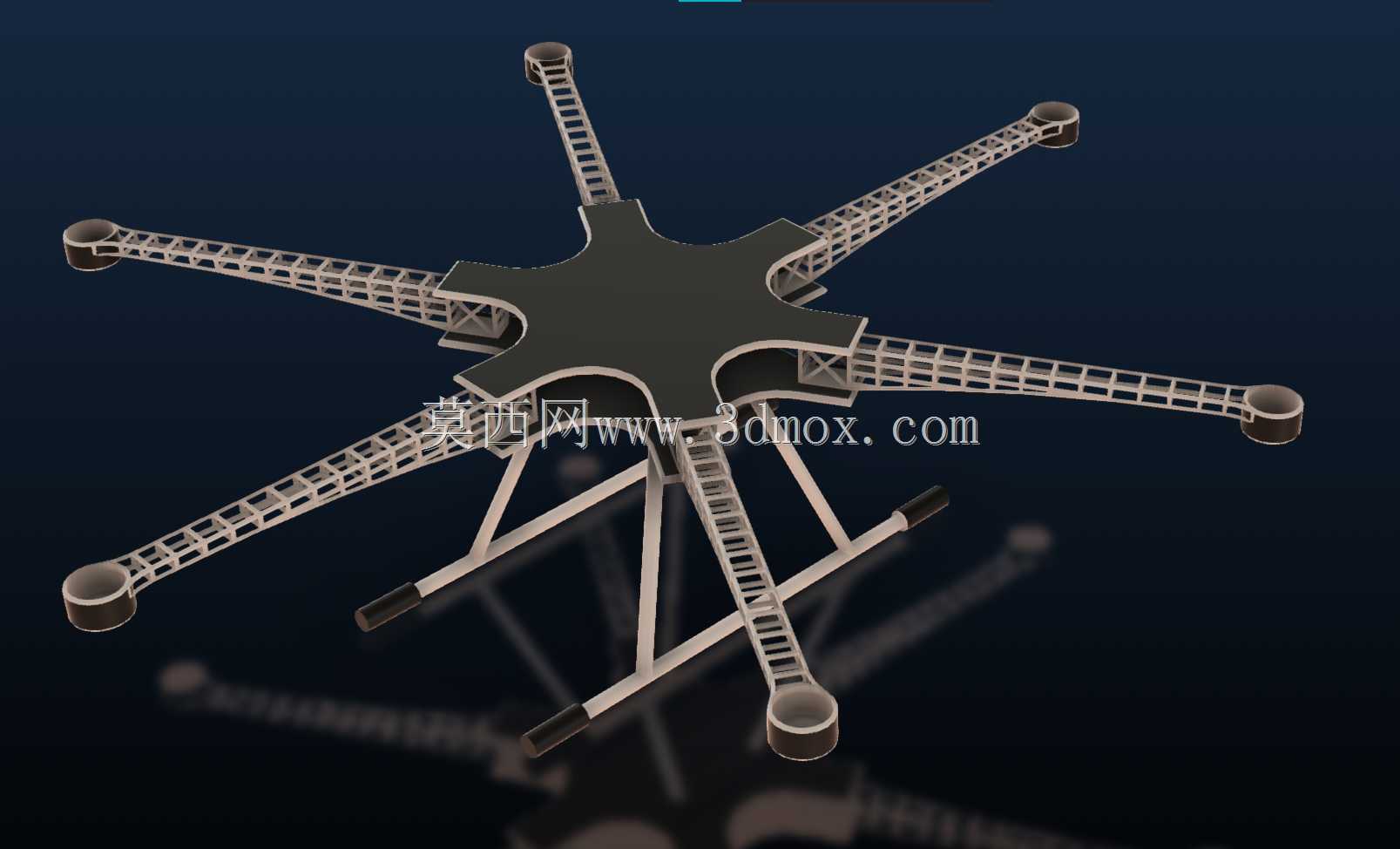

　　多旋翼无人机在民用测绘、电力巡检、农林植保、应急救援等场景的应用占比逐年提升，机架作为整套飞行系统的承载基体，其结构刚度、重量分布、安装兼容性直接决定整机的飞行稳定性、载荷上限与续航表现。这款六旋翼机架采用六臂对称辐射式布局，区别于常规四旋翼的十字或X型布局，六个机臂沿中心安装盘周向均匀分布，相邻机臂夹角为60度，这种布局能让每个旋翼产生的升力更均匀地分摊到中心基体上，单臂承受的弯矩比同级别四旋翼机架降低约30%，在搭载同等重量的任务载荷时，机臂形变量更小，飞行过程中的姿态控制精度更高，尤其适合搭载高清测绘相机、多光谱传感器等对姿态稳定性要求严苛的作业场景。

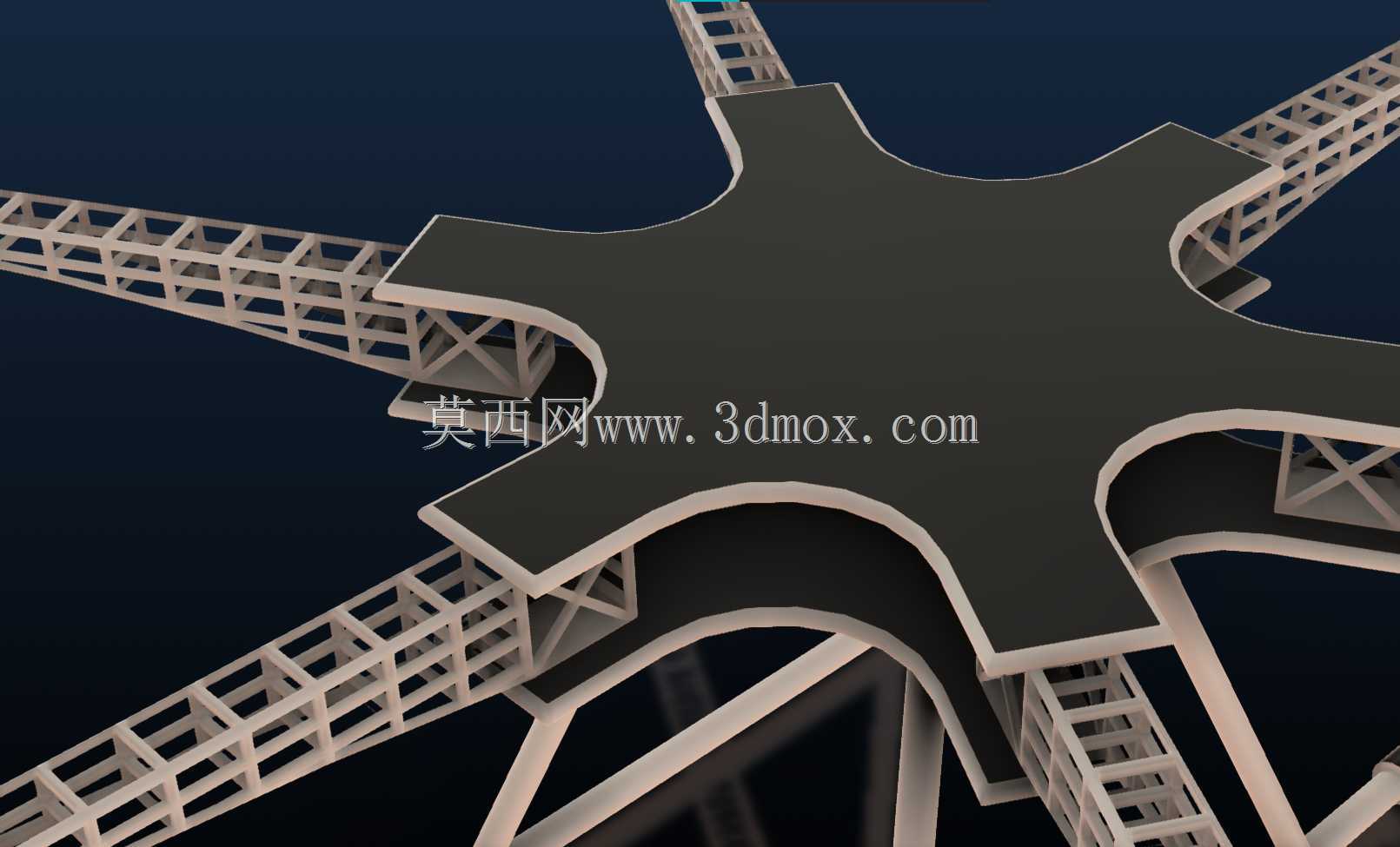

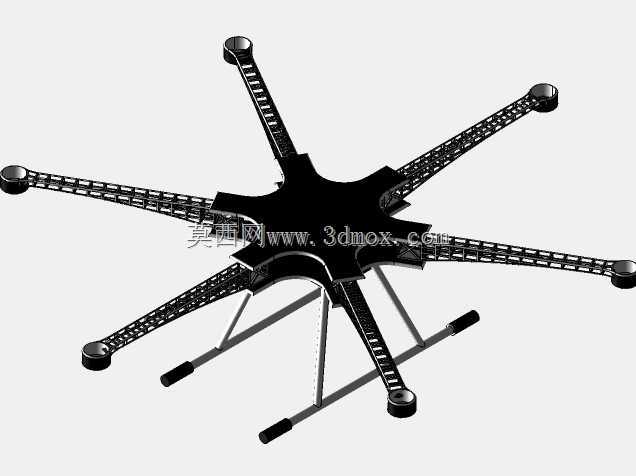

　　从结构设计逻辑来看，中心安装盘采用一体化星型承载结构，作为整架的受力核心，上层面板预留飞控、电调、电池、GPS模块的标准安装孔位，孔位间距兼容主流商用飞控的安装尺寸，不需要额外打孔改装就能完成核心航电部件的固定；下层设置起落架安装接口，采用快拆式卡扣设计，日常收纳或转场运输时可以快速拆卸起落架，减小整机收纳体积。机臂部分采用桁架式镂空结构，区别于传统圆形或方形截面的实心/薄壁机臂，这种桁架结构通过连续的三角形受力单元传递载荷，在保证同等抗弯、抗扭刚度的前提下，能大幅降低机臂自身重量，材料选用碳纤维增强聚合物，这种材料的比强度远高于航空铝合金，相同重量下的结构刚度是铝合金的2倍以上，能有效降低整机空重，把更多重量配额留给电池与任务载荷。

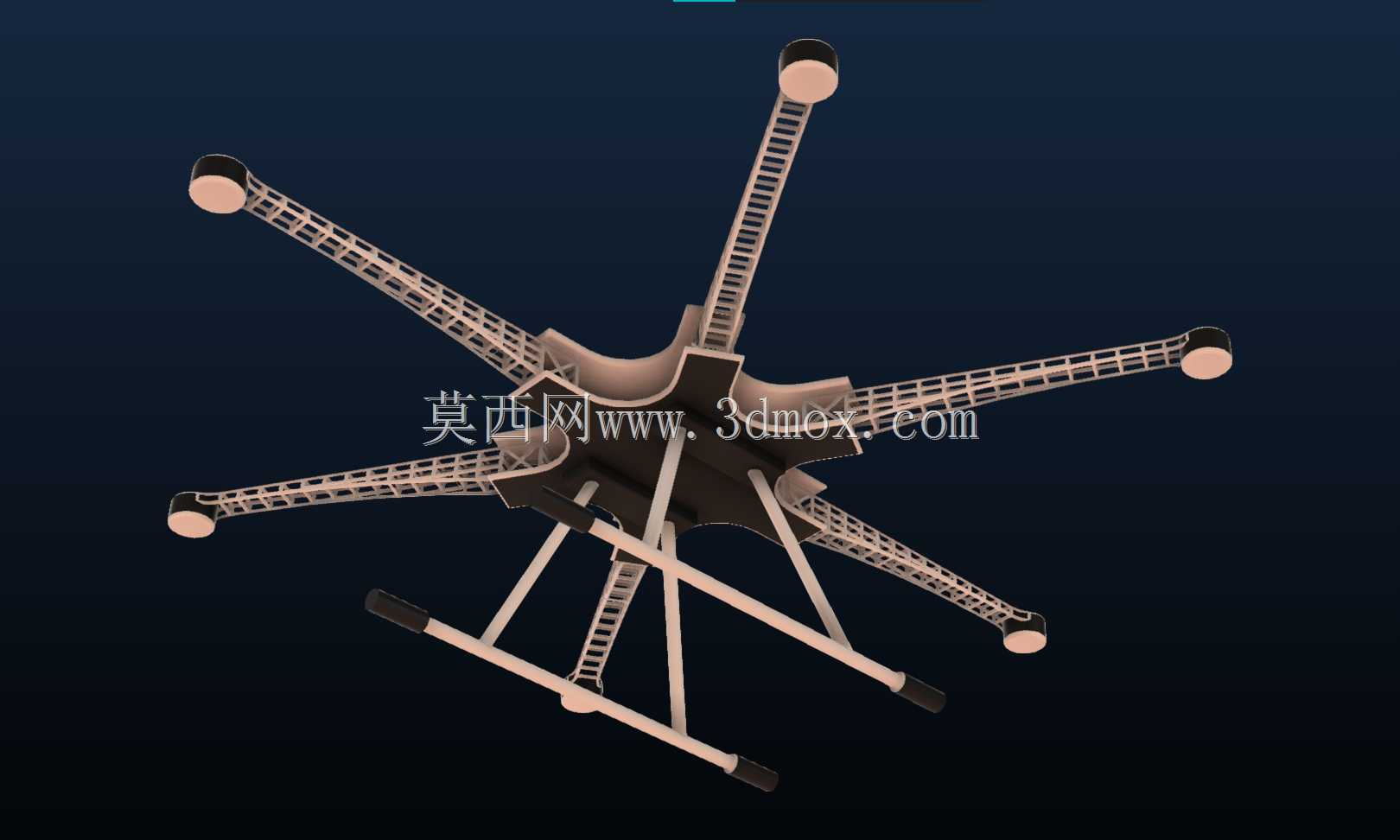

　　尺寸与安装边界方面，机架整体展开后最大径向尺寸为77厘米，中心盘到机臂末端电机安装座的中心距为38.5厘米，机臂末端的电机安装座预留标准孔距，适配主流多旋翼无人机用无刷电机的安装尺寸，安装座端面设置定位台阶，能保证电机安装后输出轴与机臂平面垂直，避免因安装倾斜导致的旋翼拉力损耗。起落架支腿高度为19.3厘米，这个高度能保证机腹下方有足够的空间挂载任务载荷，同时在降落时能吸收一定的地面冲击，避免搭载的相机、传感器等精密设备直接触地受损。整架空机重量控制在589克，在搭配6组动力系统、标准容量电池的情况下，整机起飞重量可以覆盖2.5kg-4kg的区间，能满足多数民用作业场景的载荷需求。

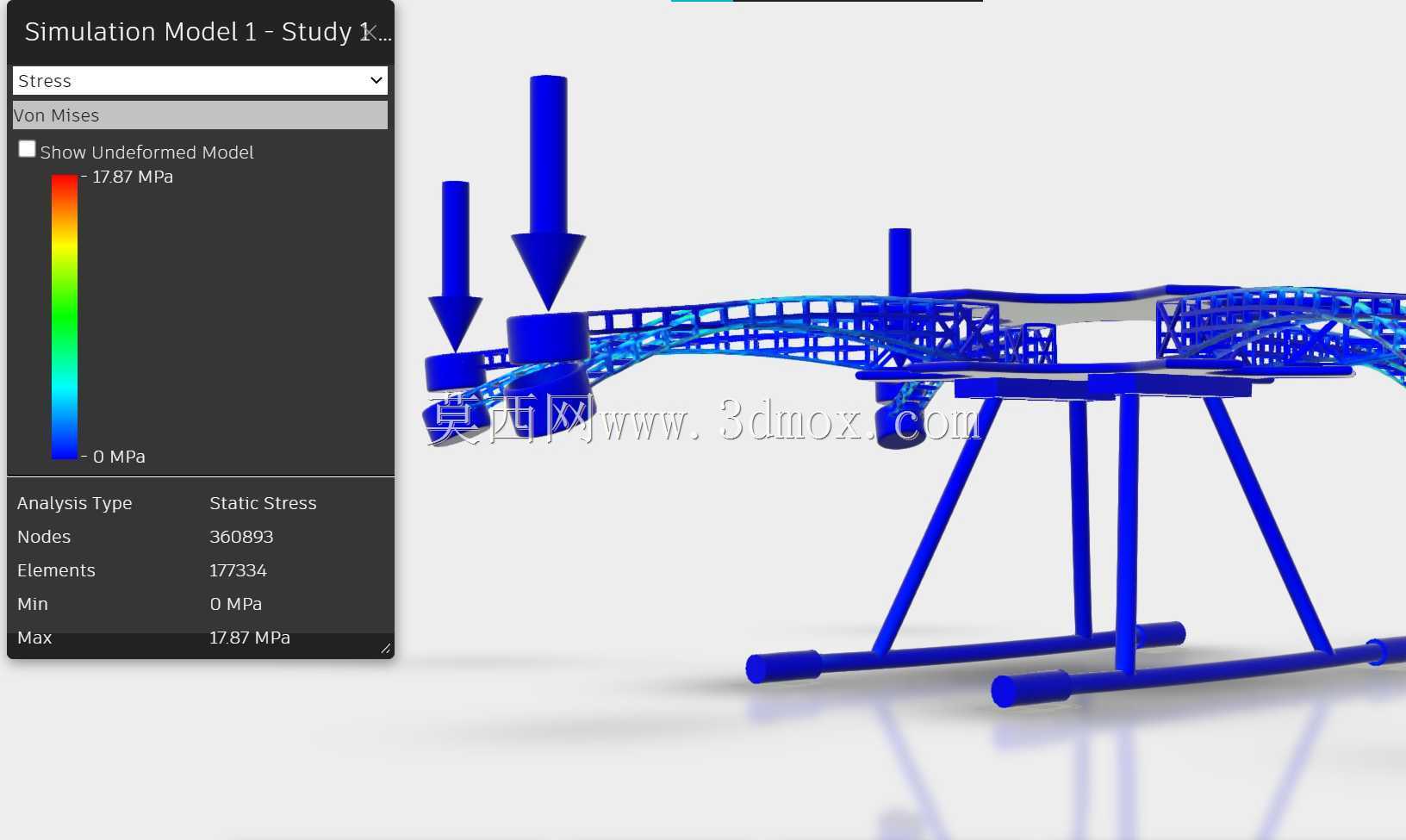

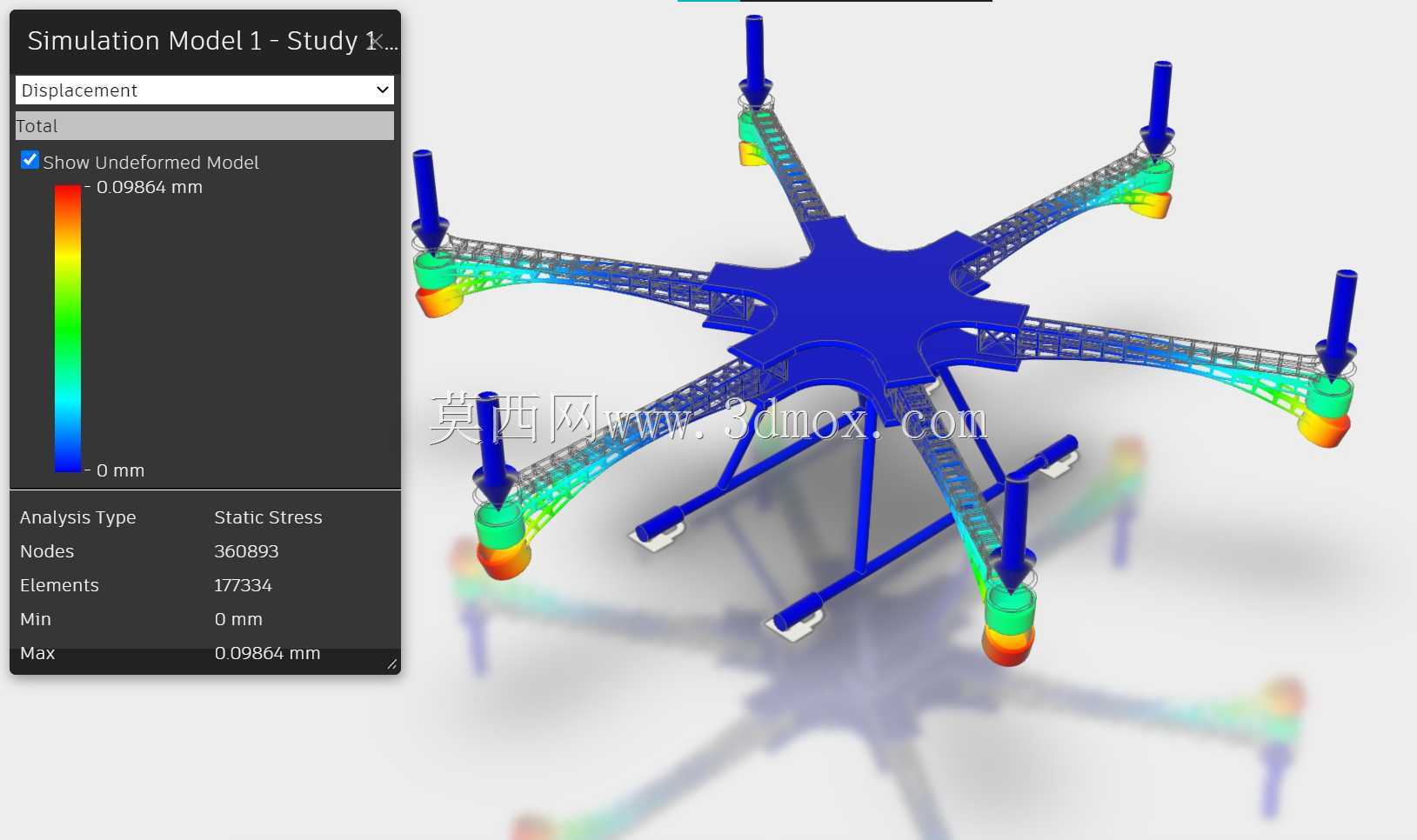

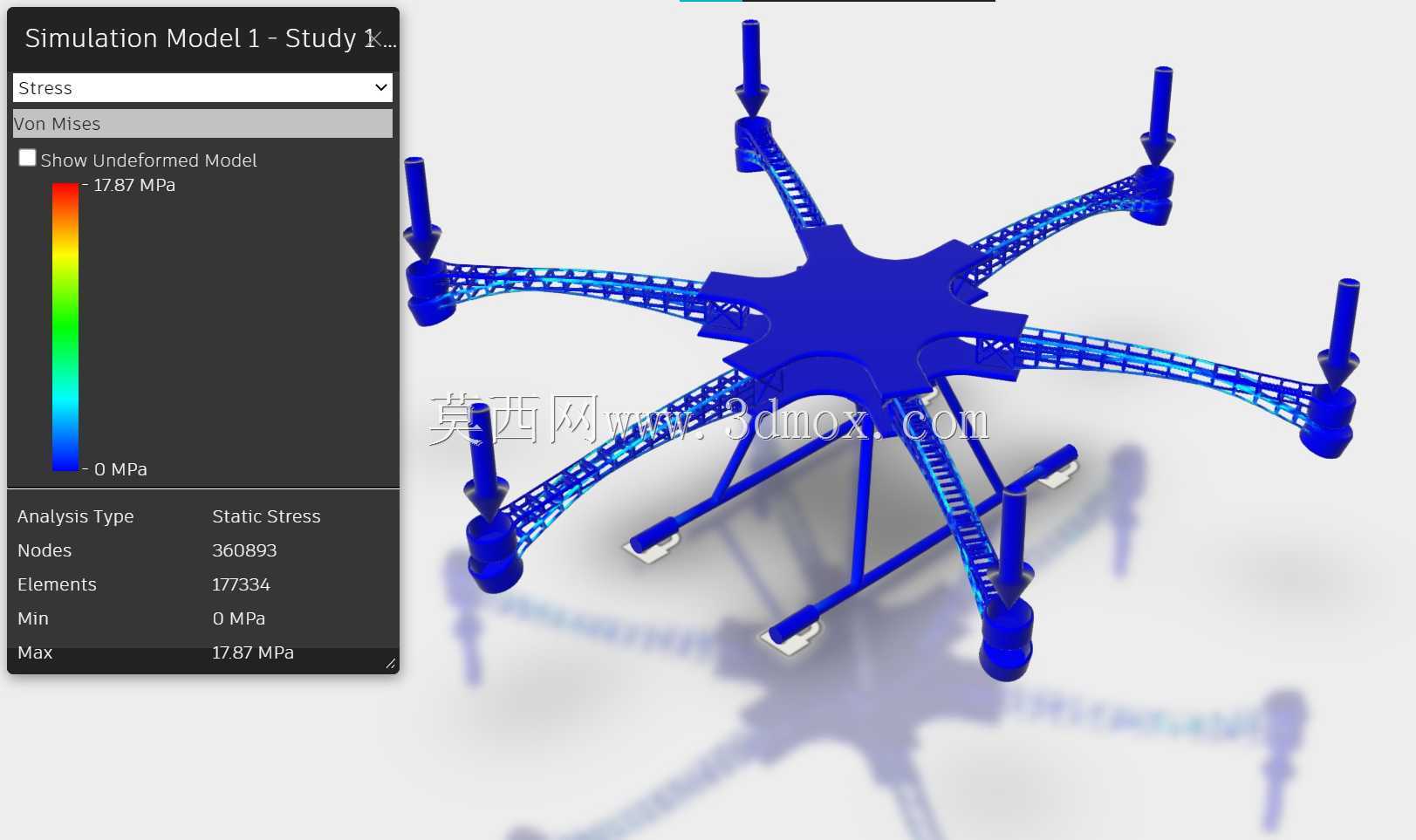

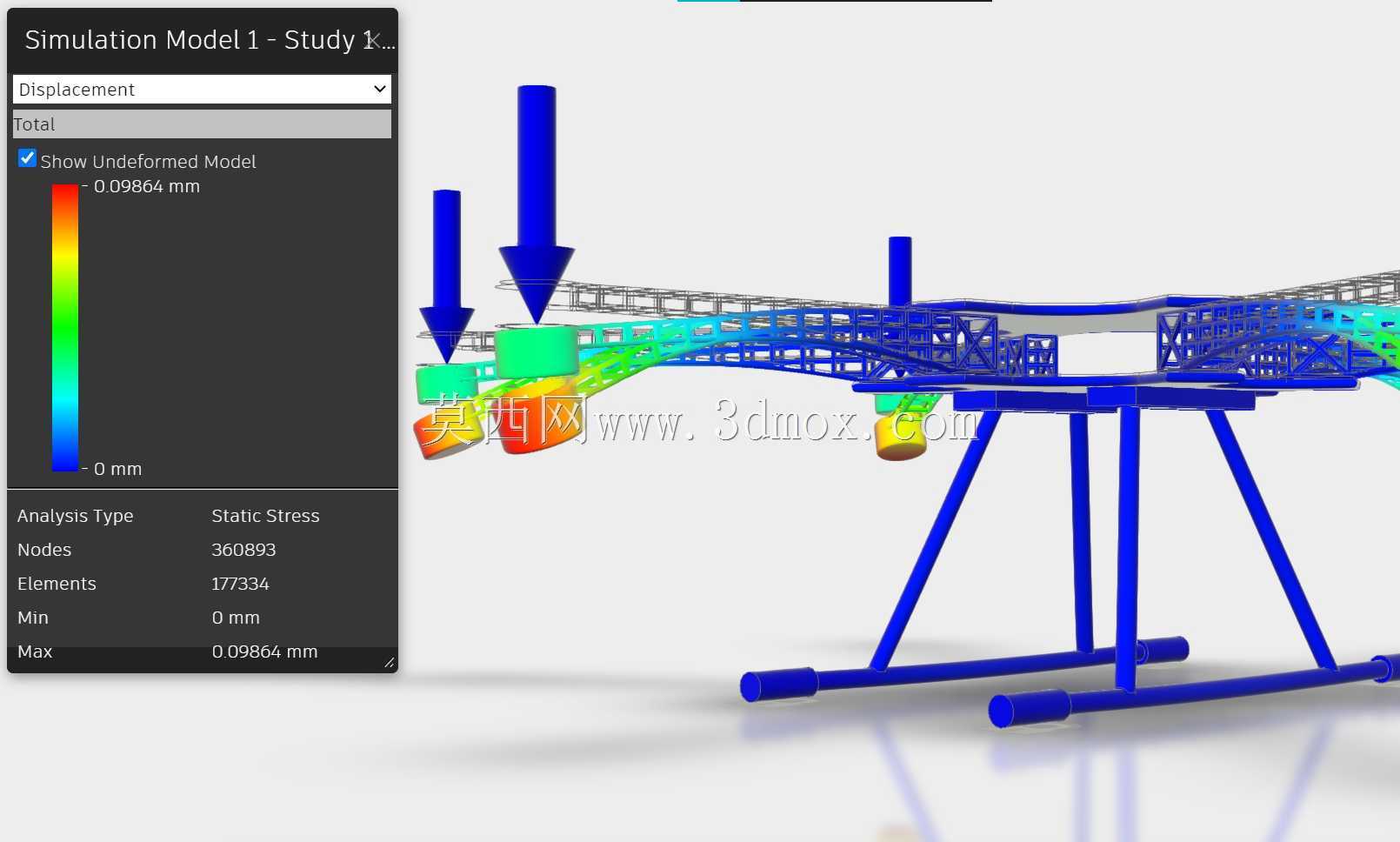

　　从实际使用的受力表现来看，六旋翼布局的冗余度更高，单臂动力出现异常时，剩余五个旋翼仍能通过飞控的动力补偿维持姿态稳定，迫降成功率远高于四旋翼机型。机架的桁架式机臂在受力时，应力会沿桁架的杆件均匀传递，不会出现局部应力集中的问题，在正常作业的载荷工况下，单臂施加额定拉力时的最大位移量控制在合理范围内，不会出现飞行过程中机臂振颤的问题，能保证旋翼转动时的动平衡稳定性，减少飞控的姿态修正频次，间接降低动力系统的功耗，延长实际作业续航时间。中心盘的布线槽采用内嵌式设计，电调与电机的连接线可以沿机臂内部的桁架间隙走线，避免线材外露导致的飞行风阻增加，同时也能减少线材被树枝、线缆等外物勾挂的风险，适配复杂野外作业环境。起落架的支腿采用斜撑式结构，与中心盘、机臂形成稳定的三角形支撑结构，降落时的冲击载荷会通过斜撑杆传递到机臂根部与中心盘，不会出现起落架弯折变形的问题，即使在不太平整的野外场地降落，也能保证整机放置稳定，不会出现侧翻损伤旋翼或航电部件的情况。
