小型轮式载具底盘带独立悬架结构设计

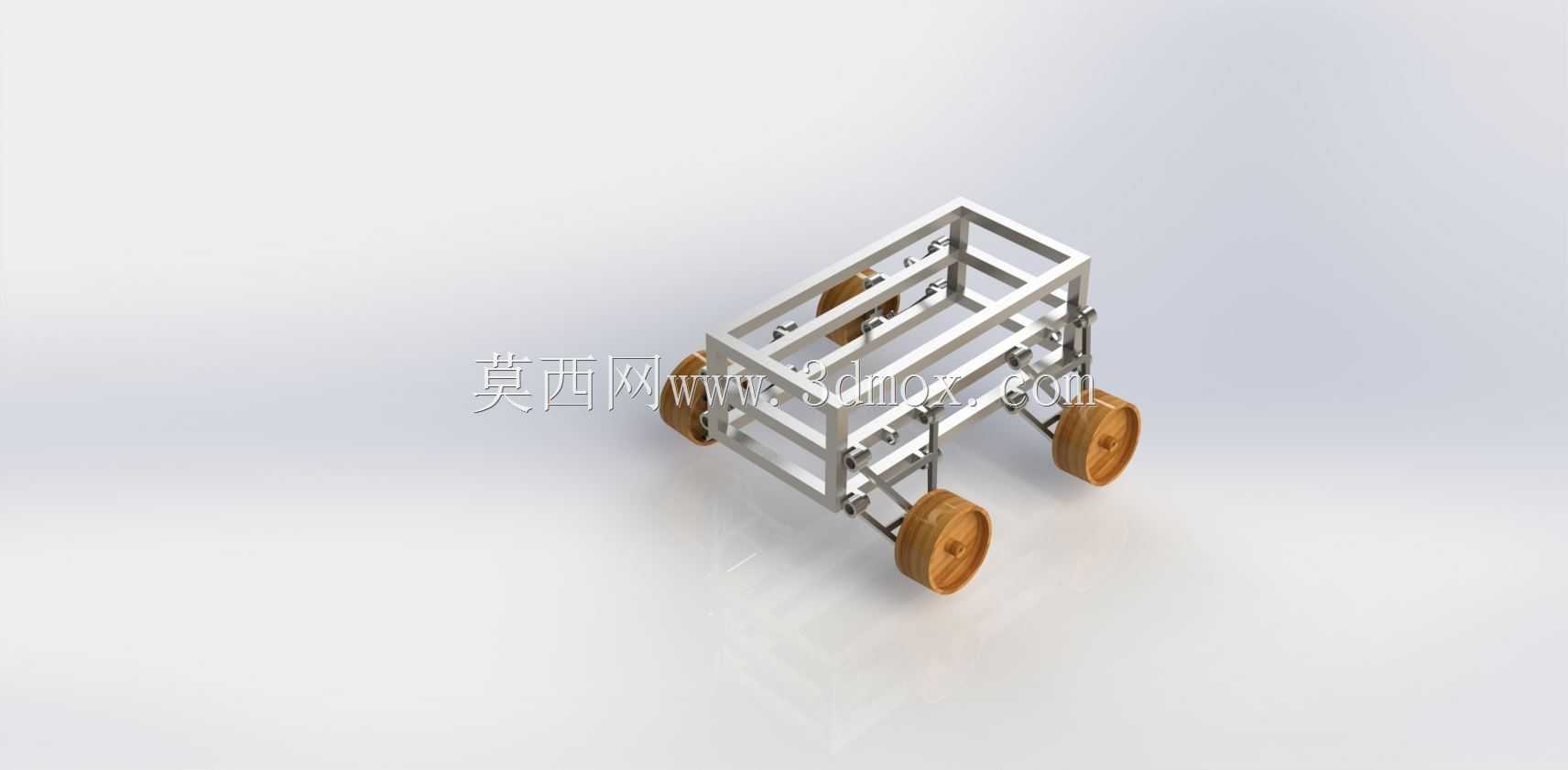

　　该轮式行走底盘结构，主要面向小型巡检载具、教学实验移动平台、轻型物料转运小车等场景的行走系统开发需求，可直接作为移动类设备的基础承载基体，适配不同上层功能模块的加装需求。从结构布局来看，整体采用矩形方管焊接形成主承载框架，框架型材的选型兼顾轻量化与结构刚性，框架内部预留了充足的安装空间，可容纳电池组、控制模块、驱动元件等核心部件，框架上表面与侧面均预留了标准安装孔位，方便上层设备通过螺栓直接固定，无需额外对基体进行二次打孔加工，能有效缩短设备开发的装配周期。

　　行走轮组采用大直径宽面轮体设计，轮体材质选用耐磨工程塑料，既能够在平整的室内地坪、硬化室外路面稳定行走，也可应对轻度不平整的碎石、土路路面，轮面的弧度设计可减少转向时的侧向阻力，降低行走过程中的卡滞概率。悬架部分采用独立摇臂式结构，每个轮组都通过独立的摇臂转轴与主框架连接，摇臂与框架之间设置了弹性缓冲元件，当单个车轮遇到路面凸起或凹陷时，可通过摇臂的绕轴转动实现独立上下跳动，不会将冲击直接传递到主框架上，能够有效避免上层搭载的精密传感元件、控制设备因路面颠簸出现振动损坏，同时也能保证四个车轮在不平整路面上始终保持与地面的有效接触，避免出现单轮悬空导致的驱动力流失、行走打滑问题。

　　在安装边界设计上，主框架的长宽尺寸控制在适配小型载具的通行需求范围内，整体高度预留了悬架跳动的极限行程空间，轮距与轴距的参数匹配经过反复校核，既保证了直行与转向过程中的整机稳定性，避免小半径转向时出现侧翻风险，也能满足常规室内通道、电梯轿厢的通行尺寸要求。悬架摇臂的转动行程经过限位设计，上下极限位置都设置了硬限位结构，防止缓冲元件过度压缩或拉伸出现失效，轮组的安装轴采用快拆式结构设计，无需专用工具即可完成轮体的更换维护，降低后期运维的难度。

　　从设计思路层面，该结构没有采用复杂的多连杆悬架方案，而是选用结构更简单、加工装配难度更低的摇臂式独立悬架，在满足小型载具缓冲减震需求的前提下，尽可能减少了零部件数量，降低整体制造成本，所有焊接部位都做了应力释放处理，避免长期受振动载荷出现焊缝开裂的问题，框架的边角位置都做了倒角处理，防止装配维护过程中出现锐边划伤。主框架的型材连接位置都设置了加强筋板，在承受偏载载荷时，能够有效分散应力集中点，提升整体框架的抗扭刚性，即使单侧轮组承受较大冲击载荷，也不会出现框架变形的问题。

　　在实际应用中，该底盘可根据需求加装不同的驱动模块，既可以适配差速驱动轮实现全向转向，也可以加装转向拉杆结构实现阿克曼转向，悬架的缓冲元件刚度可根据实际搭载的设备重量进行匹配更换，针对不同负载等级调整减震阻尼参数，保证不同载重工况下都能获得稳定的缓冲效果。轮组的安装接口采用通用化设计，可根据使用场景更换不同材质的轮体，比如在防静电车间使用时可更换防静电橡胶轮，在潮湿腐蚀环境使用时可更换尼龙耐腐蚀轮体，无需对悬架摇臂结构进行修改即可完成适配。
