铝制RCK小车钣金结构件设计方案

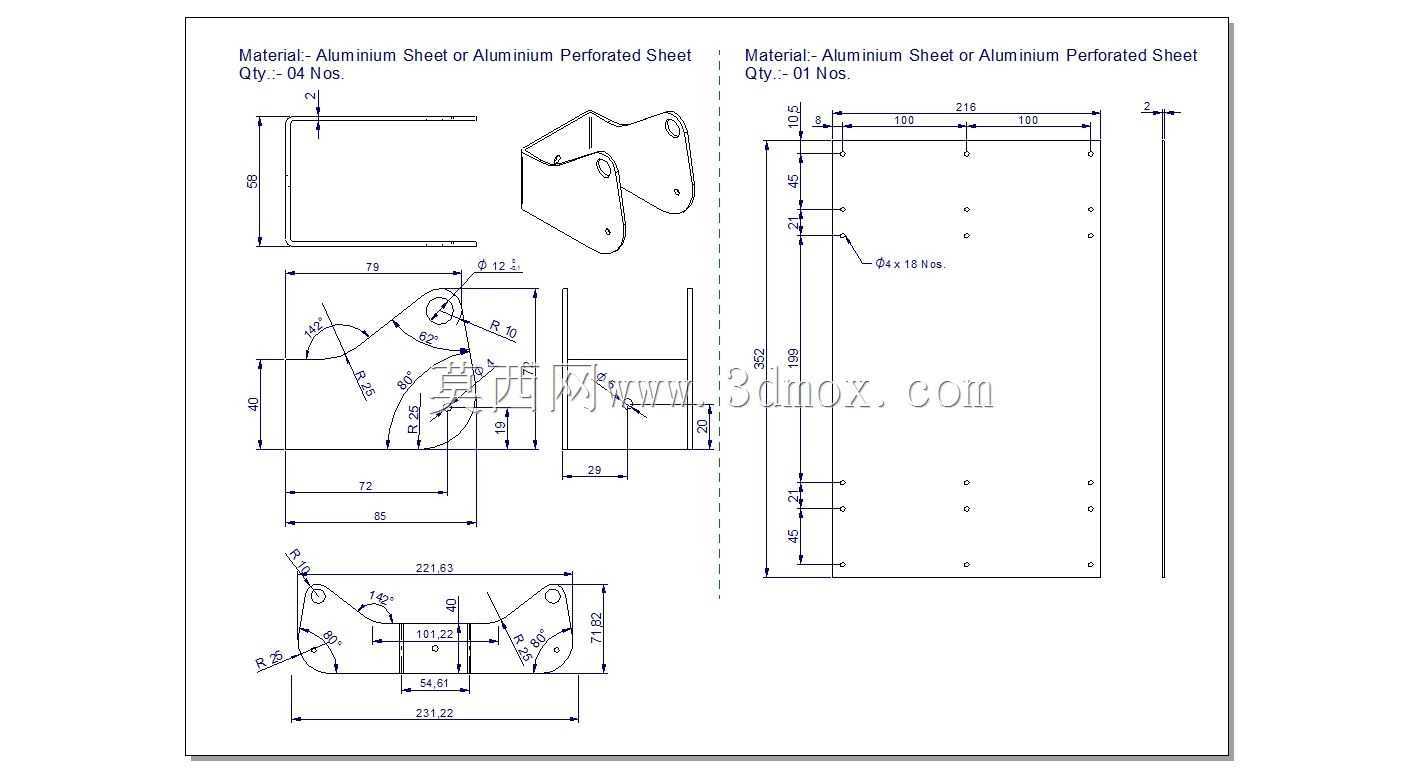

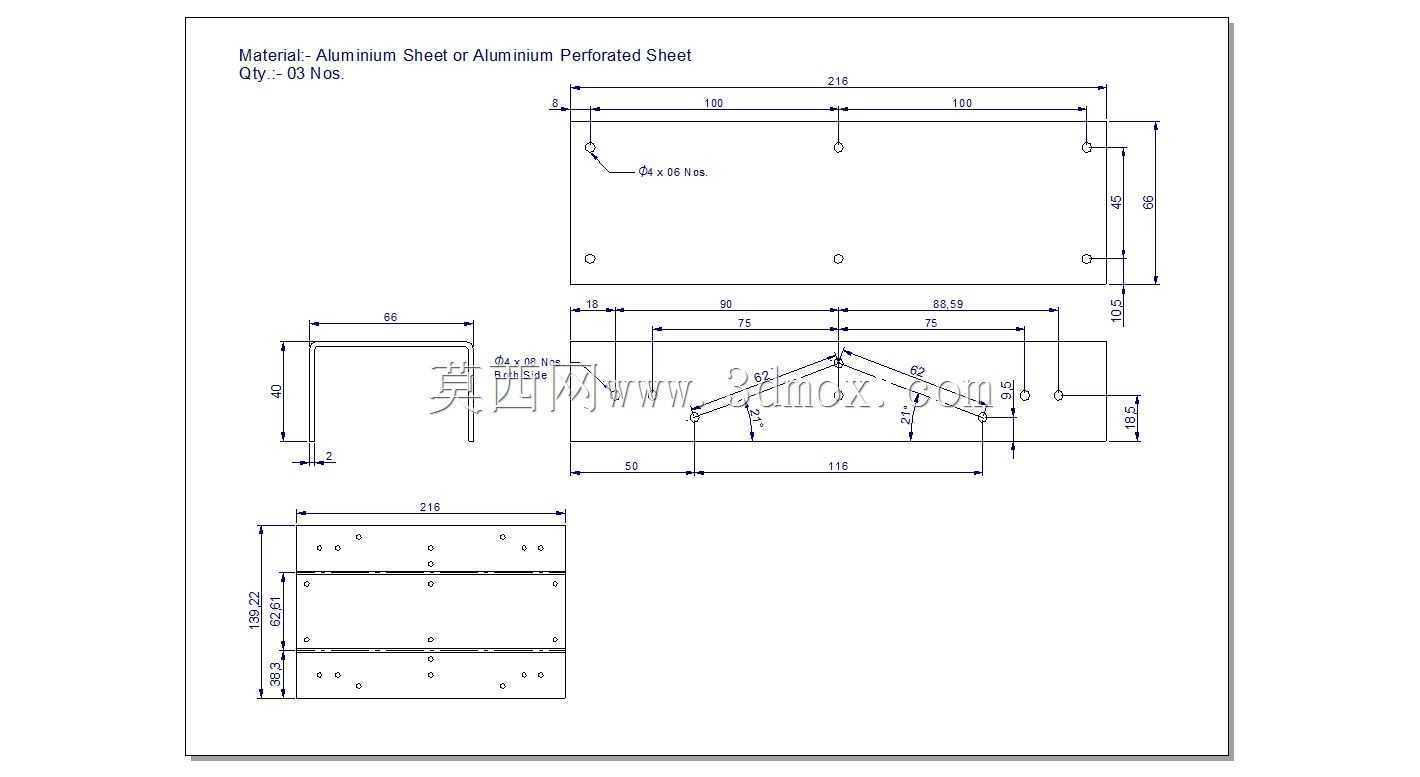

　　这套铝制钣金构件是小型RCK行走小车的核心承载与安装基体，所有零件均采用铝板或冲孔铝板加工，适配轻量化移动作业场景的使用需求，常见于车间轻型物料转运、小型巡检设备搭载、教学演示移动平台等场景，整体结构无需焊接，全部通过折弯成型与紧固件拼接，装配难度低，后期维护更换零件便捷。从结构布局来看，整套构件分为侧边折弯支架、中部安装底板两个核心部分，侧边支架采用4mm厚铝板折弯成型，单台小车配置4件该类支架，支架上预留的铰接孔用于连接行走轮组的转动副，折弯边的翻边高度经过受力校核，在承受额定载荷时不会出现折弯处塑性变形，支架上的异形轮廓是为了避让轮组转动时的运动包络，避免轮组摆动过程中与支架发生运动干涉，

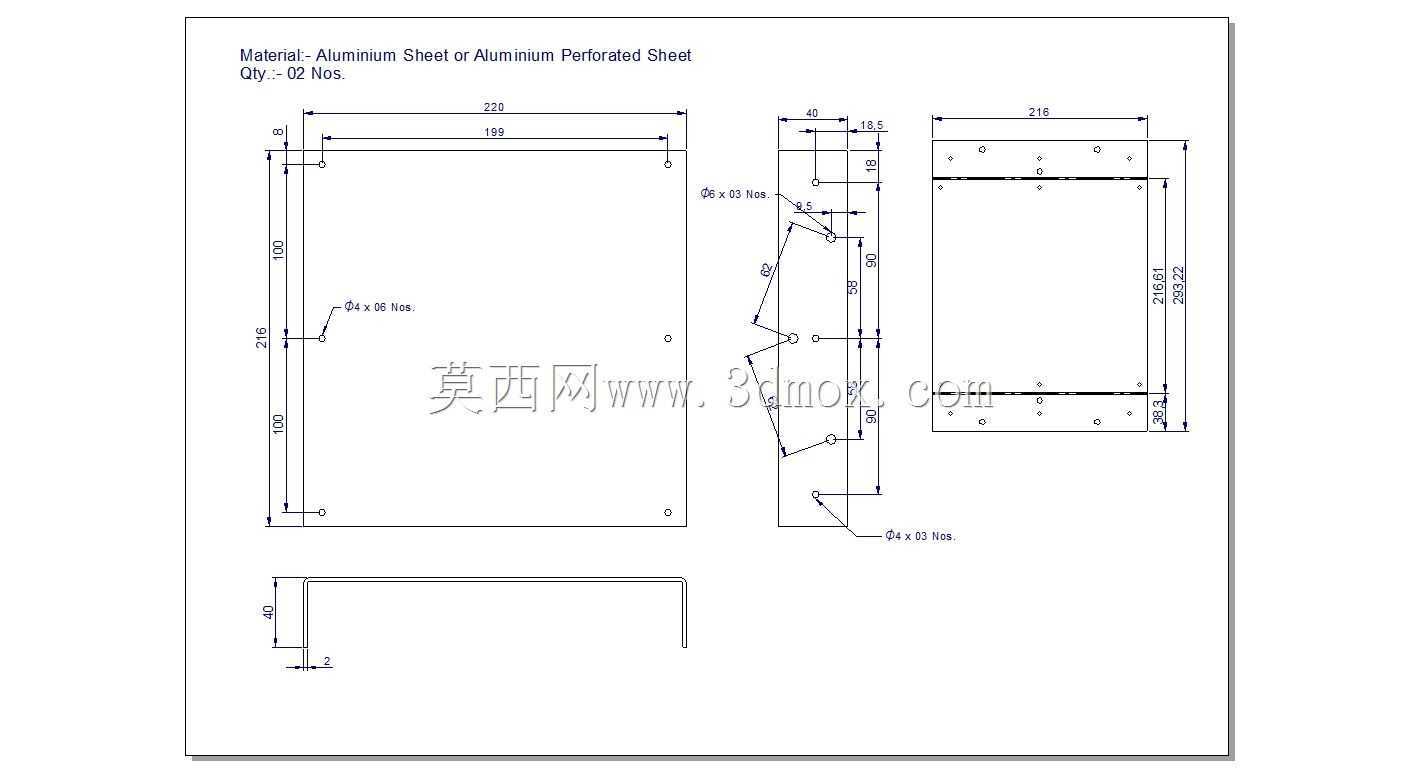

　　同时异形切边也能在不降低结构强度的前提下减少材料用量，降低整体自重。中部安装底板采用1件整块冲孔铝板加工，板材厚度与侧边支架一致，底板上的阵列冲孔分为两类，一类是用于和侧边支架连接的固定安装孔，孔位公差控制在±0.1mm范围内，保证四个侧边支架安装后底面的平面度误差不超过0.3mm，避免小车行走时出现轮组受力不均的情况；另一类是通用安装孔，采用等间距排布，用于搭载不同功能的上部模块，用户可以根据实际使用需求在底板上固定储物盒、检测传感器、控制模块等不同组件，无需额外打孔加工，适配多场景的改装需求。设计过程中优先考虑了加工工艺性，所有折弯处的内圆角均匹配铝板折弯的最小工艺圆角，避免折弯时出现铝板开裂的问题，

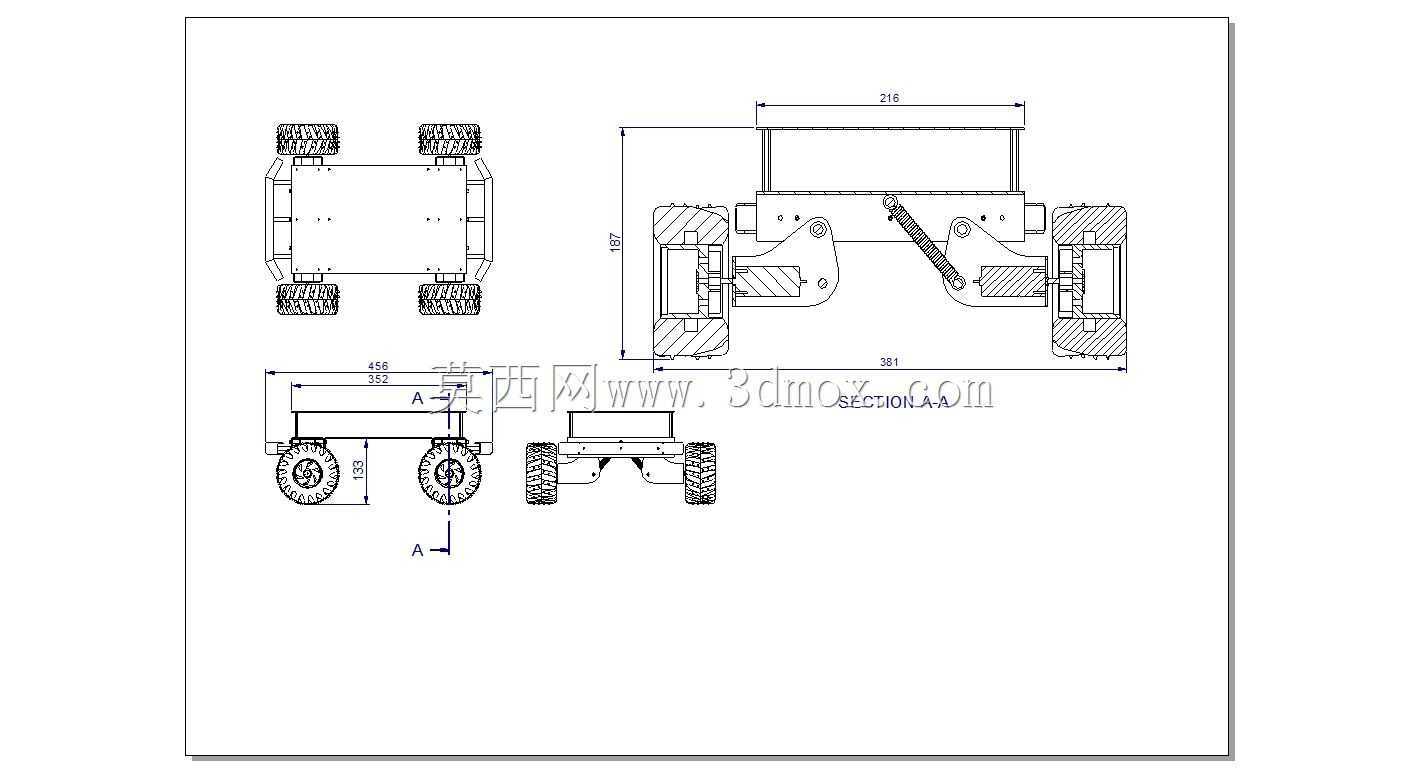

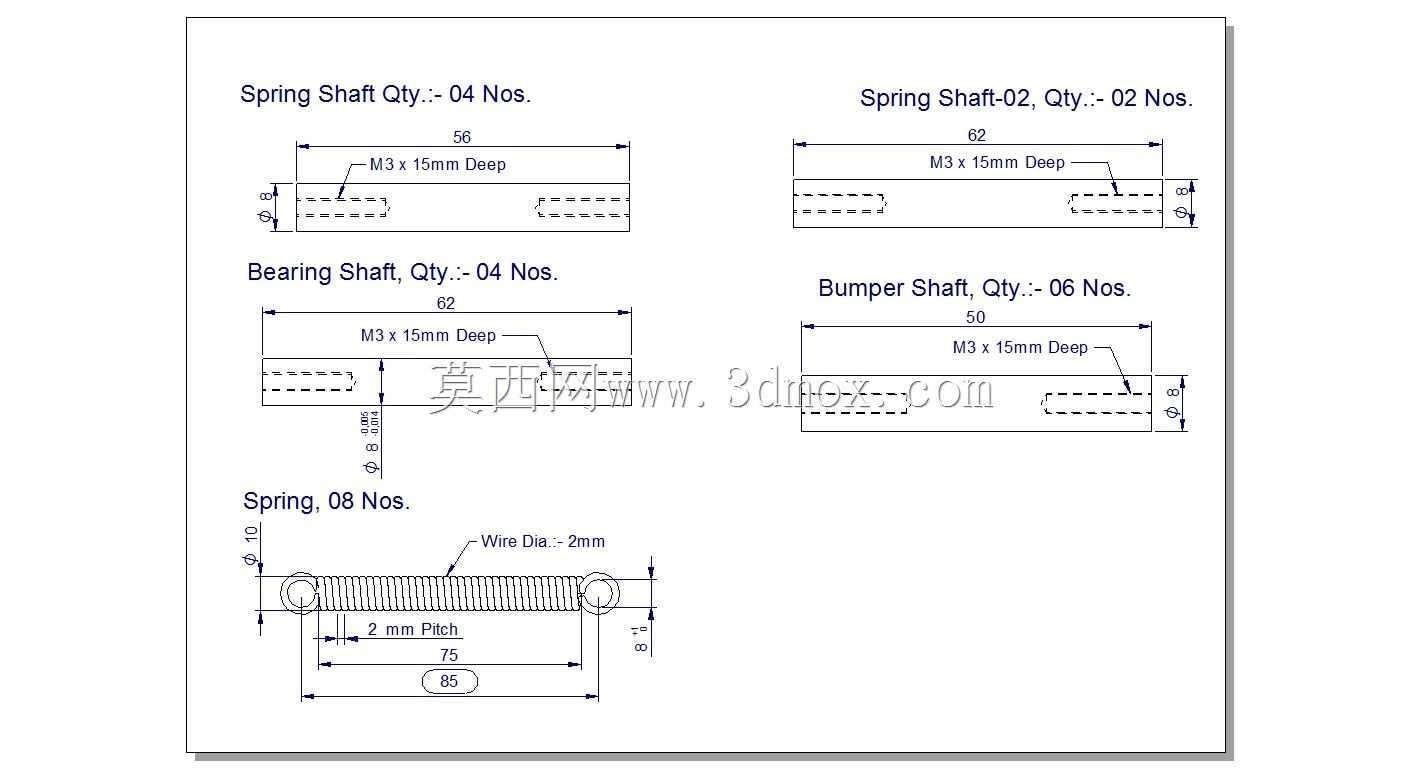

　　所有外露边均设计了去毛刺倒角，防止装配和使用过程中划伤操作人员，零件上的所有孔位均采用冲压或激光切割一次成型，无需二次机加工，能够有效缩短加工周期，降低单件生产成本。安装边界方面，整套构件组装完成后，底板的有效安装平面尺寸为231mm×218.5mm，整体安装高度控制在72mm以内，侧边支架的轮组安装孔中心距底板底面的高度为55mm，适配直径60-80mm的轻型脚轮或行走轮，轮组安装后整车的离地间隙为12mm，能够在平整的车间地面、环氧地坪、硬质铺装路面上顺畅行走，不会出现底板剐蹭地面的问题。侧边支架上的铰接孔直径为12mm，适配标准的M10轮轴紧固件，安装时无需额外加工轴套，直接采用标准紧固件即可完成轮组的固定。从受力角度分析，

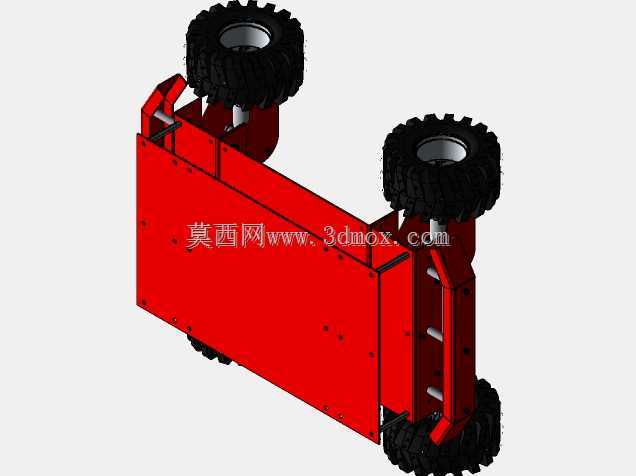

　　整套铝制钣金结构的额定承载能力为15kg，完全满足轻型移动平台的载荷需求，由于采用了铝合金材质，整体构件自重仅为1.2kg，单人即可轻松搬运挪动，同时铝合金本身的抗腐蚀性能优异，在常规车间环境下使用无需做表面喷涂处理，裸露的铝表面即可满足长期使用的防锈需求，冲孔铝板的采用也进一步降低了结构自重，同时不会积聚灰尘和杂物，日常清理维护十分便捷。在实际装配过程中，四个侧边支架分别固定在底板的四个角位，支架的折弯边与底板侧边贴合，通过紧固件锁紧后形成稳定的框型承载结构，相比采用型材搭建的同尺寸小车框架，这套钣金结构的零件数量更少，装配步骤更简单，整体刚性也更优，不会出现型材连接点松动导致的框架晃动感。结构上没有设计多余的装饰性特征，所有轮廓和孔位都服务于功能需求，比如侧边支架上的减重切边，在切除多余材料的同时，也预留了轮组接线的走线空间，带轮组驱动的版本可以将电机线缆从切边处引出，沿支架内侧排布到中部底板的控制模块位置，走线更加规整，不会出现线缆外露被轮组卷入的风险。底板边缘的2mm翻边设计，一方面提升了底板的整体抗弯强度，避免中部承重时底板出现下凹变形，另一方面也可以防止底板上放置的小尺寸零件或工具从侧边滑落，起到简易的围挡作用。
