小型防空制导弹箭结构三维设计

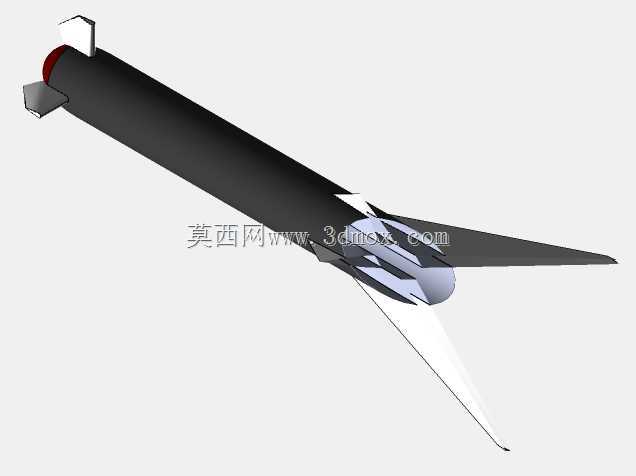

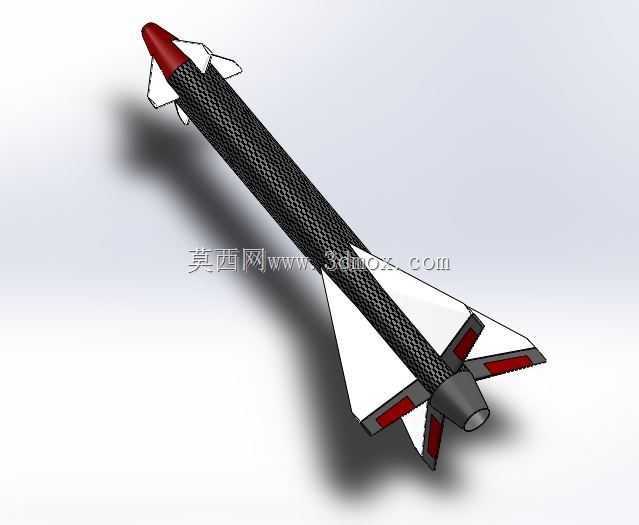

　　在近程要地防空阵地的部署场景中，这类小型制导弹箭主要承担低空慢速小目标的拦截任务，区别于大型远程防空导弹的重载发射平台适配设计，该弹体结构优先适配单兵便携架、轻型车载发射架的安装边界，弹体整体采用细长旋成体布局，头部为钝锥形整流罩，在保证导引头安装空间的同时，降低跨音速飞行阶段的波阻增量，头部整流罩与弹身连接段设置定位止口，保证同轴度误差控制在装配公差允许范围内，避免飞行过程中出现气动偏心。弹身主体采用等直径圆柱段设计，蒙皮外层预留碳纤维缠绕成型的工艺基准面，对应图中呈现的网格纹理结构，该结构并非装饰性设计，而是纤维缠绕铺层的走向示意，实际生产中可通过连续纤维缠绕提升弹身的轴向抗弯刚度，同时降低结构重量，

　　圆柱段内部沿轴向依次划分导引头舱、制导设备舱、战斗部舱、发动机舱四个功能舱段，各舱段之间采用径向销钉加端框螺栓的连接形式，既保证舱段对接的同轴度，也便于战时快速更换故障舱段。弹体中部靠前位置设置四片对称分布的切尖三角翼，翼面与弹身采用插入式连接结构，翼根处预留定位槽，装配时可直接卡入弹身对应的翼座内，无需额外的复杂紧固件，该组翼面主要为弹体提供飞行过程中的升力，同时保证全弹的压心位置稳定在质心之后，满足静稳定度的设计要求，翼面切尖处理是为了降低翼尖涡流带来的诱导阻力，同时避免翼尖颤振边界过低影响飞行安全。弹体尾部设置四片与前翼同方位的梯形稳定尾翼，尾翼后缘设计有嵌入式舵面安装槽，对应图中尾翼上的红色标识区域，

　　该区域为舵面的偏转活动范围，舵机安装在尾翼与发动机喷管之间的尾舱内，直接驱动舵面偏转，省去了复杂的传动连杆结构，减少传动间隙带来的控制误差，尾翼的翼展尺寸大于前翼，主要作用是保证弹体在大攻角飞行状态下的航向稳定性，避免出现尾旋失速。发动机喷管位于弹体最尾端，采用收敛段设计，喷管出口端面与弹体轴线垂直，喷管与发动机壳体采用螺纹连接加密封圈的密封形式，保证燃烧室工作压力下的密封可靠性，喷管外围的尾翼安装座同时起到发动机挡焰的作用，避免发动机高温燃气直接冲刷尾翼根部导致结构强度下降。在实际结构设计过程中，需要反复校核各舱段的重量分配，保证全弹质心位置沿轴向落在设计允许的区间内，同时要考虑弹体在发射筒内的适配性，

　　弹体最大外径尺寸严格匹配发射筒的内径公差，各翼面的翼展尺寸不超出发射筒的内壁限位范围，保证出筒过程中不会出现卡滞。气动布局的选型阶段，对比过鸭式布局、正常式布局、无尾布局的气动特性，最终选择正常式布局方案，是因为该布局的舵面位于弹体尾部，舵面偏转产生的气动力矩与弹体机动需求的力矩方向匹配，控制效率更高，同时尾翼对发动机喷流的干扰更小，适合小型固体火箭发动机的工作特性。弹体表面的所有凸起结构均做了流线化处理，包括舱段对接处的端框、翼座的连接部位，都设计有整流填角，避免飞行过程中产生额外的寄生阻力，头部整流罩的材料选用透波性能良好的复合材料，既满足气动外形要求，也不会遮挡导引头的信号传输路径。在安装边界的校核中，需要考虑弹体与发射架的适配接口，弹体上对应发射架的支撑位置设置有定位环，定位环的宽度、直径尺寸均与发射架的抱爪结构匹配，保证装填时能够快速定位，同时发射时的推力能够顺利传递到发射架上，避免弹体在出筒阶段出现磕碰。针对作战使用中的勤务性需求，全弹的所有外露紧固件均采用统一规格的标准件，减少战时维护的备件种类，各舱段的连接位置均设置有明显的对位标记，便于野外无专用工装条件下的快速拆装。
