法兰式离合器连接构件结构设计

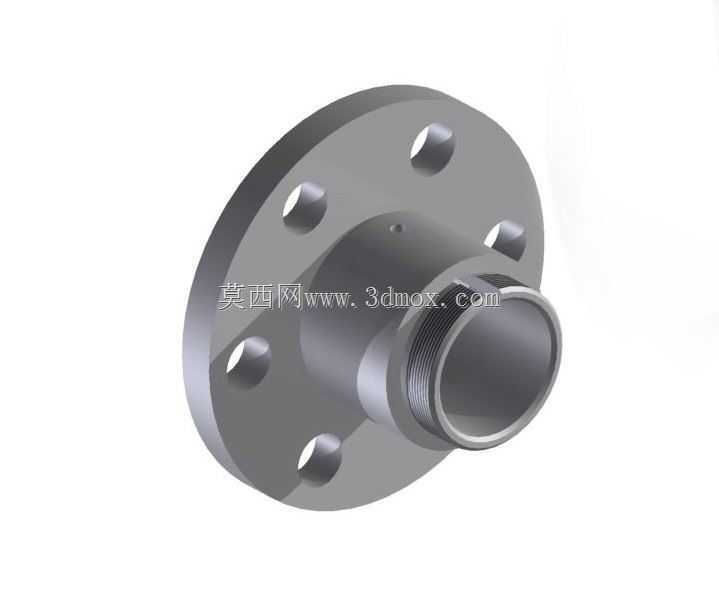

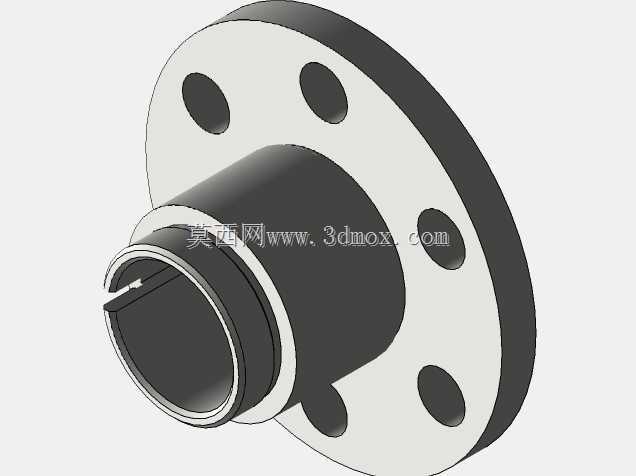

　　在动力传动系统的布局中，这类带法兰结构的离合器构件常出现在需要刚性衔接同时预留离合动作空间的轴系布局里，比如小型内燃机组的动力输出端、工业输送线的分段动力接驳位置，都能见到这类结构的实际应用。它的核心作用是在主动轴与从动轴之间建立可通断的动力传递路径，法兰端用来和从动侧的安装基座或者轮系构件做刚性固定，带外螺纹的筒状段则用来和主动侧的轴套、调节螺母配合，实现离合间隙的微调与轴向定位。从结构设计逻辑来看，法兰盘上均匀分布的六个通孔是安装固定位，孔位的分度圆直径、孔径大小都匹配对应规格的连接螺栓，安装时螺栓穿过通孔将法兰端锁紧在从动构件的安装面上，孔边做的倒角处理是为了避免螺栓装配时出现卡滞，也能减少应力集中对法兰盘强度的影响。

　　筒状段的外螺纹是用来装配锁紧调节件的，通过旋转调节螺母可以改变整个构件在轴向上的位置，从而调整离合动作的间隙，保证离合结合时动力传递无打滑，分离时动力切断彻底无拖滞。筒身靠近法兰的位置预留的小定位孔，是用来穿装定位销的，防止构件工作时随轴转动出现周向移位，保证螺纹调节的位置精度不会因为长期运转出现偏移。从安装边界来看，法兰盘的外径决定了安装时需要预留的径向空间，筒状段的长度则决定了轴向方向的安装进深，设计时需要匹配对应轴系的轴伸长度，避免筒段过长和其他轴系部件出现运动干涉，同时筒段的内孔直径要和适配的轴径做间隙配合，保证构件能沿轴向顺畅滑动完成离合动作。这类构件的材质一般选用中碳钢做调质处理，

　　法兰盘的安装面和筒段的内孔都需要做精加工，保证安装后的端面跳动和同轴度符合传动要求，外螺纹的精度等级要满足调节时的顺畅度，同时具备足够的锁紧力，避免设备运转时的振动导致调节位置松动。在实际工况中，这类构件需要承受动力传递时的扭矩载荷，法兰盘和筒段的衔接位置做了圆角过渡处理，就是为了分散应力，避免长期受交变扭矩作用出现断裂失效。离合动作的实现是通过构件沿轴向滑动，让端面的结合齿或者摩擦面和主动侧构件贴合或者分离，法兰端的刚性连接保证了结合时扭矩能稳定传递到从动侧，不会因为连接松动出现动力损耗。在进行三维建模时，需要重点关注法兰孔的分度精度、螺纹段的牙型尺寸、内孔与法兰端面的垂直度这些关键参数，

　　这些尺寸直接影响后续零件加工后的装配精度和实际使用性能，建模时的倒角、圆角这些工艺特征也不能省略，这些细节是保证零件可加工性、避免应力集中的关键。在设备选型匹配时，需要根据传递的额定扭矩选择对应尺寸规格的构件，核对法兰安装孔的孔距、数量是否和现有安装基座匹配，筒段的螺纹规格、内孔直径是否和轴系部件适配，同时要预留足够的轴向滑动空间，保证离合动作的行程满足设计要求。这类结构相比其他类型的离合构件，结构更简单，维护更方便，在中低扭矩的传动场景中应用十分广泛，不需要复杂的液压或者气动控制结构，仅通过简单的拨叉结构就能推动构件沿轴向移动完成离合操作，成本更低，可靠性也更高，适合在对成本敏感、维护条件有限的工业场景中使用。
