透明结构展示行星齿轮减速机设计

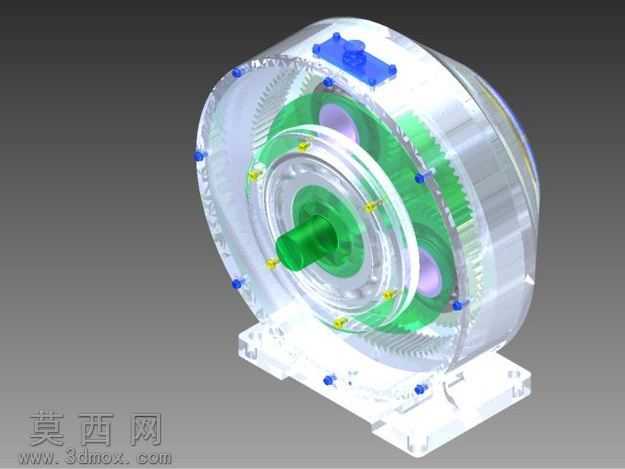

本行星齿轮减速机三维模型采用专业三维建模软件完成全参数化设计，整体通过透明化外壳渲染处理，可清晰直观展示内部完整传动结构，便于理解行星减速机构的运行原理与装配逻辑。建模过程中严格遵循行星齿轮传动的设计规范，对太阳轮、行星轮、内齿圈、行星架、输入输出轴、支撑底座、密封端盖等所有零部件进行1:1等比例建模，各零件间的装配约束完全匹配实际生产装配要求，齿轮啮合参数经过校验，确保齿形、模数、齿数配比符合减速比设计要求，不存在干涉错位问题。材质渲染阶段，针对不同零部件匹配对应材质属性：外壳部分设置为高透亚克力材质，调整折射率与透明度参数，既保证外壳的实体质感，又能清晰呈现内部结构；内部传动齿轮采用亮绿色工程塑料质感材质，与透明外壳形成强烈视觉对比，突出核心传动部件的布局；固定螺栓、定位销等标准件采用金属镀铬材质，还原金属零件的光泽与质感；输入输出轴采用金属钢材材质，区分不同功能部件的视觉差异；底部安装底座设置为白色工程塑料材质，保证整体视觉层次清晰。结构设计上，该行星减速机采用典型的NGW行星传动结构，太阳轮作为输入端连接动力源，三个行星轮均匀分布在行星架上，同时与太阳轮、固定内齿圈啮合，动力通过行星架传递至输出端，可实现大传动比、高承载能力的减速传动，外壳上设置有注油孔与密封盖板，满足设备润滑与维护需求，底部底座预留标准安装孔位，适配通用安装场景。设计过程中优先考虑结构的合理性与展示性，通过透明化处理降低了行星减速结构的理解门槛，既可以作为机械设计教学的演示模型，也可作为同类减速机产品设计的参考蓝本，所有零件可单独导出用于工程图生成与后续加工仿真，模型结构完整无缺失，装配关系清晰可编辑。
