风光互补移动能源运载平台结构设计

　　这款风光互补移动能源运载平台，核心定位是解决无固定电网覆盖场景下的临时供电需求，常见于野外地质勘探作业面、偏远牧区临时作业点、户外应急救援现场、离网小型施工点位等场景，可作为独立移动电源站为小型电动工具、照明设备、低功率通讯设备提供稳定电力输出，无需依赖外接电网布线，也无需频繁补充燃油，适配长期离网的作业需求。

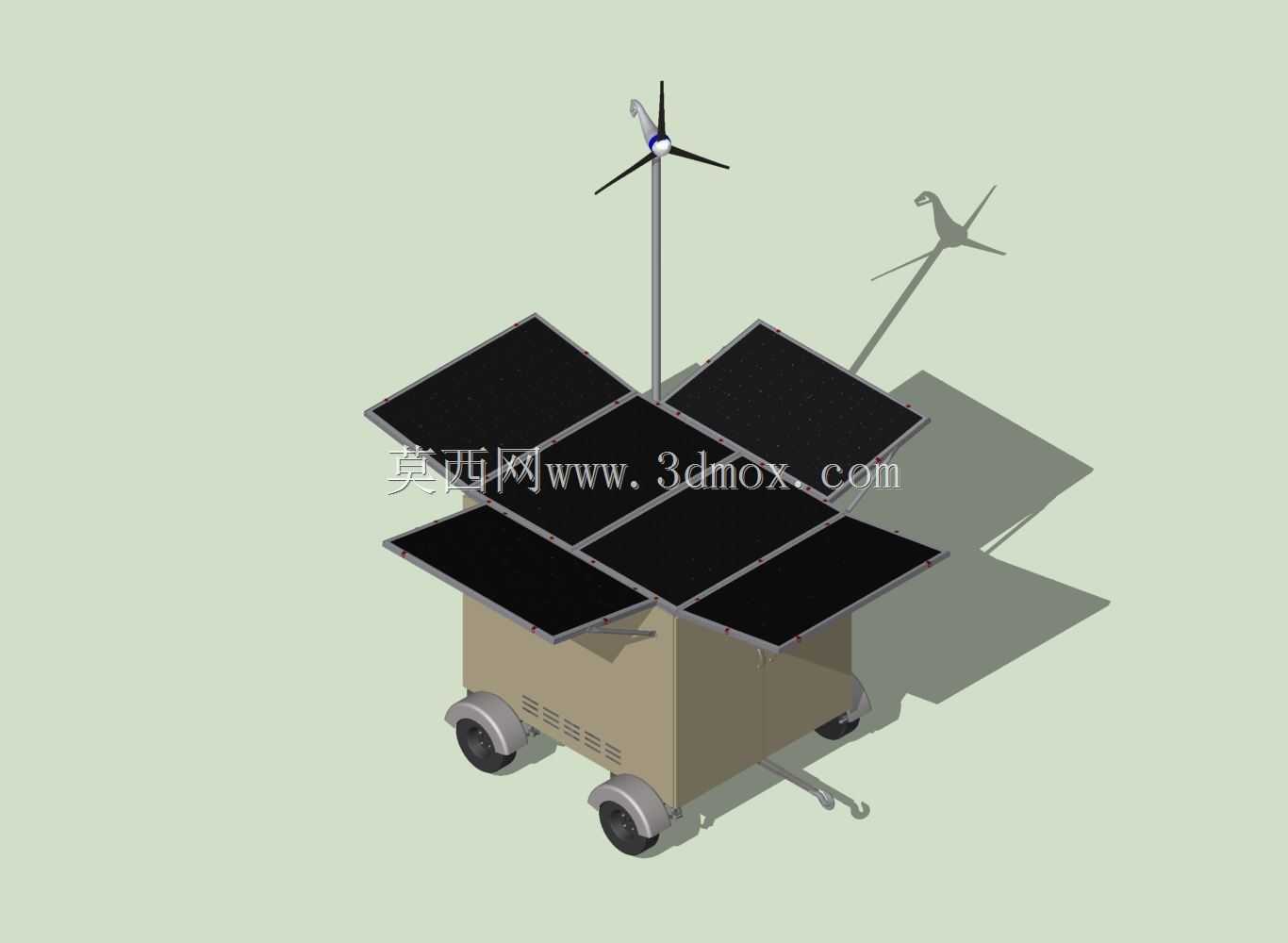

　　从功能配置来看，平台顶部布设六块单块功率250Wp的太阳能电池板，总光伏装机容量1.5kW，电池板采用倾斜布设角度，匹配多数中纬度地区的太阳高度角，最大化提升日间直射光接收效率，即使在多云散射光环境下也能维持稳定的弱光发电效率；平台中部竖立的小型风力涡轮机额定功率500W，可在夜间或阴雨天风力充足时持续补能，和光伏系统形成昼夜、晴雨的发电互补，避免单一能源受天气影响出现供电中断。整套系统输出端覆盖DC48V直流端口与AC220V交流端口，可直接适配不同供电制式的外接设备，无需额外搭配变压转接模块。

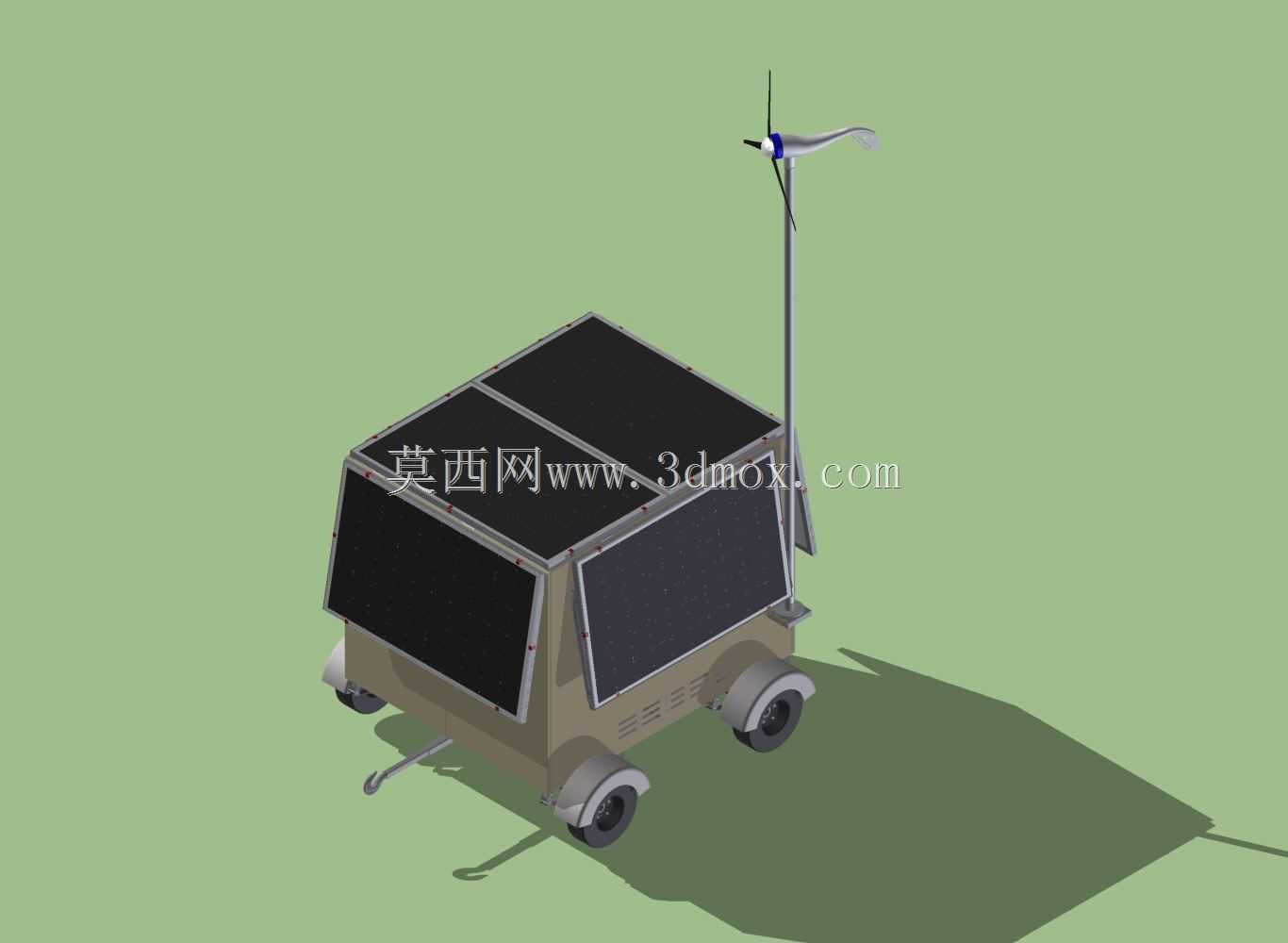

　　结构设计层面，平台采用箱式承载主体作为核心安装基座，箱体内部预留蓄电池组、充放电控制器、逆变模块的安装舱位，所有电气元件采用分层排布设计，强弱电回路物理分隔，减少电磁干扰同时方便后期检修维护；箱体底部安装四个带自锁功能的万向脚轮，单轮承重满足整套设备满配状态下的移动需求，脚轮自带刹车结构，停靠作业时可锁定位置避免滑移，箱体尾部设置牵引挂钩，可通过人力或小型牵引设备短距离转场，适配野外非铺装路面的移动需求。太阳能电池板采用框架式固定结构，支架与箱体顶部采用螺栓刚性连接，支架型材做了加厚处理，可抵御6级大风环境下的风压载荷，避免电池板出现晃动变形；风力涡轮机的立杆采用法兰连接方式固定在箱体顶部中心位置，立杆底部做三角加强筋补强，降低风机运行时的振动传导，避免长期振动导致连接螺栓松动。

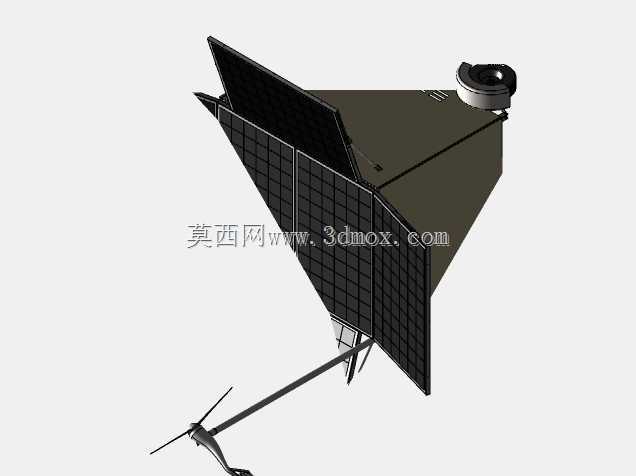

　　安装边界方面，整套平台展开后整体占地尺寸控制在2.2m×1.8m范围内，作业时无需额外占用过大场地空间，转场时可将太阳能电池板调整至水平收纳状态，进一步缩小整体外廓尺寸，满足狭窄林间小路、乡村便道的通行要求；设备整体重心控制在箱体下半部分，蓄电池组安装在箱体底部舱位，降低整机重心高度，移动或遭遇侧风时可避免倾覆风险。电气接线全部采用隐藏式布线，线缆从支架内部、立杆内腔走线，外部无裸露线缆，既减少野外环境下线缆被剐蹭、老化的概率，也能避免阳光直射加速线缆绝缘层老化。整套设备的防护等级满足户外露天使用要求，箱体接缝处设置密封胶条，可抵御小雨天气的淋溅，电气接口全部带防水护盖，闲置时可封闭接口避免灰尘、水汽进入。

　　从实际使用逻辑来看，这套平台的发电输出优先供给外接负载，多余电量自动存入内置蓄电池组，当光伏与风电出力不足时，蓄电池组自动切换为供电来源，整套充放电逻辑由内置控制器自动完成，无需人工值守操作，降低野外使用的操作门槛。电池板表面采用钢化玻璃覆盖，可抵御野外常见的砂石飞溅冲击，风机叶片采用轻质高强度复合材料，转动时噪音控制在较低水平，不会对周边作业环境造成噪音干扰。
