水平轴风力发电机组完整结构三维设计

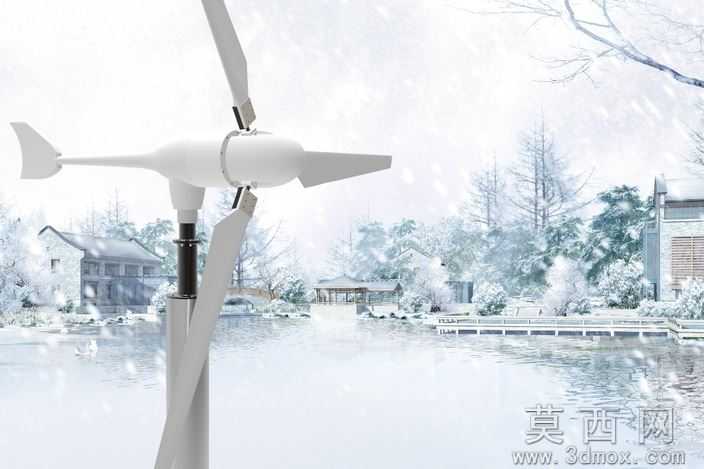

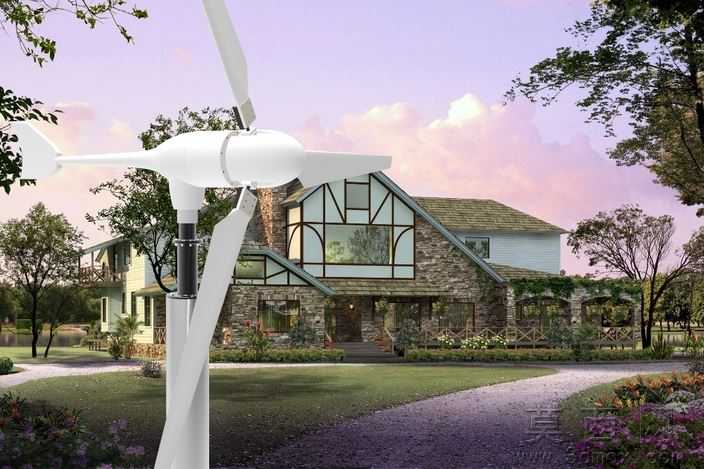

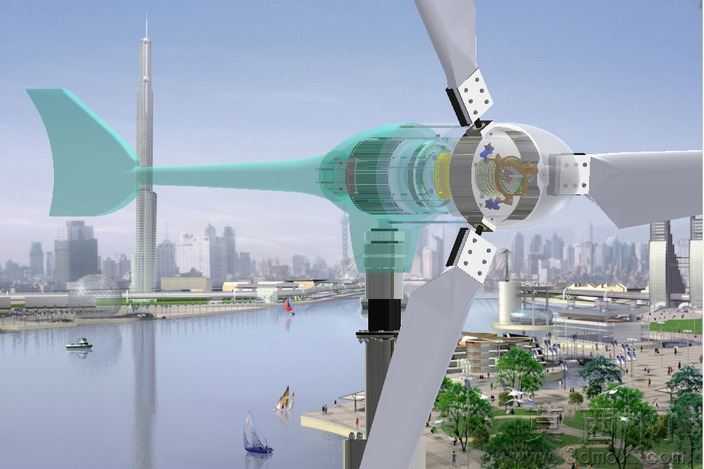

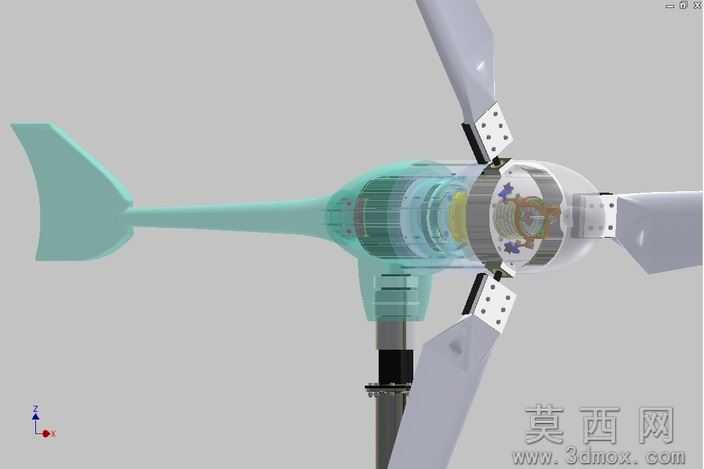

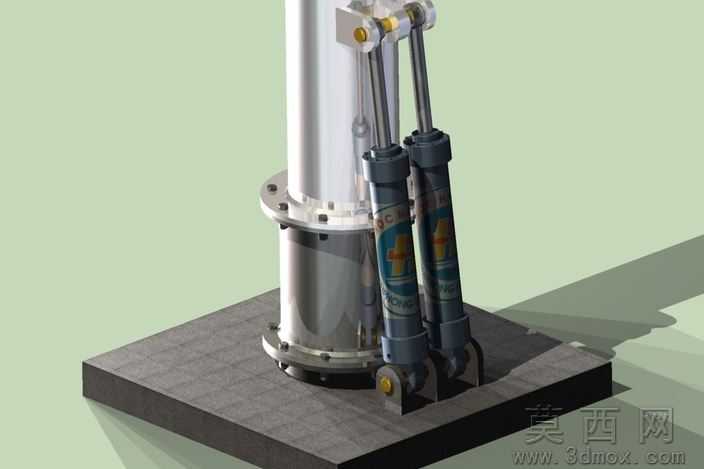

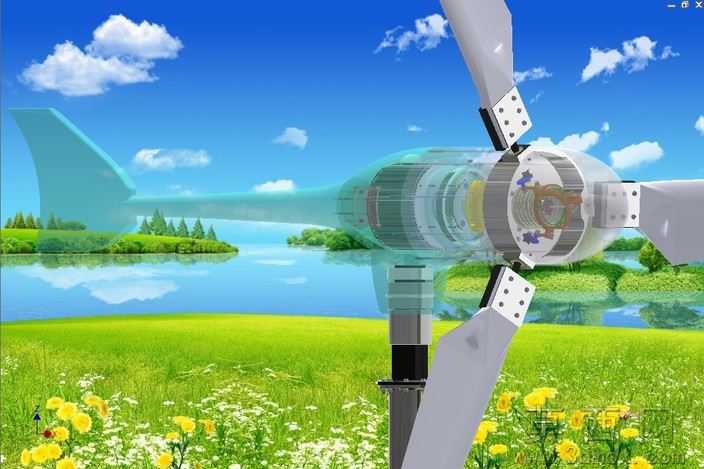

本模型为小型水平轴风力发电机组的完整三维设计成果，建模阶段以真实小型风电设备的结构比例为基准，先完成核心部件的草图绘制与尺寸约束，依次搭建三叶片风轮、轮毂导流罩、机舱传动段、伸缩式塔架、底部配重基座五大核心模块，每个部件的装配关系都经过干涉检查，确保各连接部位的配合公差符合实际机械装配要求，叶片的翼型曲线参考成熟的低速风电翼型参数绘制，保证曲面顺滑无破面，塔架的分段伸缩结构还原了真实小型风机的便携安装特性，基座的配重块结构也做了等比例还原，保证整机的重心稳定性。参数设计层面，模型严格遵循小型民用风力发电机的尺寸规范，风轮直径与塔架高度的比例符合1:3.2的行业常规设计值，叶片扭转角从根部到尖部做了线性渐变处理，匹配低风速区域的启动特性，机舱与塔架的连接部位预留了偏航转动的间隙结构，可直观展示风机自动对风的结构原理，所有部件的壁厚参数都参考实际玻璃钢、铝合金材质的加工厚度设置，不存在结构失真的薄壁或冗余实体问题。渲染材质部分，叶片采用哑光白色玻璃钢材质表现，还原真实风电叶片的抗紫外线涂层质感，机舱外壳做了半哑光银灰色工程塑料材质处理，塔架采用亮面拉丝铝合金材质，基座配重块做了磨砂黑色铸铁材质效果，场景内搭配浅灰色渐变背景，添加柔和的环境漫反射光与主光源阴影，完整呈现风机的外观质感与结构层次，渲染图中同时展示了整机近景与完整立装状态，方便查看不同视角的结构细节。结构原理上，模型完整还原了水平轴风机的能量传递逻辑：风轮捕捉风能带动轮毂转动，动力传递至机舱内的发电模块，塔架承担整机支撑作用，底部基座保证安装稳定性，尾舵结构可在风况变化时带动机舱偏转，实现风轮始终对准来风方向的偏航功能，三叶片的布局平衡了转动惯量与风能捕捉效率，是小型离网风力发电机的经典结构形式。软件兼容方面，模型提供STEP、IGES等通用三维格式，同时保留Autodesk Inventor2012的原生源文件，可直接在SolidWorks、UG、ProE等主流三维机械设计软件中打开编辑，不存在特征丢失、曲面破面的问题，导入后可直接进行装配体拆解、工程图导出、运动仿真等后续操作，无需额外修复模型。研发教学应用层面，该模型可作为高校新能源专业、机械设计专业的风电结构教学案例，帮助学生直观理解水平轴风机的组成结构与工作原理，也可作为小型风电产品研发的初始参考模型，设计师可在此基础上修改叶片参数、塔架高度、发电功率匹配结构，快速完成定制化小型风机的方案设计，同时也可用于新能源科普场景的三维展示素材，直观呈现风力发电的设备形态。
