Prusa i3型3D打印机波顿夹具优化结构

　　在桌面级FDM 3D打印设备的实际运维与改装场景中，挤出端的夹具结构直接决定了耗材进给的稳定性与打印头的改装适配空间，不少使用Prusa i3机型的用户在更换E3D v5/v6系列冷却器时，常遇到原装夹具安装位不匹配、固定点干涉冷却风道的问题，这款重新设计的波顿夹具正是针对这类实际使用痛点完成的结构优化。从实际装机的功能逻辑来看，该夹具承担着多重核心作用：一方面要为波顿挤出结构提供稳定的安装基准，保证耗材进给路径与挤出齿轮的啮合精度，避免进给过程中出现耗材打滑、偏移导致的打印断料、层厚不均问题；另一方面要兼容打印头冷却组件的安装空间，同时预留出足够的风道避让位置，保证冷却气流能够精准作用于打印熔融区域，避免冷却不足导致的打印件拉丝、

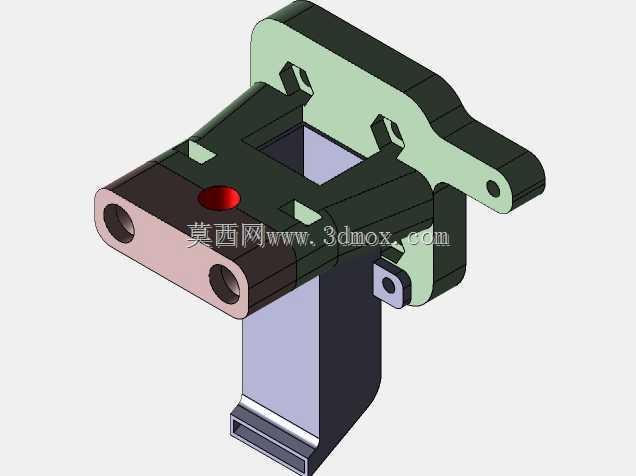

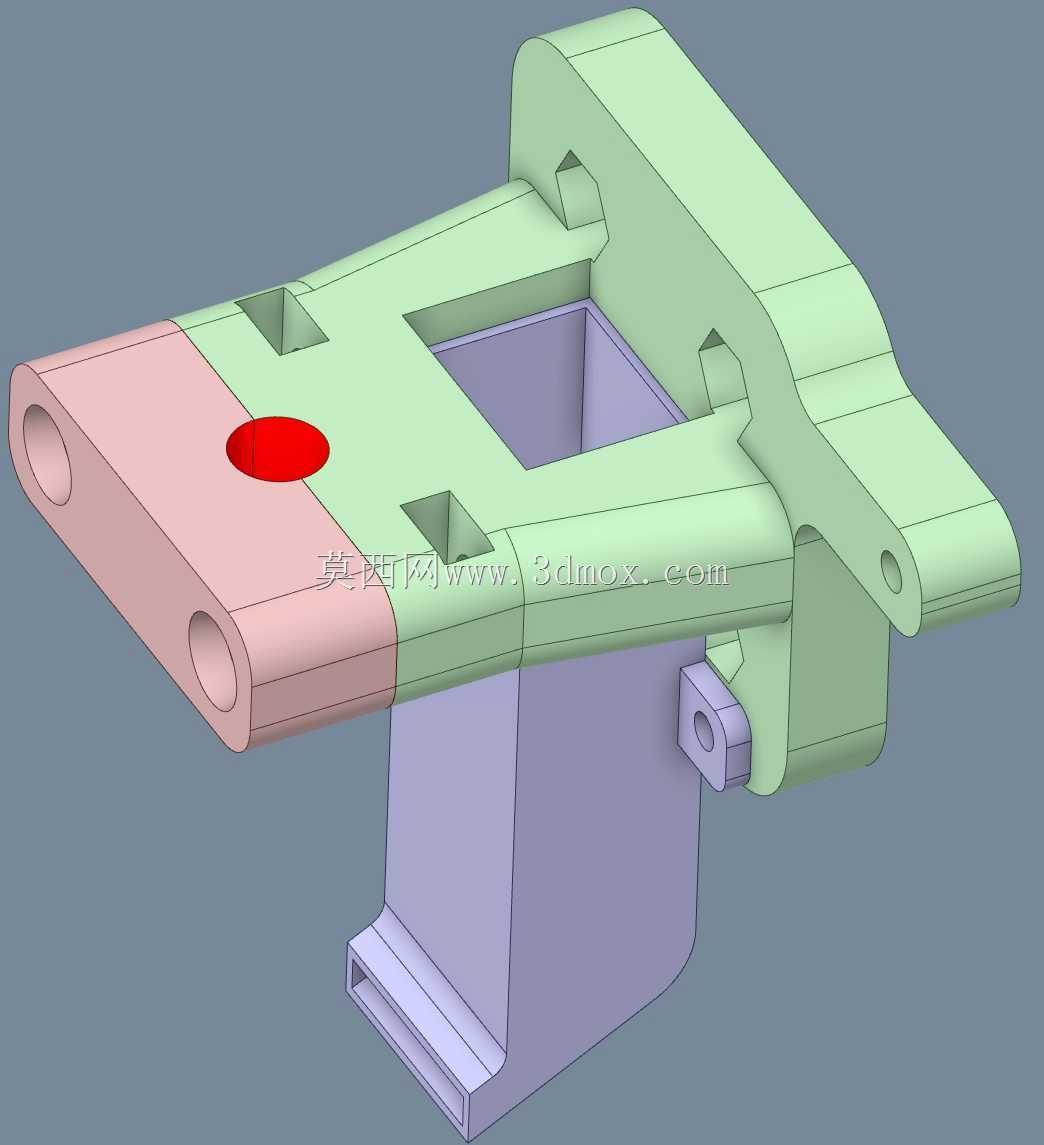

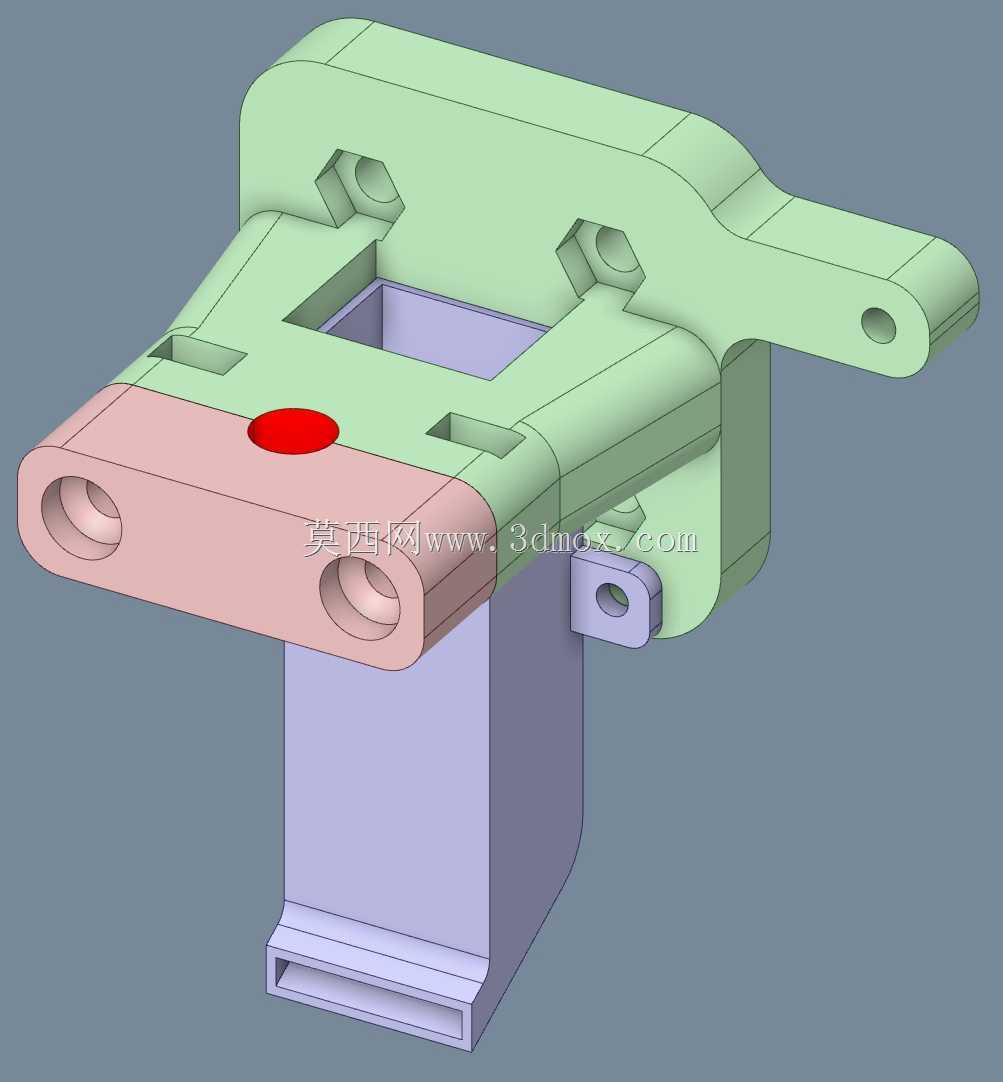

　　翘边缺陷。设计过程中首先梳理了原装机夹具的安装边界：夹具上部的卡接结构完全匹配Prusa i3机型X轴滑台的原有安装槽位，不需要对滑台部分做任何打孔、切削改装，用户可以直接替换原有夹具完成安装，降低改装的操作门槛；下部的支撑结构做了镂空减重处理，在保证结构刚性的前提下尽可能降低打印头运动部分的整体重量，减少X轴高速往复运动时的惯性冲击，提升打印过程的运动稳定性，避免运动惯量带来的打印振纹。针对E3D v5/v6冷却器的适配需求，设计时特意将冷却器安装对应的接触面做了预留设计，也就是模型中标注的红色表面区域，用户可以根据自己实际选用的冷却器具体块样式、风道走向、固定孔位，对该区域做针对性的二次结构调整，不需要改动夹具的主体安装结构，

　　大幅减少改装时的建模工作量。从安装配合的细节来看，夹具两侧的铰接孔位严格匹配原有挤出组件的转轴尺寸，保证挤出压轮的开合阻尼与原装结构一致，压合时能够给耗材提供稳定的正压力，开合时也能顺畅完成耗材穿丝、更换的操作；侧面预留的小型固定凸台，用于安装冷却器的管路固定卡扣，避免打印头运动过程中冷却管路、送料管出现晃动干涉运动路径的问题；下部的方形空腔结构一方面为冷却器的上部接头提供避让空间，另一方面也能减少打印夹具本身的材料消耗，同时避免结构封闭导致的散热不畅问题。实际装机测试时，该夹具的安装公差控制在合理范围内，与X轴滑台的配合间隙不超过0.1mm，不会出现安装后晃动、偏移的问题；送料路径的中心与打印喷嘴的对中偏差控制在0.2mm以内，

　　能够保证耗材顺畅送入加热块，不会出现送料阻力过大导致的挤出机失步问题。针对不同用户的改装需求，夹具的主体壁厚做了均衡设计，既能够承受挤出机工作时的压合力，不会出现长期使用后的结构变形，也不会因为壁厚过大导致打印夹具时耗时过长、耗材消耗过多。在结构的应力集中位置，比如卡接槽的转角、铰接孔的周边，都做了圆角过渡处理，避免长期受力下出现应力开裂的问题，提升结构的长期使用可靠性。对于经常做3D打印机改装、维护的从业者来说，这款夹具的结构拆分逻辑清晰，主体安装部分的尺寸完全沿用成熟的原装结构参数，仅在冷却器适配区域做了可调整的预留设计，既能够保证替换后的安装稳定性，又给用户留出了足够的自定义改装空间，适配不同版本的E3D冷却器组件，解决了原装夹具适配性差、改装难度高的实际问题。
