Prusai3桌面级3D打印机框架结构设计

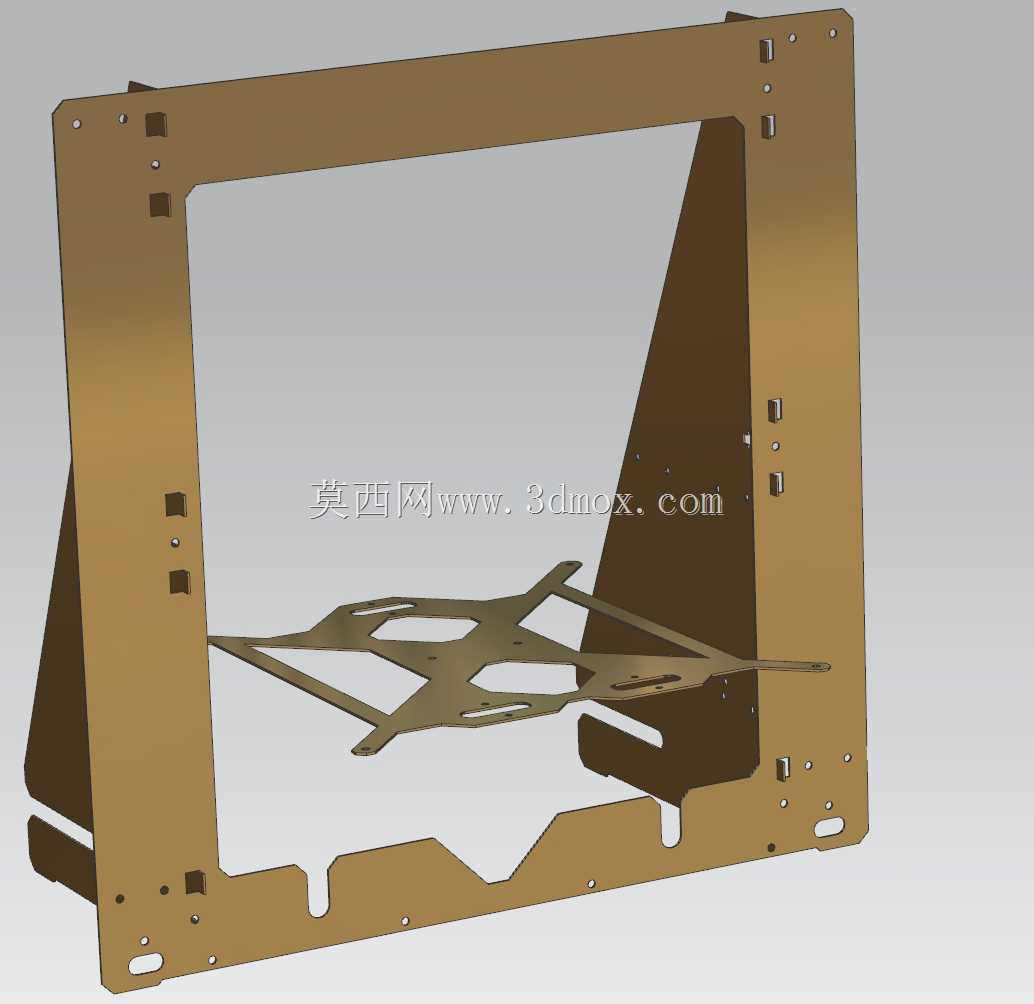

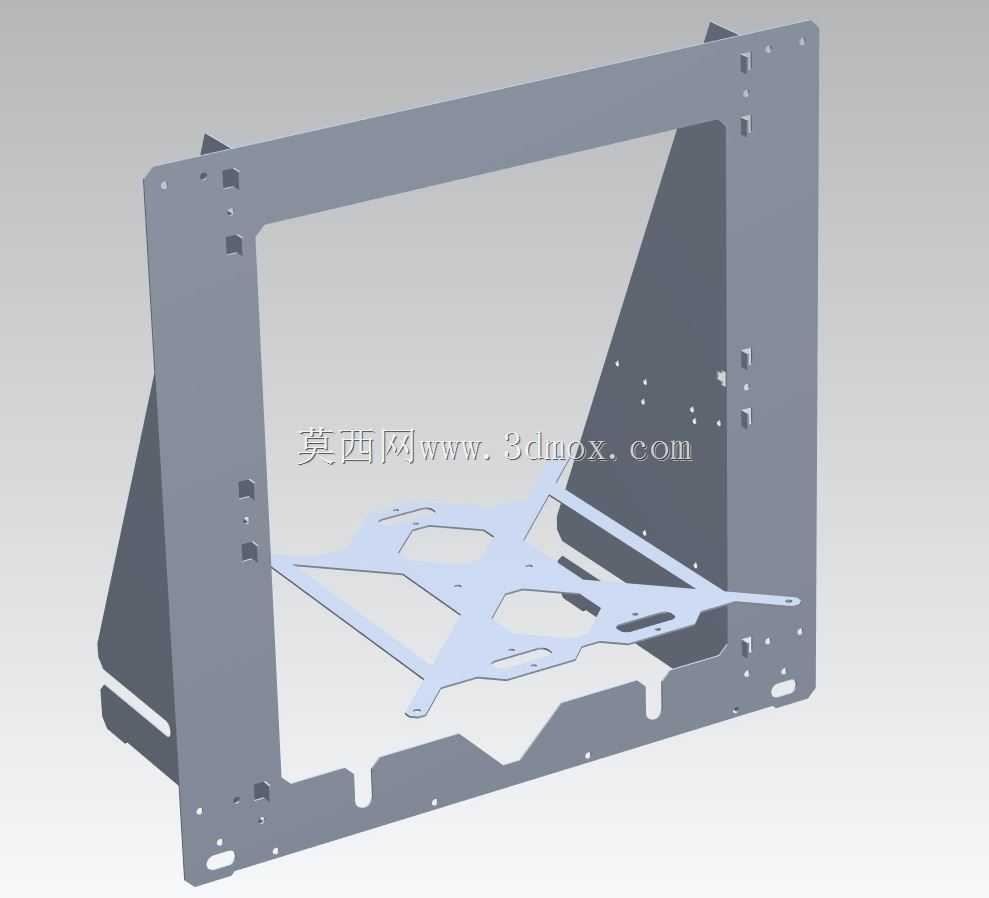

　　这套框架结构是桌面级FDM3D打印机的核心承载基体，所有运动组件、电控模块、送料机构都需要依托这个框架完成定位安装，直接决定整机打印过程的稳定性与长期运行精度。从结构形式来看，它采用了经典的单悬臂龙门布局，左右两块立式钣金侧板作为主要承力构件，后侧通过三角加强筋板连接形成稳定的三角支撑结构，底部通过一体化成型的钣金底板完成两侧板的下端定位，相比型材拼接的框架结构，这种一体化钣金框架的装配累积误差更小，批量生产时的一致性更容易控制。

　　在实际应用场景中，这类框架主要面向个人DIY、创客教育、小批量手板制作场景，桌面放置的安装边界要求框架整体占地面积控制在400mm见方以内，框架的竖向安装空间预留了300mm以上的Z轴运动行程，能够满足常规桌面级打印250250200mm成型尺寸的空间需求。设计过程中，侧板上的所有安装孔位都做了定位公差匹配，直线导轨的安装面预留了0.1mm的修配余量，装配时可以通过塞尺调整导轨平行度，避免运动过程中出现卡顿、异响的问题。框架后侧的三角加强筋并非等厚设计，靠近上端导轨安装位的区域做了局部加厚处理，因为打印头高速往复运动时的惯性冲击主要集中在龙门上端位置，局部加强能够有效降低高速打印时的框架共振，减少打印件表面的振纹缺陷。

　　底部的钣金托架是热床平台的安装基准，托架上的镂空结构一方面是为了减轻整体机架重量，另一方面是为热床的加热线缆、限位开关走线预留穿线空间，同时减少热床热量向框架传导，避免框架长期受热出现形变。框架上的所有安装孔都采用了翻边攻丝或者压铆螺母的设计，不需要额外预埋螺母，装配时直接用标准内六角螺丝即可完成所有组件的固定，降低了DIY用户的装配门槛。考虑到桌面使用场景的搬运需求，框架两侧的侧板下端预留了抠手位的开槽，单人即可完成整机的挪动转移，不需要额外设计搬运把手。

　　从安装边界来看，框架后侧距离墙面需要预留至少50mm的间隙，用来布置电源、主控板的安装位以及散热风道，框架前侧没有突出的结构件，方便用户取放打印件、更换耗材。框架的钣金折弯边都做了R2的圆角处理，避免装配和使用过程中划伤操作人员，所有外露的钣金边缘都做了去毛刺处理，符合小型桌面设备的安全设计要求。在结构刚度匹配上，框架整体采用1.5mm厚度的冷轧钢板冲压折弯成型，经过表面喷塑处理后，整体静态负载能力可以达到15kg以上，完全能够承载运动组件、热床、耗材卷的全部重量，长期使用下的形变量控制在0.05mm以内，不会因为框架形变导致打印精度下降。

　　设计过程中特意规避了需要专用工装才能装配的结构，所有折弯角度都控制在常规钣金加工的90度折弯范围内，不需要特殊的折弯模具就能完成加工，有效降低了单件加工成本，适合小批量量产或者个人用户自行加工制作。框架上的限位开关安装位做了长圆孔设计，装配时可以根据实际装配误差微调限位开关的触发位置，不需要额外加工调整垫片，降低了装配调试的难度。走线槽的位置都预留在框架内侧，所有线缆都可以隐藏在框架内部，既提升了整机外观的整洁度，也避免运动过程中线缆剐蹭打印件或者运动组件。
