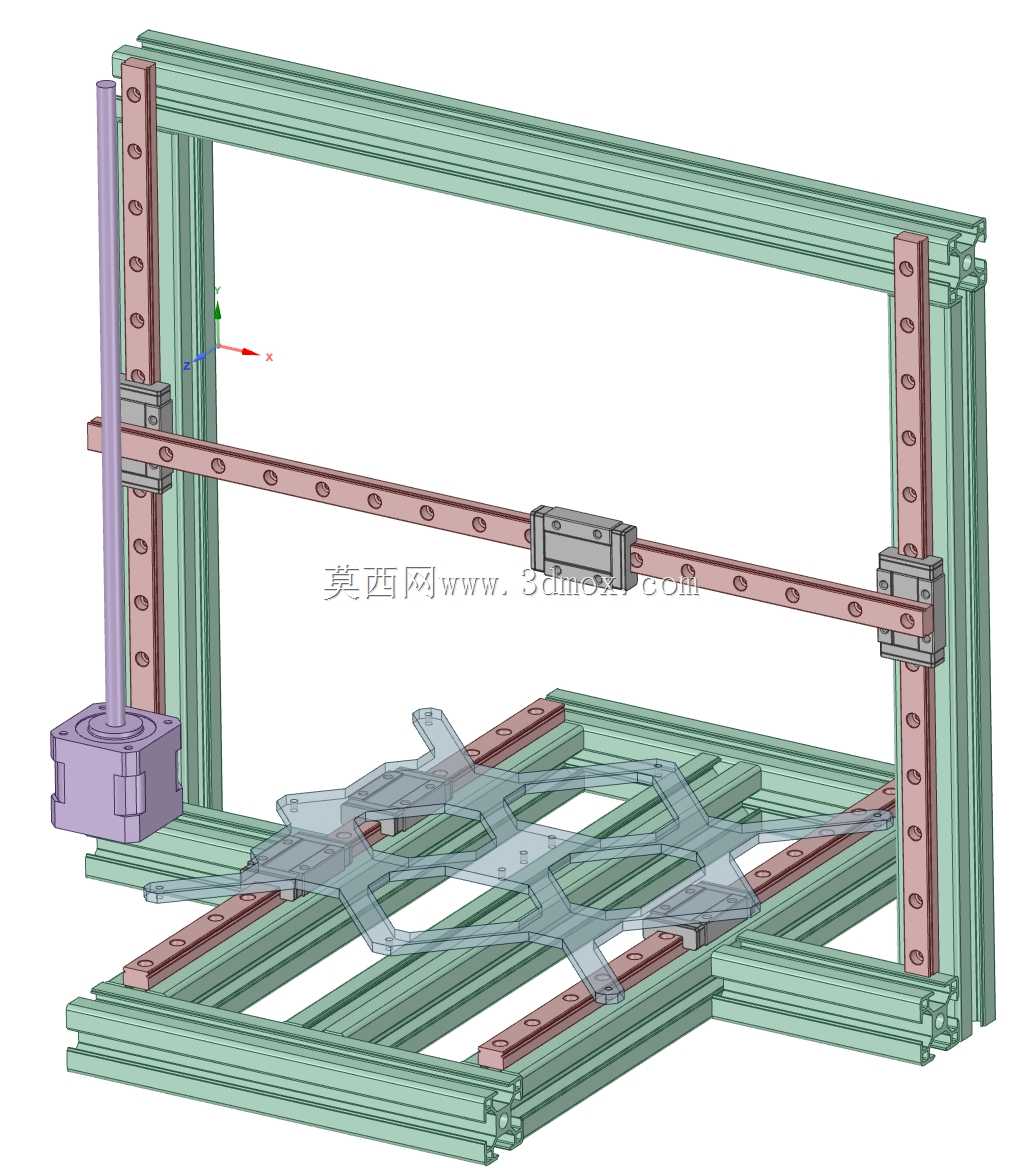

线性导轨型材架3D打印机运动框架结构

这套结构是面向桌面级熔融沉积成型3D打印场景打造的运动承载框架，核心适配个人创客、小型工作室的定制化打印需求，可覆盖创意手办制作、功能零件打样、小型工装夹具试制等常见桌面3D打印应用场景，替代传统普鲁萨机型的钣金或亚克力框架结构，提升整机运动过程中的刚性与稳定性。

从实际用途来看，该框架作为3D打印机的核心承载基体，承担X、Y、Z三个运动轴的导向支撑、打印平台的承重固定、挤出组件的运动限位功能，所有运动部件的安装基准都依托铝型材框架的拼接精度来保证，能够有效降低高速打印过程中的框架共振，减少打印件表面的振纹问题，提升成型件的尺寸精度与表面质量。

在功能特性上，这套结构采用西格玛规格工业铝型材作为框架主体，搭配全线性直线导轨作为各运动轴的导向部件，相比传统光轴导向结构，线性导轨的负载能力更强、运动间隙更小、导向精度保持性更优，长期使用不易出现光轴磨损导致的运动卡顿、精度下降问题；型材框架采用标准槽道设计，所有连接件均可通过型材螺母实现无打孔快速装配，方便用户后期调整部件位置、拓展功能附件。Z轴采用双立柱对称布置的导轨安装结构，配合单端驱动的传动布局，既保证了X轴横梁升降过程中的平行度，又控制了整体的制造成本；Y轴导轨直接安装在底部框架的型材安装面上，缩短了传动链的受力路径，打印平台在Y向往复运动时的偏摆量被控制在极小范围内。

从设计思路来看，这套结构以经典普鲁萨i3机型的运动布局为基础，将原有的光轴导向替换为线性导轨，将原有的简易框架替换为西格玛铝型材拼接框架，在保留原机型结构简单、装配难度低、维护方便优势的同时，针对性解决了原机型刚性不足、高速打印共振明显、导向部件易磨损的痛点。设计过程中充分考虑了DIY用户的装配便利性，所有导轨安装面都依托型材本身的加工基准，无需用户对型材进行二次铣削加工，仅需按照装配顺序锁紧连接件即可完成框架搭建，降低了个人制作的门槛。

在外形尺寸与安装边界上，这套框架整体采用矩形立式布局，横向宽度适配常规200-250mm打印幅面的X轴行程需求，纵向深度适配200-220mm的Y轴行程需求，竖向高度预留200-250mm的Z轴升降空间，整体外轮廓尺寸控制在桌面设备的常规占地范围内，可直接放置在普通工作台面使用；各导轨的安装位置预留了标准滑块的运动行程空间，传动部件的安装位与导轨保持平行度公差要求，电气走线可沿型材槽道隐藏布置，避免运动过程中线缆与运动部件发生干涉，挤出组件、热床、驱动电机等标准配件均可直接在对应安装位固定，无需额外制作转接支架。
