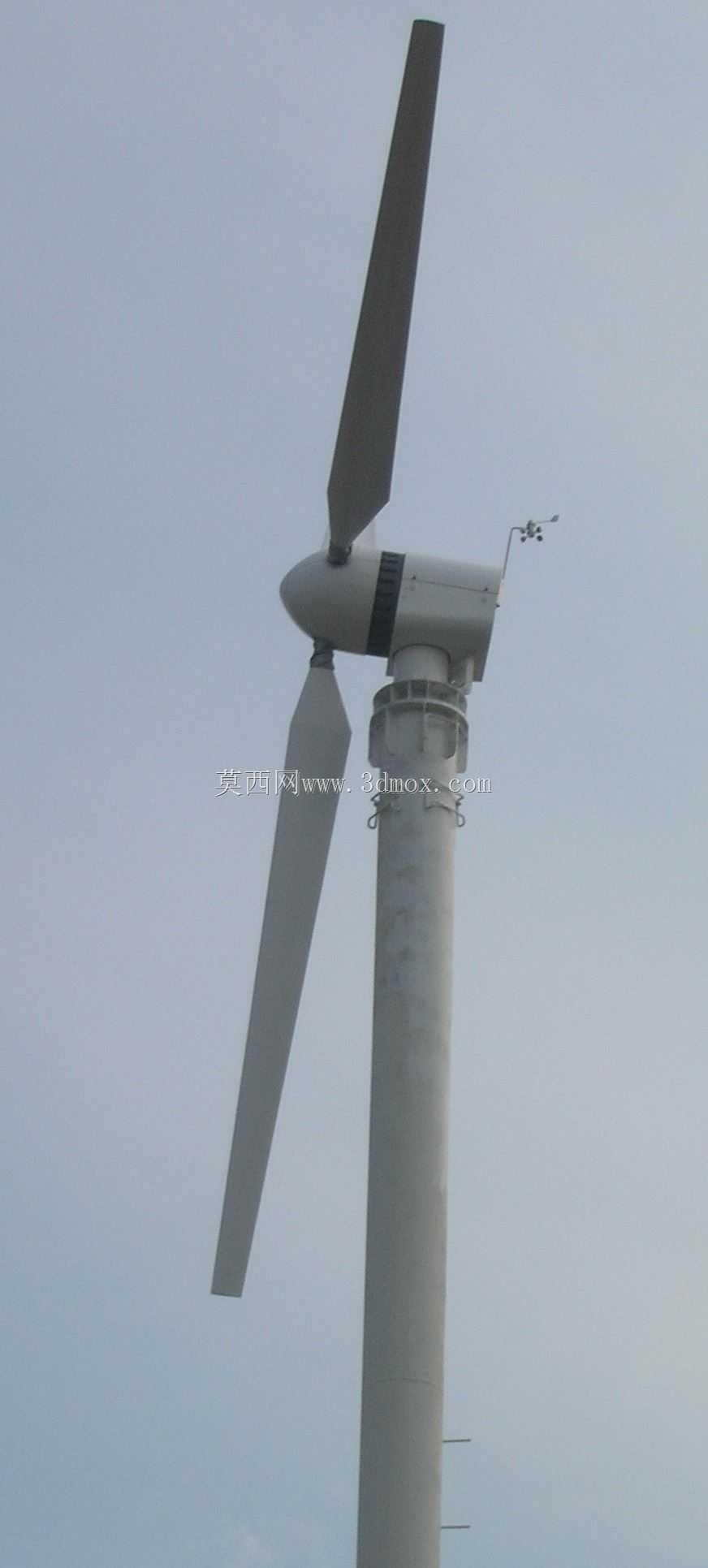

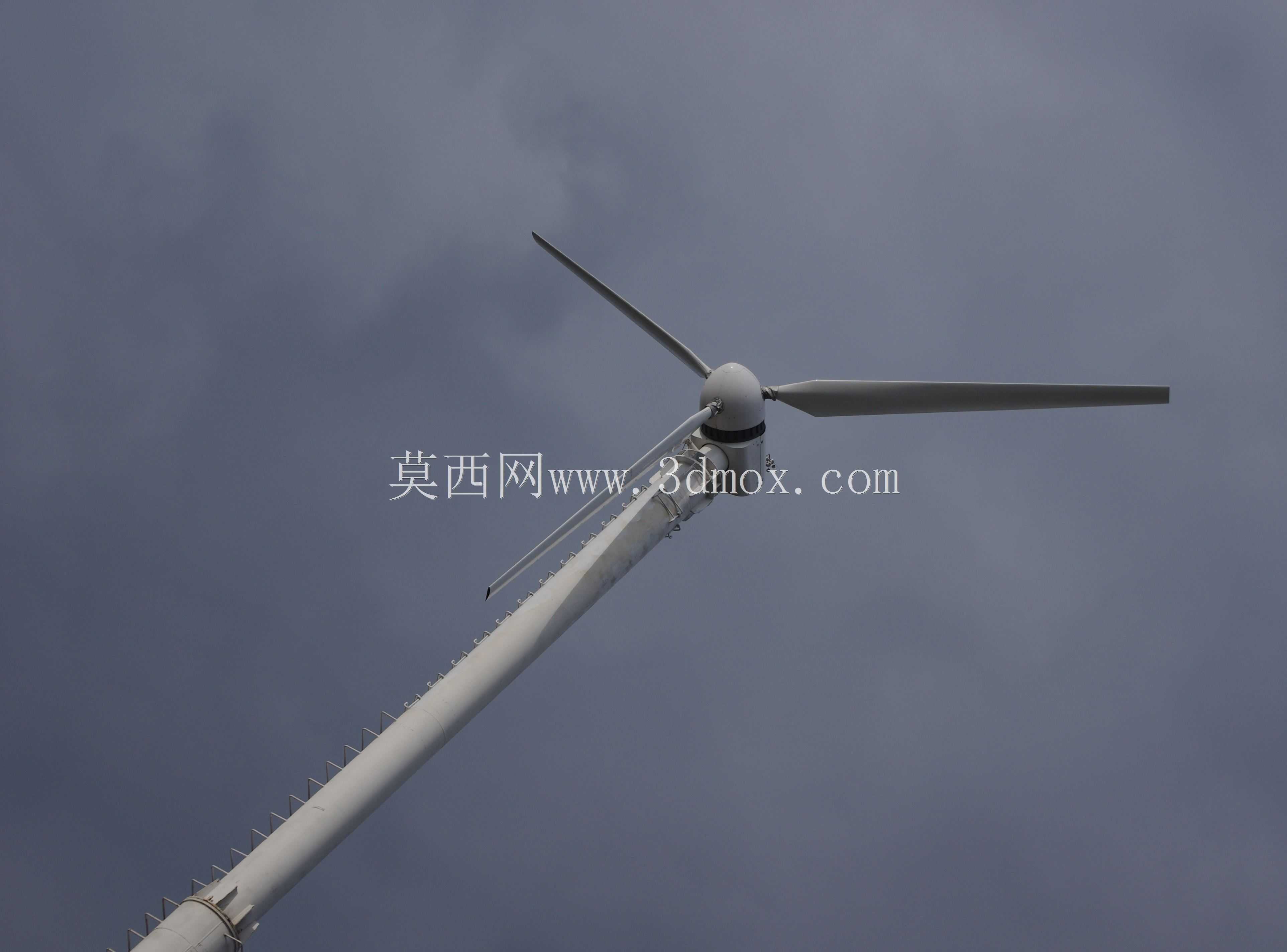

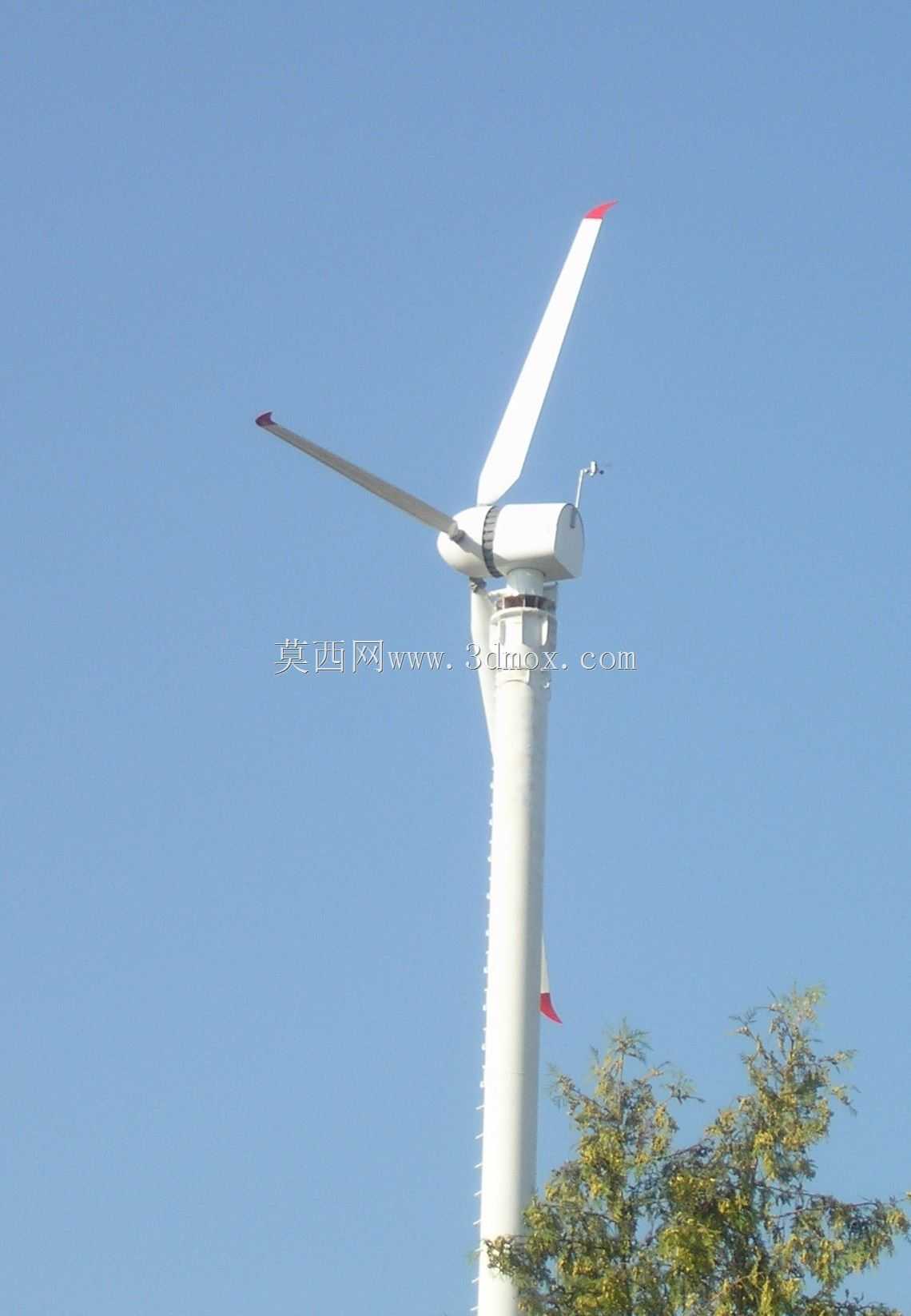

20千瓦水平轴风力涡轮发电设备结构

　　这款20千瓦级风力涡轮设备，主要面向分布式离网、小型并网风电场景设计，常见于沿海渔村、山区村落、偏远牧区、海岛小型站点的供电补充，也可适配野外作业临时营地、小型通信基站的独立供电需求，在年均风速3米每秒以上的区域即可切入运行，额定风速区间内可稳定输出20千瓦的交流电，经整流逆变后可直接接入用户侧微网，也可搭配储能电池组实现错峰供电。从结构设计逻辑来看，整机采用上风向三叶片水平轴布局，这种布局经过多年行业验证，在中小功率风电段的风能利用效率、运行稳定性、维护成本控制上都有成熟的表现，叶片采用翼型优化设计，叶根到叶尖的弦长、扭角经过渐变处理，既保证低风速下的启动性能，也能在额定风速区间减少叶尖涡流损失，提升风能捕获效率。

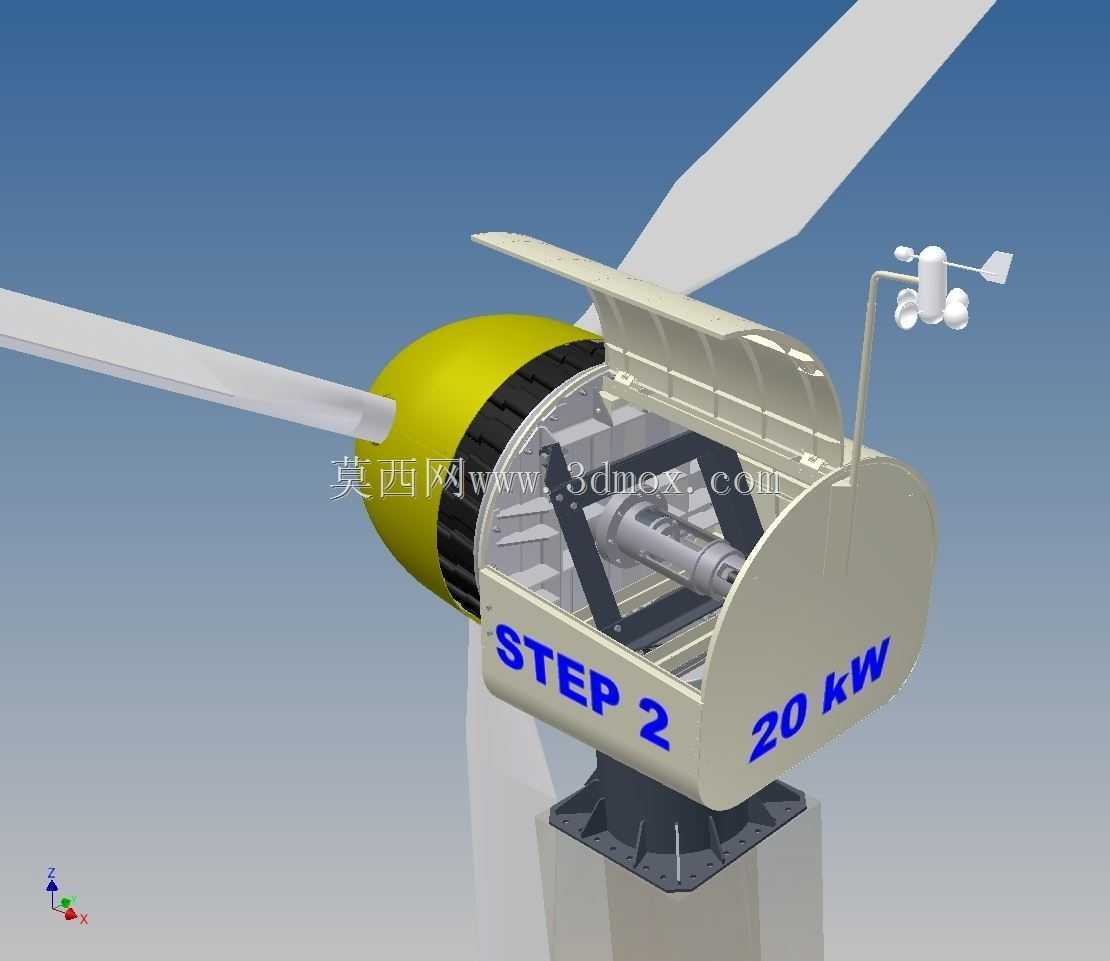

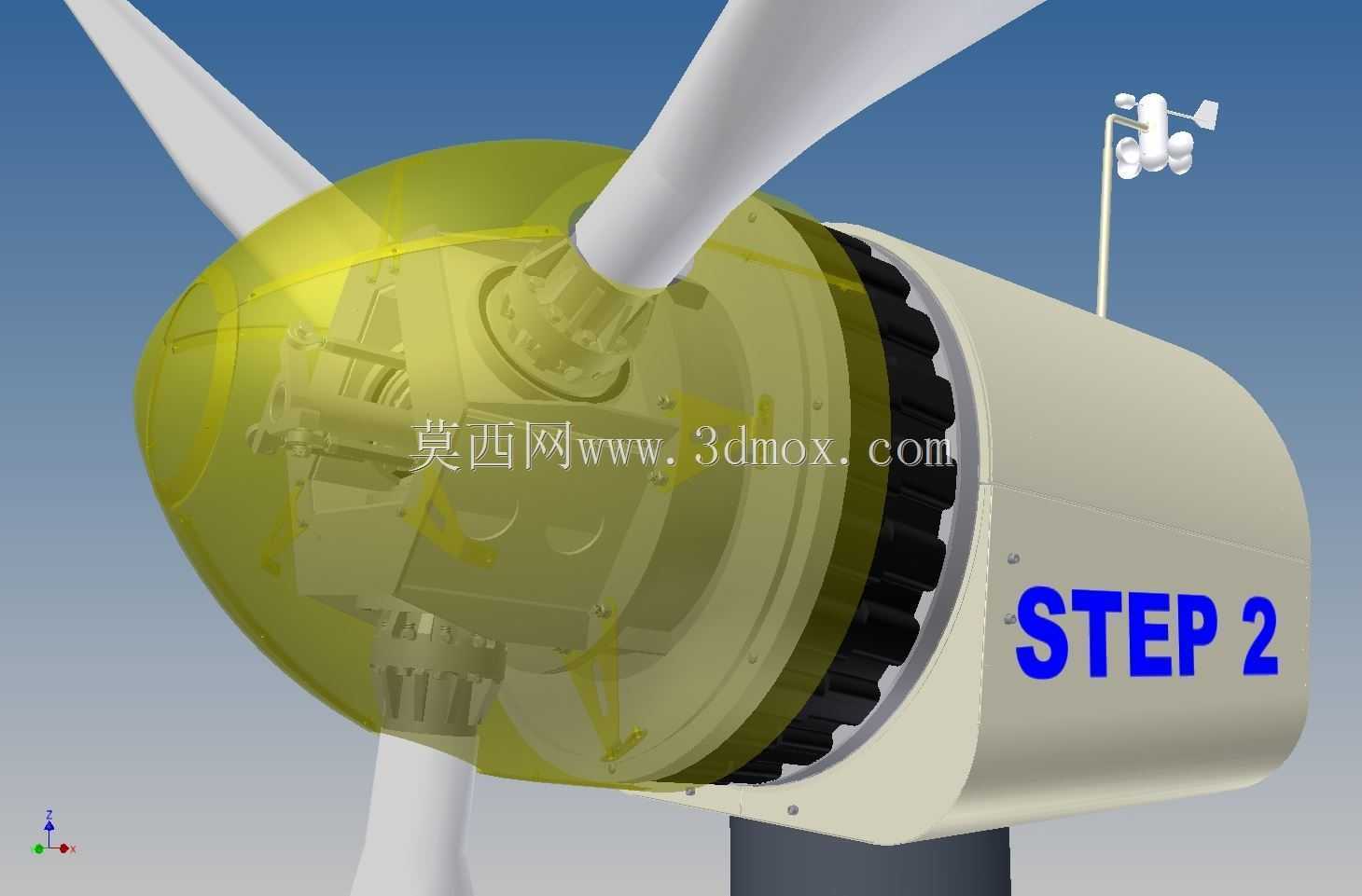

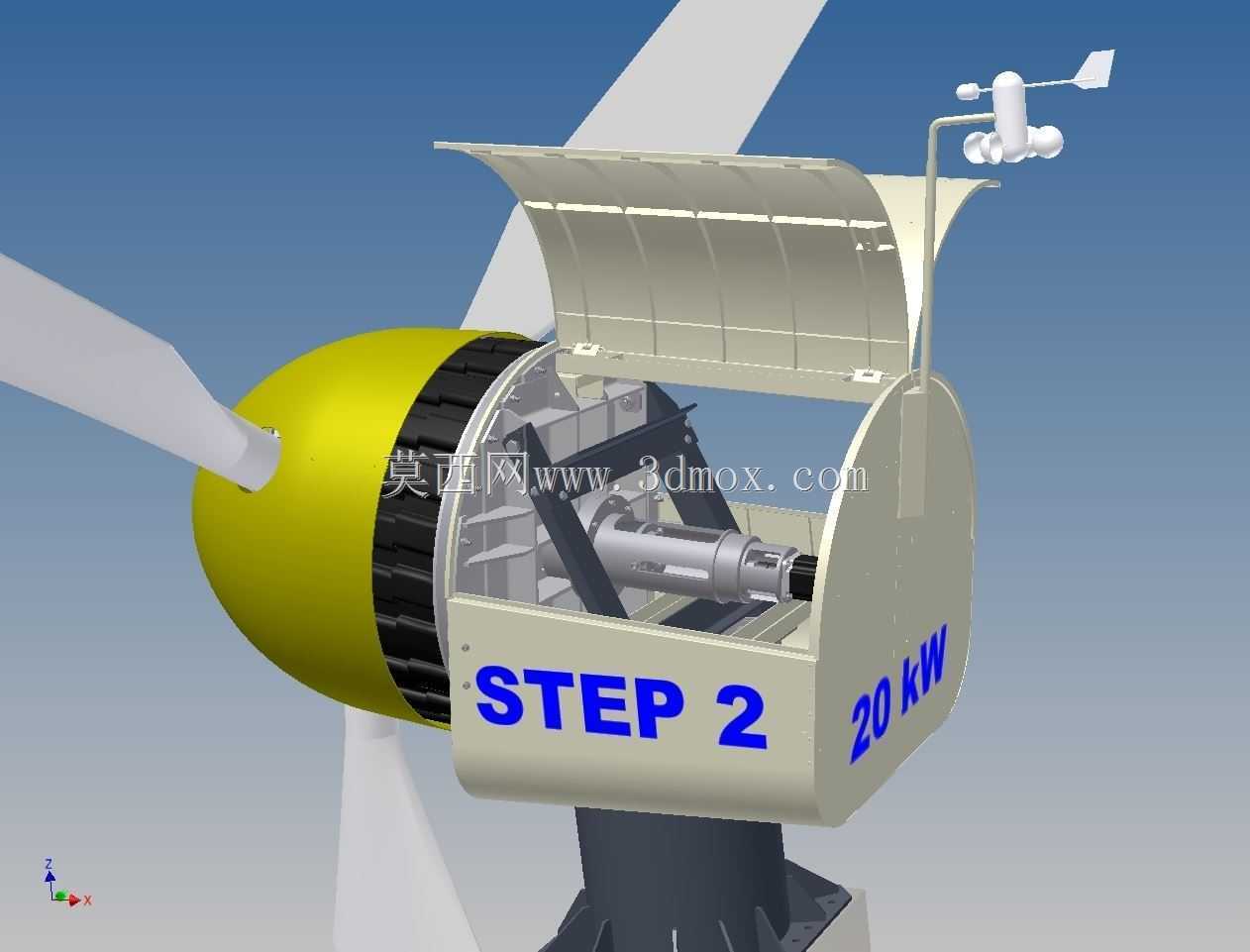

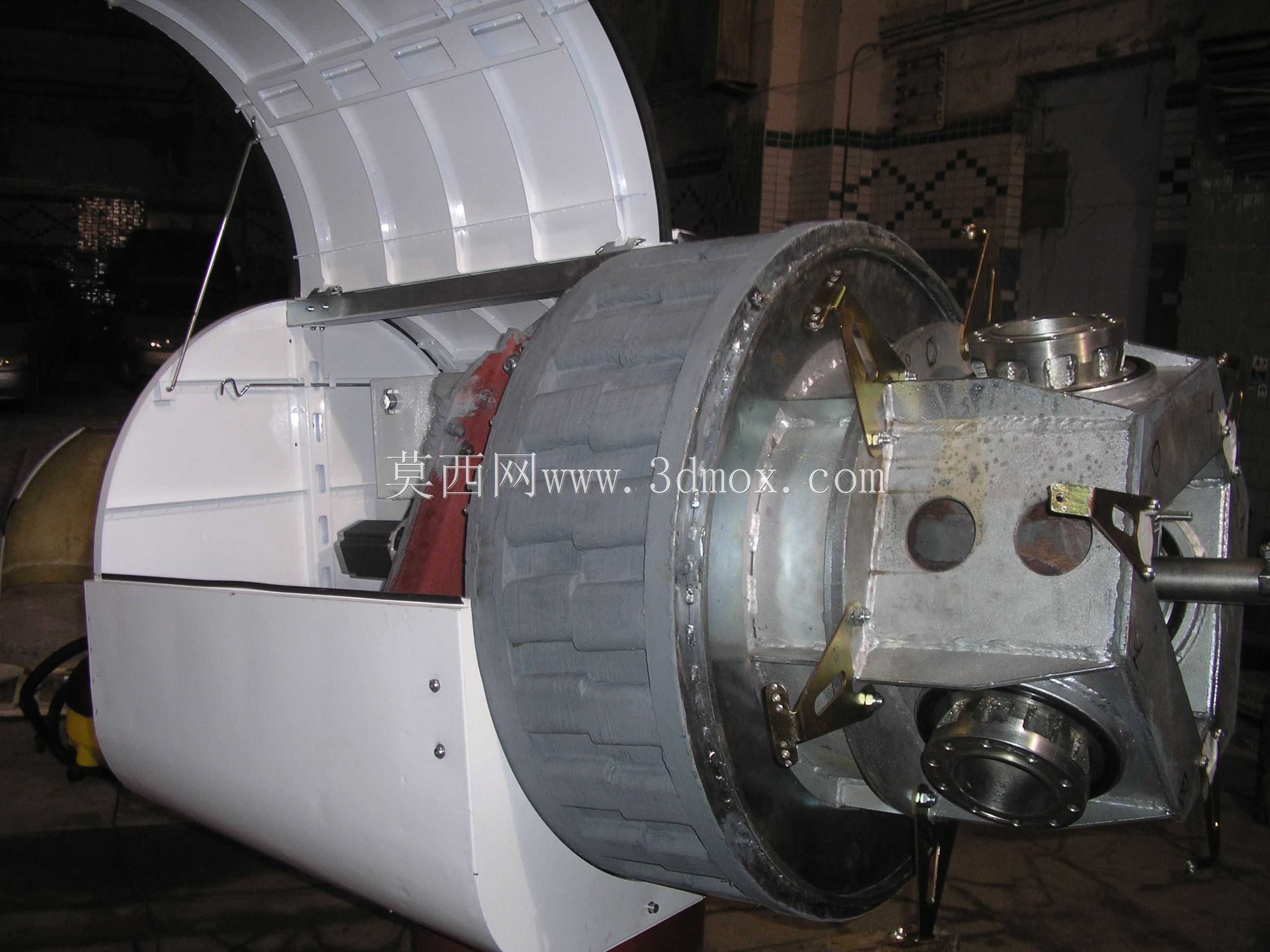

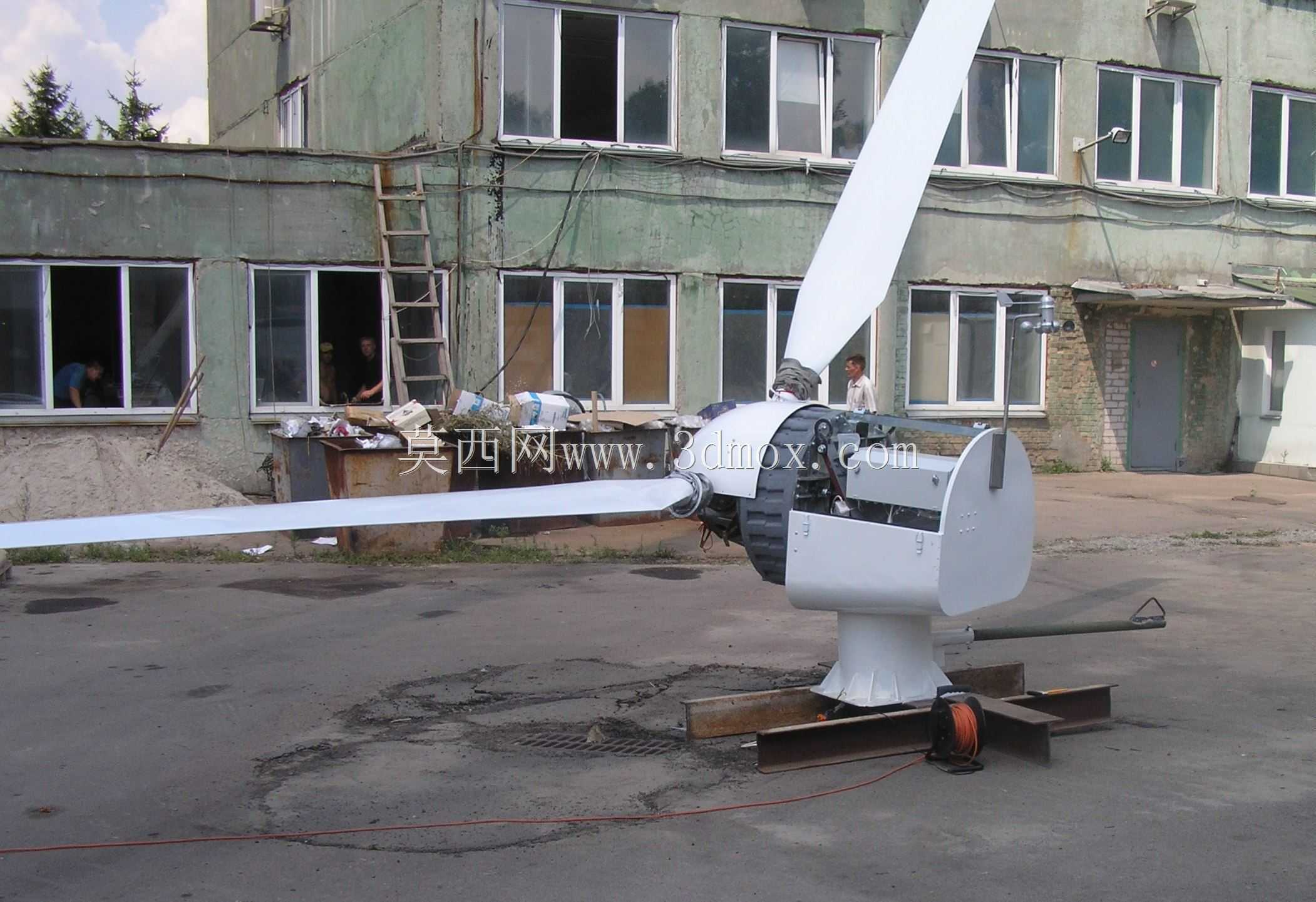

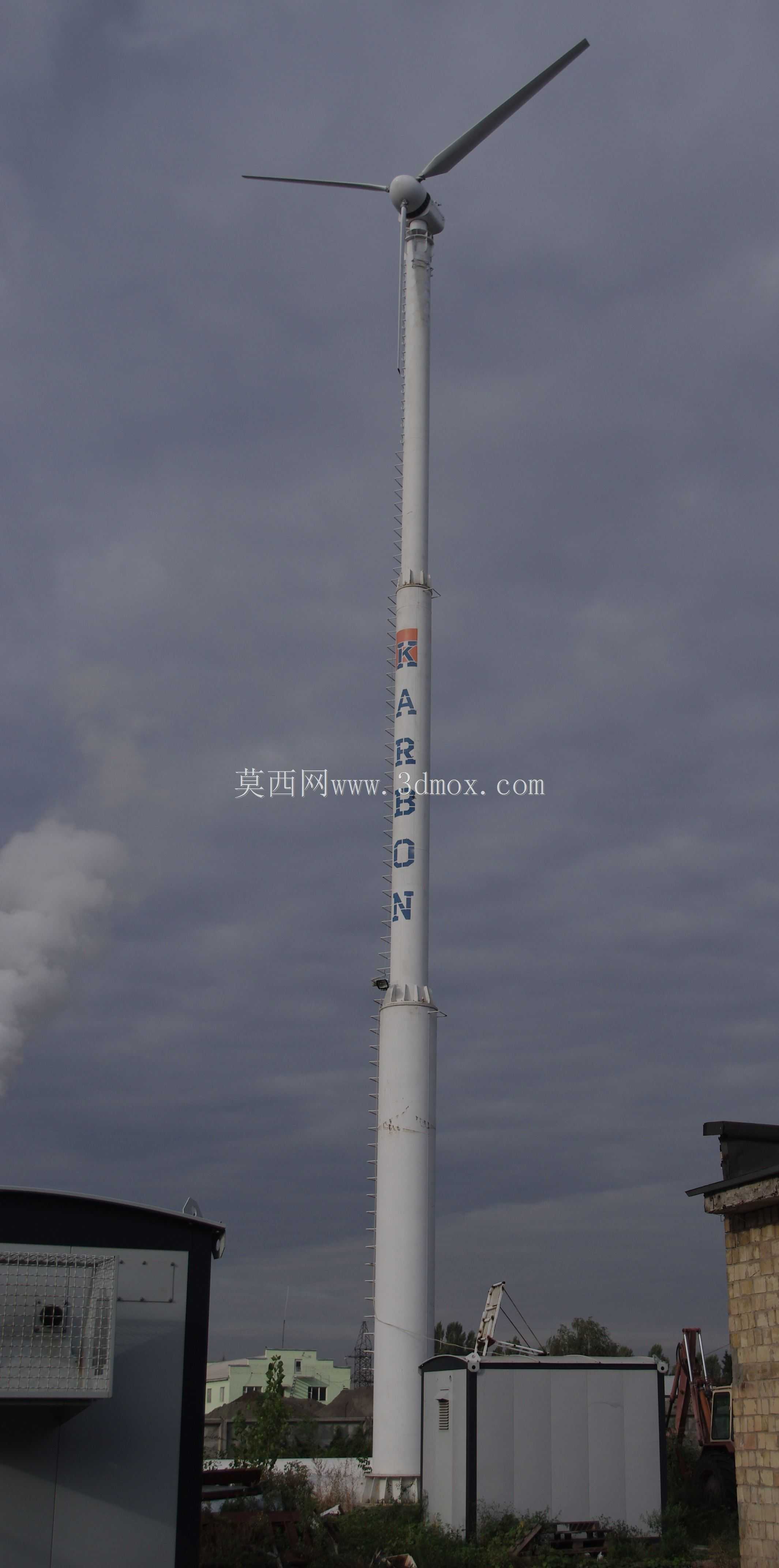

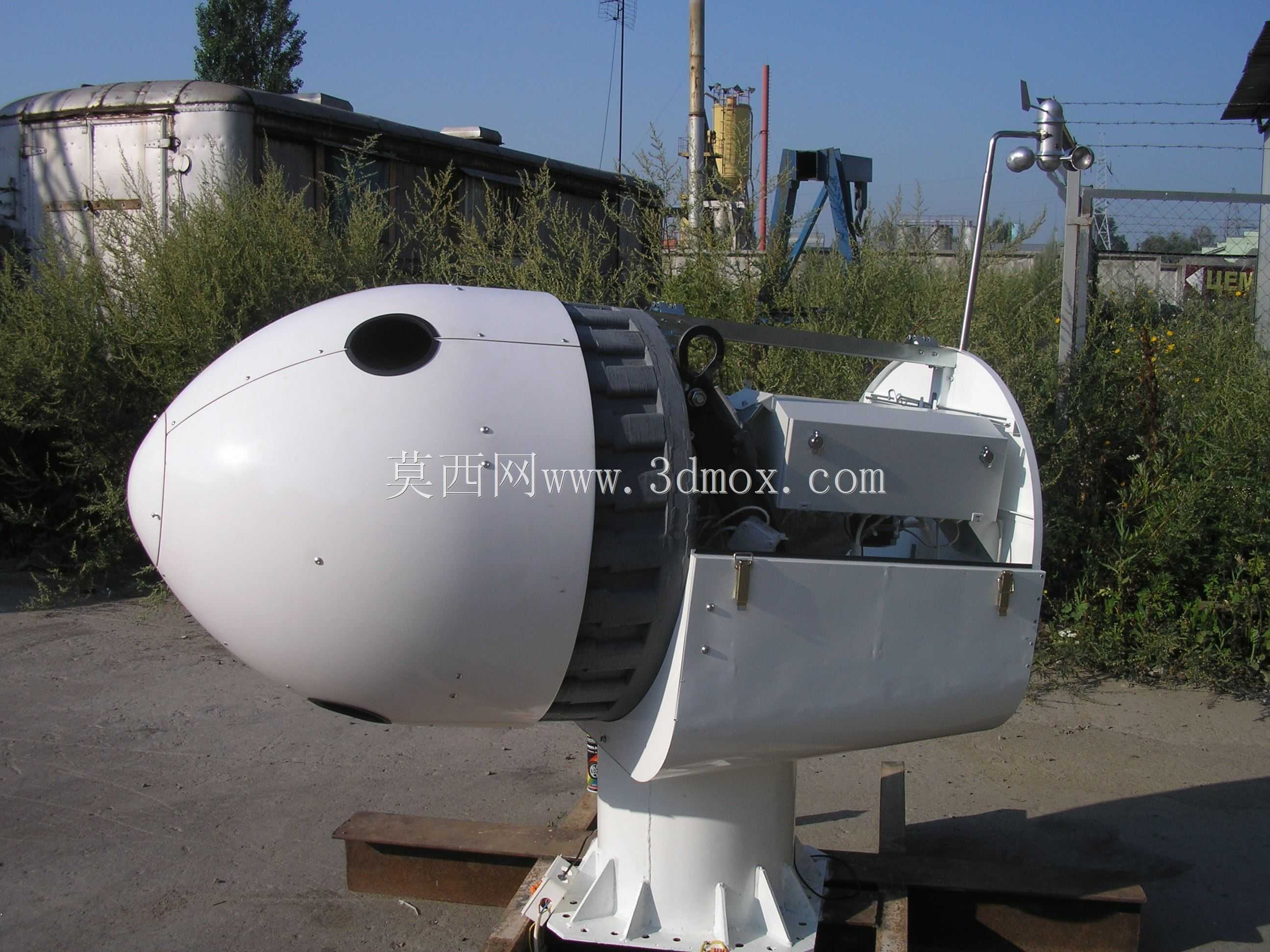

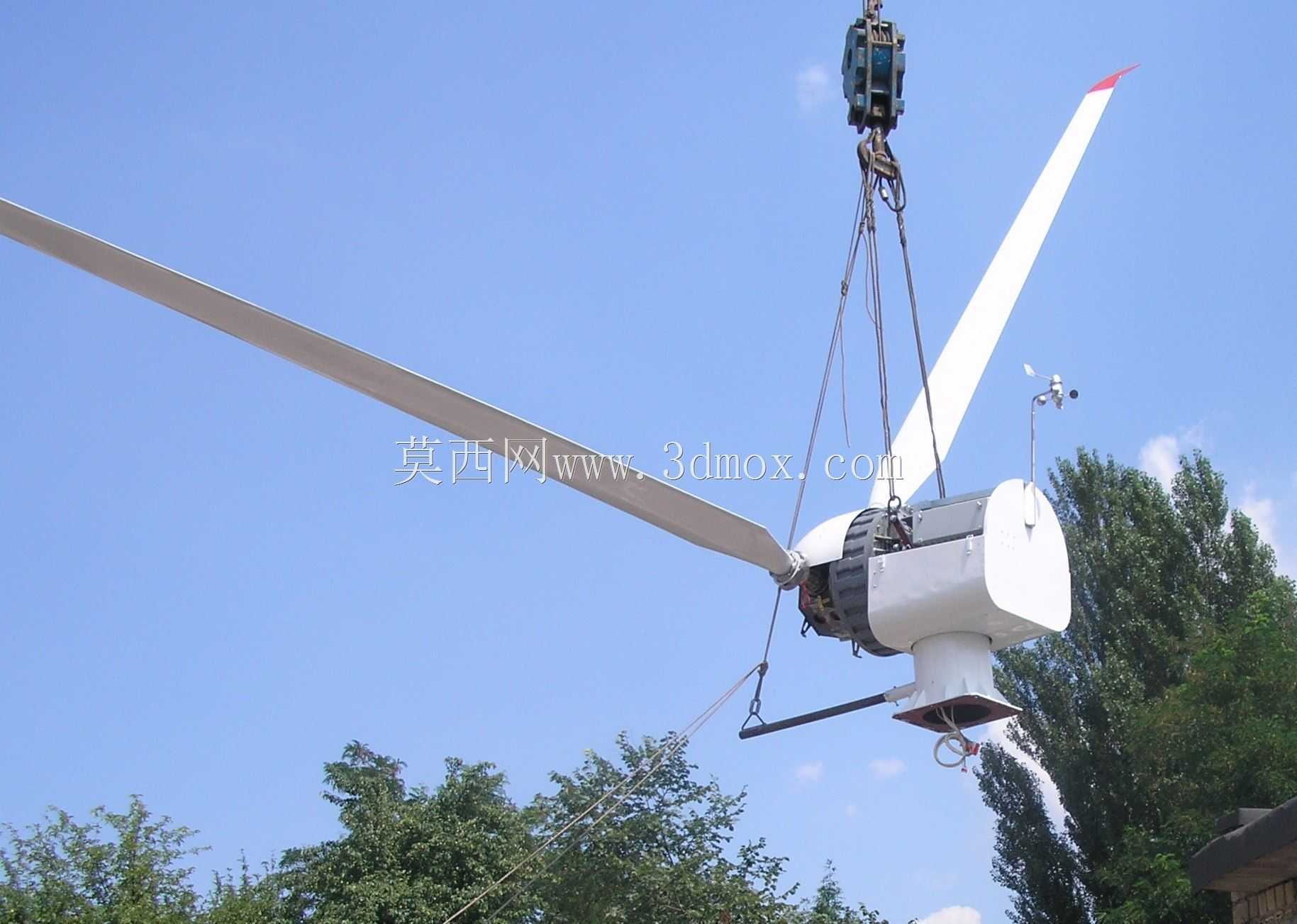

　　轮毂采用铸钢件一体化加工成型，与主轴的连接采用锥面配合加锁紧螺母的结构，可承受叶片旋转带来的交变载荷，同时方便后期叶片的拆装维护。机舱内部集成了增速齿轮箱、永磁同步发电机、偏航机构、制动系统，偏航机构采用电动齿轮驱动，可根据风向传感器的信号自动调整机舱朝向，保证风轮始终正对来风方向，制动系统包含气动叶尖制动与机械盘式制动两级保护，当风速超过切出风速、或者设备出现故障时，可先通过叶尖扰流器启动气动减速，再触发机械制动锁死主轴，避免设备超速运行引发结构损坏。塔筒采用锥筒式钢制结构，底部法兰与混凝土基础通过地脚螺栓连接，塔筒高度根据应用场景的风切变指数可做适配调整，常规配置下塔筒顶部的机舱安装平面距离地面高度为18米，

　　这个高度既可以避开地面障碍物的紊流区，也能控制塔筒的钢材用量与吊装难度，塔筒内部预留了爬梯与线缆通道，方便运维人员进入机舱开展检修作业，同时动力电缆、控制电缆可沿塔筒内部布设，避免户外环境老化。安装边界方面，设备基础需要根据现场地质条件做承载力核算，常规粉质黏土地质下，混凝土基础的开挖深度不低于2.5米，基础平面尺寸不小于4米见方，保证设备在极端大风天气下的抗倾覆能力，风轮旋转平面与周边障碍物的距离需要大于2倍塔筒高度，避免紊流影响风轮运行效率，同时减少叶片扫风范围内的障碍物干扰。在实际运行中，这款设备的切入风速为3米每秒，额定风速为11米每秒，切出风速为25米每秒，可适应绝大多数内陆、沿海的风能资源条件，

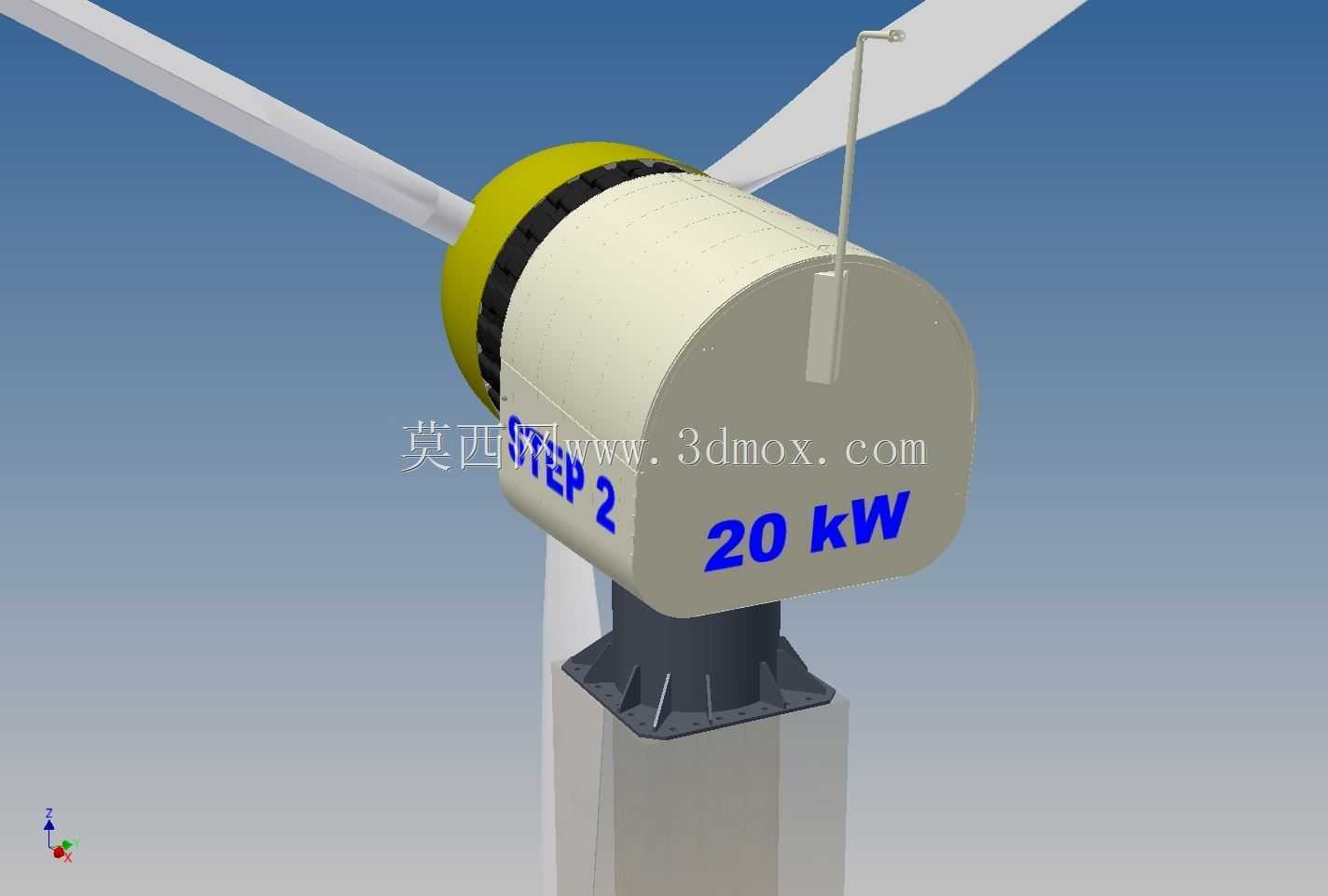

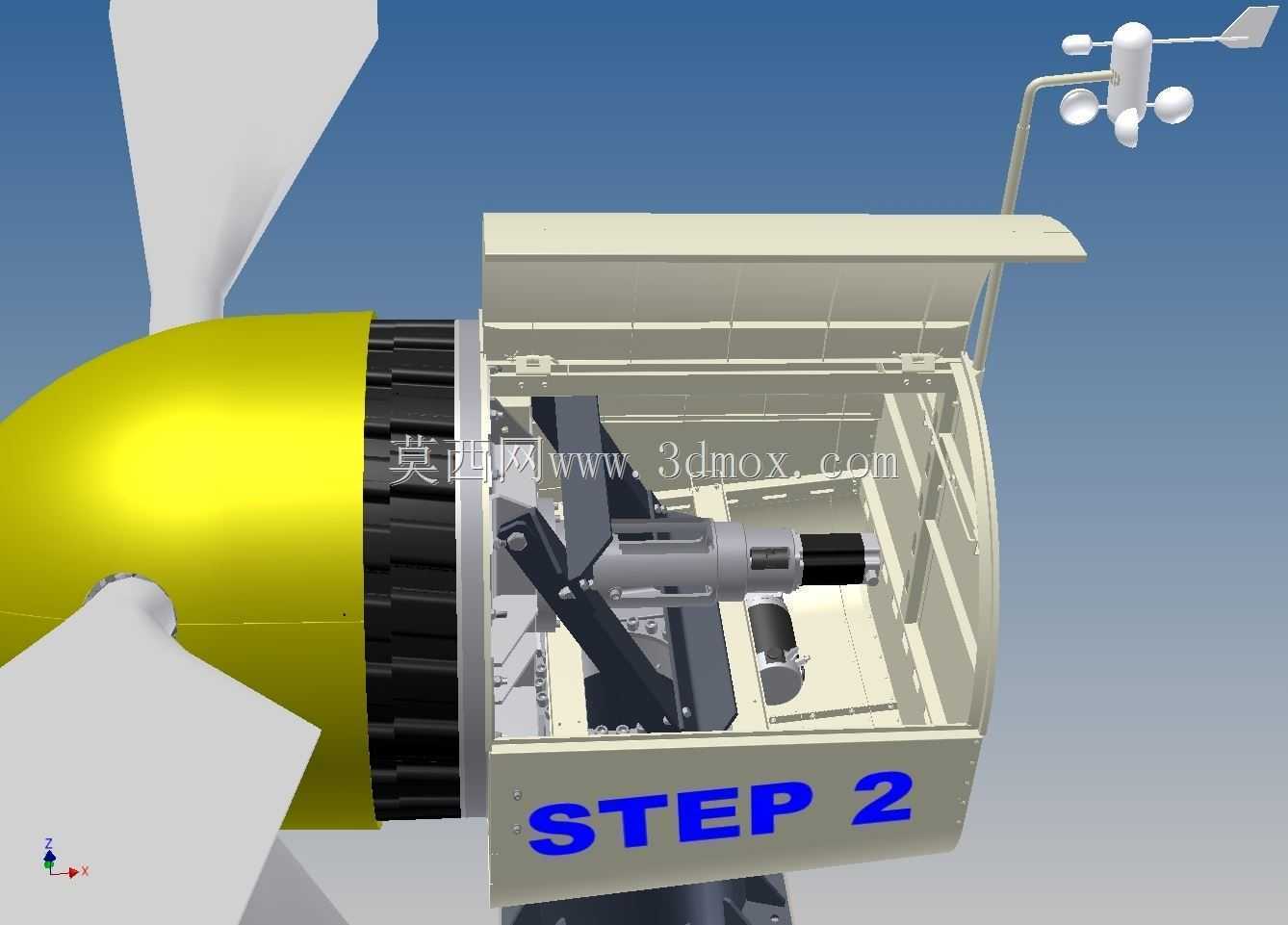

　　相比同功率等级的垂直轴风机，水平轴三叶片的布局在运行噪音、振动控制上表现更优，不会对周边居民的日常生活造成明显干扰，设备的转动部件全部做了密封防护处理，可适应高湿度、高盐雾的沿海环境，也能在-30摄氏度到45摄氏度的环境温度区间内正常运行。设计过程中，针对叶片的载荷传递路径做了多次有限元校核，叶根部位的螺栓连接强度按照1.5倍极端载荷做安全余量设计，主轴的疲劳寿命按照20年运行周期做校核，齿轮箱的润滑系统采用强制润滑加散热结构，可保证长时间连续运行下的油温稳定，避免高温引发的润滑失效。偏航系统设置了阻尼结构，可减少偏航过程中的冲击载荷，同时避免风向小幅波动时的频繁偏航动作，降低机构磨损。叶片表面采用耐候性涂层处理，可抵御紫外线照射、风沙冲刷、盐雾腐蚀，延长叶片的户外使用寿命，叶片的动平衡在出厂前做过严格校准，运行过程中的振动值控制在行业标准允许范围内，减少对塔筒、机舱内部构件的疲劳损伤。从三维建模的角度来看，这款模型完整还原了整机的装配关系，叶片的翼型曲面、轮毂的连接结构、机舱的外形轮廓、塔筒的锥度变化都做了精准复刻，可用于风电项目的前期方案展示、结构教学演示、小型风电项目的选型参考，建模过程中对各个部件的装配间隙做了符合工程实际的预留，比如叶片与轮毂的连接间隙、机舱与塔筒的回转间隙、制动盘与刹车片的工作间隙，都符合实际产品的装配公差要求，没有出现干涉问题。
