教学用手动螺旋压力演示实验装置

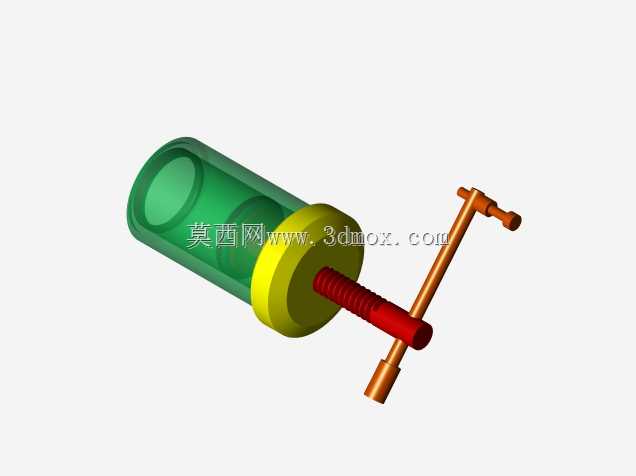

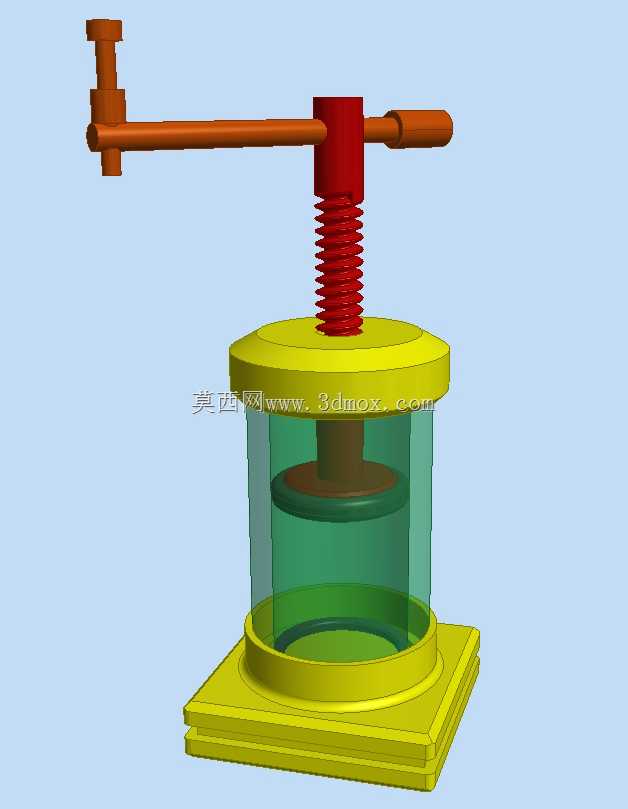

　　这套手动施压的实验装置，主要面向中小学科学课、中职基础力学实训场景设计，用来直观展示封闭空间内的压力传导、压强变化规律，解决传统力学实验中压力作用过程不可视、学生难以建立具象认知的痛点。装置整体采用立式同轴布局，核心施压单元为梯形螺纹传动的螺旋副，顶部的T型操作杆直接与螺杆固连，转动操作杆时螺杆沿竖直方向做直线进给，无需额外减速机构，手动操作时的施力行程反馈清晰，单圈进给量匹配学生手部操作的发力习惯，不会出现转动过快导致压力突变的情况。螺杆下端连接的圆形压盘，外径与透明缸体内壁保留0.8-1.2mm的单边间隙，既保证压盘上下运动无卡滞，又能避免间隙过大导致的压力泄漏，让封闭腔体内的压力变化可以稳定传递到观测区域。

　　中间的承压缸体采用透明工程塑料制作，壁厚均匀控制在3mm左右，既可以承受手动施压产生的最大0.2MPa左右的静压，又能让观察者清晰看到压盘的运动过程、腔体内介质的受压变化，甚至可以搭配染色水、软质泡沫块等辅助教具，直观展示压力作用下的介质形变、物体受力变形效果。底部的方形基座采用带加强筋的一体式结构，安装边界尺寸适配常规实验台的摆放空间，底部预留的防滑槽可以避免施压过程中装置整体滑移，基座与透明缸体采用止口定位配合，装配时无需额外找正，日常教学拆装维护也十分便捷。从设计思路上看，这套装置没有采用复杂的液压、气动施压结构，全部采用纯机械传动，一方面是降低教学场景下的设备故障概率，没有易损的密封件、管路接头，日常使用无需维护；

　　另一方面螺旋机构的运动过程完全可视，学生可以直接观察到“转动操作杆-螺杆进给-压盘施压”的完整力传递路径，更容易理解螺旋增力、压力传导的基础原理。装置的所有外露棱角都做了R2以上的圆角处理，操作杆的端部做了防滑滚花，避免学生实验操作时打滑划伤，整体重量控制在1.2kg以内，方便课堂上传递展示、分组实验使用。在实际教学应用中，这套装置除了演示基础的压力效应，还可以拓展完成多个力学小实验：比如在压盘下方放置不同截面积的承压块，展示压强与受力面积的关系；在透明缸体内填充不同弹性模量的材料，观察不同材质的受压形变差异；甚至可以在缸体侧壁预留的测压孔位加装简易压力表，定量测量不同进给量下的腔体内压力数值，完成从定性观察到定量测量的教学拓展。

　　结构设计上，所有零部件都采用易加工的常规结构，螺杆、操作杆采用标准金属型材加工，透明缸体、基座、压盘采用工程塑料注塑或3D打印即可制作，加工成本低，适合批量制作作为教学教具配备。装配时整套装置的同轴度公差控制在0.5mm以内，保证螺杆进给时无偏载，压盘运动过程中不会刮蹭透明缸体内壁，长期使用也不会出现缸体磨花影响观测效果的问题。施压行程设计为60mm，足够完成常规的压力演示实验，同时设置了机械限位结构，避免螺杆旋出过量导致装置解体，提升学生操作时的安全性。
