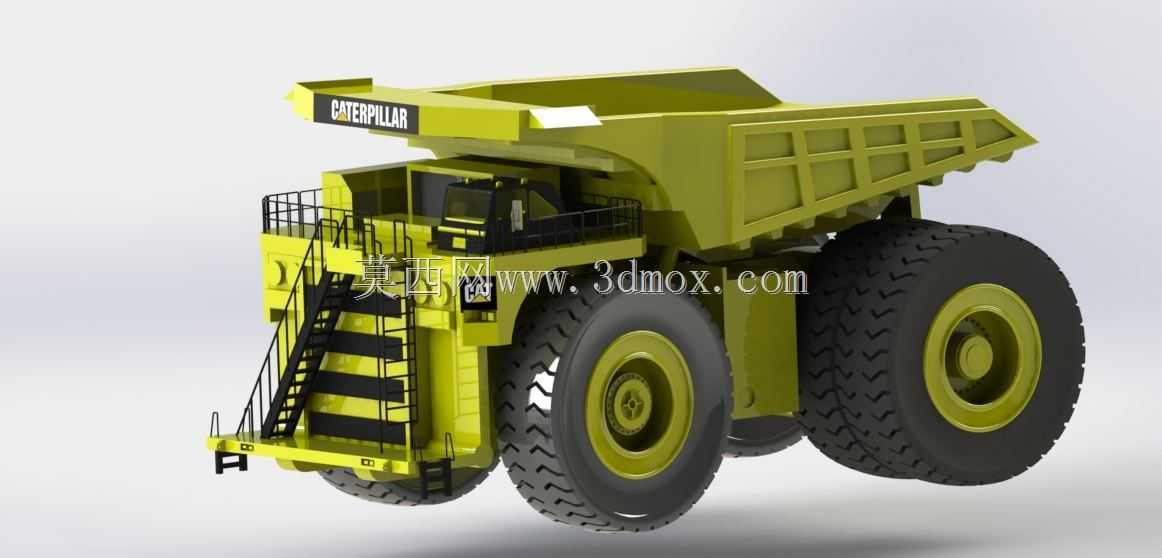

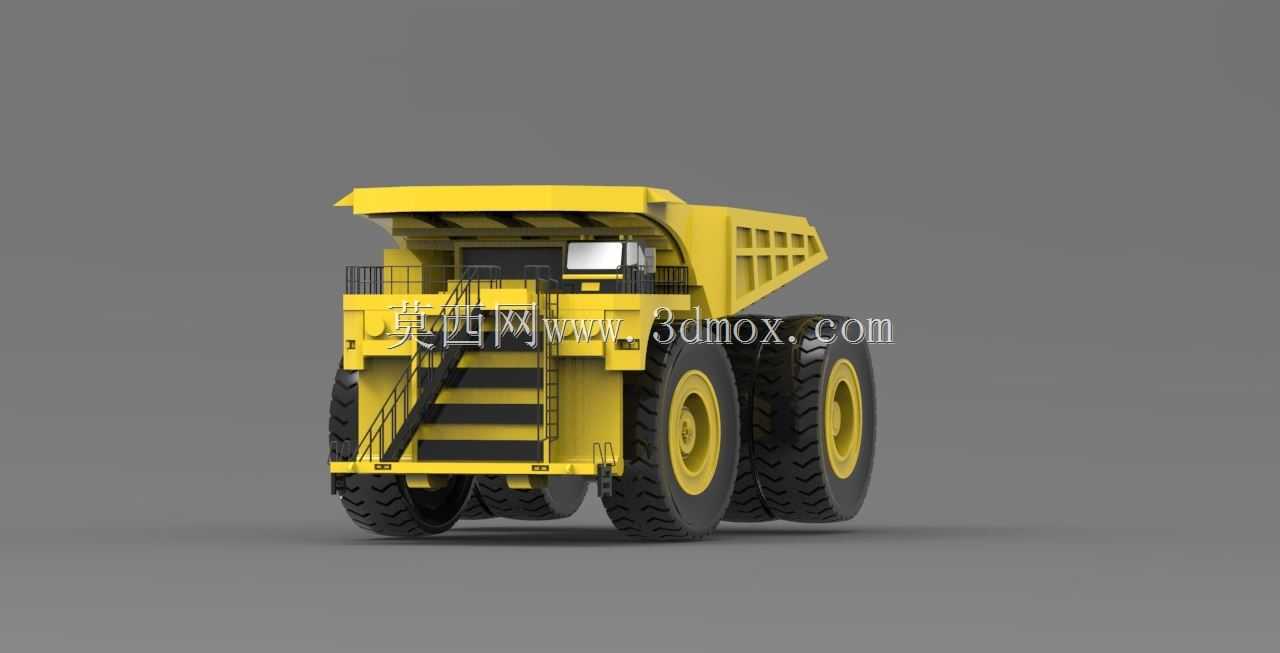

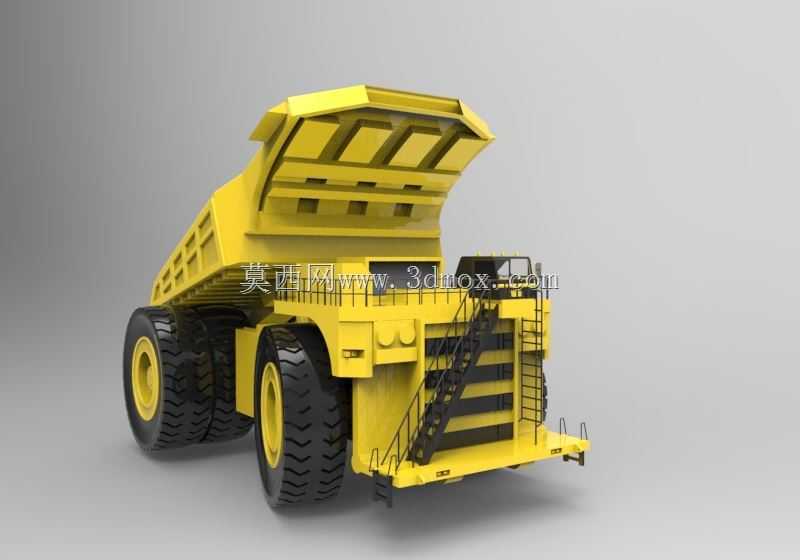

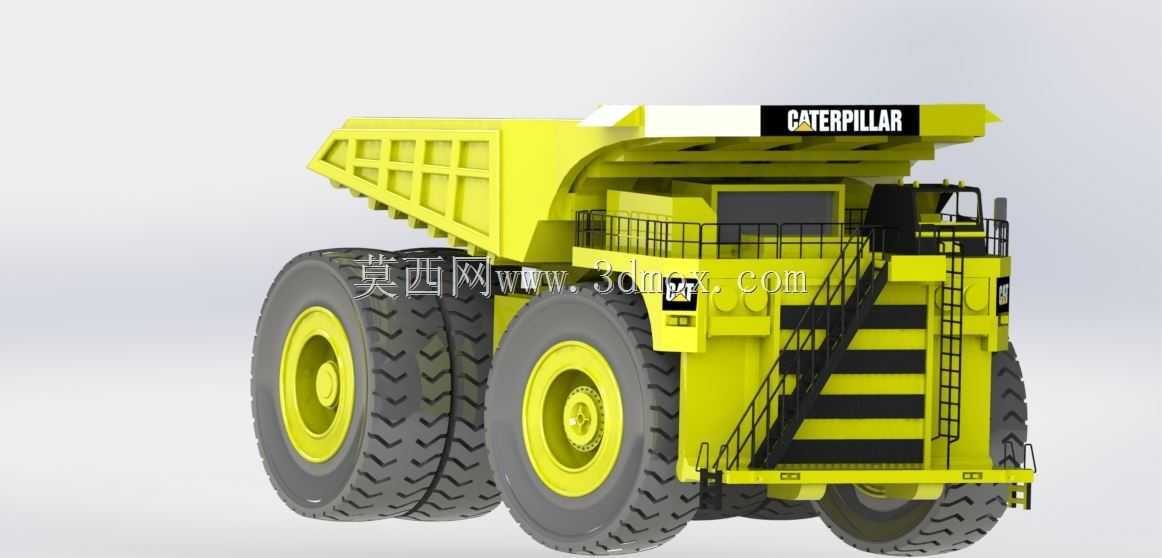

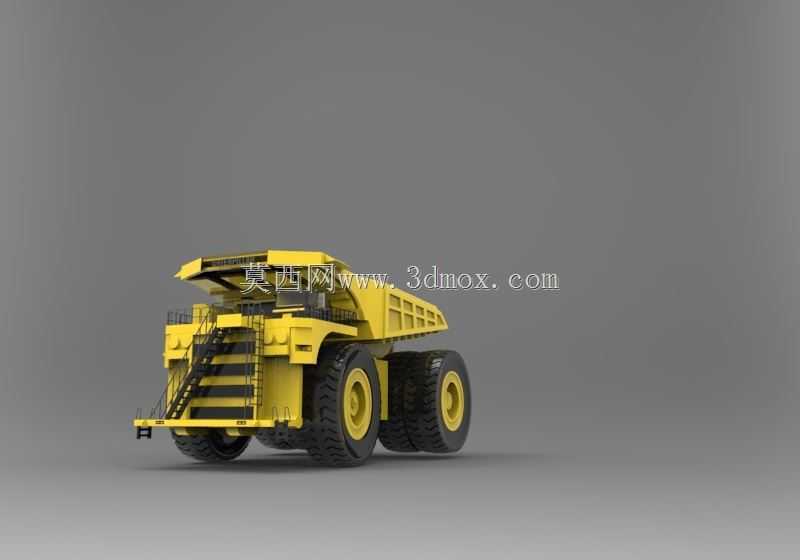

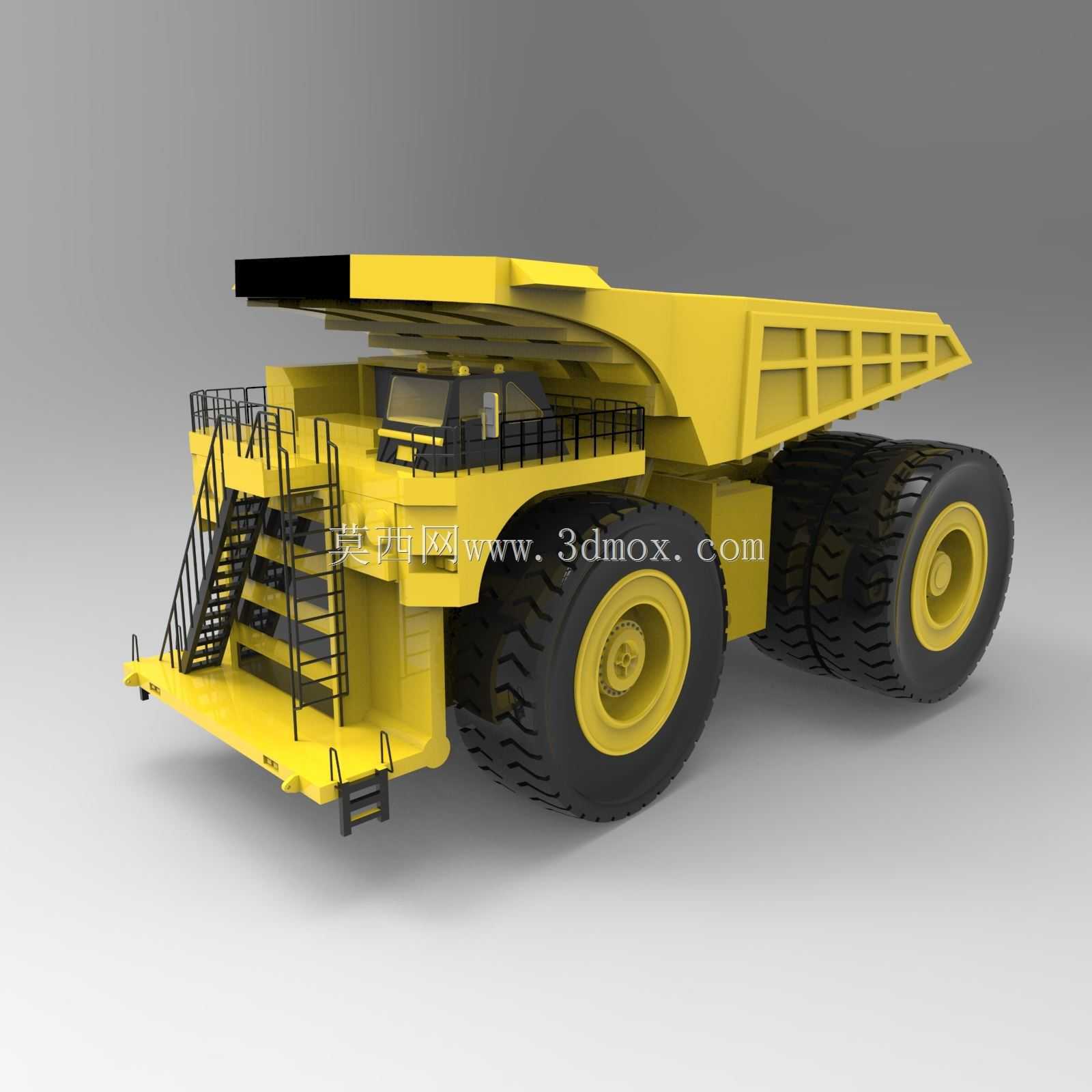

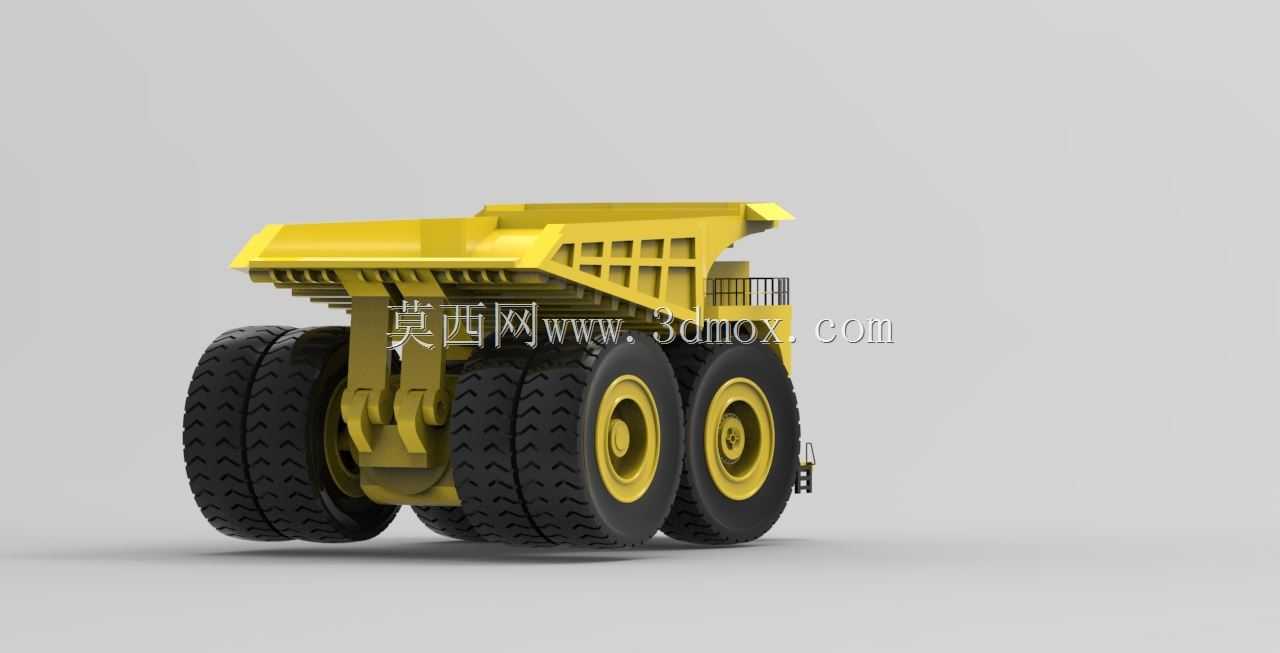

卡特彼勒797F矿用非公路重载运输卡车

　　在露天矿山开采、大型水利工程坝体填筑、露天煤矿剥离作业这类场景里，常规公路货运车辆完全无法适配作业需求——这类作业面往往存在坡度大、路面承载强度高、单次运量需求极大的特点，非公路矿用卡车就是为这类极端工况诞生的核心运输装备，本次呈现的卡特彼勒797F车型，是当前机械传动矿卡领域的经典大吨位型号。从实际作业逻辑来看，这类车辆不需要满足公路行驶的外廓尺寸限值要求，所有设计优先级都向重载能力、作业可靠性、恶劣工况适应性倾斜。先从结构设计思路拆解，整车采用刚性车架结构，没有采用铰接式车架的布局，这是因为300吨级以上的超重型矿卡，刚性车架的抗扭、抗冲击冗余量更适配大载重量下的载荷传递，车架主体采用高强度低合金钢板焊接成型，

　　关键载荷传递节点比如悬架安装座、举升缸支座、后桥连接位置都做了加厚加强处理，避免长期在颠簸非铺装路面行驶出现焊缝开裂、结构变形的问题。外形尺寸方面，整车长度接近15米，车身宽度超过9米，空载状态下整车高度接近7.2米，货箱举升最大高度时可超过15米，这样的外廓尺寸决定了它完全无法在常规公路通行，所有转场都需要拆解后通过平板拖车运输，作业边界完全限定在封闭的矿山、工程作业区内。行走系统采用了大直径深花纹工程轮胎，单胎承载能力超过百吨，后轮采用双胎并装的布局，前后桥都搭配了油气悬架结构，能够过滤非铺装路面的高频冲击，避免载荷直接传递到车架和驾驶室，同时悬架的行程足够大，在路面起伏较大的作业面也能保证轮胎始终贴合地面，减少打滑和悬空冲击。

　　动力传动系统采用机械传动布局，相比电传动矿卡，机械传动的结构在短途重载爬坡场景下的传动效率更有优势，大排量柴油发动机输出的动力经过液力变矩器、行星齿轮变速器传递到后桥主减速器，驱动后轮行进，整车的最高车速被限制在60km/h以内，毕竟作业场景内不需要过高的行驶速度，大速比的传动配置更侧重低速大扭矩输出，满足满载状态下爬10%以上坡度的动力需求。货箱部分采用高强度耐磨钢板制造，底板厚度超过20毫米，侧板也做了加强筋设计，能够承受矿石装载时的直接冲击，货箱尾部的导流结构设计可以减少卸料时的物料撒漏，举升系统采用双级伸缩式液压油缸，举升角度可以达到45度以上，能够在短时间内完成整车物料的卸载，缩短卸料工位的停留时间，

　　提升整个采装运输循环的效率。驾驶室的设计位置在车身左前侧，距离地面高度超过4米，能够给驾驶员提供足够开阔的视野，方便观察装载设备的动作以及作业面的路况，驾驶室本身做了隔振、降噪处理，搭配空调系统，改善长期作业的驾乘环境，同时驾驶室框架满足防落物、防翻滚的安全标准，即使作业面有落石或者车辆出现倾翻风险，也能给驾驶员提供足够的生存空间。从实际使用的角度来看，这类矿卡的作业循环非常固定：在采装点等待电铲或者液压挖掘机将物料装满货箱，随后沿着矿山固定的运输道路行驶到卸料点，举升货箱卸料后再返回采装点，整个流程24小时不间断运转，所以设计时所有部件的可靠性都是核心指标，比如制动系统除了常规的行车制动，还搭配了发动机排气制动、液力缓速器以及驻车制动，多重制动冗余保证满载下坡时的制动安全性，避免制动过热导致失效。在建模过程中，这类大吨位工程车辆的结构还原需要重点关注各个系统的空间布局：比如发动机舱的散热模块布置、举升油缸的安装角度、车架与车桥的连接位置、上下车扶梯的布局细节，这些细节不仅影响模型的写实度，也能直观反映这类特种车辆的设计逻辑——所有结构的存在都是为了适配极端重载工况下的使用需求，没有多余的装饰性设计，每一处结构都对应着实际作业中的功能要求。
