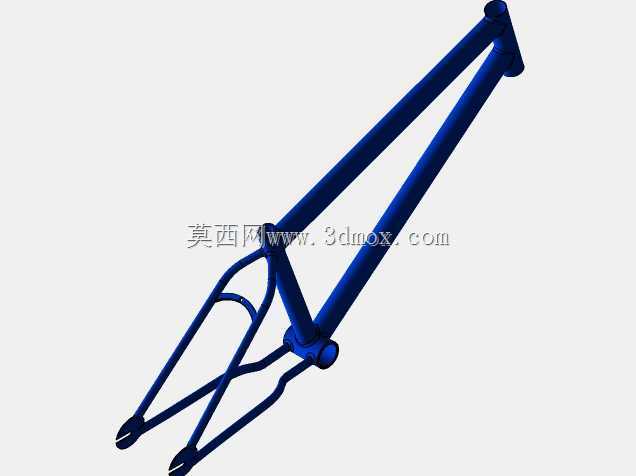

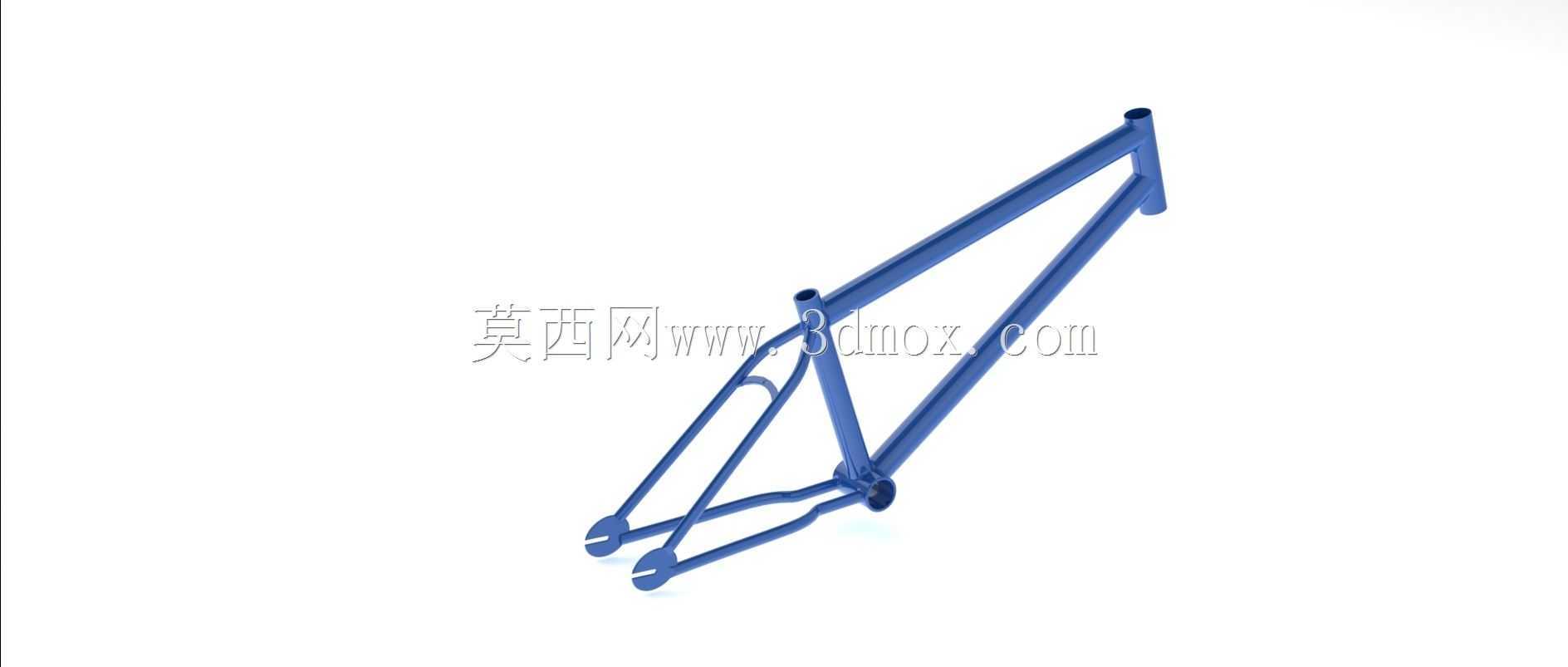

蓝色自行车车架三维结构设计模型

　　该模型还原了经典菱形自行车车架的完整结构，作为自行车的核心承载基体，其结构设计直接决定整车的骑行刚性、重量分配与操控表现，广泛适配城市通勤车、固定齿比单车、入门运动自行车的开发验证场景。从结构功能来看，车架承担了骑行过程中来自多方向的复合载荷：垂直方向需要承载骑行者体重与路面颠簸带来的冲击载荷，纵向需要抵消蹬踏发力时的传动反力与制动时的惯性载荷，侧向则需要应对过弯倾斜时的扭转力矩，因此各管材的连接节点、管径变化都经过受力优化，避免应力集中导致的结构失效。设计过程中优先遵循了自行车装配的边界约束要求：头管位置预留了标准前叉舵管的安装同轴度公差，可兼容常规口径的碗组装配，保证前叉转向的顺滑度；

　　中管位置对应中轴组件的安装尺寸做了同轴度控制，确保牙盘、曲柄转动时无偏摆，降低传动系统的额外磨损；后三角的尾钩位置严格匹配后轮轴的安装开档尺寸，同时预留了变速系统（若适配变速车型）的走线固定位，后上叉与后下叉的夹角设计兼顾了后轮拆装的操作空间与骑行时的滤震表现；座管位置的内径尺寸适配常规规格的座杆，可根据骑行者身高调整坐垫高度，满足不同身高用户的骑行姿态调整需求。从管材布局来看，上管、下管、中管构成的主三角承担了大部分纵向与垂直载荷，管材的管径从车头位置向中轴位置逐步过渡，在保证头管与中轴位置连接强度的同时，尽可能降低非受力区域的材料冗余，实现轻量化与结构强度的平衡；后上叉、后下叉与中管构成的后三角结构，

　　通过管材的弧度设计优化了路面颠簸的传导路径，减少硬架结构直接传递到坐垫的震感，提升长距离骑行的舒适度。模型完整还原了车架各焊接节点的过渡结构，没有忽略实际生产中焊道的补强设计，这些细节对于后续做有限元受力分析、焊接工艺模拟都有实际参考价值，结构设计从业者可以直接基于该模型调整管材壁厚、管径参数，适配不同定位的车型开发需求，比如针对载重需求更高的通勤车型可以加厚下管与后下叉的壁厚，针对竞速需求的车型可以抽管降低管材壁厚实现轻量化。在实际生产验证环节，该结构的尺寸边界可以直接对接工装夹具的设计，保证焊接、涂装工序的定位精度，避免装配时出现孔位错位、同轴度超差的问题；对于三维建模从业者而言，该模型的曲面过渡、管材拼接逻辑也可以作为同类管件焊接结构的建模参考，掌握不同管径管材相交时的曲面处理方法，提升复杂焊接构件的建模效率。
