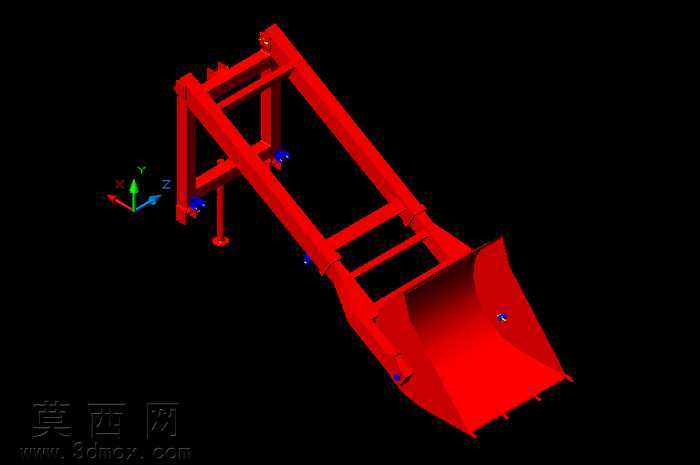

拖拉机前置装载工作装置结构设计

本作品为适配拖拉机的前置装载工作装置三维设计，整体采用三维建模软件完成全参数化结构搭建，建模过程严格遵循农用装载作业的载荷工况要求，对装置各组成部件进行1:1比例还原。模型主体结构包含纵向承载主梁、前端铲斗总成、侧部支撑连接架、挂载连接点位四大核心部分，整体外观采用醒目的工程红作为主体材质配色，渲染阶段为金属结构件赋予了哑光防锈漆材质效果，关键铰接点位单独设置了金属销轴材质，区分不同部件的材质属性与功能定位。结构设计上，两根平行的纵向主梁作为核心承载构件，沿作业受力方向布置，梁体采用矩形截面型材结构，在保证整体抗弯抗扭强度的同时控制装置自重，主梁中部设置多道横向加强肋板，避免重载作业时出现梁体变形问题；主梁侧部延伸出的连接支架用于和拖拉机前端挂载点对接，支架上预留了多组螺栓连接孔位，可适配不同型号拖拉机的前端挂载尺寸，降低装置的适配改造成本。前端铲斗采用弧形斗底配合平直切削刃的结构设计，斗壁设置了横向加强筋提升铲装刚性，斗体与主梁前端通过铰接结构连接，为后续加装液压举升、翻转执行元件预留了充足的安装空间。建模过程中对所有连接点位的装配关系进行了干涉检查，确保各部件在举升、翻转作业行程内不会出现运动干涉，同时对结构的受力薄弱位置进行了局部加厚处理，提升装置的重载作业可靠性。整体设计兼顾了农用作业的实用性与结构的工艺性，所有构件均采用常规型材与焊接工艺即可完成加工制造，无需特殊定制异型构件，能够有效降低装置的生产制造成本，适配乡村农用场景下的散料装载、短途转运、土方整理等多种作业需求，可作为拖拉机改装装载机具的结构设计参考，也可用于相关农用机械的教学演示、结构仿真分析等场景。
