高精度斜齿螺旋齿轮传动件三维设计

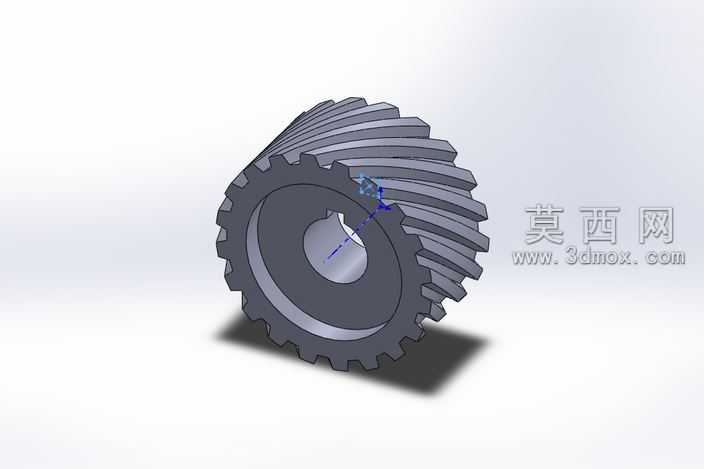

本螺旋齿轮三维模型采用专业三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计手册中圆柱斜齿轮的相关设计规范，首先通过齿廓渐开线方程生成精准的端面齿形轮廓，再根据设定的螺旋角参数沿齿轮轴向完成螺旋扫掠操作，生成连续顺滑的螺旋轮齿结构，确保每一个轮齿的齿距、齿厚、螺旋升角参数完全一致，避免出现建模误差导致的传动干涉问题。模型整体结构包含带键槽的中心安装孔、轮辐支撑结构、外圈螺旋齿圈三个核心部分，中心孔的键槽尺寸按照标准平键配合要求设计，可保证齿轮与传动轴装配时的周向固定可靠性，传递扭矩过程中不会出现打滑松脱的问题。轮辐部分采用等厚圆盘式结构，在保证整体结构强度的同时尽可能减轻零件自重，降低传动过程中的转动惯量，提升传动系统的动态响应性能。材质渲染阶段为模型赋予了优质合金结构钢的材质属性，还原了钢制机加工零件的哑光金属质感，对齿面、中心孔内壁等关键配合面做了精加工面的质感区分，配合柔和的场景打光与软阴影效果，清晰呈现出齿轮的结构层次与细节特征，轮齿的螺旋走向、齿根过渡圆角、端面倒角等细节都完整还原，可直观展现零件的加工特征。设计过程中充分考虑了螺旋齿轮的传动特性，相比直齿圆柱齿轮，该螺旋齿轮啮合过程中轮齿是逐步进入啮合、逐步退出啮合，啮合重合度更高，传动过程更加平稳，可有效降低传动噪音与冲击载荷，适用于中高速重载的机械传动场景。建模完成后对模型进行了装配干涉校验与几何公差检查，确保各部分尺寸符合机械加工的工艺要求，模型可直接用于虚拟装配仿真、传动运动模拟、工程图纸生成、有限元受力分析等后续工作场景，能够为机械传动系统的设计开发提供精准的三维数字模型支撑，帮助设计人员快速完成传动方案的验证与优化，缩短产品开发周期。
