动力输出传动花键轴结构设计

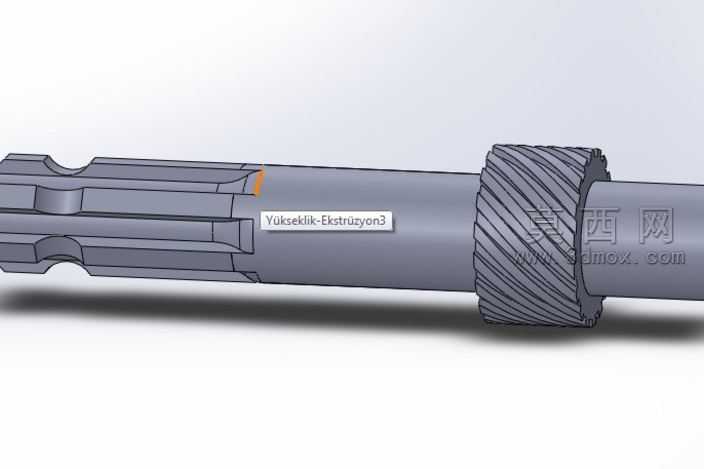

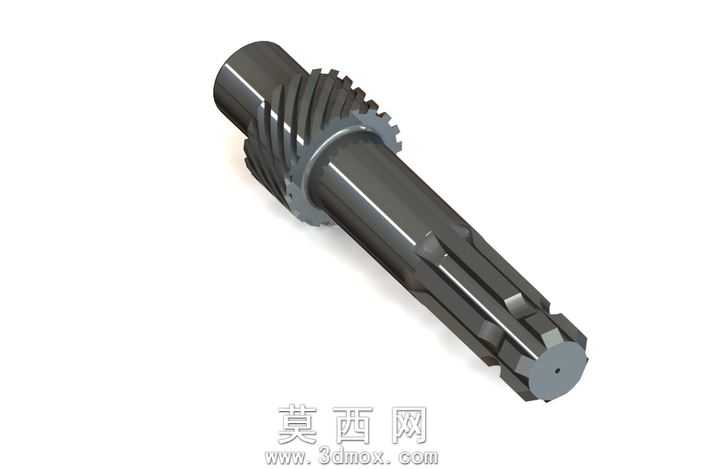

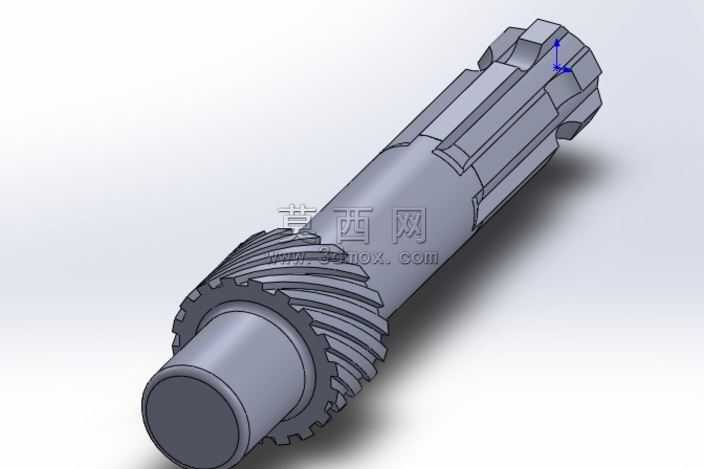

本作品为动力输出传动花键轴的三维建模设计，整体采用轴类零件的参数化建模思路完成，建模过程中严格遵循机械传动零件的设计规范，先通过草图绘制轴的各段径向截面轮廓，以旋转特征生成轴的基础基体，再依次完成各功能结构的细节建模。轴的左端为花键传动结构，采用多齿均匀分布的花键齿形设计，建模时通过单齿草图拉伸后圆周阵列完成齿形构建，齿形的尺寸参数匹配对应传动套的配合公差，保证动力传递过程中的同轴度与扭矩承载能力，花键段的退刀槽结构做了圆角过渡处理，避免应力集中导致的零件疲劳损坏。轴身中部为光滑圆柱段，表面做了金属质感的材质处理，模拟调质处理后的合金钢表面质感，轴身预留的标识区域通过包覆特征生成文字标识，清晰标注零件的相关参数信息。轴的右侧集成了斜齿轮结构，建模时通过螺旋线引导扫描生成斜齿齿形，齿面做了贴合实际加工的纹理处理，斜齿轮的螺旋角、模数等参数经过匹配计算，保证与配对齿轮啮合时的传动平稳性，降低传动过程中的噪音与冲击。整体模型完成后进行了装配干涉检查，确认各段轴径、花键齿、斜齿轮的尺寸不存在配合冲突，渲染阶段采用哑光金属材质搭配场景柔光，清晰展现零件的各部分结构细节，还原真实机械加工零件的视觉效果，整个设计兼顾了零件的传动功能需求与结构工艺性，可用于传动系统的结构展示、装配模拟以及相关机械设计的参考使用。
