工件喷漆笼式回转承载工装结构设计

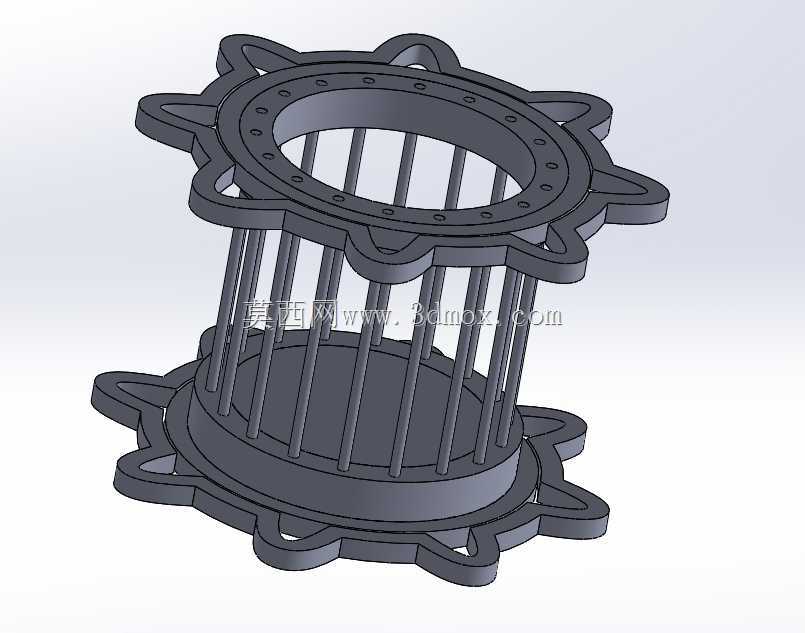

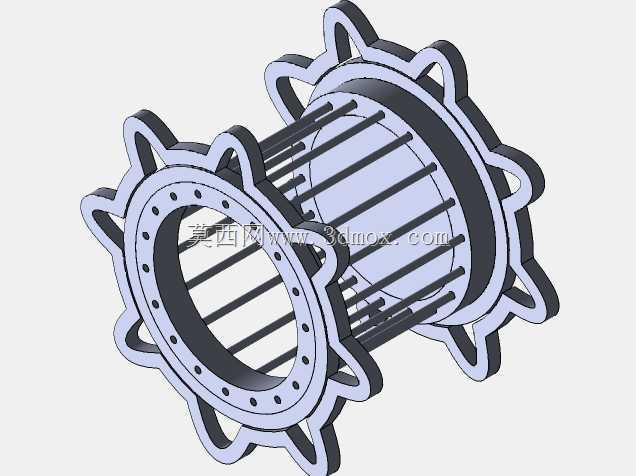

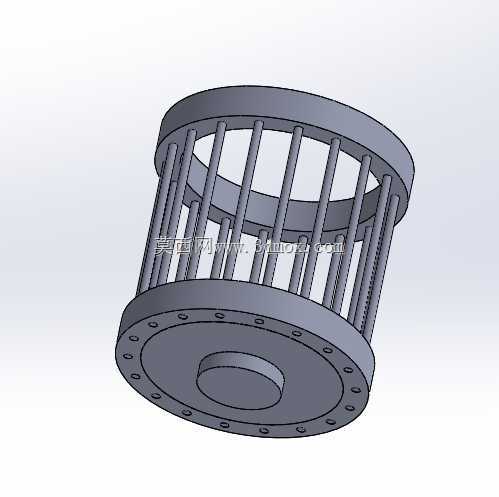

　　在金属工件表面涂装作业场景中，小型环形、筒状类零件的均匀喷涂一直是产线效率提升的卡点——传统手工挂装喷涂不仅存在挂点遮挡导致的漆膜厚度不均问题，工人手持喷枪作业时的漆雾扩散也会直接影响职业健康防护等级，这款笼式回转承载结构正是针对这类痛点开发的喷涂配套工装。从结构功能来看，该工装采用上下对称的花边形端盖作为承载基体，端盖周向均匀分布的连接凸耳既可以作为工装自身的传动啮合点位，也能在多工位串联排布时实现相邻工装的同步联动，避免独立驱动带来的成本冗余；中间均匀排布的竖向支撑杆采用等间距圆周阵列布局，支撑杆两端与上下端盖的安装孔采用过盈配合定位，既保证了整体框架的结构刚性，也能在装夹工件时通过调整支撑杆的排布直径适配不同内径的筒状、

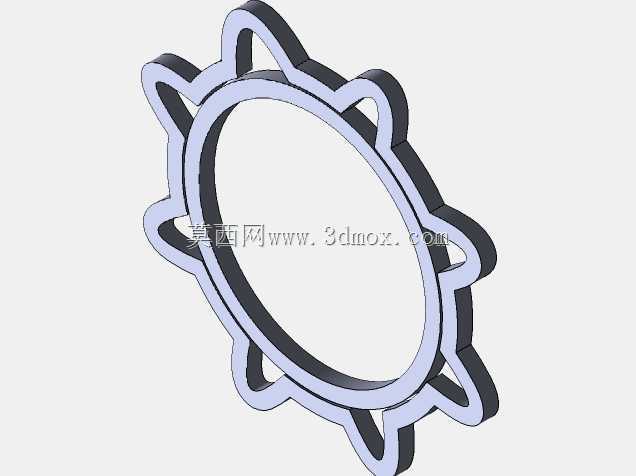

　　环形工件，无需额外更换定制夹具。设计过程中优先考虑了喷涂作业的实际工况：端盖外缘的花型结构并非装饰性设计，每个凸耳的轮廓弧度都匹配产线回转轨道的导向轮槽，当工装被推送至喷涂工位时，外部驱动辊轮与花型凸耳啮合即可带动整个笼体匀速回转，转速可根据工件的漆膜厚度要求匹配调整，确保工件所有外露表面在喷枪固定的工况下都能获得均匀的漆层覆盖，完全消除传统挂装的遮挡盲区。从安装边界来看，上下端盖的最大外圆直径根据常规小型喷涂工位的通行宽度设定，整体笼体高度适配常见小型工件的轴向尺寸，支撑杆的直径选型兼顾了结构强度与过风面积——喷涂作业时强制送风的漆雾回收系统气流可以顺利穿过杆间间隙，不会因为框架遮挡在工件表面形成紊流导致的漆流挂缺陷；

　　上下端盖的中心通孔既可以作为工件装夹时的定位基准，也能在多工序流转时适配产线的悬挂输送吊具，实现从除油、磷化到喷涂、固化的全流程载具通用，减少工件多次装夹带来的定位误差与表面磕碰风险。实际应用中，该工装可以直接集成到现有悬挂式喷涂产线，无需对原有输送轨道做大规模改造，端盖周向的安装孔还可以根据特殊工件的装夹需求加装弹性定位销，针对薄壁环形件装夹时的变形问题，支撑杆的排布位置预留了2-3mm的调整余量，装夹时可以根据工件壁厚微调支撑杆的径向位置，避免刚性装夹导致的工件圆度超差。不同于专用定制喷涂治具，这款笼式结构的通用化率达到90%以上，易损的支撑杆采用标准圆钢加工，磨损后可以快速更换，端盖主体采用铸铝材质加工，

　　既保证了结构强度也降低了整体自重，减少输送过程中的驱动负载。结构细节上，上下端盖的连接孔位采用同轴度公差管控，确保所有支撑杆装配后保持平行，避免工装回转时出现动平衡偏差导致的运转抖动，端盖表面做了不粘漆特氟龙涂层处理，长期使用后表面积聚的漆层可以轻松剥离，减少工装维护的清理工作量。在多工件批量喷涂场景下，该笼体内部可以同时装夹多个同规格小型环形工件，工件之间通过隔套保持轴向间距，单次回转即可完成所有装夹工件的全周喷涂，相比传统单工件挂装的作业模式，单工位作业效率可以提升40%以上，同时因为工装回转过程中不需要工人手动翻转工件，也大幅降低了工人接触漆雾的时长，符合表面处理车间的职业健康防护要求。
