赛车通风式盘式制动盘结构设计

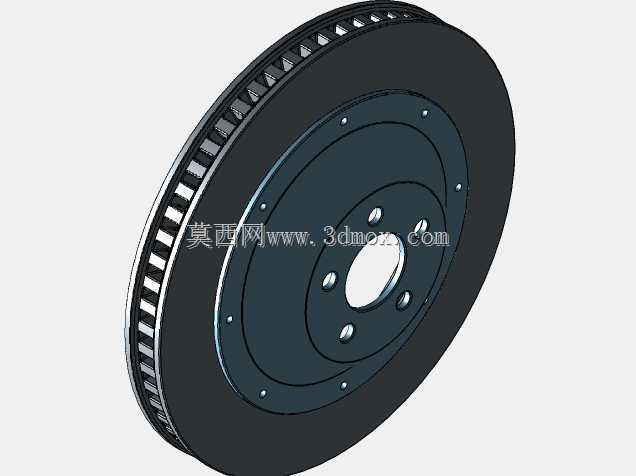

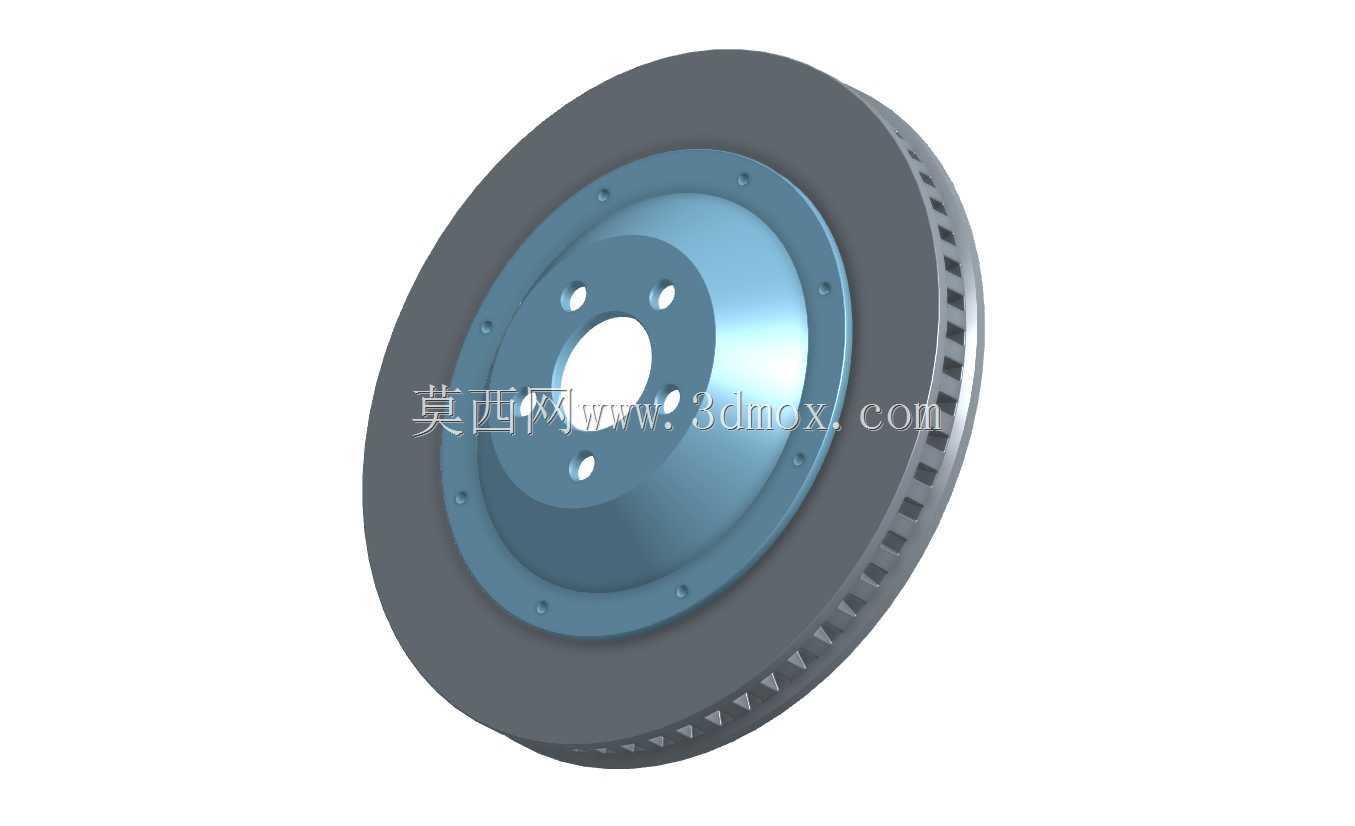

　　在场地赛车、拉力赛车的制动系统开发中，制动盘作为直接承担动能转化为热能耗散的核心部件，其结构设计直接决定了车辆在连续高强度制动工况下的稳定性与抗热衰退能力。这套盘式制动器的核心制动盘采用分体式结构设计，摩擦外圈采用高碳铸铁材质，兼顾摩擦系数稳定性与高温下的抗形变能力，中心安装帽部采用铝合金材质加工，在保证安装刚度的前提下尽可能降低非簧载质量，适配赛车对簧下重量的严苛控制要求。

　　从实际赛事应用场景来看，这类通风结构制动盘主要适配大马力改装赛车、入门级方程式赛车以及场地耐力赛用车，在连续重刹工况下，制动盘表面瞬时温度可突破600摄氏度，因此盘体内部设计了径向直通风道，配合外圈边缘的三角形导风槽，在车辆行驶过程中可利用离心力将冷空气从盘心导入，顺着风道从外圈甩出，带走摩擦产生的大量热量，避免热堆积导致的摩擦片烧蚀、制动踏板脚感变软甚至制动失效的问题。

　　设计过程中首先需要明确安装边界，中心安装法兰面设置了5个均匀分布的螺栓过孔，孔位分度圆、中心定位孔尺寸完全对应赛车常用的竞技级轮毂轴承单元安装标准，安装帽部的轴向高度经过反复校核，确保制动盘安装后摩擦面与卡钳活塞的中心面完全重合，避免偏磨导致的摩擦片接触面积不足、制动力矩波动问题。摩擦环的厚度设计兼顾了热容量与轻量化需求，过厚会增加转动惯量影响加速响应，过薄则会在高温下产生翘曲变形，引发制动抖动。

　　摩擦工作面采用无划线无钻孔的平面设计，相比民用改装常用的打孔划线盘，这种平面结构在干地工况下可提供最大的摩擦接触面积，同时避免了打孔导致的应力集中问题，减少高强度制动下盘体出现热裂纹的概率，更适配赛事场景下短周期高强度使用的需求。盘体外圈的通风槽采用等距分布的三角形切口，除了辅助散热之外，还可以在制动过程中持续刮除摩擦片表面的磨屑，避免磨屑夹在摩擦副之间形成磨粒磨损，延长摩擦片的有效使用寿命，同时减少制动过程中的异响。

　　在装配关系上，中心铝合金帽部与铸铁摩擦环采用浮动连接结构设计，两者之间预留了微小的径向活动间隙，可在制动盘受热膨胀时释放热应力，避免不同材质热膨胀系数差异导致的盘体翘曲变形，保证制动踏板的线性脚感。安装帽部的中心定位孔采用H7级公差加工，与轮毂轴头的配合间隙控制在极小范围内，确保制动盘的旋转同轴度，减少高速制动时的方向盘抖动问题。

　　从结构强度校核角度，设计阶段通过有限元分析模拟了连续10次全力制动的温度场与应力场分布，对通风道的壁厚、连接螺栓孔周边的加强结构进行了优化，确保在最大制动力矩下盘体的最大应力低于铸铁材质的许用应力，同时在1000摄氏度的极端瞬时高温下不会出现结构性开裂。摩擦环的内外径尺寸匹配四活塞竞技卡钳的摩擦片接触面积，确保摩擦片的整个工作面都能与制动盘完全接触，制动力矩输出均匀，不会出现局部压力过大导致的异常磨损。

　　这类制动盘在实际装车使用时，需要配合定制的导风罩将车头进气口的冷空气直接导向制动盘中心位置，最大化通风散热效率，相比同尺寸的实心制动盘，其连续制动的热衰退温度可提升200摄氏度以上，能够满足赛车在赛道上连续数十圈的高强度制动需求。同时分体式的结构设计也方便赛事中的快速维护，当摩擦环磨损到极限厚度时，只需更换外圈摩擦环，保留中心铝合金安装帽，可有效降低赛事使用成本。
