乘用车通风打孔式盘式制动部件结构设计

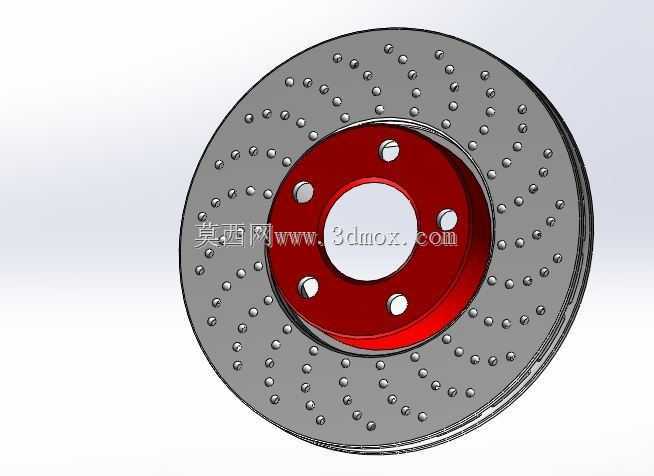

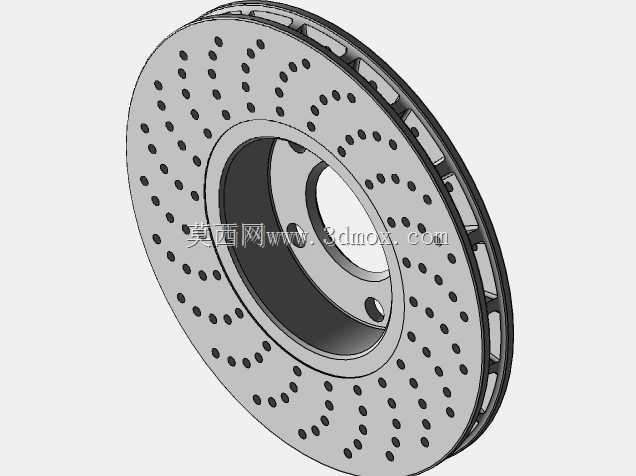

　　在乘用车底盘制动系统的开发流程里，盘式制动器的散热表现直接决定连续制动工况下的制动稳定性，这款打孔式制动盘的设计初衷，就是解决城市工况频繁制动、山路长下坡制动时的热衰减问题。日常通勤场景中，车辆在红绿灯密集路段需要反复启停，制动盘与摩擦片持续滑磨产生的热量如果不能快速散出，会导致摩擦片摩擦系数骤降，也就是常说的制动热衰退，打孔结构的核心作用就是在制动过程中，让空气顺着盘面的通孔形成对流通道，带走摩擦产生的热量，同时还能刮除摩擦片表面磨下的碎屑，避免碎屑夹在摩擦副之间形成硬点，造成制动抖动或者盘面异常磨损。从安装边界来看，这款制动盘的中心安装位设置了五个螺栓过孔，匹配主流家用乘用车的轮毂轴承单元安装节圆，

　　中心定位孔的公差按照H7级精度设计，保证装配后制动盘的端面跳动量控制在0.05mm以内，避免高速制动时出现方向盘抖动的问题。盘面的钻孔并非均匀等径排布，靠近摩擦环外缘的孔位密度略高于内缘，这是因为制动时摩擦环外缘的线速度更高，单位面积产生的摩擦热量更大，更高密度的散热孔可以针对性提升高温区域的散热效率，同时孔位的排布经过动平衡校核，避免打孔后制动盘的质心偏移，减少高速旋转时的离心振动。设计过程中首先确定的是摩擦环的有效工作半径，这个参数直接决定制动力矩的输出范围，在匹配整车总质量1.5-2吨级的乘用车时，摩擦环外径控制在280mm-300mm区间，内径预留足够的通风间隙，避免制动时热量直接传导到轮毂轴承，加速轴承润滑脂的老化失效。

　　盘面的打孔深度贯穿整个摩擦环厚度，在摩擦片磨损到极限厚度之前，这些散热孔始终能保持贯通状态，不会因为盘面磨损导致孔道封闭，同时孔口做了0.5mm的倒角处理，避免应力集中导致盘面在冷热交变工况下出现裂纹。日常使用场景里，除了常规城市道路，这款制动盘也能适配轻度山路行驶的需求，长下坡路段连续制动时，空气通过孔道形成的对流可以把盘面温度控制在350℃以内，远低于普通实心制动盘的热衰退临界温度，同时打孔结构在雨天行驶时，可以快速破除制动盘与摩擦片之间的水膜，让车辆涉水后第一脚制动就能获得足够的制动力，减少水衰退带来的安全隐患。安装法兰面的厚度经过刚度校核，在最大制动力矩输出时，法兰面的变形量不超过0.02mm，保证制动力传递的平顺性，

　　法兰与摩擦环连接的过渡位置做了圆弧过渡，避免应力集中导致的盘体断裂风险。摩擦环的厚度设计预留了足够的磨损余量，按照常规家用车的使用强度，正常行驶情况下可以满足6-8万公里的磨损寿命，不需要提前更换。在建模过程中，所有孔位的位置度公差都按照装配要求做了约束，五个安装孔的位置度公差控制在0.1mm以内，保证和轮毂轴头的完美适配，不需要后期额外做配钻加工。盘面的平面度公差按照IT7级精度设定，保证摩擦片和盘面的接触面积达到90%以上，避免局部接触导致的偏磨问题。很多维修场景里会遇到制动盘抖动的问题，除了安装时的端面跳动控制不到位，很多时候是因为制动盘热变形导致的，这款设计里摩擦环的材质选用灰铸铁材质，热膨胀系数经过匹配，在温度剧烈变化时的变形量控制在极小范围内，配合打孔的散热结构，大幅降低热变形带来的抖动概率。和普通实心制动盘相比，打孔结构虽然在一定程度上减少了摩擦接触面积，但因为散热效率提升带来的摩擦系数稳定性提升，整体制动效能反而比同尺寸实心盘更优，尤其是在连续制动的工况下，制动效能的稳定性优势会更加明显。设计时也考虑到了售后更换的通用性，安装尺寸完全对标同级别量产车型的原厂制动盘规格，不需要改动周边的制动卡钳、防尘罩等部件，可以直接替换安装，降低改装或者售后更换的适配成本。
