V12发动机曲轴高精度三维结构设计

　　作为内燃机核心动力传递部件，V12曲轴的结构设计直接决定了大排量动力单元的运转平顺性与输出极限，这类曲轴普遍应用于大马力豪华乘用车、高性能赛车、重型工程机械动力组以及高端船舶辅机动力系统中，承担着将活塞往复直线运动转化为旋转扭矩输出的核心作用，是整个动力系统中受力最复杂、加工精度要求最高的部件之一。

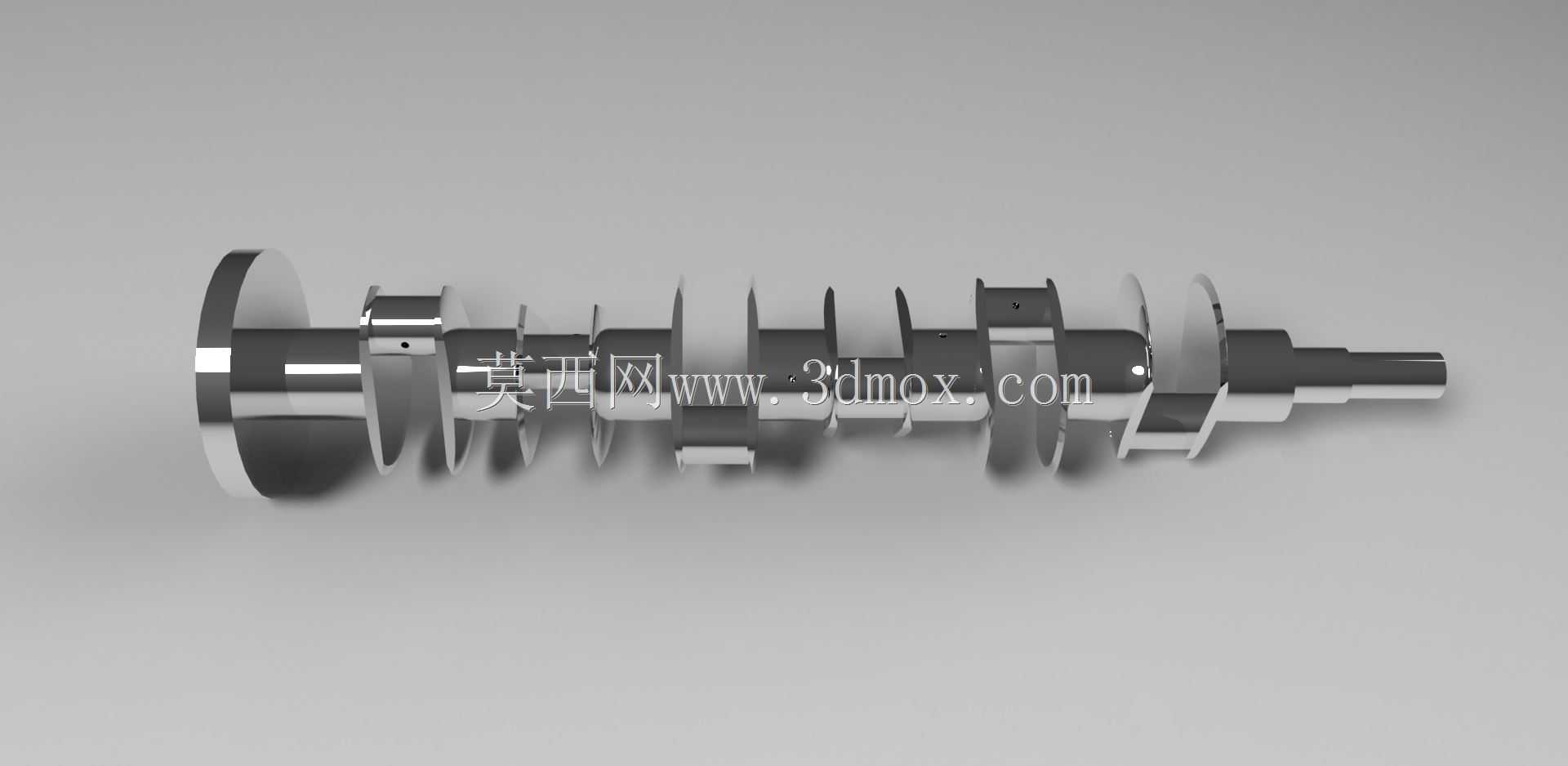

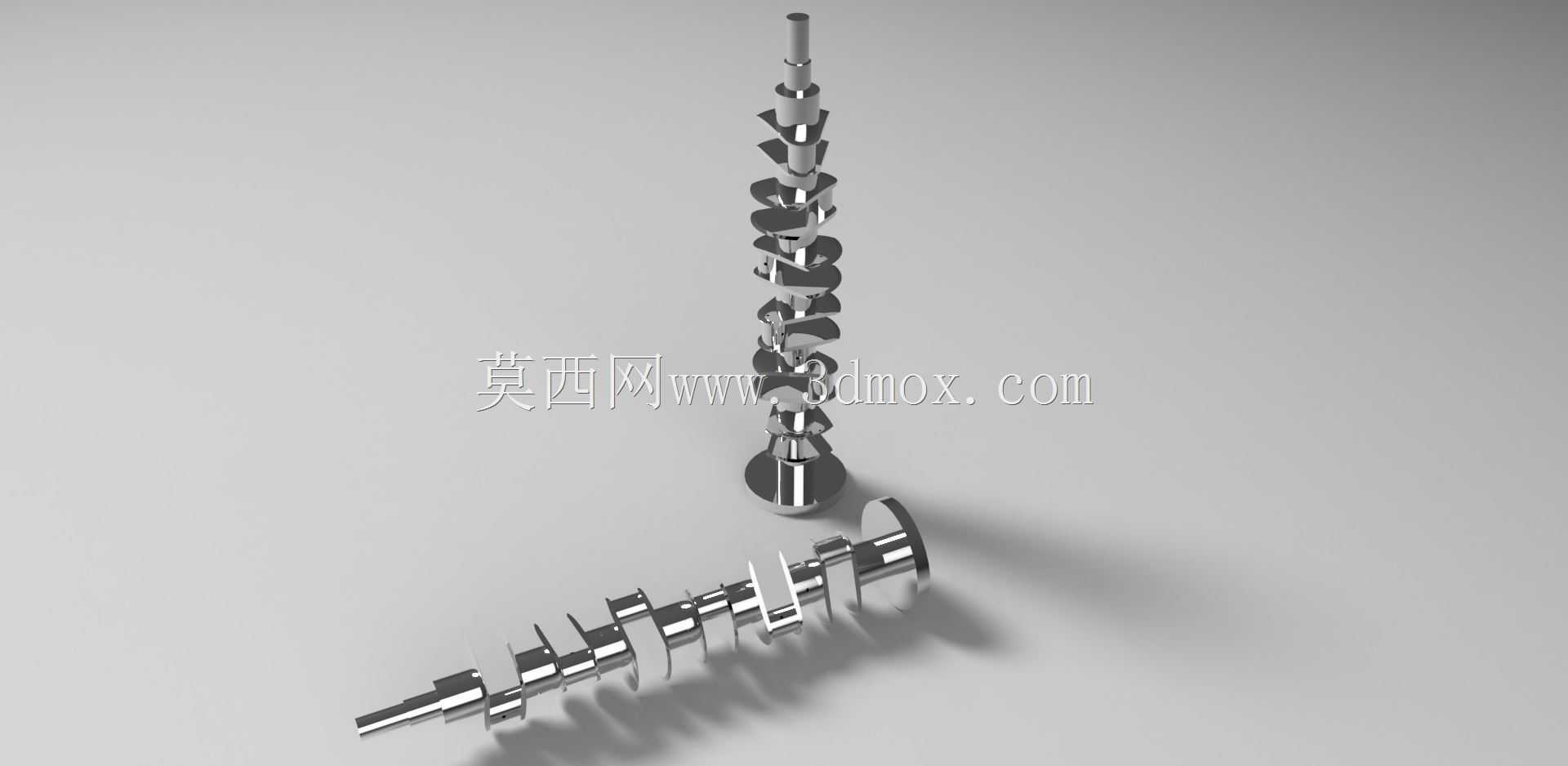

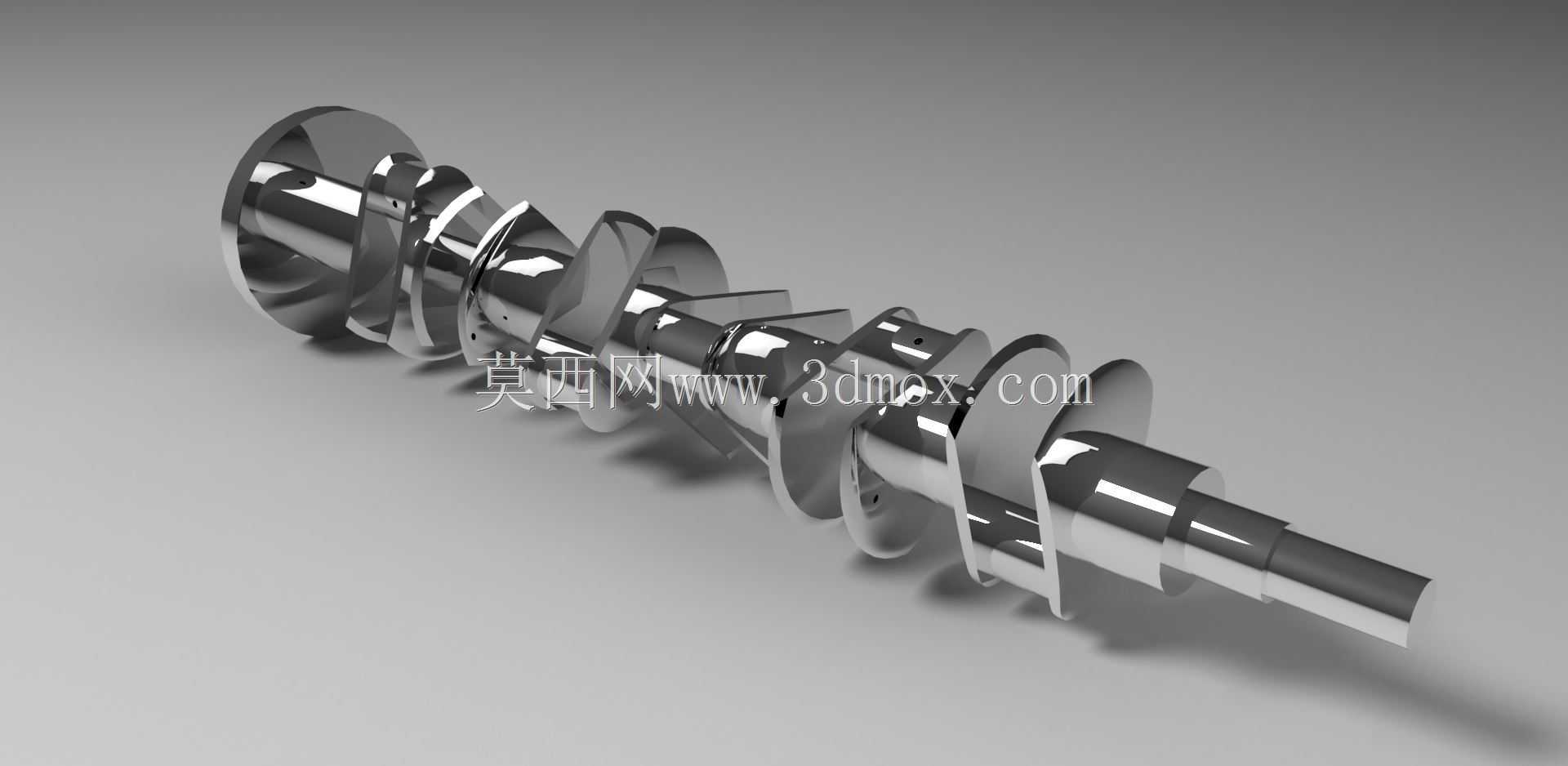

　　从实际工况受力角度出发，这款V12曲轴采用全支承结构设计，相邻两个曲柄销之间都设置有独立主轴颈，每一段主轴颈对应缸体上的主轴承座安装位，能够有效分散12个气缸交替做功产生的交变冲击载荷，避免长轴类部件在高转速下出现挠曲变形。12个曲柄销按照V型气缸的60度夹角均匀排布，每一组对置的曲柄销对应两侧气缸的连杆安装位，错拐角度经过严格的动平衡计算，能够抵消一阶、二阶往复惯性力，让12缸动力单元在全转速区间都能保持极低的振动水平，这也是V12动力相比小排量多缸机最核心的运转优势。

　　设计过程中首先要匹配V型气缸的中心距参数，主轴颈的直径设定要兼顾缸体主轴承座的安装空间与曲轴自身的扭转刚度，过细的主轴颈会导致高负荷下轴颈变形、油膜破裂，过粗则会增加曲轴旋转惯量、提升动力系统的内阻，同时还要给主轴承瓦、止推片预留足够的安装厚度空间。曲柄销的直径与宽度需要匹配连杆大头的轴承尺寸，销颈与主轴颈之间的曲柄臂采用椭圆形过渡结构，在平衡块与轴颈的连接位置做了大圆角过渡处理，避免应力集中导致的曲轴疲劳断裂，这一位置也是曲轴实际运行中最容易出现失效的区域，圆角的滚压强化工艺预留量也在三维结构中做了对应标注。

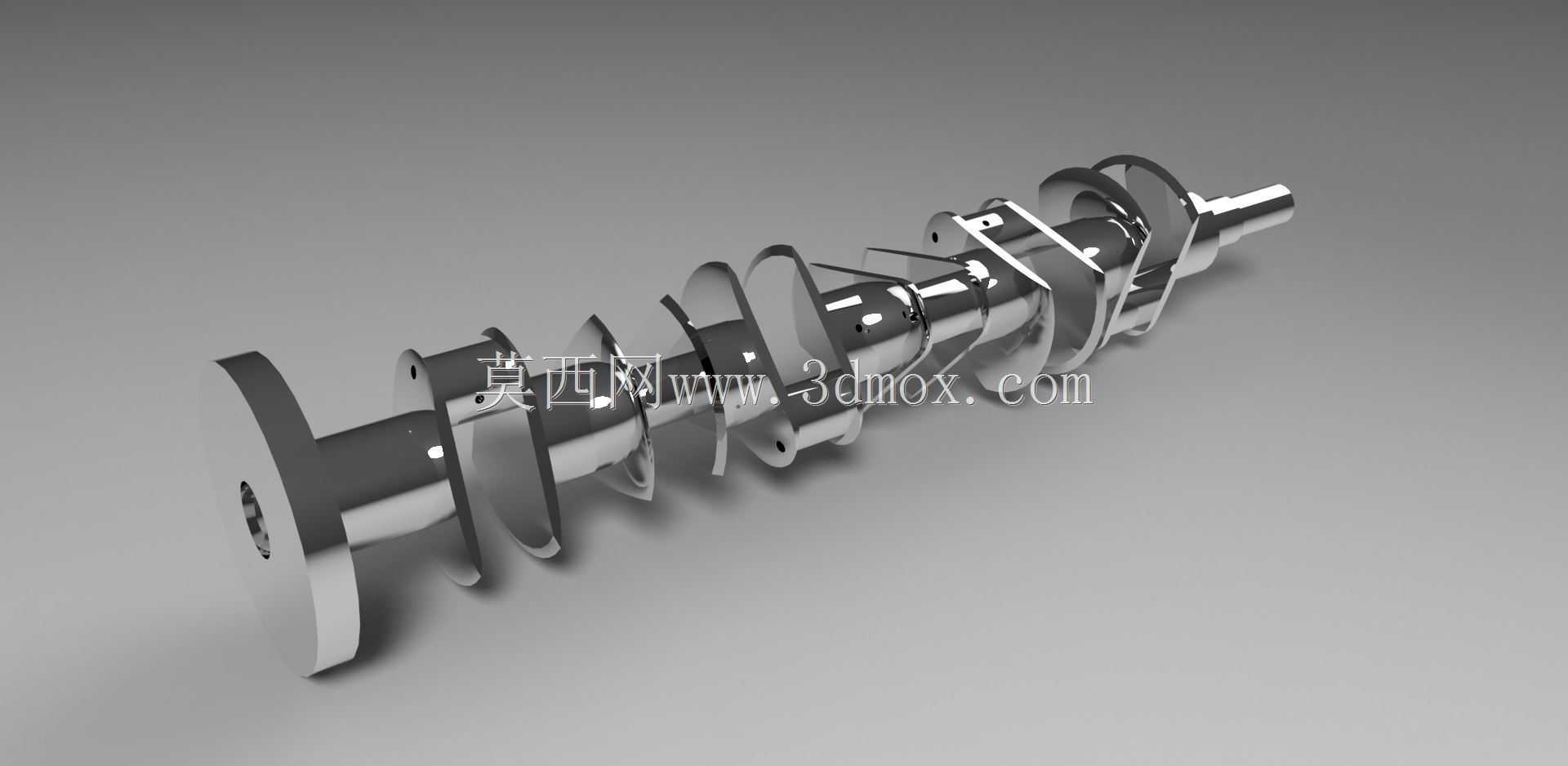

　　平衡块的设计采用了扇形偏心结构，每一个曲柄臂对应的平衡块重量都经过精确的质心计算，能够抵消对应曲柄销、连杆大头部分产生的旋转离心力，整个曲轴组装完成后不需要额外加装过多平衡配重就能满足G0.4级的动平衡精度要求，适配高转速动力单元的运转需求。曲轴的轴向定位采用中间主轴颈位置的止推面设计，两侧预留止推片安装槽，能够承受离合器或者液力变矩器工作时产生的轴向窜动力，避免曲轴工作时出现轴向位移导致的配气机构、正时系统对位偏差。

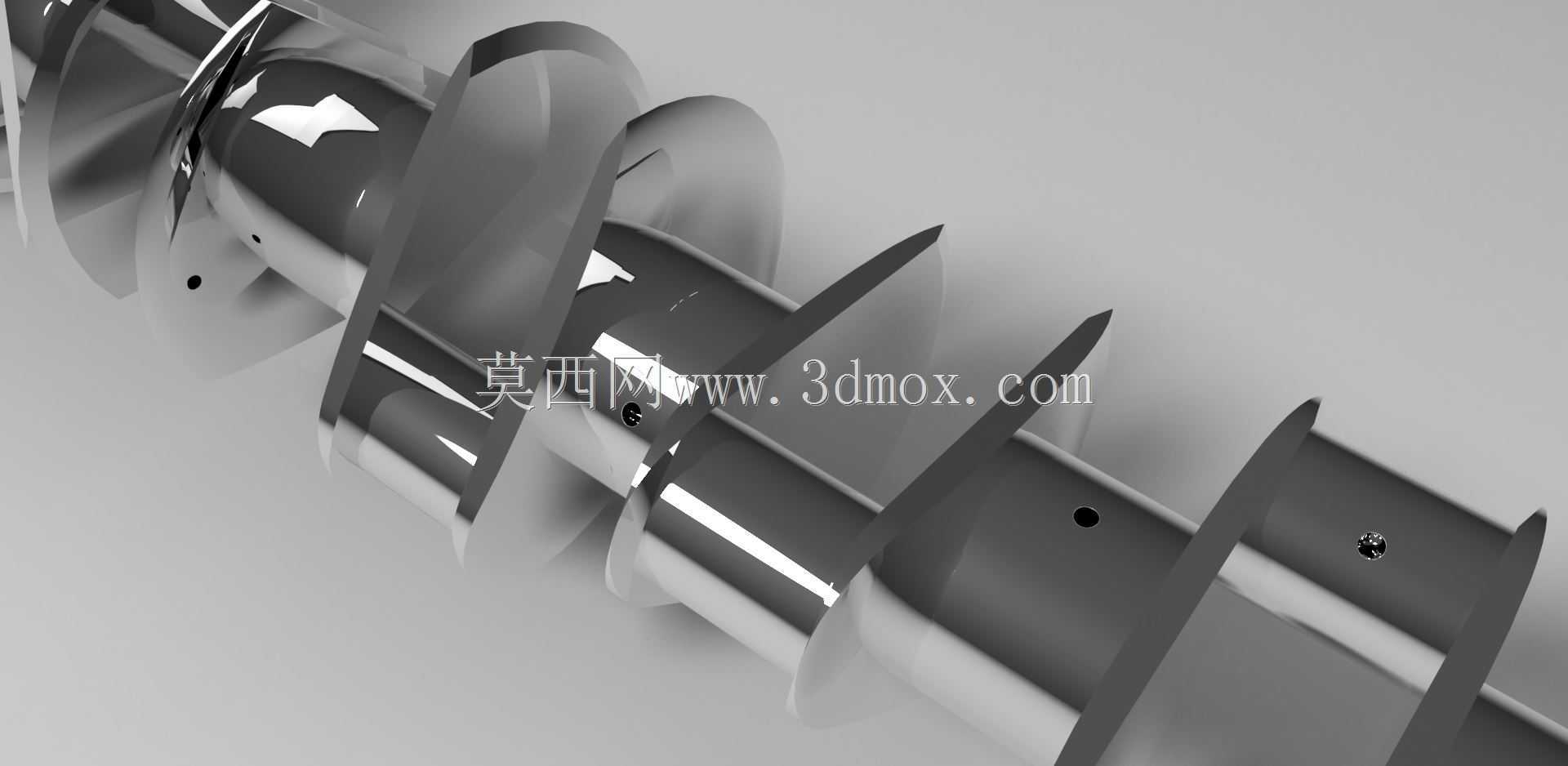

　　油道设计采用斜向贯穿式结构，从主轴颈表面的油孔斜向打通至对应曲柄销表面，发动机主油道的压力润滑油通过主轴颈油孔进入曲轴内部油道，直接输送到连杆轴承位置，保证高负荷下连杆轴瓦的润滑与散热，油道的转角位置都做了圆弧过渡，避免润滑油流动时出现阻力突变，同时也减少油道位置的应力集中问题。曲轴的前端预留正时齿轮、皮带轮、扭转减震器的安装轴颈与键槽位置，后端设置飞轮安装法兰与定位销孔，法兰端的密封面粗糙度与形位公差在三维模型中做了严格的基准设定，保证后端油封的密封效果，避免出现机油渗漏问题。

　　安装边界方面，这款曲轴的总长度需要匹配V12缸体的曲轴箱轴向空间，主轴颈的同轴度公差设定在0.02mm以内，各曲柄销的相位角偏差不超过±0.5度，保证各气缸的点火正时与配气相位精准。曲柄的回转半径决定了发动机的活塞行程，直接关联发动机的排量与压缩比参数，设计时回转半径的尺寸公差控制在微米级，避免各缸排量出现偏差导致的运转抖动。轴颈表面的粗糙度、圆柱度参数都在结构设计中预留了加工余量，适配后续的磨削、抛光以及表面氮化处理工艺要求，保证成品曲轴的耐磨性与疲劳强度。

　　在实际选型匹配过程中，这款曲轴的结构参数可以直接适配60度夹角V12缸体的设计需求，各安装位的尺寸能够与标准规格的轴瓦、连杆、飞轮、正时系统部件通用，不需要对缸体结构做额外修改就能完成组装。对于动力改装、内燃机教学、大型动力设备研发场景来说，这个高精度三维结构能够直接用于运动仿真、有限元受力分析、加工工艺路径生成等环节，还原了真实量产V12曲轴的所有结构细节，包括容易被忽略的油堵安装位、平衡块减重孔、传感器信号齿盘安装位等结构，完全符合工程实际应用的设计要求。
