锥形流道流体仿真动态网格结构

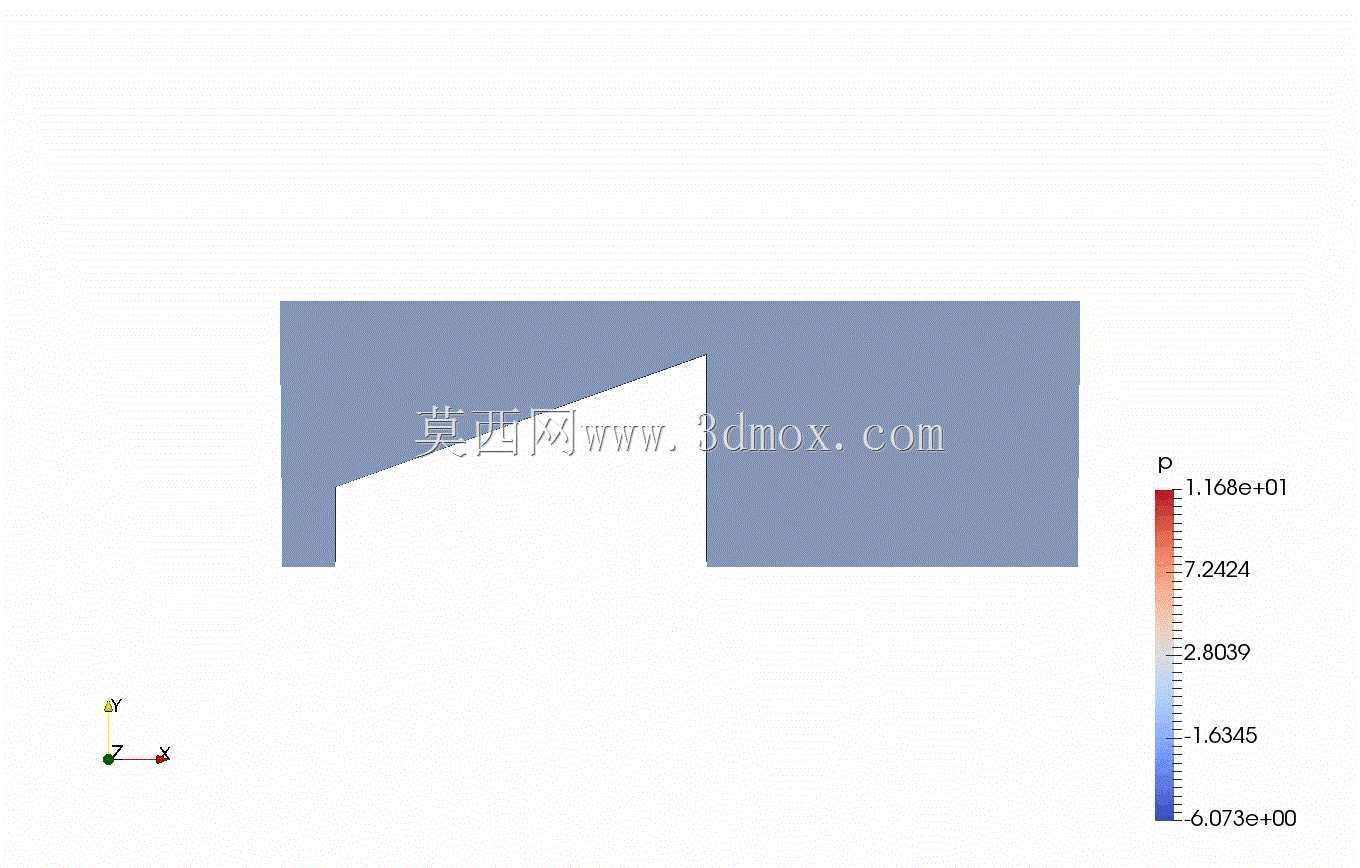

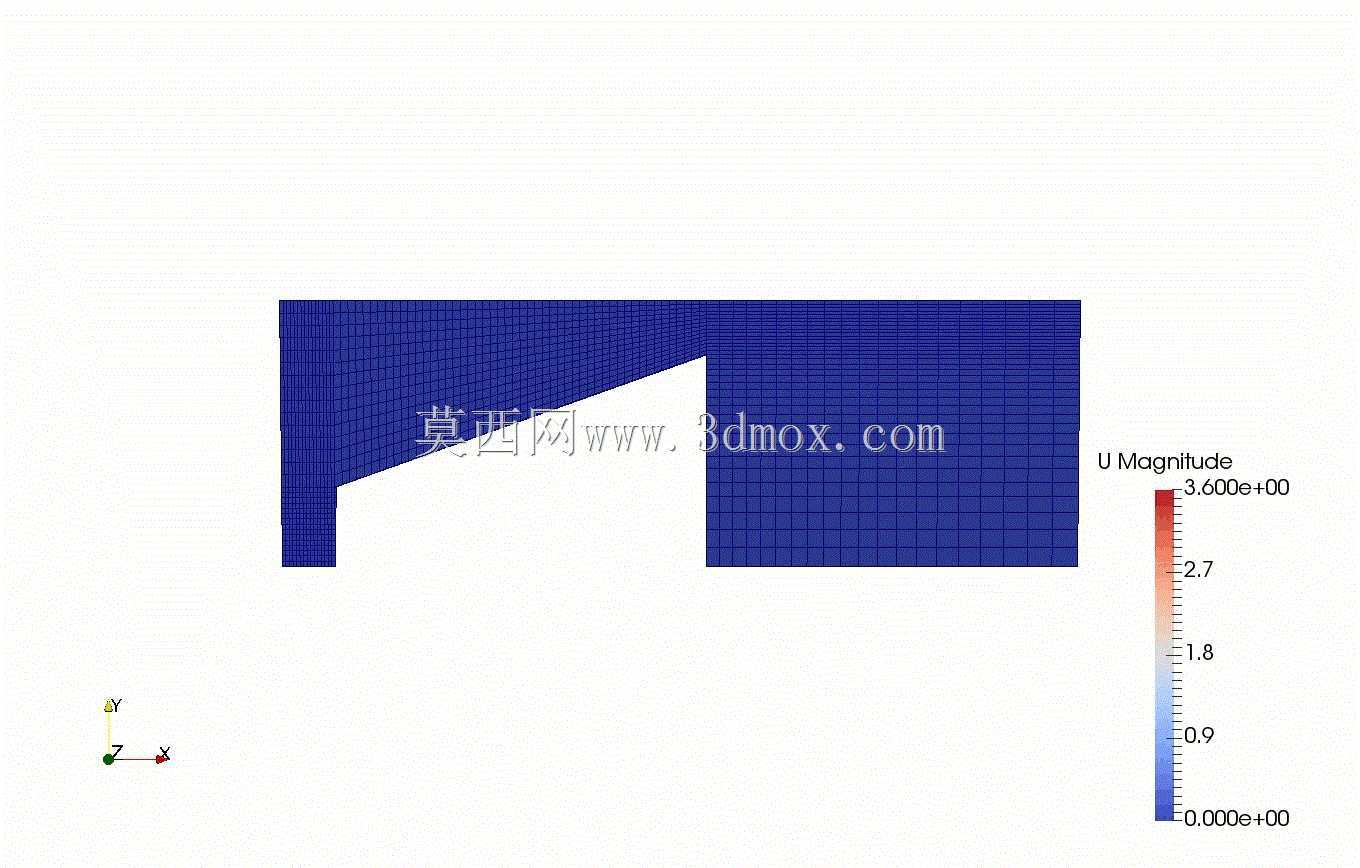

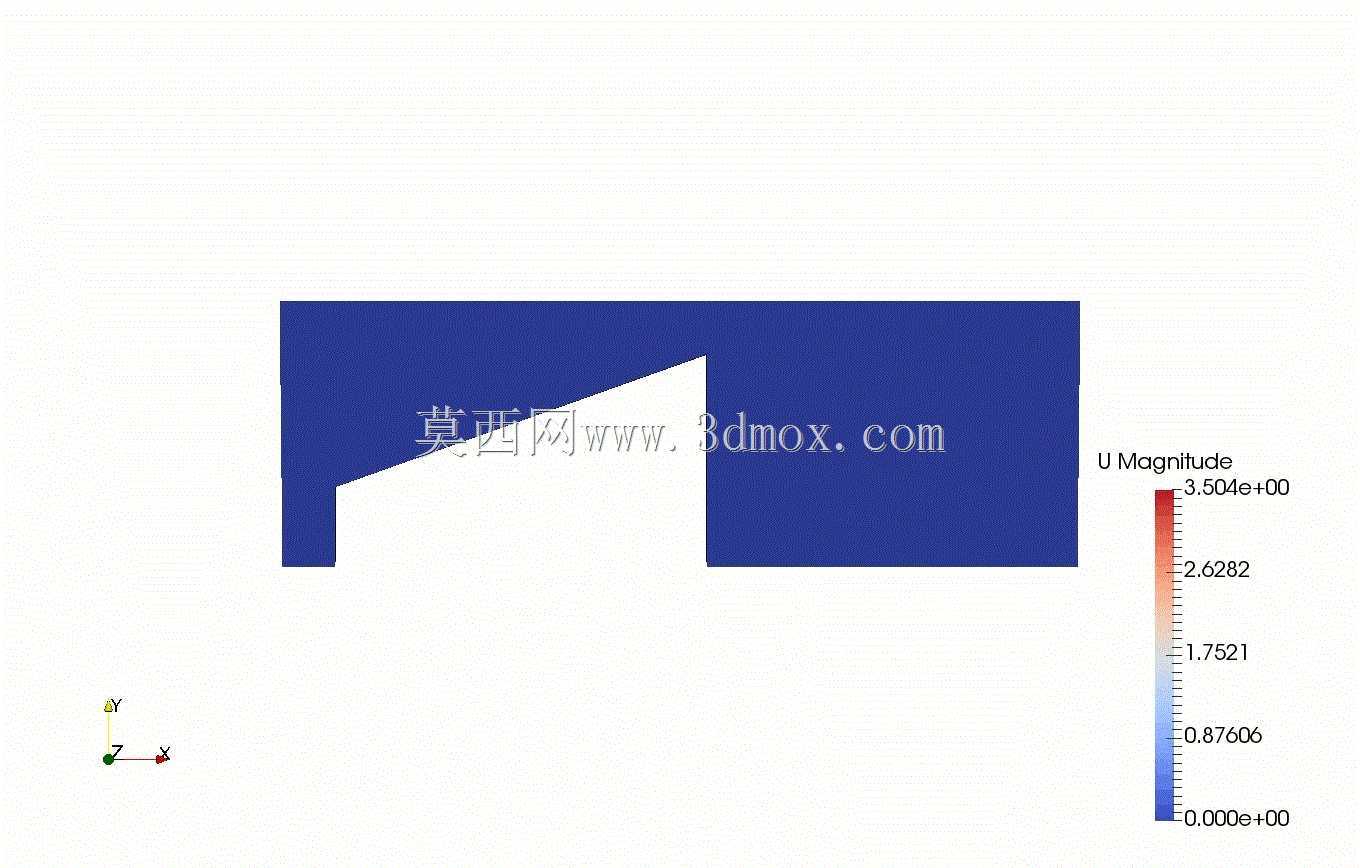

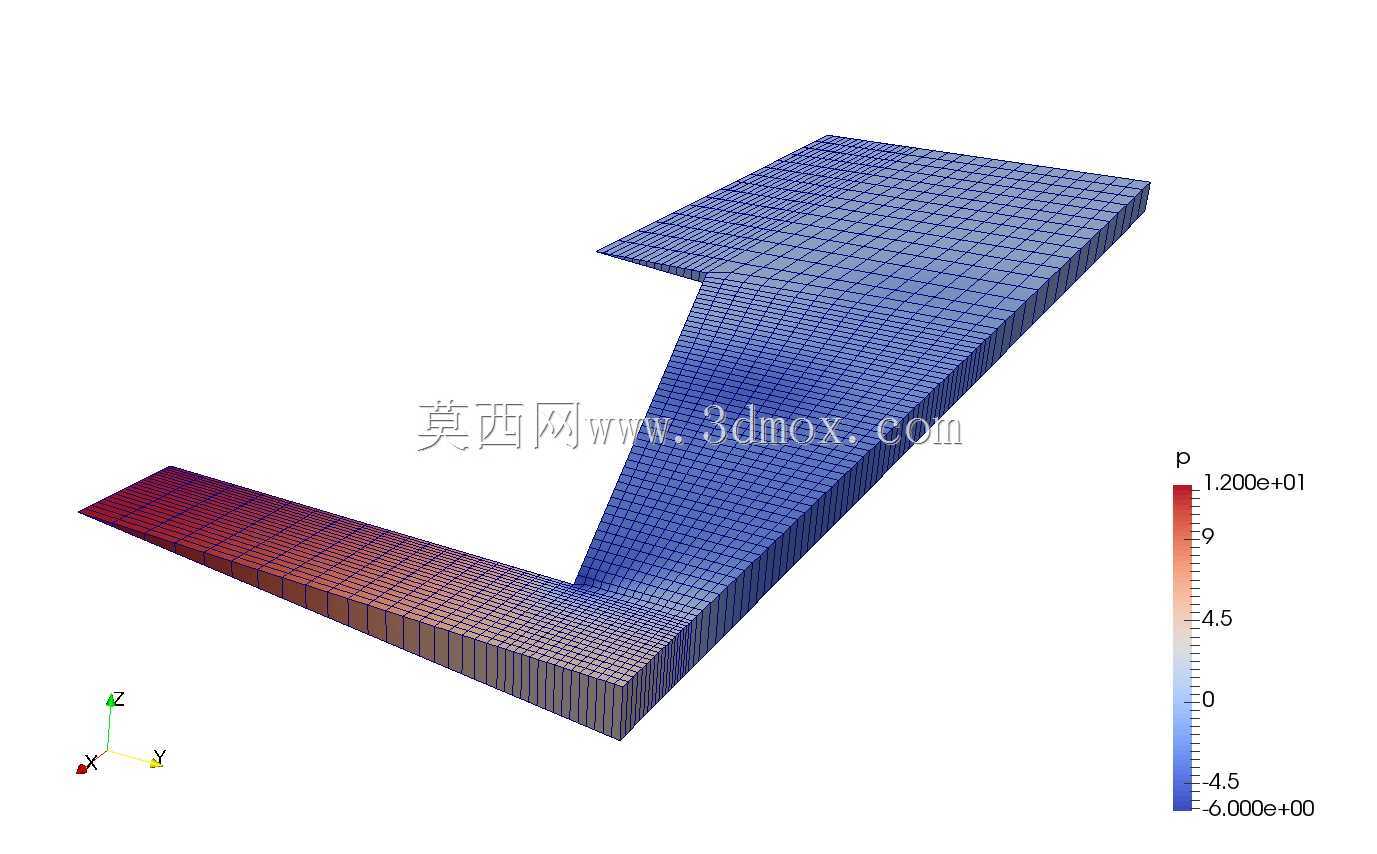

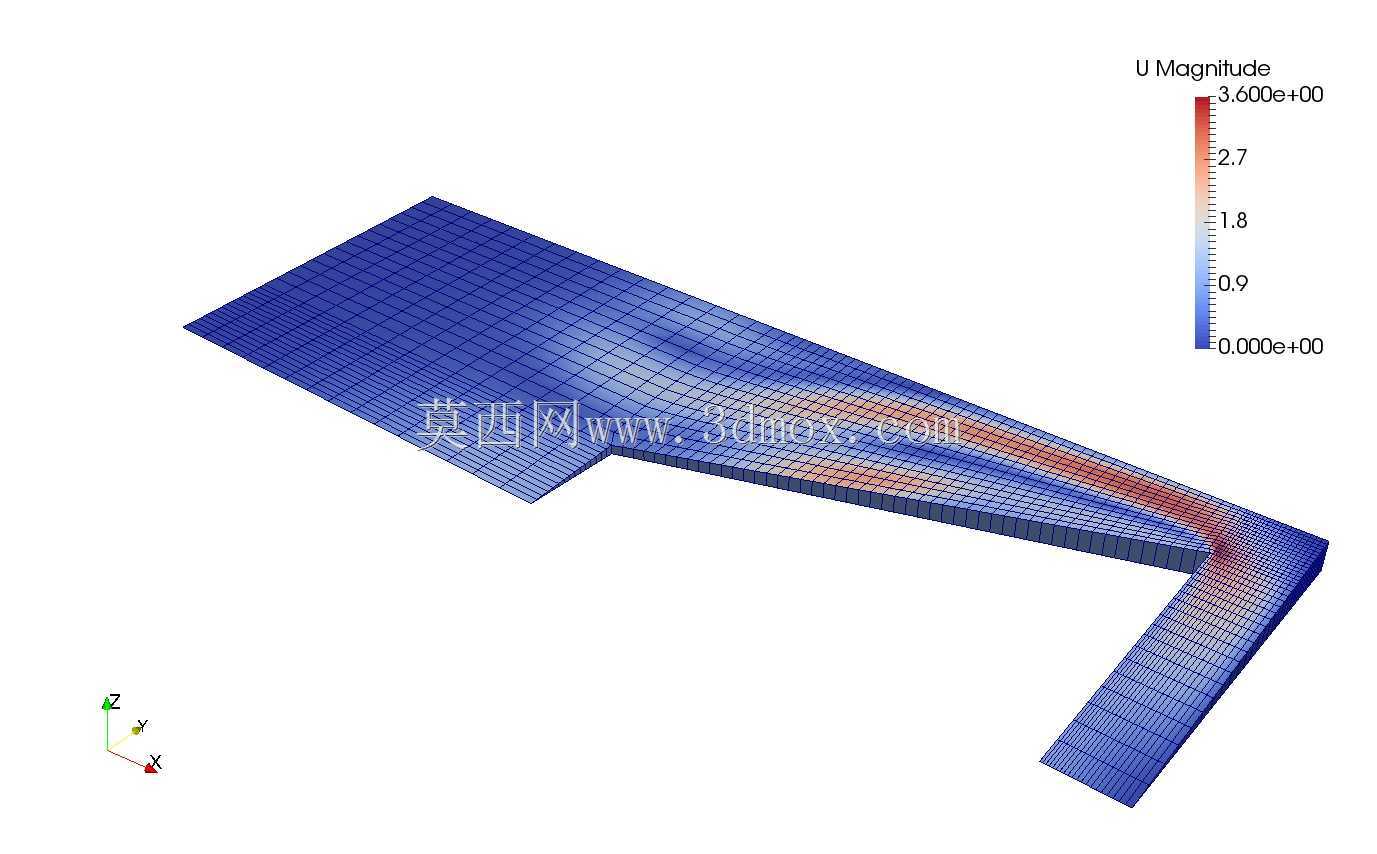

　　在流体工程仿真领域，带变径转折结构的锥形流道是管路系统、换热设备、流体输送装置中极为常见的结构形式，这类结构的流场分布直接影响整套系统的压损、介质流速均匀性以及局部涡流产生的概率，很多工程场景下还需要模拟流道内运动部件的位置变化对流场的影响，这就需要用到动态网格技术来完成瞬态流场的计算。这套动态网格对应的锥形流道结构，采用折线式变径布局，入口段为平直矩形截面流道，经过90度转折后沿锥形截面逐步收窄，整体流道的壁面采用结构化六面体网格划分，在近壁面区域做了边界层加密处理，能够精准捕捉壁面附近的流速梯度变化，避免近壁面计算结果出现失真。从实际工程应用来看，这类锥形转折流道常见于化工管路的变径转向段、通风系统的风道转角、

　　液压系统的阀口流道以及小型流体试验台的测试段，很多场景下流道内会存在阀芯、调节挡板这类运动部件，常规的静态网格无法模拟部件运动过程中流场的实时变化，动态网格技术可以在计算过程中根据部件的运动位置自动重构局部网格，保证整个计算域的网格质量始终满足求解器的精度要求。在设计这类流道的仿真网格时，首先要明确流道的安装边界：整个流道的入口段平直段长度需要满足入口流速充分发展的要求，通常取入口截面水力直径的5-10倍，避免入口边界条件直接施加在转折段附近导致流场计算偏差；转折处的圆角过渡区域需要单独做网格加密，因为这个位置是流场突变最明显的区域，容易出现局部低压区甚至空化现象，网格尺寸需要比主流道区域小30%-50%，

　　才能准确捕捉涡流的产生与耗散过程；锥形收窄段的网格需要沿流动方向逐步调整尺寸，匹配流速逐步升高的变化趋势，避免网格尺寸突变带来的计算误差。动态网格的设置逻辑上，需要提前定义运动部件的运动规律，是平动、转动还是随流场受力产生的被动运动，不同的运动形式对应不同的网格更新方式：对于小幅度的部件位移，可以采用弹性光顺的方式调整网格节点位置，不需要重构网格就能保证计算连续性；如果部件运动幅度较大，局部网格拉伸或压缩超过质量阈值，就需要结合局部网格重构功能，对畸变率超标的网格单元进行重新划分，避免负体积网格导致计算中断。从网格拓扑结构来看，这套结构的网格全部采用六面体单元，相比四面体网格拥有更高的计算精度和更少的单元数量，

　　能够在同等硬件条件下缩短计算周期，同时在流道的对称面上可以设置对称边界条件，进一步减少计算量。在实际工程选型阶段，这类仿真网格可以直接用于不可压缩层流工况的流场计算，能够输出不同位置的压力分布、流速矢量、壁面剪切力等关键参数，为流道的结构优化提供数据支撑：比如根据计算得到的局部压损调整转折处的圆角大小，根据涡流分布位置优化锥形段的收窄角度，根据壁面剪切力的大小判断易磨损区域，提前做耐磨处理。需要注意的是，动态网格的时间步长设置需要和网格尺寸、介质流速匹配，保证每个时间步内流体流过的距离不超过单个网格单元的尺寸，避免计算出现数值振荡，同时在运动部件和壁面的交界面处，需要设置合适的界面插值方式，保证流场数据在不同网格区域之间的传递精度。对于从事流体设备结构设计的工程师来说，这类经过验证的动态网格模型可以大幅减少前处理阶段的网格划分工作量，直接调整几何参数就能适配不同尺寸的锥形流道仿真需求，不需要从零开始搭建网格拓扑，能够有效提升仿真工作的效率，缩短产品研发的迭代周期。
