小型船舶舷外机支撑固定支架结构

　　在小型船舶运维、舷外机转运及临时存放场景中，这类支撑支架的实用性一直被一线作业人员低估，很多人习惯用木方临时垫撑，不仅固定不稳，运输途中的颠簸很容易造成舷外机磕碰、连接面变形，甚至出现重心偏移滑落的风险。这款支架的结构逻辑完全围绕舷外机的实际承载需求展开，底部采用双平行纵梁作为承载基底，接触地面的支撑面做了加宽处理，不管是放置在皮卡货厢、拖车平板还是车间地面，都能保证足够的接地面积，避免局部压强过大压坏货厢漆面或者陷入松软地面。

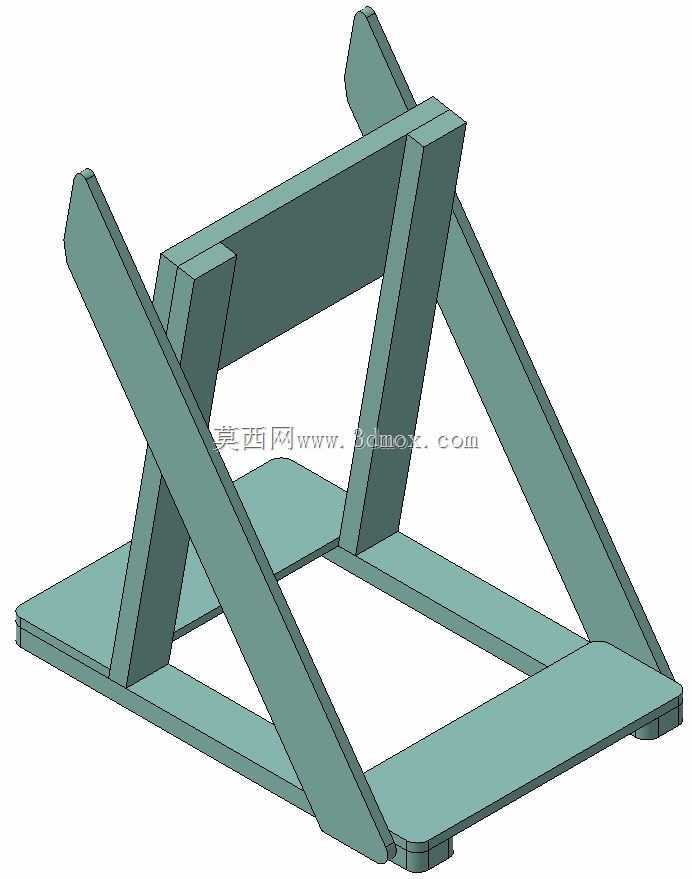

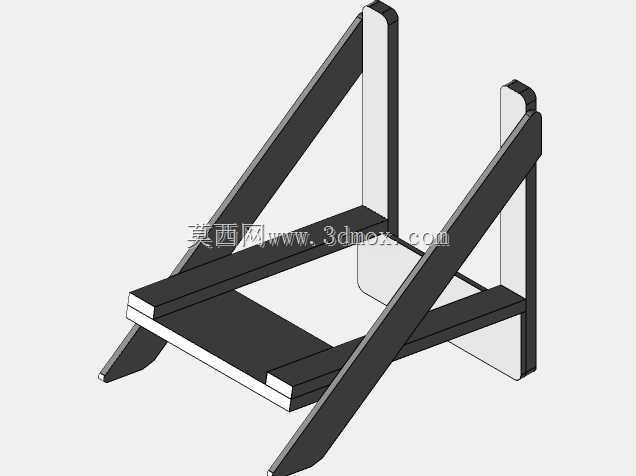

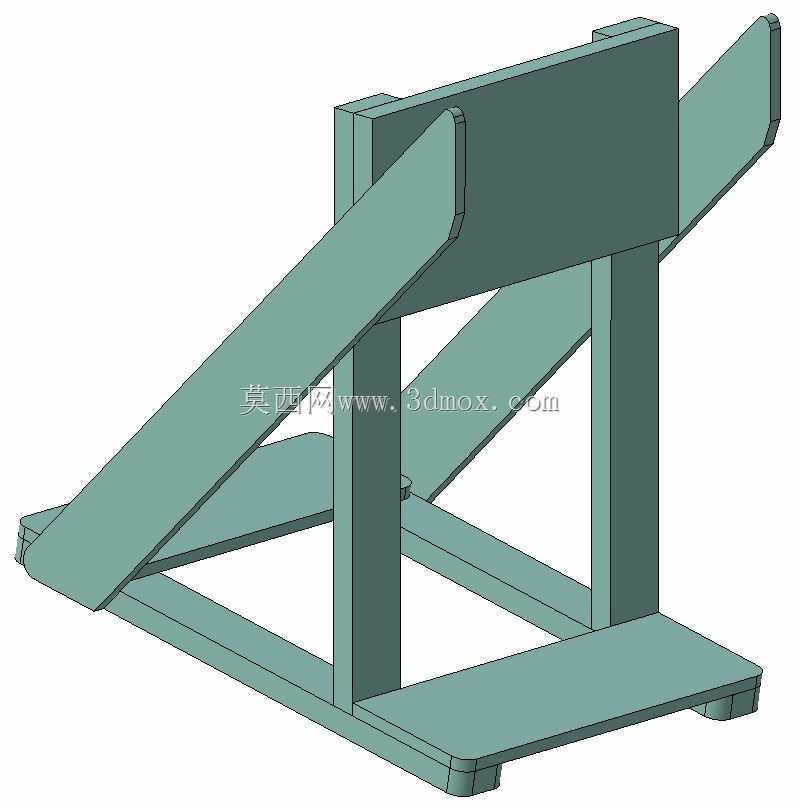

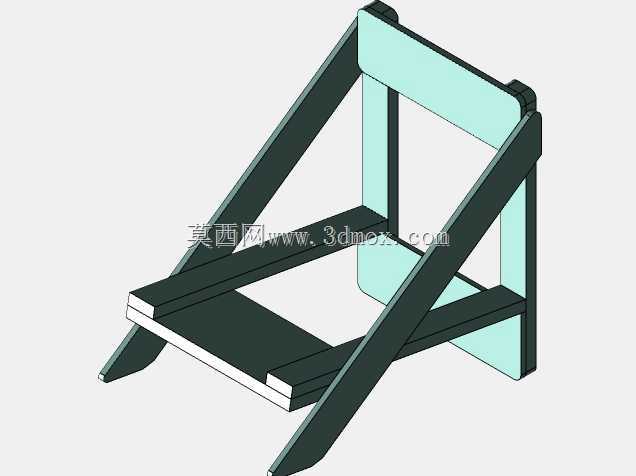

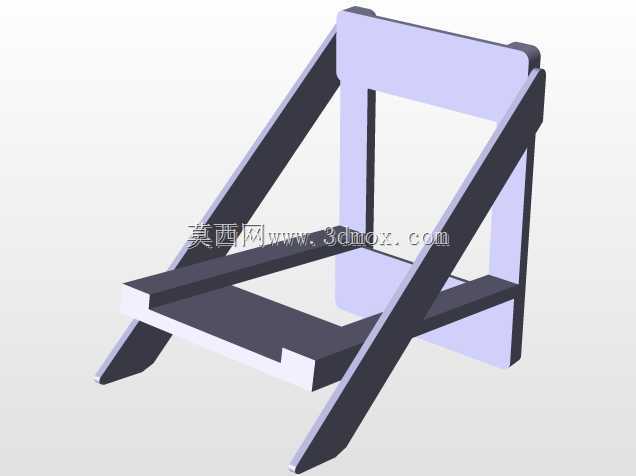

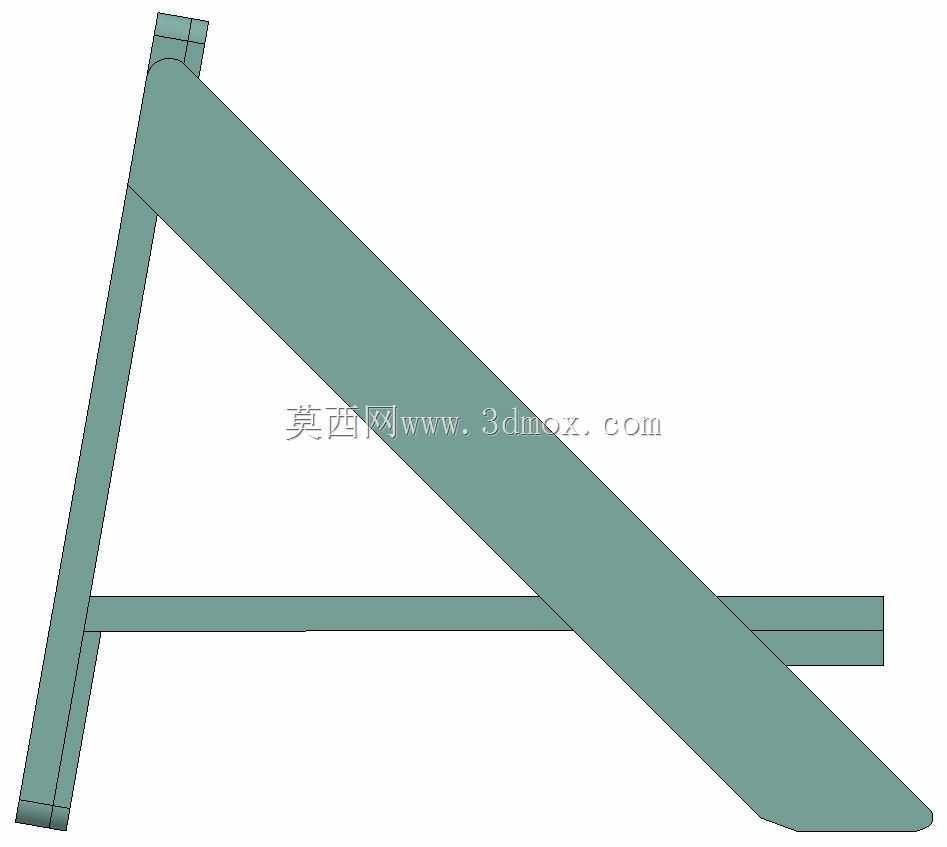

　　从结构受力来看，斜向支撑梁是整个支架的核心传力部件，采用大角度斜撑布局，直接承接舷外机挂载后的竖向载荷与侧向倾覆力矩，斜撑与竖向立柱、底部横梁的连接节点都做了贴合面补强，避免应力集中在焊缝位置导致结构开裂。竖向立柱的高度设置充分考虑了主流小马力舷外机的安装高度，挂载后舷外机的下部壳体不会与底部横梁发生干涉，同时预留了足够的手部操作空间，方便人员紧固挂载螺栓、调整安装角度。

　　设计上没有采用复杂的钣金折弯或者铸件结构，全部采用标准规格的型材拼接，不管是松木、橡木这类实木型材，还是常用的矩形钢管、铝型材，都可以按照对应尺寸下料制作，加工门槛极低，不需要专用的模具或者大型加工设备，普通的机加工车间甚至有基础工具的个人作业者都能完成制作。支架的上部挂载面做了平直处理，能够贴合舷外机的安装贴合面，保证挂载后受力均匀，不会出现局部点接触导致的安装面压痕。

　　实际使用场景中，这款支架可以适配70马力级别的小型舷外机，这类舷外机重量通常在260磅左右，支架的斜撑角度经过实际验证，挂载后整体重心落在底部支撑框架的范围内，不管是短途转运还是长期库存放置，都不需要额外增加斜向固定拉筋，只需要用绑带穿过支架底部的横梁空隙，将舷外机与支架绑定，再将支架整体固定在运输车辆上，就能实现稳定运输，不会出现晃动、侧翻的问题。

　　需要注意的是，这款支架的设计没有做额定载荷的破坏性测试，实际制作时如果用于更大马力的舷外机，需要对应增加型材的截面规格，同时对连接节点做补强处理。当前结构未包含脚轮、紧固固件等附属配件，使用时需要根据实际场景配套对应的固定螺栓、绑带等零件，材料选择上如果是长期户外存放使用，建议选用镀锌钢材或者做防腐涂装的型材，避免锈蚀影响结构强度；如果是车间内临时周转使用，实木材质搭配结构胶与自攻螺丝连接即可满足使用需求，制作成本更低，自重也更轻，方便单人搬运移动。

　　从安装边界来看，支架的底部宽度适配绝大多数常规皮卡货厢的内部宽度，放置在货厢内时两侧不会超出车厢边板，不需要做超宽处理，符合道路运输的尺寸要求；支架的整体高度在挂载舷外机后，总高度不会超过普通家用车辆的限高要求，地库通行、道路行驶都不会遇到高度限制问题。支架的上部支撑臂做了圆弧收边处理，没有尖锐的外凸棱角，搬运、挂载作业时不会刮伤舷外机的外壳漆面，也能避免作业人员磕碰受伤。
