带磁力锁开启结构的包裹递送抽屉装置

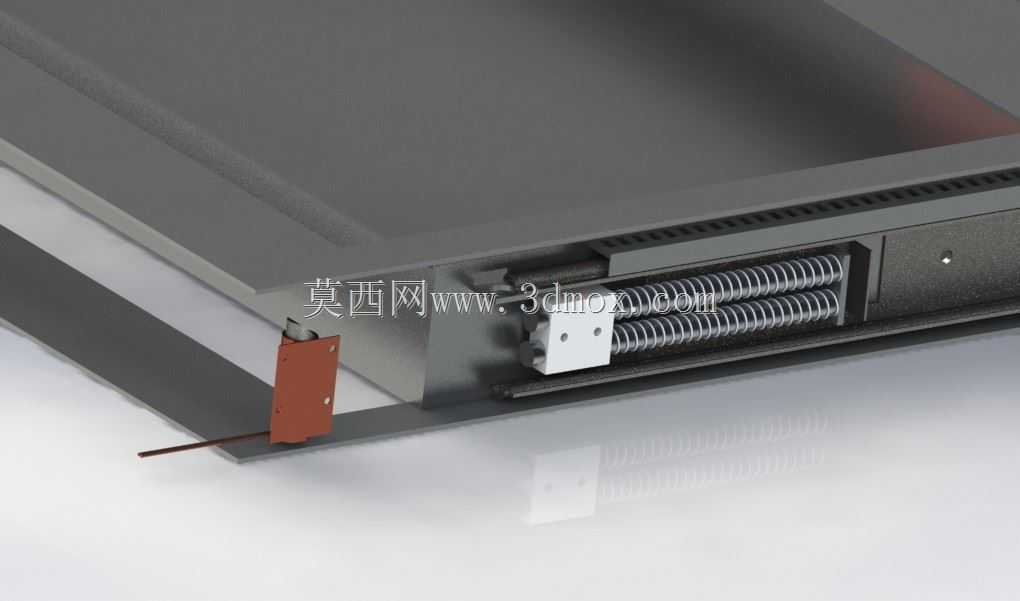

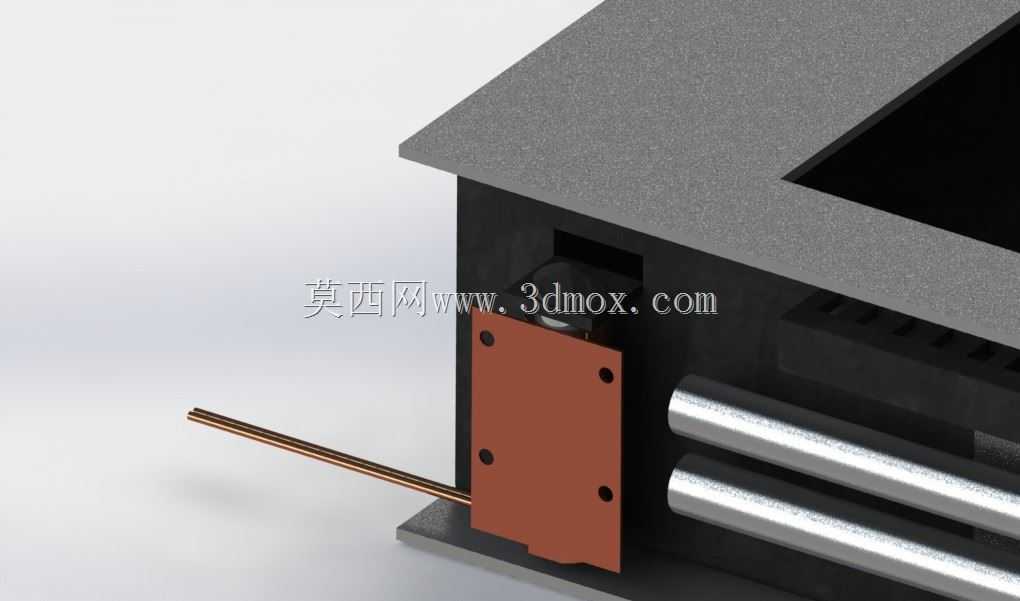

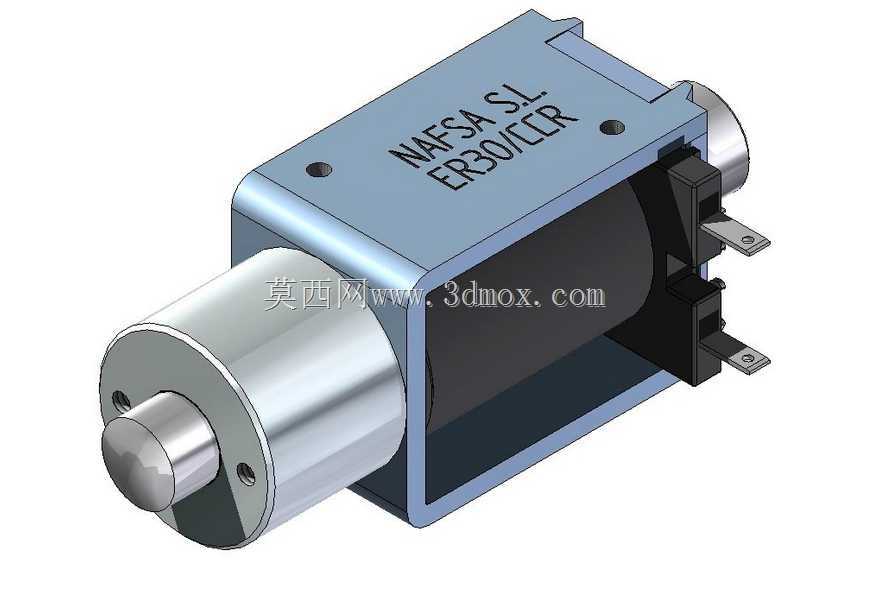

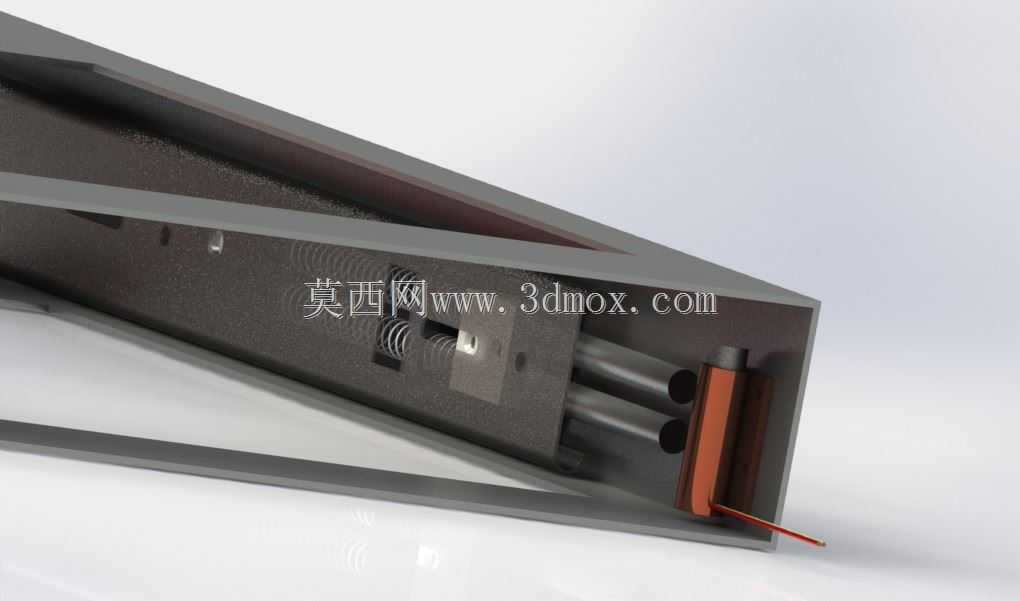

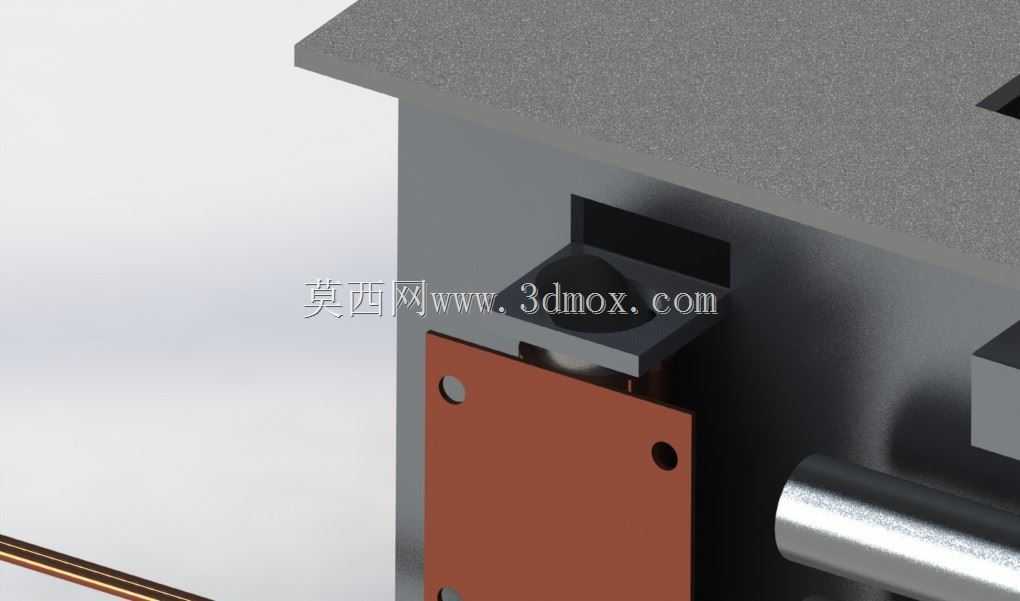

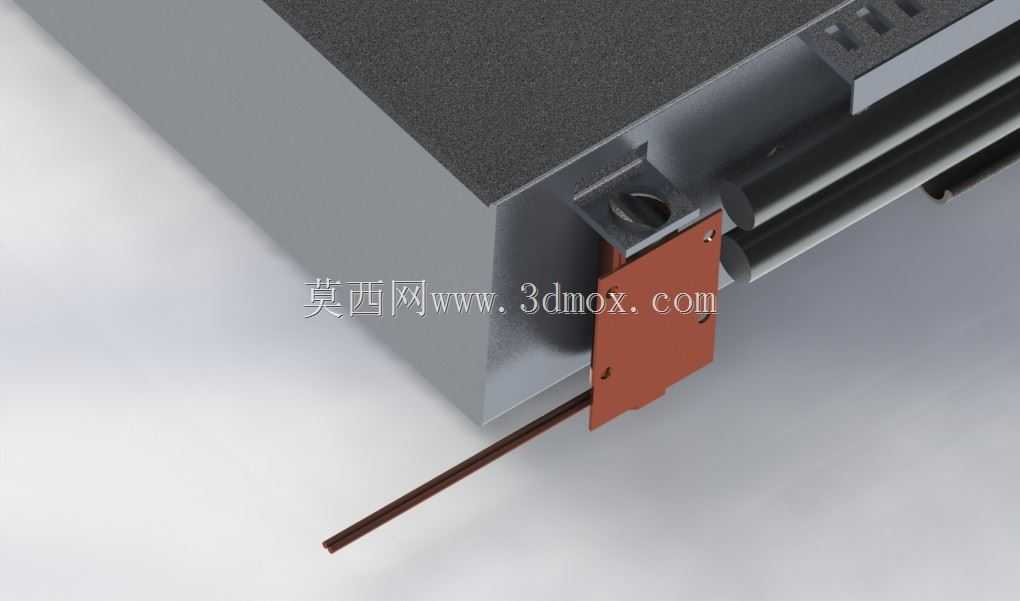

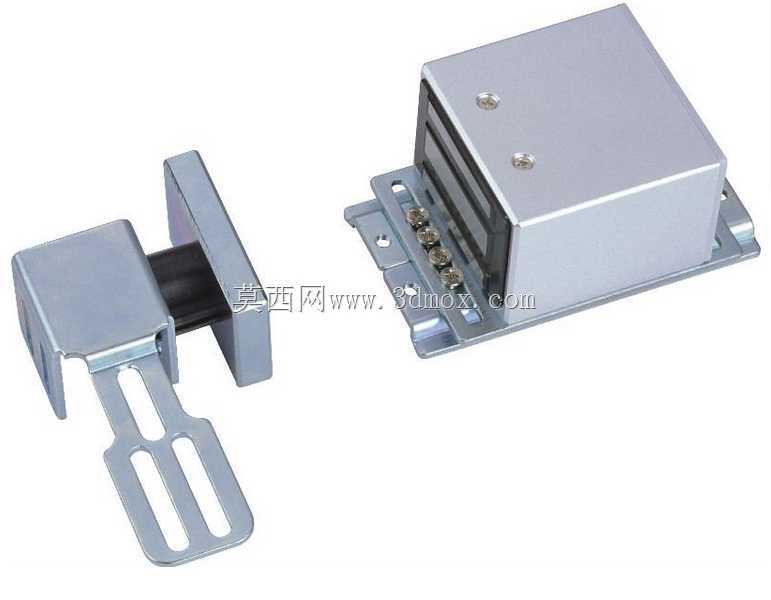

　　在社区末端配送、写字楼无人取件、厂区物料定点传输这类场景里，传统开放式递送格口容易出现包裹错拿、遗落的问题，带可控锁止结构的封闭递送抽屉，刚好能解决小件物品点对点传递过程中的存取权限管控痛点。这套递送装置的核心功能，是在接收到解锁指令后，允许授权人员抽出抽屉取放内部包裹，非授权状态下抽屉保持锁止，避免内部物品被随意开启。从结构设计逻辑来看，整套装置没有采用复杂的电控插销锁结构，而是选用磁力锁作为锁止执行件，相比传统机械弹子锁，磁力锁没有外露的锁孔，不容易被异物堵塞，也省去了机械钥匙匹配、锁芯磨损更换的维护成本，安装时只需要将磁力锁的锁体部分固定在抽屉柜体的内侧框架上，吸合片对应安装在抽屉后侧的对应位置，接线走柜体内部的预留线槽即可，

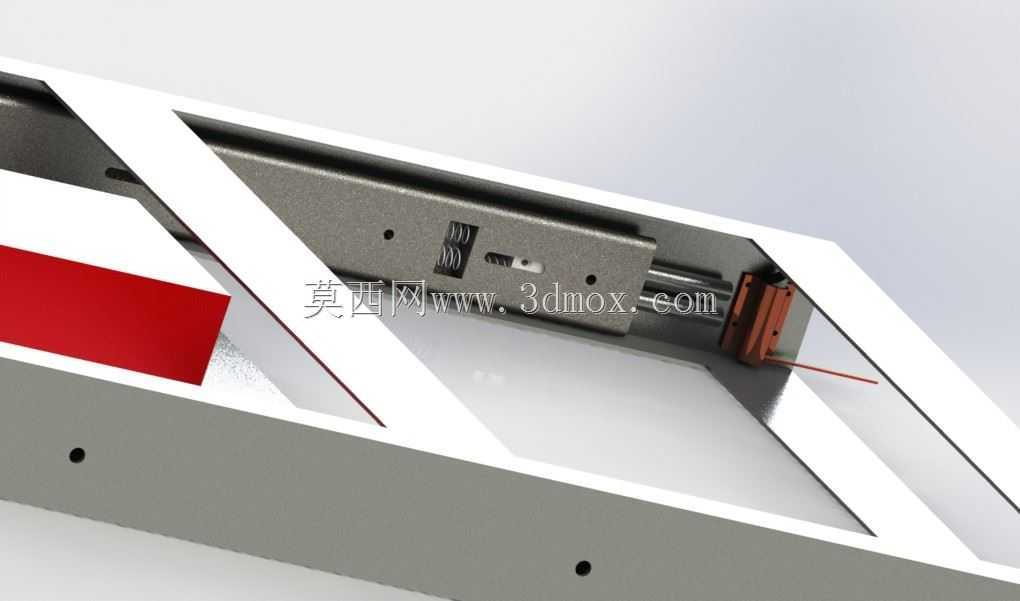

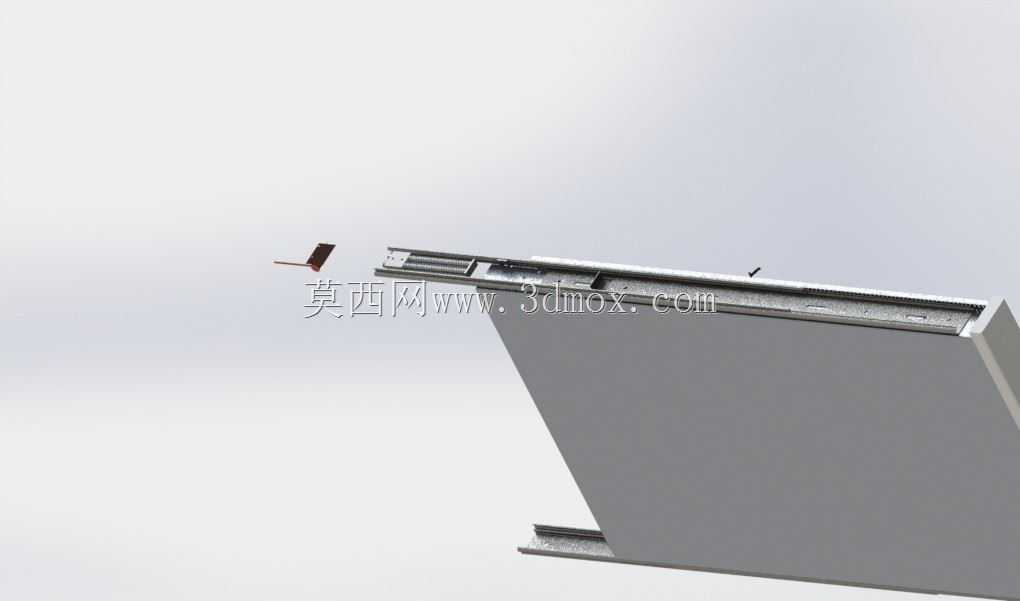

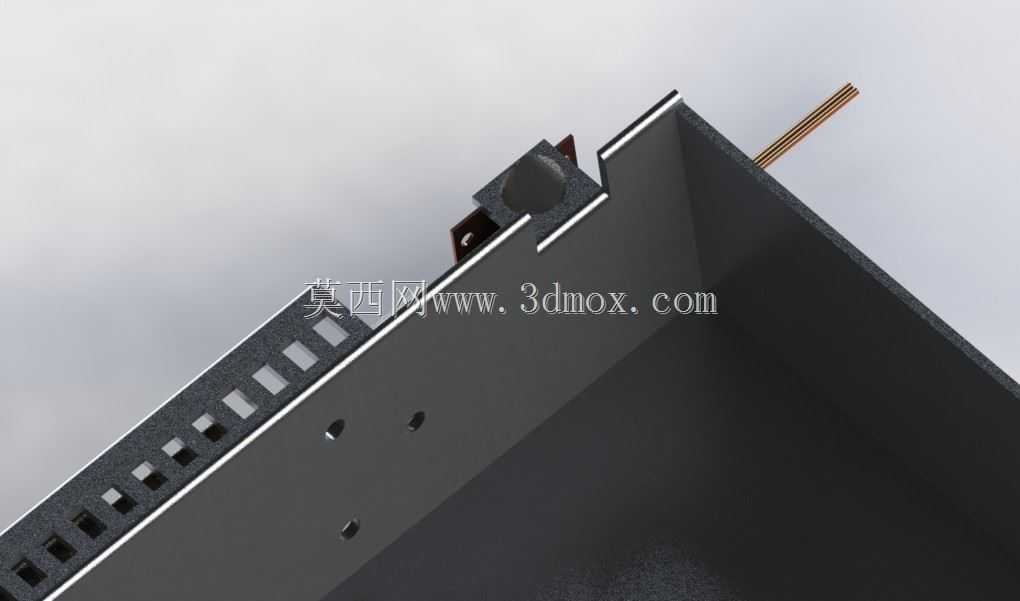

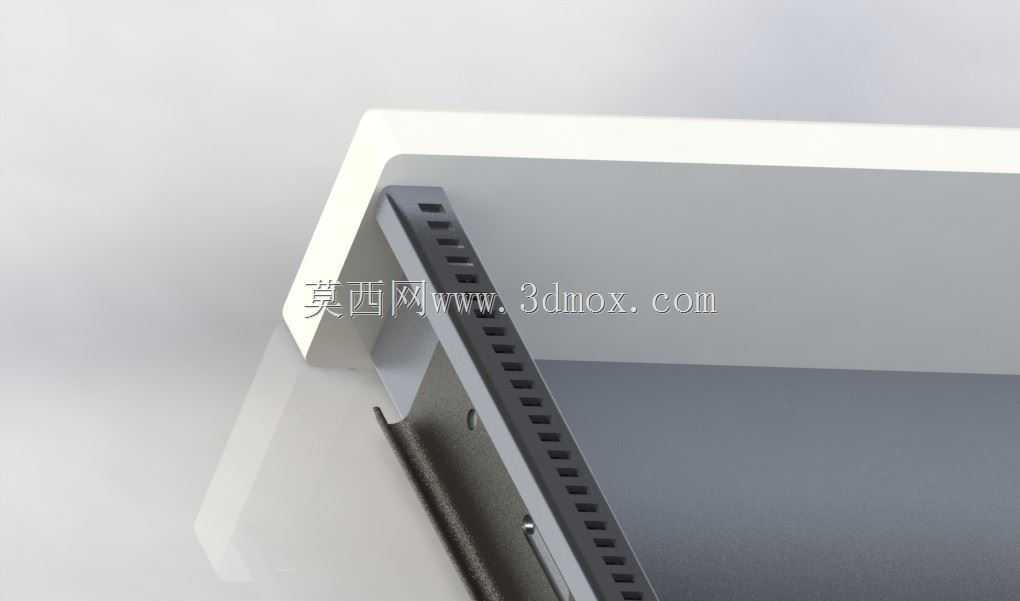

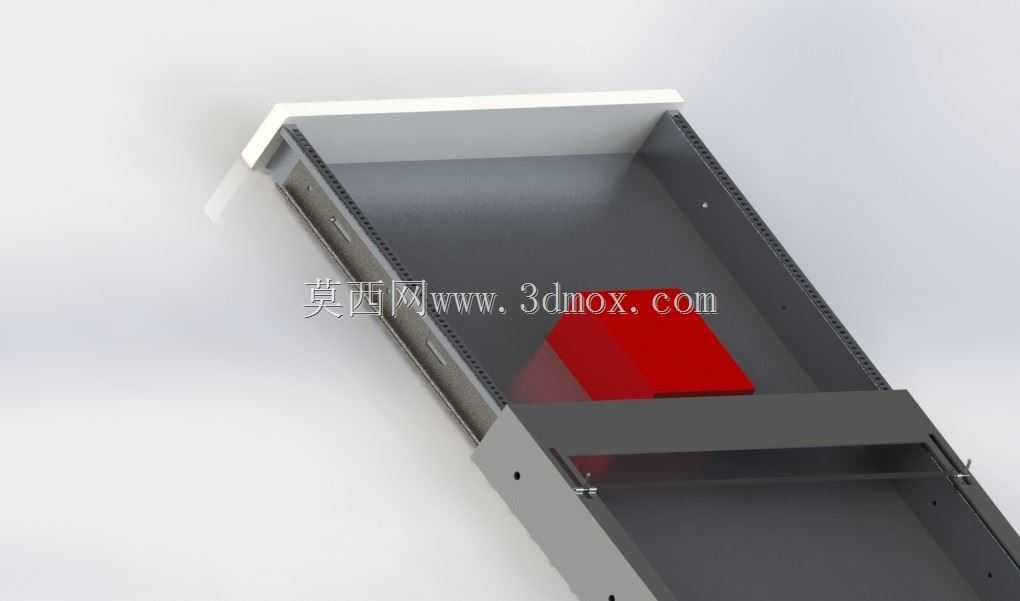

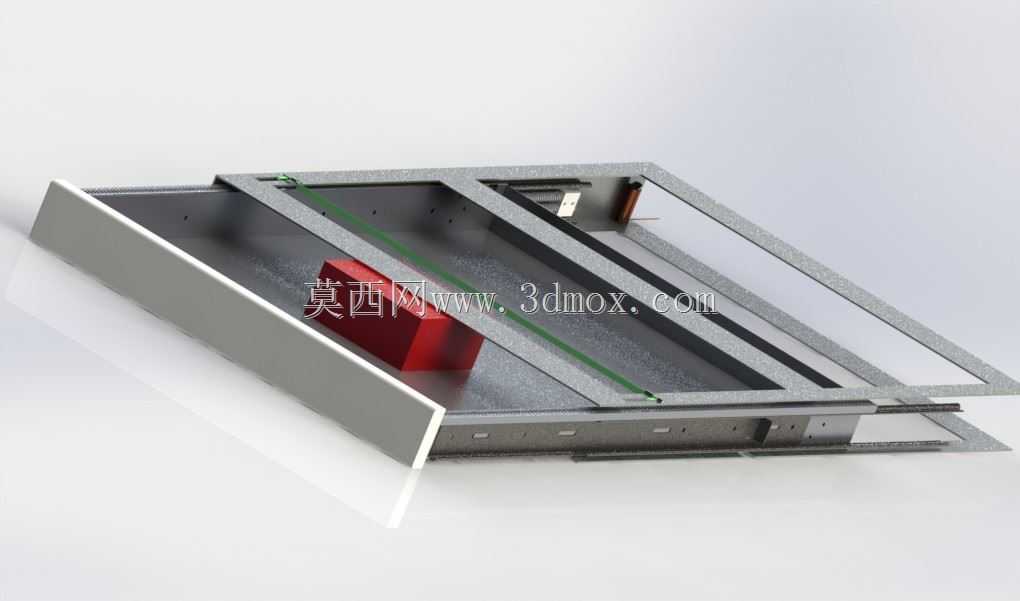

　　不需要在抽屉面板上额外开孔安装锁具，能保持面板外观的整体性。抽屉的滑动配合选用常规的侧装三节滑轨，选型时根据单格口最大承载5kg的日常递送需求，选用额定静载荷10kg的冷轧钢滑轨即可，滑轨的安装孔位在设计时预留了1mm的调节余量，方便装配时调整抽屉左右间隙，避免抽拉过程中出现卡滞。抽屉的内部储物空间做了圆角过渡处理，没有尖锐的凸起结构，取放包裹时不会刮破快递包装或者划伤操作人员的手部，抽屉面板的边缘做了1.5mm的内凹扣手，不需要额外安装外置拉手，减少外部突出物带来的磕碰风险，也能避免无关人员通过撬动拉手暴力开启。整套装置的外形尺寸适配常规的递送柜安装模数，单组抽屉单元的宽度控制在320mm，深度400mm，高度120mm，

　　能够容纳绝大多数常规尺寸的快递包裹、文件袋以及小型物料盒，安装时可以根据现场需求多组单元横向或者纵向拼接，柜体框架采用标准铝型材搭建，拼接处用角码连接固定，不需要复杂的焊接工序，现场组装效率高，后期如果需要调整格口数量，只需要增减对应的抽屉单元和铝型材段即可。磁力锁的供电采用低压直流供电，和常规的递送柜电控系统适配性好，解锁响应时间控制在0.5秒以内，收到解锁信号后磁力锁失磁，此时抽屉可以被轻松抽出，当抽屉推回到位时，柜体上安装的位置检测传感器会触发信号，磁力锁重新得电吸合，自动完成锁止动作，不需要人工额外确认锁闭状态。在设计抽拉行程时，将抽屉的最大抽出距离设定为300mm，既能够保证内部储物空间完全露出，方便取放靠内侧放置的包裹，

　　又不会因为抽出距离过大导致抽屉重心偏移出现下坠、脱落的情况，滑轨尾部自带的限位挡块，能够在抽屉抽拉到最大行程时提供硬限位，避免抽拉过度脱离滑轨。考虑到日常使用中可能出现的积灰、少量泼溅情况，抽屉面板和柜体的配合处做了2mm的叠边结构，能够阻挡大部分灰尘和泼溅的液体进入柜体内部，保护内部的磁力锁和接线部件，减少日常清洁维护的工作量。整套结构没有复杂的传动部件，运动部件只有滑轨和抽屉本体，长期使用的故障率低，备件替换也很方便，不管是滑轨损坏还是磁力锁故障，都可以单独拆卸更换，不需要整体拆解整个递送单元，对于批量部署的无人递送场景来说，能够大幅降低后期的运维成本。在三维建模过程中，所有的安装配合面都预留了合理的公差，滑轨和抽屉、柜体的连接孔位都做了参数化设计，后续如果需要调整抽屉尺寸适配不同规格的包裹，只需要修改对应的尺寸参数，就能快速生成新的结构模型，不需要重新从零开始绘制，能够提升同类型产品的衍生设计效率。
